砖块板材切割专用板锯组件结构设计

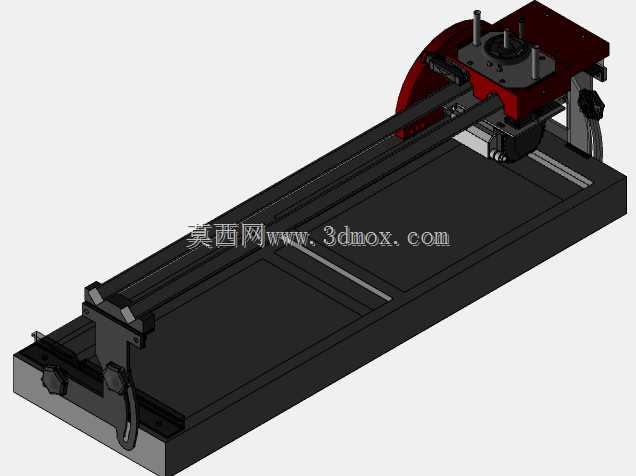

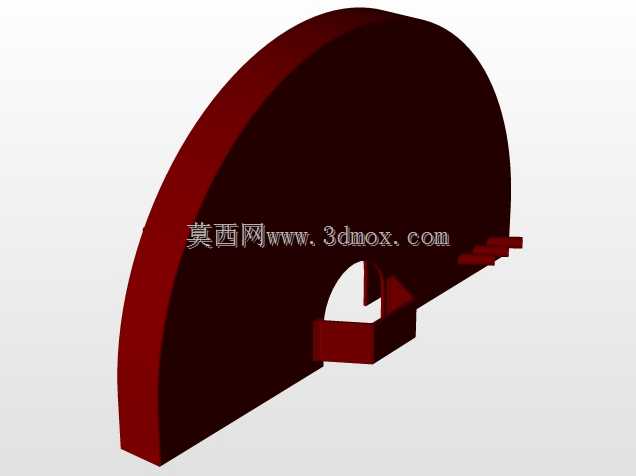

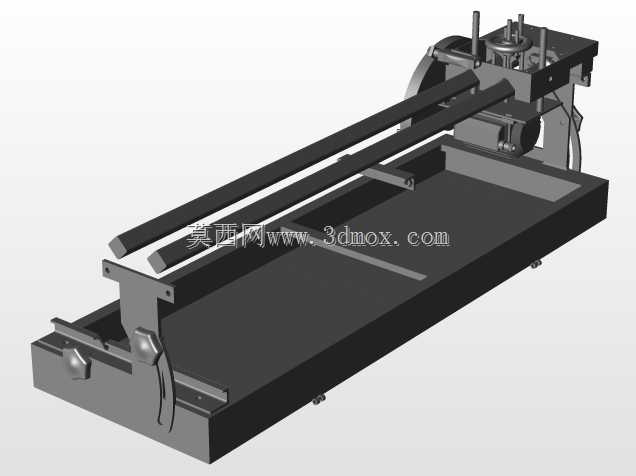

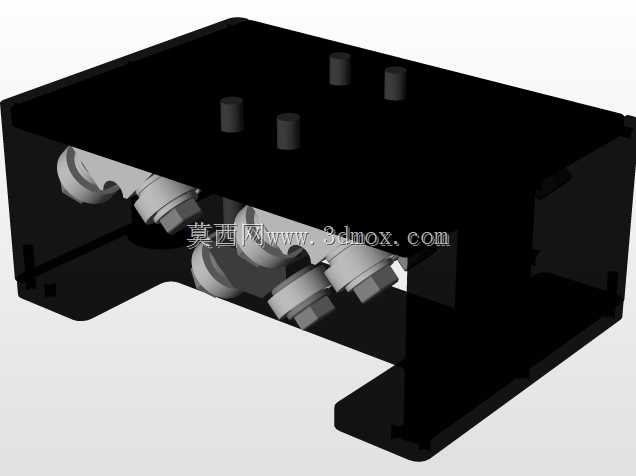

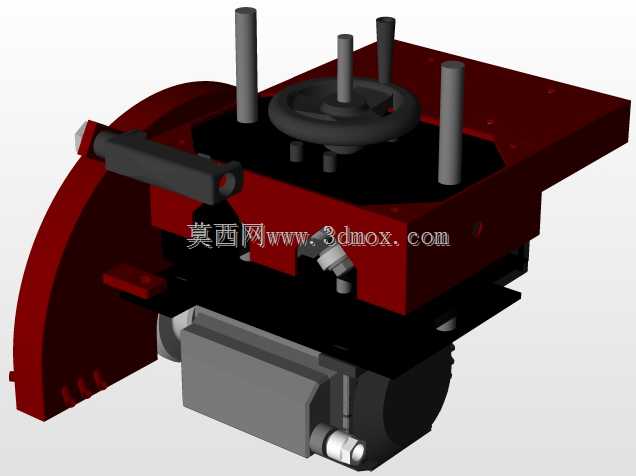

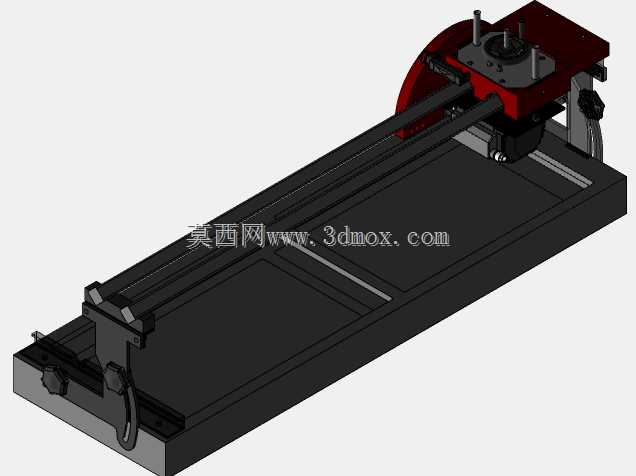

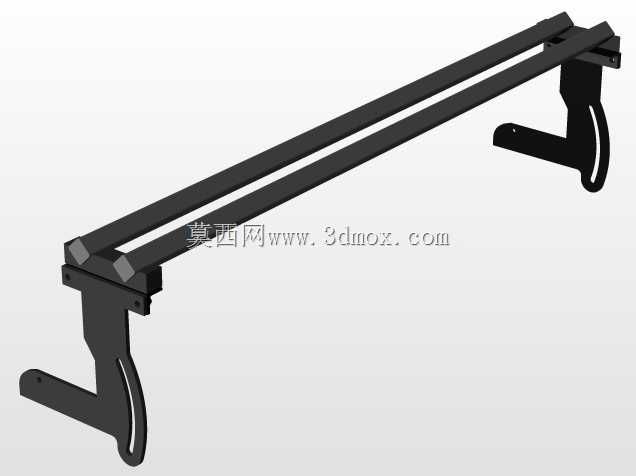

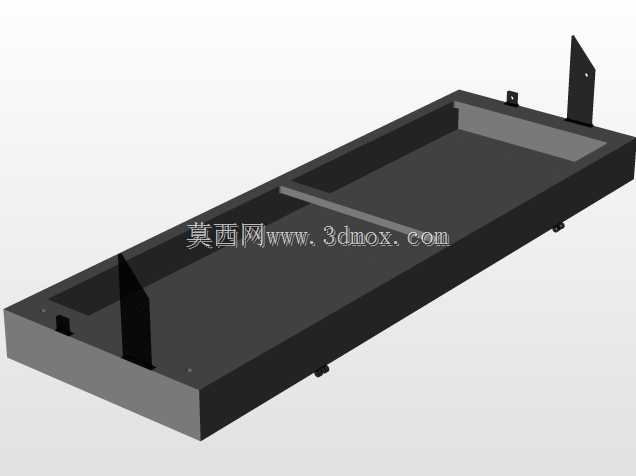

这款板锯组件主要面向家装施工、小型建材加工场景设计，可完成砖块、瓷砖、装饰板材等硬质建材的定尺裁切作业，适配现场装修、小型建材门店的加工需求，能够替代传统手持切割工具完成高精度直线裁切，减少人工裁切的尺寸偏差与材料损耗。设备整体采用长条形工作台布局，工作台面预留充足的物料摆放空间，可适配常规尺寸的瓷砖、加气块、装饰板材的摆放需求，工作台两侧设置可调节定位挡块，能够根据裁切尺寸快速锁定物料位置，无需反复测量划线，大幅提升裁切作业的效率。锯切机头采用跨梁式安装结构，沿工作台长度方向布置的线性导轨作为机头行走的承载导向结构，机头可沿导轨平稳滑动，行走过程中无明显晃动间隙，保证锯切过程的走刀直线度，避免裁切断面出现斜口、崩边问题。机头部分集成了锯片驱动、进给导向、防护结构，锯片外侧设置半包围式防护挡板，可阻挡切割过程中产生的碎屑飞溅，提升作业过程的安全性；机头的高度调节结构可适配不同厚度的加工物料，可根据待切材料的厚度调整锯片伸出量，既保证完全切透物料，也避免锯片过度伸出带来的安全隐患。设计过程中优先考虑设备的实用性与易维护性，整体结构采用模块化设计思路，导轨、机头、工作台各模块可单独拆分，便于后期易损件的更换与日常维护；工作台面采用耐磨平整的板材制作，长期放置硬质建材也不易出现凹陷、刮痕，保证物料摆放的平整度。安装边界方面，设备整体为落地式布局，底部预留固定安装孔位，可直接固定在平整的水泥地面或专用支架上，无需复杂的预埋安装工序；机头的行走行程覆盖工作台的有效加工长度，可满足最长加工范围内的全行程直线裁切，两端设置行程限位结构，避免机头行走超出行程范围出现脱轨问题。在实际使用场景中，该组件可单独作为小型切割设备使用，也可接入自动化建材加工生产线作为裁切工位单元，适配不同规模的加工需求，相比大型工业裁板设备，该组件结构紧凑、占地面积小，更适合空间有限的加工场景与现场移动作业需求，锯切过程中进给阻力小，操作工人只需轻推机头即可完成走刀裁切，作业强度低，裁切精度能够满足家装施工、建材零售加工的常规精度要求，可有效降低人工裁切的技术门槛，即使是经验不足的操作人员也能快速上手完成规整的裁切作业。
