小型桌面式三轴数控雕刻加工设备

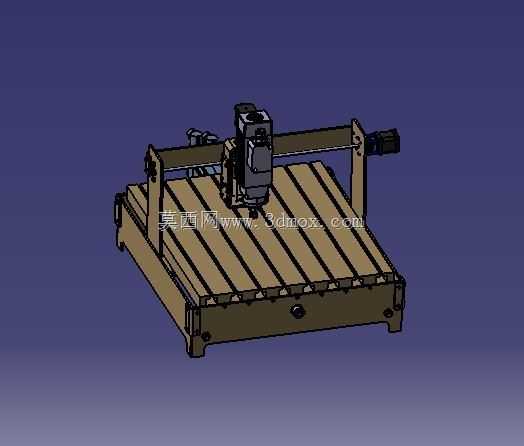

这款小型数控加工设备主打桌面级轻量化加工场景，主要面向个人创客工作室、小型手板加工坊、院校实训教学场景以及广告标识制作门店，能够满足小尺寸工件的雕刻、铣削、开槽、轮廓切割等加工需求，可适配亚克力、软金属、实木、密度板、工程塑料等多种常见加工材料，填补了大型工业机床占地空间大、投入成本高，无法适配小批量个性化加工场景的空白。设备整体采用龙门式动梁结构设计，加工台面为带T型槽的铸铁平台，能够通过配套压块快速固定不同形状的待加工工件，台面开槽设计兼顾了装夹便利性与排屑需求，加工过程中产生的切屑可顺着槽道滑落，避免堆积在加工区域影响刀具走刀精度。传动部分采用精密直线导轨搭配滚珠丝杠的组合，X、Y、Z三个轴向的传动间隙经过预压消除，能够保证走刀过程的平顺性与重复定位精度，主轴采用高速风冷电主轴，可根据加工材质的不同调整转速区间，适配不同刀具的切削参数要求。设计过程中充分考虑桌面设备的使用边界，整体外形尺寸控制在500*450*200的区间内，无需额外做大型设备的地基浇筑准备，放置在常规承重工作台面上即可完成安装调试，设备底部设置可调式支撑脚，可根据放置台面的水平情况调整高度，保证整机加工时的水平度，避免因台面倾斜影响加工精度。整机的走线全部采用拖链内置排布，避免加工过程中走线外露被切屑剐蹭、被切削液腐蚀，延长线路使用寿命，两侧的龙门立柱采用加厚型材加工，保证主轴高速运行时的结构刚性，减少加工震颤带来的工件表面刀纹问题。设备的操作逻辑适配小型加工场景的使用习惯，无需复杂的车间布线，接通常规民用电源即可启动运行，能够满足个性化定制加工、小批量零件打样、工艺作品雕刻等多种作业需求，对于加工行程要求不高的使用者来说，既能够保证加工精度达到工业级要求，又能够大幅降低场地占用与前期设备投入成本。
