工业涡流管内部结构三维设计模型

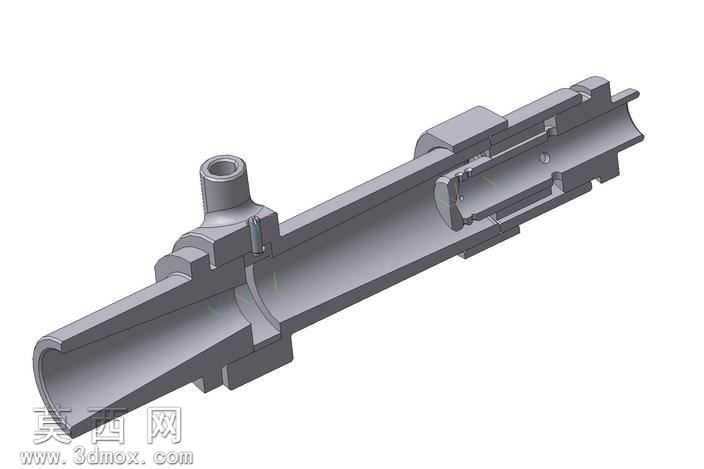

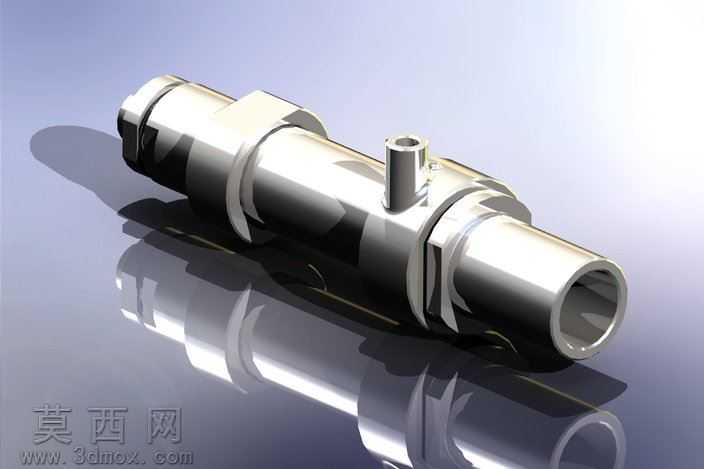

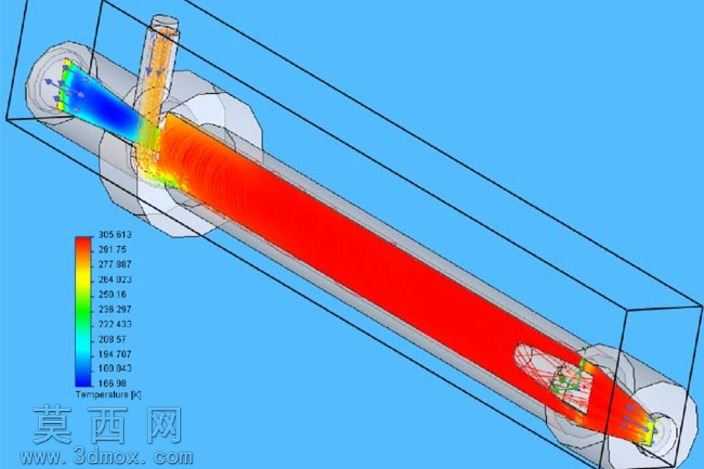

本模型为工业涡流管的全结构三维设计成果，建模过程中严格遵循涡流管的实际工作原理与尺寸比例，完整还原了涡流管的外部壳体、进气接口、冷端出口、热端出口以及内部核心的涡流发生腔、整流结构、温控调节组件等全部细节。建模阶段采用参数化设计思路，对各段管路的同轴度、接口的密封配合面、内部流道的曲面过渡都做了精准约束，确保各部件装配关系完全符合实际加工装配要求，不存在干涉错位问题。材质渲染上，针对金属部件采用哑光磨砂金属材质，还原工业铝合金或不锈钢加工件的真实质感，对内部流道的不同功能区域做了轻微的材质区分，便于观察内部流体走向，整体渲染效果清晰展现结构层次，既保留工业零件的严谨质感，又能让观察者快速识别各部分结构功能。结构设计上，完整呈现了涡流管的核心工作结构：切向进气的喷嘴结构、涡流发生腔的渐扩流道、热端的控制阀结构、冷端的整流阻尼结构，所有内部流道的曲面都做了顺滑过渡处理，避免出现直角拐点影响流体仿真的准确性，各连接部位的法兰、卡扣、密封槽结构都做了1:1还原，可直接用于后续的工程出图、流体仿真分析或者3D打印验证。设计过程中充分考虑了涡流管的实际应用场景，对进气接口的标准螺纹规格、冷热端出口的连接尺寸都做了标准化设计，符合气动元件的通用安装规范，模型拆分了独立的零部件结构，可支持后续的爆炸视图制作、装配动画演示以及结构优化改进，能够为涡流管的产品研发、教学演示、方案展示提供精准的三维数字模型支撑，帮助设计者快速理解涡流管的制冷工作原理，验证内部流道设计的合理性。
