工业大型立式布袋式空气过滤装置

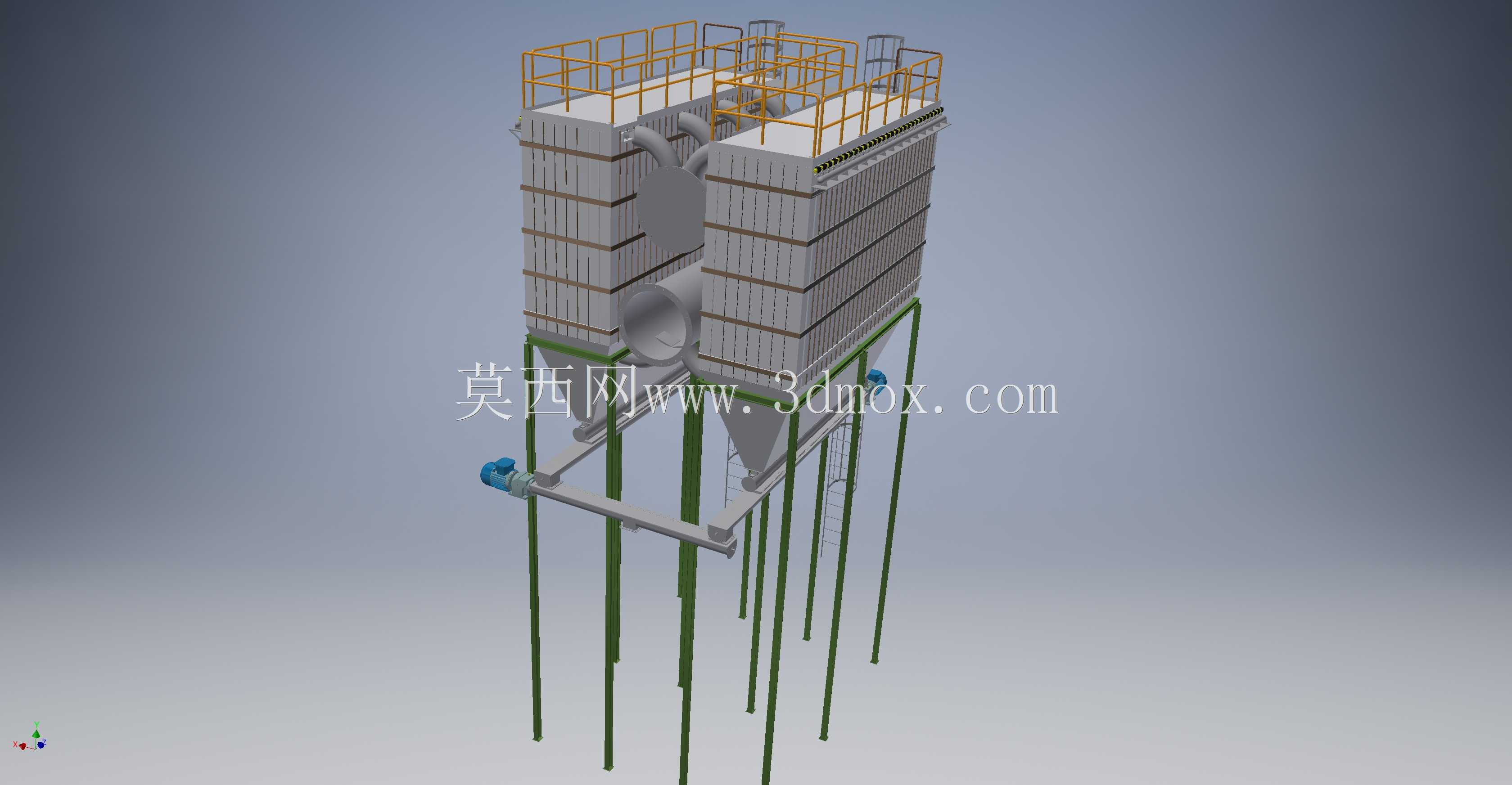

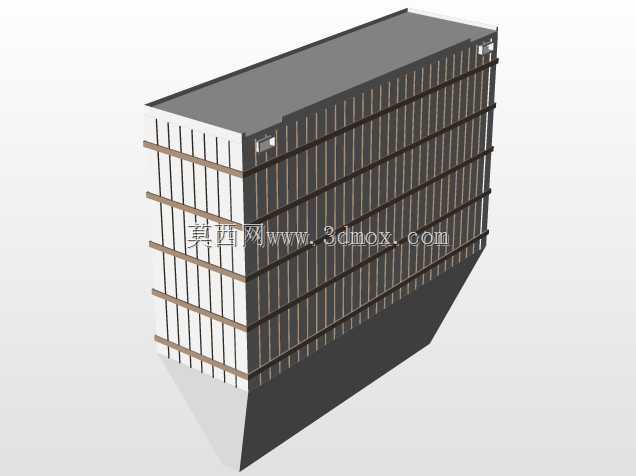

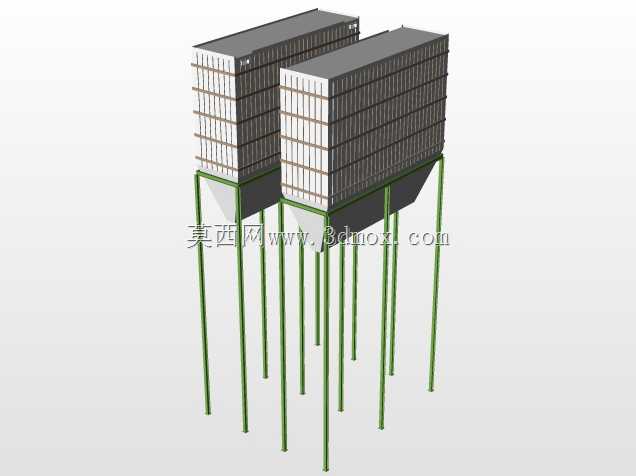

这款大型立式过滤装置主要面向工矿企业高浓度粉尘工况的空气净化需求，常见应用场景涵盖燃煤电厂输煤系统、冶金烧结车间、水泥生产粉磨工段、木工加工厂房以及粮食仓储输送环节，可有效捕集悬浮在空气中的固体颗粒物，避免无组织粉尘排放造成的车间作业环境恶化，同时降低粉尘外溢带来的周边大气污染风险，也能回收生产过程中飘散的有价粉料，减少生产物料的无谓损耗。设备整体采用上中下三段式立式布局，上部为净气腔与检修操作平台，四周设置标准化安全防护护栏，预留检修人员通行与滤袋更换的操作空间，平台侧边配置直爬梯连通地面层，满足日常运维的通行需求；中部为核心过滤舱体，采用模块化拼接的箱式结构，内部可布置多组滤袋组件，含尘气流从舱体侧部的进风口进入后，经导流板均匀分散至各过滤单元，大颗粒粉尘在重力作用下直接沉降至下部灰斗，细颗粒粉尘随气流穿过滤袋时被阻留在滤袋外表面，净化后的气体透过滤袋进入上部净气腔，经出风口汇入后续排风系统达标排放；下部为锥形灰斗与支撑钢架结构，锥形灰斗的倾斜角度经过精准计算，可保证沉降的粉尘顺畅下滑至底部排灰口，配套的螺旋输灰机构可将收集的粉尘连续输送至储灰单元，避免灰斗内部积灰搭桥造成堵塞。设计阶段充分考虑现场安装的边界条件，整体支撑钢架采用多根立柱分散承重，可适配不同硬化地面的安装基础，设备进风口与出风口的法兰尺寸按照通用通风管道标准设计，可直接对接厂区现有通风管网，无需额外制作异型转接件；顶部检修平台的高度预留了滤袋整体抽出更换的垂直操作空间，侧面爬梯的步距与护栏高度均符合工业安全操作规范，设备整体外表面采用加强筋结构提升舱体刚度，可承受高负压通风工况下的结构载荷，避免长期运行出现舱体变形漏风的问题，同时滤袋组件采用快装式固定结构，运维人员无需进入舱体内部即可完成滤袋的更换作业，大幅降低日常维护的作业难度与安全风险。
