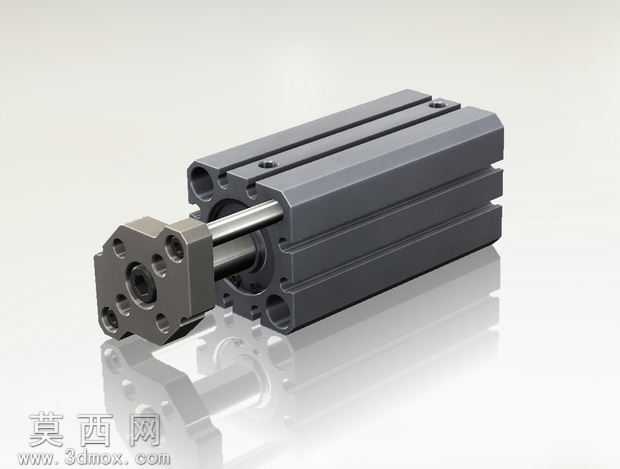

SMC型CDQMB25-50带导杆薄型油缸三维建模

本作品为SMC规格CDQMB系列带导杆薄型拉杆油缸的三维参数化建模成果，建模过程严格遵循该系列油缸的官方制造尺寸规范，完整复现了产品的全部结构细节。建模阶段首先梳理油缸的整体装配逻辑，将整体结构拆分为缸筒主体、前端导向安装法兰、双导杆、活塞输出杆、端盖紧固组件、进出油口接口等独立子零件，采用自底向上的装配建模方式，先完成每个单体零件的精准建模，再按照实际装配约束完成整体装配，确保各零件间的配合公差符合液压元件的设计要求。材质与渲染环节，针对油缸不同部件的实际材质属性分别设置材质参数：缸筒部分采用硬质阳极氧化铝合金材质，调整材质的金属粗糙度、反射率参数，还原工业铝合金哑光磨砂的金属质感；前端安装法兰、导杆、活塞杆部分采用调质钢材材质，对活塞杆表面设置更高的光泽度参数，模拟活塞杆表面高频淬火后精磨的高光金属效果；密封件位置设置丁腈橡胶材质参数，还原橡胶件的哑光深色质感。渲染阶段采用工作室柔光环境，添加地面反射效果，突出油缸整体的方正紧凑结构特征，清晰展现各部件的装配层次。结构设计上，该款带导杆薄型油缸区别于常规标准油缸，在活塞杆两侧平行设置两根高精度导向杆，与前端法兰的导向孔配合，能够有效承受活塞杆运动过程中的径向负载，避免活塞杆受侧向力出现偏磨、卡滞问题，同时薄型化的缸体设计大幅压缩了轴向安装尺寸，适合安装空间紧凑的液压回路场景。建模过程中对油缸的安装孔位、导杆平行度、活塞行程限位结构都做了1:1还原，所有安装尺寸、配合尺寸均与实物规格保持一致，可直接用于液压回路的装配干涉校验、设备布局模拟、产品宣传渲染等场景，模型的装配层级清晰，各零件可单独编辑修改，方便后续根据同系列不同缸径、不同行程的规格做参数化调整，适配不同的设计使用需求。
