Ty环绕式电缆自动换行安装结构设计

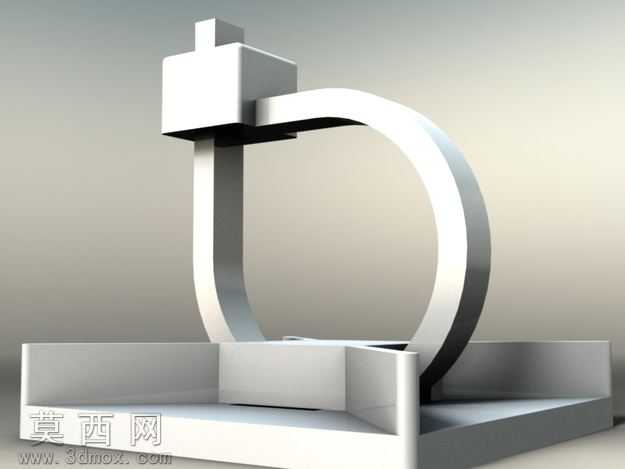

本模型为Ty环绕式电缆自动换行安装结构，整体建模过程围绕工业场景下电缆布线的实际需求展开，在三维建模阶段首先完成基础安装基座的结构搭建，基座采用方正的块状结构设计，预留出电缆穿入、转向的对应槽位，建模时严格把控槽位的倒角参数，避免尖锐棱角对电缆外层绝缘皮造成磨损，所有安装孔位的尺寸均按照通用电气安装标准设定，保证后续实际装配时的适配性。针对电缆自动换行的核心功能结构，建模时采用环绕式布线轨迹设计，通过参数化约束控制电缆转弯处的曲率半径，确保电缆弯折角度处于安全阈值内，避免因弯折过度导致内部线芯断裂，同时对电缆固定夹具的结构进行细化，夹具采用卡扣式设计，建模时精准调整卡扣的开合角度与卡合间隙，既保证夹具能够牢固固定电缆，不会在设备运行震动时出现松脱，又能预留适当的安装余量，方便后期线缆维护更换。材质渲染阶段，基座部分采用哑光灰白色工程塑料材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，金属夹具部分赋予镀锌金属材质，添加细微的金属颗粒纹理与轻微反光效果，还原真实五金件的视觉表现，电缆部分采用黑色哑光橡胶材质，表面添加细微的纵向纹理模拟电缆外层的护套质感，同时在场景中添加柔和的环境光与定向补光，突出结构的轮廓层次与不同部件的材质差异，让整体渲染效果更贴近实际工业产品的真实状态。结构设计上充分考虑布线的合理性，自动换行的轨迹设计能够让电缆在有限的安装空间内完成有序排布，避免多根电缆交叉缠绕带来的信号干扰与安全隐患，整体结构集成了固定、转向、排线多重功能，可直接适配多种工业设备的内部布线场景，建模过程中对所有装配部件添加了配合约束，确保各部件之间不存在干涉问题，装配逻辑符合实际电气安装的操作流程，能够为实际的电缆安装作业提供直观的结构参考，帮助施工人员快速理解布线逻辑，提升安装作业的效率与规范性。
