带外置储液罐的摩托车液压减震结构

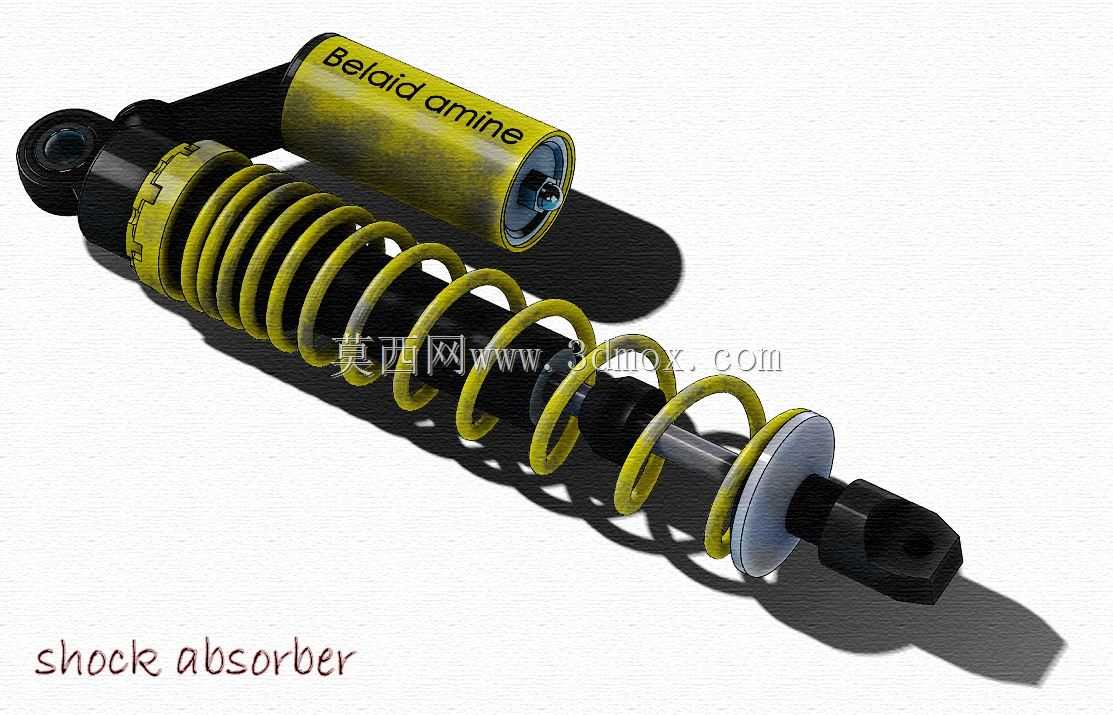

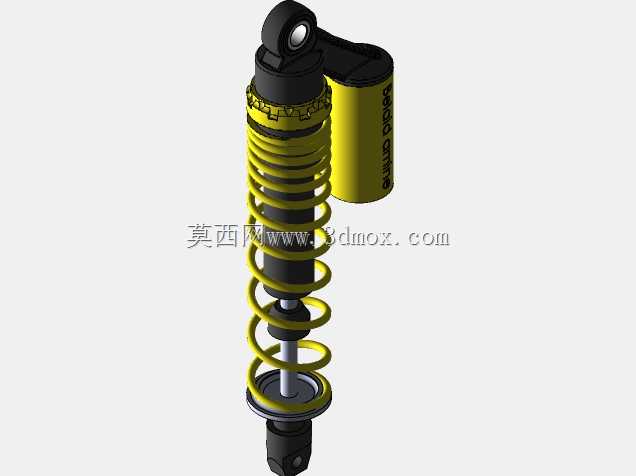

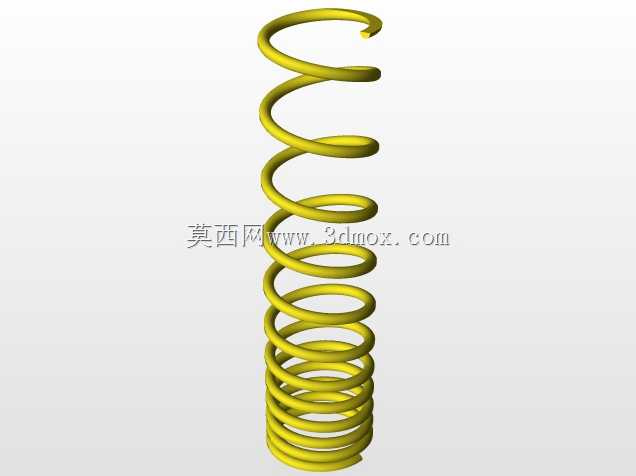

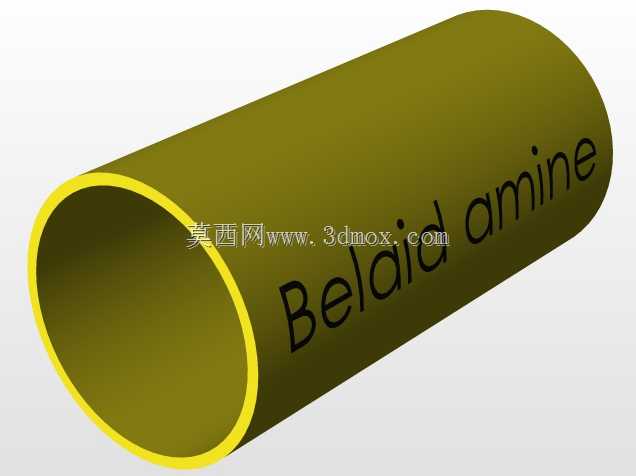

这款减震结构主要适配中小排量越野摩托车、高性能街车的后悬挂系统，也可经过参数调整后应用于电动全地形车、山地自行车的后避震场景，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免轮端跳动直接传递至车架与驾乘人员，同时在急加速、紧急制动、过弯侧倾时提供足够的支撑力，保证轮胎与地面的贴合度，提升行驶操控稳定性与驾乘舒适性。从功能特性来看，该减震采用螺旋弹簧配合液压阻尼的复合结构，外置的独立储液罐能够在减震器高频往复运动时，容纳阻尼油受热膨胀后多余的容积，避免阻尼油出现气蚀现象，保证连续颠簸路况下阻尼力输出的一致性，不会因为长时间工作出现阻尼衰减、减震发软的问题；弹簧采用不等距螺距设计，初段弹簧刚度较低，能够过滤路面细碎颠簸，中后段弹簧刚度逐步提升，应对大幅弹跳、重载冲击时提供足够的支撑力，避免减震触底。设计过程中，首先根据目标车型的簧下质量、满载轴荷、常用行驶路况确定减震器的总行程与阻尼力曲线，再匹配对应刚度的螺旋弹簧参数，阻尼阀系采用多片阀片叠加的结构，可通过调整阀片厚度、数量来调整压缩与回弹行程的阻尼力大小，兼顾舒适性与操控性；外置储液罐通过高压油管与减震主缸体连通，内部设置有浮动活塞将阻尼油与高压氮气分隔，避免阻尼油高速流动时混入气泡影响阻尼稳定性。外形尺寸方面，该减震两端采用吊耳式安装结构，上下安装孔的中心距在标准设计行程下适配多数125-250cc排量摩托车的后悬挂安装位，安装孔内径匹配通用规格的减震安装衬套，储液罐采用侧置布局，安装时需要预留足够的避让空间，避免与车架、后摇臂、链条等部件发生运动干涉；减震器的活塞杆表面采用硬质镀铬处理，配合多层油封结构，能够阻挡泥沙、水渍进入缸体内部，延长密封件的使用寿命，外表面的弹簧做了喷塑防锈处理，能够适应户外雨天、泥泞路况的使用环境，储液罐外壳采用铝合金材质拉伸成型，兼顾散热性能与结构强度，长时间工作时能够快速将阻尼油产生的热量散发到空气中，避免油温过高导致阻尼性能下降。
