重型工况叶片式拨杆锁扣结构设计

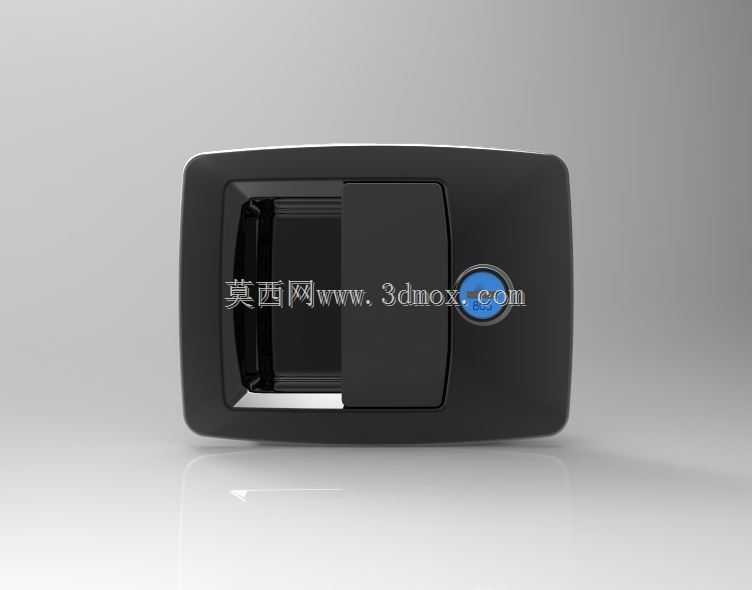

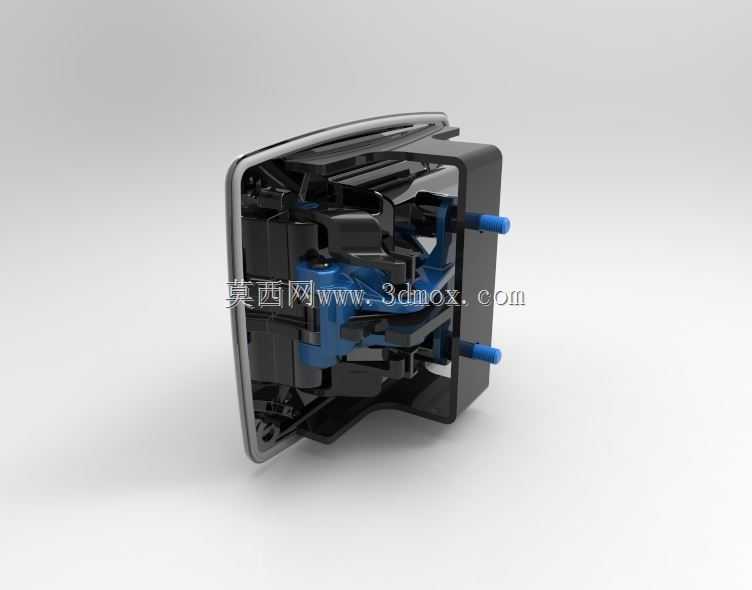

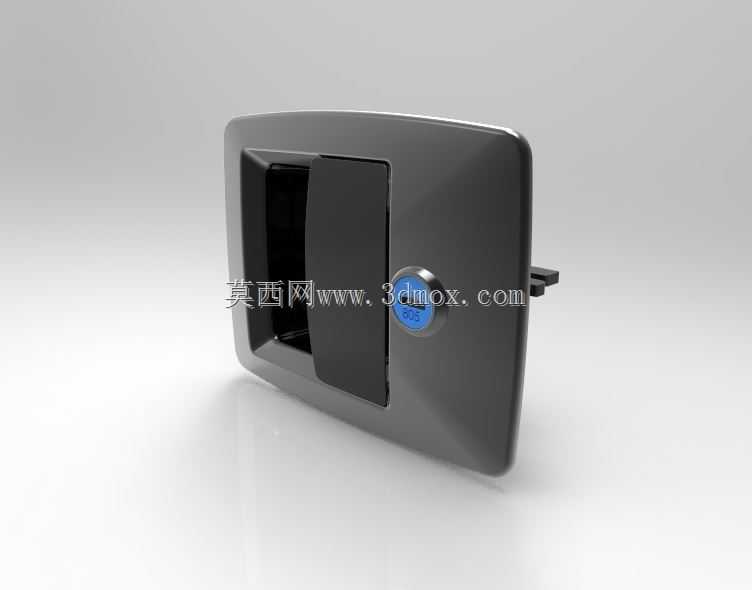

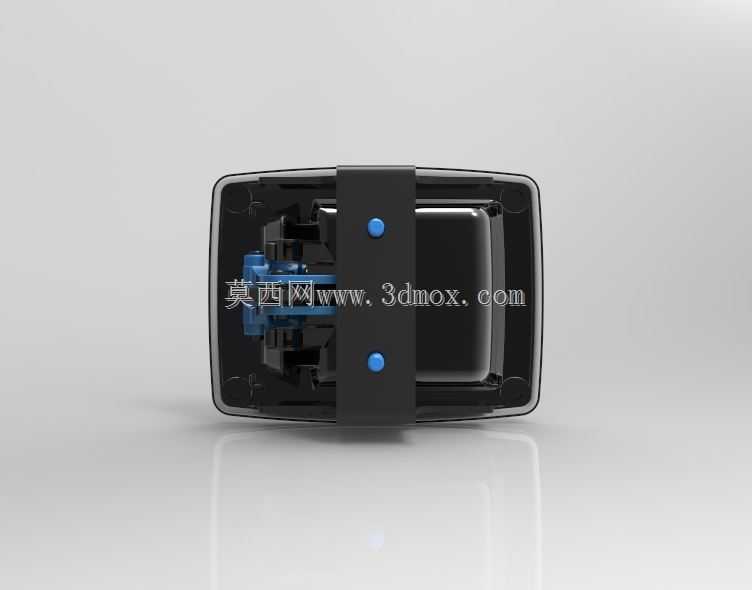

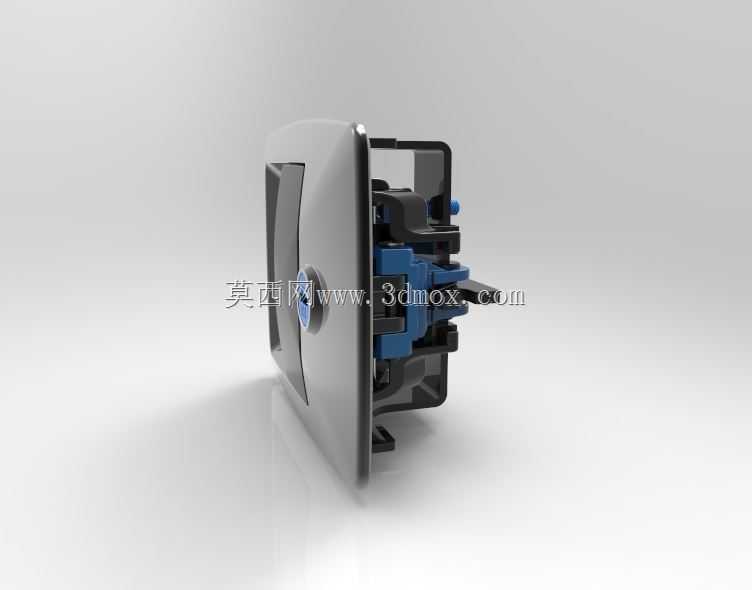

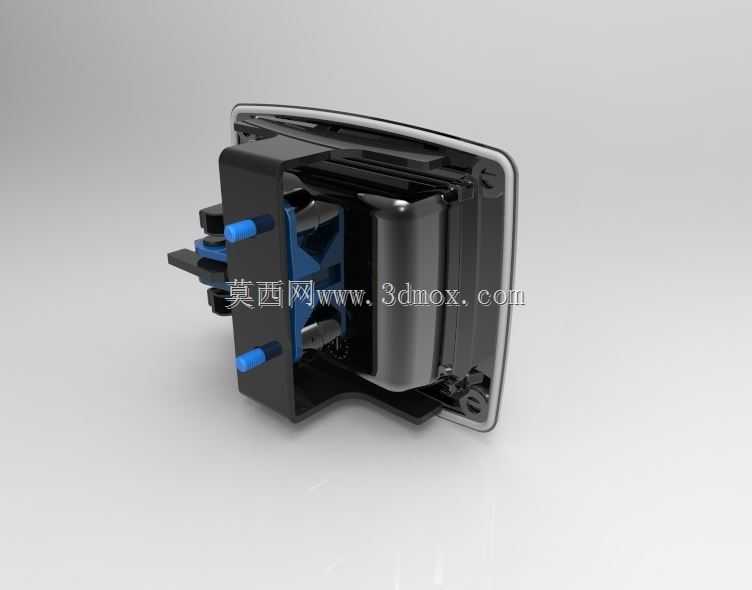

这款拨杆锁扣主要面向重型工业柜体、设备检修舱门、特种作业装备防护门等对锁闭可靠性有严苛要求的应用场景，在存在持续振动、外力冲击、频繁启闭需求的工业作业环境中，能够持续提供稳定的锁闭限位效果，避免因锁止失效引发的设备内部构件外露、非授权开启、作业安全隐患等问题。从实际用途来看，该锁扣可适配厚度在1.5mm至4mm区间的金属门板安装需求，既可以直接通过门板预制开孔完成嵌入式装配，也能够搭配专用安装支架实现非标准开孔场景的固定，配套的铸造螺栓紧固方案能够让锁体与安装面形成完全封闭的装配结构，有效阻隔工业环境中的粉尘、切削液飞溅、水汽侵入锁体内部，大幅降低锁具内部构件的锈蚀、卡滞概率，延长恶劣工况下的使用寿命。在功能特性层面，该锁扣采用齐平把手设计，锁闭状态下把手外表面与安装门板完全齐平，不会突出门板形成凸起剐蹭点，能够避免作业人员通行、物料转运过程中被突出构件勾挂的风险，适配人流、物流通道旁的设备舱门使用需求。锁体内部采用叶片式锁止结构，拨杆转动过程中通过内部叶片的联动实现锁舌的伸缩与卡紧，相比传统弹子锁结构，其抗振动冲击能力更强，在设备持续运行产生的高频振动环境下不会出现锁舌自行回缩、锁闭松脱的问题，同时拨杆操作的力矩传递更直接，操作人员佩戴劳保手套也能够顺畅完成启闭操作，无需额外辅助工具。从设计思路来看，这款锁扣采用模块化的分层结构设计，外部操作端采用耐磨工程塑料与金属嵌件结合的结构，操作手感舒适同时具备足够的结构强度，内部传动构件采用高强度工程塑料与金属冲压件组合，在保证传动结构强度的前提下降低锁体整体重量，同时减少金属构件之间的硬摩擦，降低操作过程中的异响与磨损。锁体的安装边界经过精准校核，嵌入式安装时所需的门板开孔尺寸统一，安装完成后锁体边缘与门板开孔的配合间隙控制在0.2mm以内，既能够保证装配后的外观整体性，也能够避免缝隙过大导致的杂物侵入。锁体背部的锁舌伸出长度可根据门板与门框的配合间隙进行适配调整，能够兼容不同密封胶条厚度的舱门使用需求，锁闭状态下锁舌与门框锁扣座的配合面带有预紧斜面，锁止过程中能够带动门板向门框侧压紧，提升舱门的密封性能，适配带有防尘、防水密封要求的设备舱体使用。
