工业设备用蝶形搭扣锁具结构设计

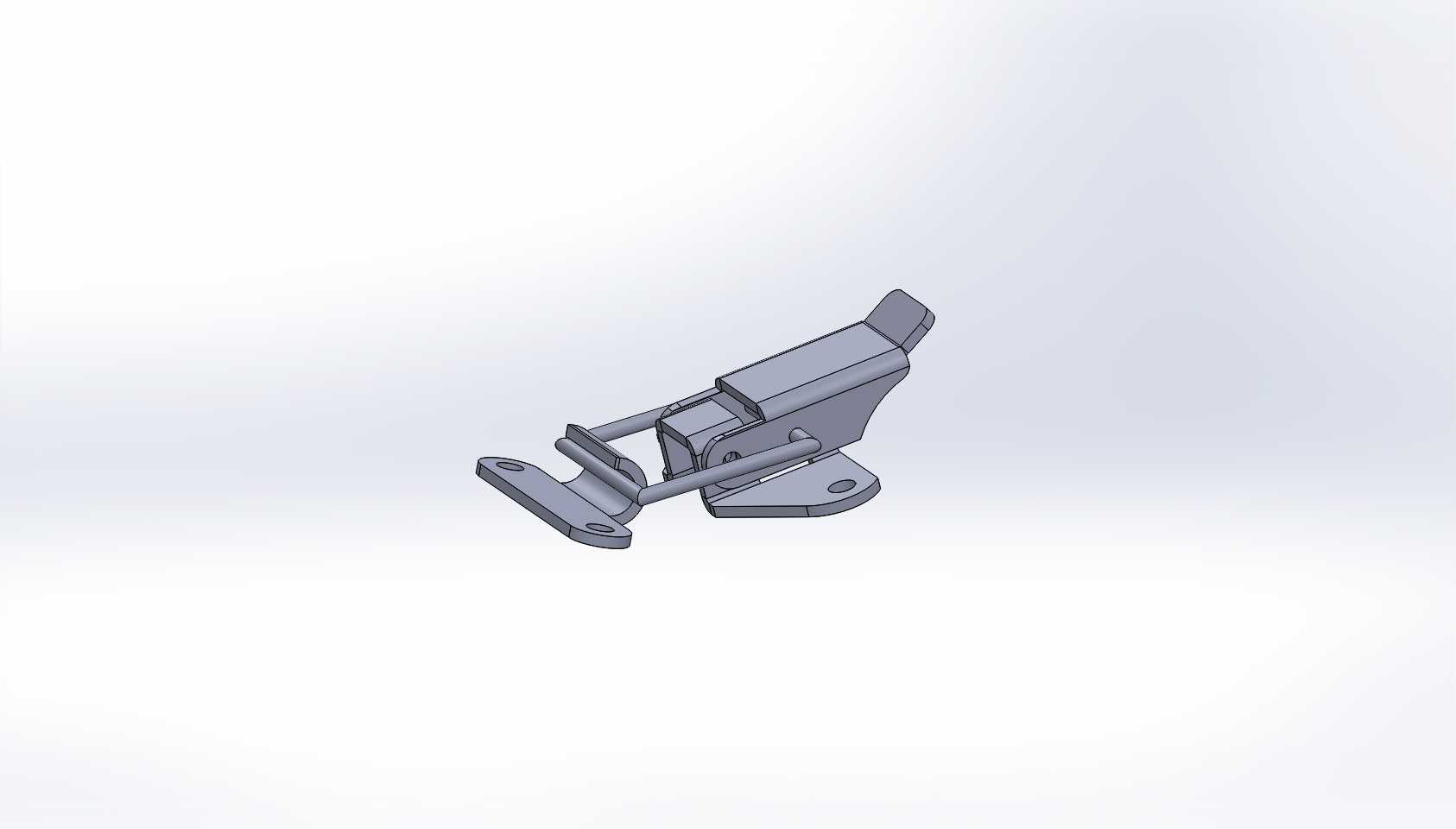

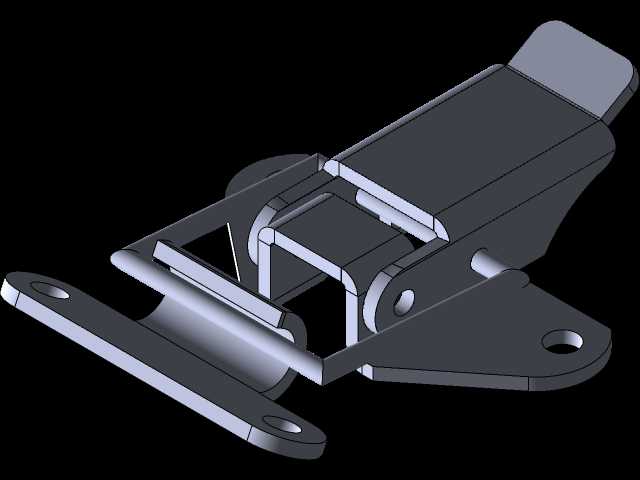

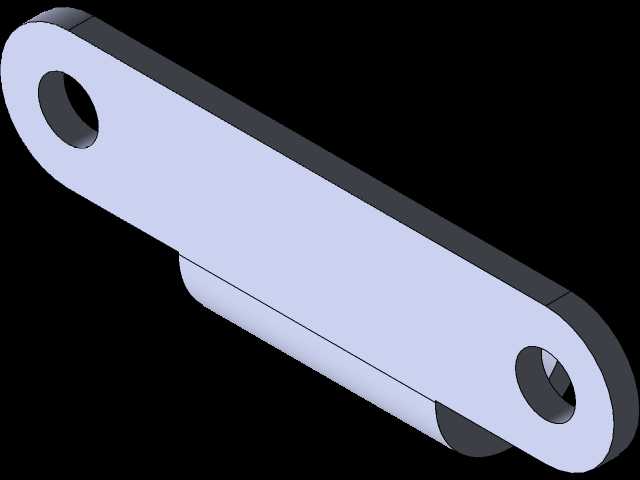

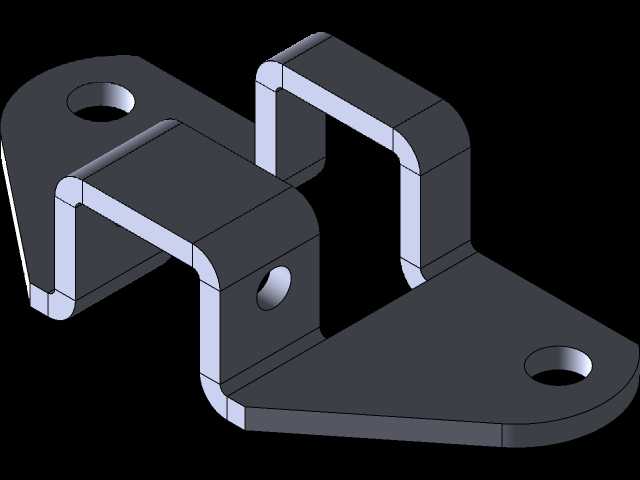

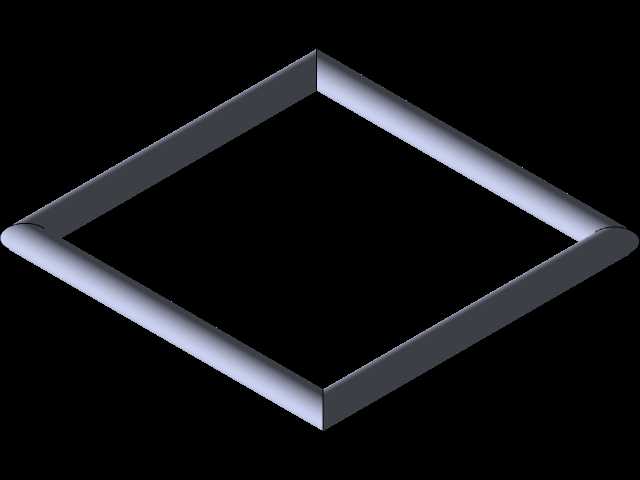

这款蝶形搭扣锁是工业领域应用十分广泛的紧固锁止部件，常见于各类工业机柜、设备防护门、物流周转箱、特种车辆工具箱、小型机电设备舱盖等场景，主要用于实现两个可开合部件之间的快速锁止与便捷开启，无需额外工具即可完成操作，大幅提升日常检修、物料存取的作业效率。在实际使用场景中，这类搭扣锁既可以为箱体、舱门提供足够的锁紧紧固力，避免设备运行过程中因振动、外力碰撞导致门体意外开启，同时也能通过搭扣的预紧结构抵消配合面的公差间隙，让密封类箱体的胶条压紧更均匀，提升防护等级。从功能特性来看，这款搭扣采用杠杆式锁紧原理，扳动上部的扳体结构时，通过内部的连杆传动带动锁钩动作，锁紧状态下可以形成稳定的自锁力矩，不会因常规振动松脱；解锁时只需向上扳起扳体，即可释放锁止张力，操作手感顺畅，单次开合动作耗时不超过两秒，非常适合需要频繁开启的作业场景。在设计思路上，这款搭扣充分考虑了工业场景的耐用性需求，整体采用一体化冲压成型的金属结构，活动铰接位置预留了合理的配合间隙，既保证转动灵活无卡滞，又避免间隙过大导致的锁紧旷量；底座部分设计了两个对称的安装孔位，可以通过螺栓直接固定在安装基体上，安装孔的位置经过力学优化，锁紧时的拉力可以均匀分散到安装面，不会出现局部应力集中导致的底座变形。外形方面，这款搭扣整体呈流线型低轮廓设计，扳体的蝶形造型贴合手部施力角度，操作时不易打滑；安装边界上，底座的两个安装耳间距适配市面上多数标准箱柜的安装预留孔位，整体安装后突出安装面的高度较低，不会在设备外部形成突兀的凸起，避免搬运、作业过程中勾挂外物，同时也能减少外部磕碰对锁体本身造成的损伤。锁体的活动部件之间设计有合理的避让空间，即使在有少量粉尘、凝露的工业环境中，也不会因为异物堆积导致锁止动作失效，适配多数常规工业环境的使用需求。
