标准铝制格栅式楼梯踏步板设计

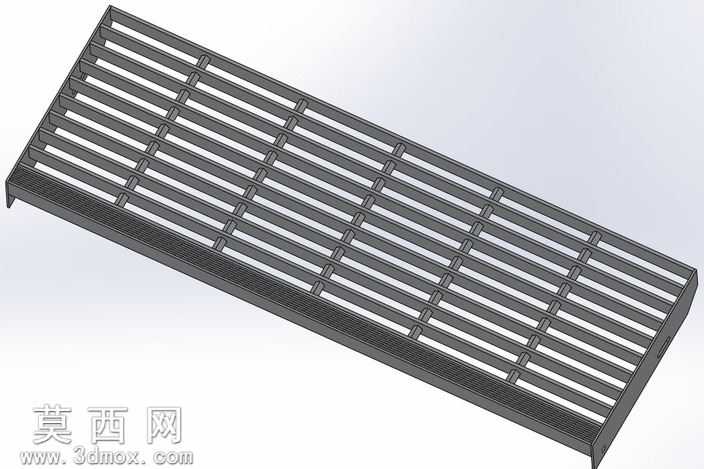

本作品为标准铝制楼梯踏步板的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以踏步板的实际安装尺寸12.125x36为基准绘制整体外轮廓草图，通过拉伸凸台命令生成踏步板的基础边框实体，边框边缘做了微小的圆角过渡处理，避免尖锐棱角带来的安装划伤风险。踏步板的核心格栅结构采用线性阵列特征完成，先绘制单根格栅条的截面草图，拉伸为实体后按照均匀的间距参数沿踏步板宽度方向阵列，每根格栅条之间预留了合理的镂空间隙，既能够有效减轻踏步板的整体自重，又可以在使用过程中快速排走踏步表面积存的水渍、灰尘，避免行人踩踏时出现打滑问题。在踏步板的前后踩踏边缘，专门设计了细密的防滑齿状结构，通过阵列凸起的窄条特征实现，增大鞋底与踏步面的接触摩擦力，提升上下楼梯时的行走安全性。材质设置上选用了工业常用的铝合金材质参数，在渲染环节调整了金属材质的粗糙度与反射率，还原铝制构件哑光磨砂的真实金属质感，同时对格栅条的边缘做了光影优化，清晰展现每一处镂空结构的通透效果。结构设计上充分考虑铝型材的受力特性，边框采用加厚的实体结构，格栅条与边框之间采用完全绑定的连接方式模拟实际焊接或一体挤压成型的结构强度，能够满足日常商用、工业场景下楼梯的常规承重需求。整体设计思路遵循标准化构件的通用设计规范，所有尺寸参数均符合铝楼梯踏步的通用安装标准，可直接适配常规规格的楼梯龙骨安装，无需额外进行尺寸调整，模型的特征树保留了完整的参数化建模步骤，方便后续根据不同的安装需求调整踏步的长宽尺寸、格栅间距以及防滑齿的密度参数，适配不同承重等级、不同使用场景的楼梯搭建需求。
