精密气动夹紧虎钳结构设计方案

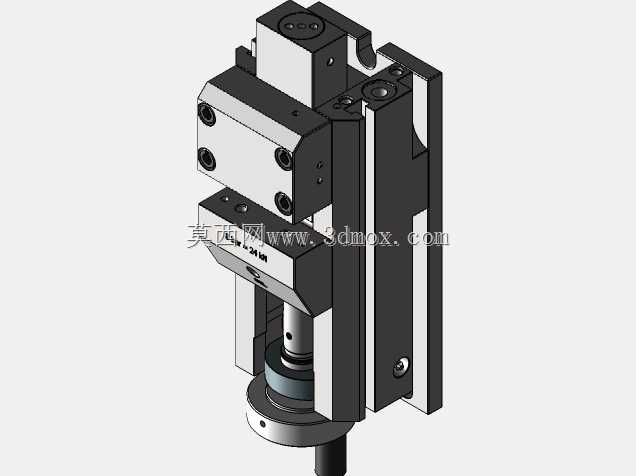

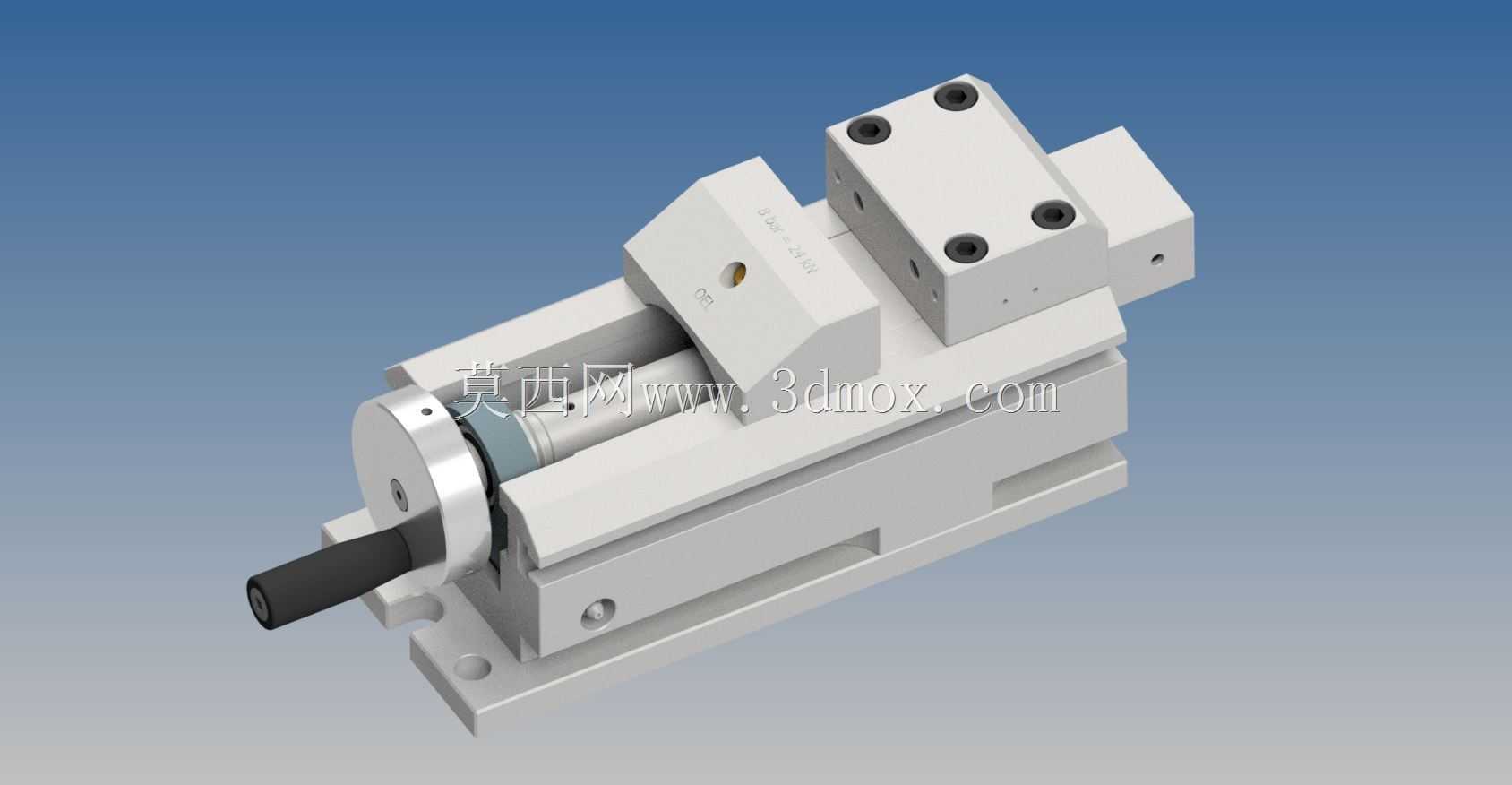

这款气动虎钳主要面向机械加工车间的批量零件装夹场景，可适配铣床、加工中心、磨床等多类机加工设备的工位装夹需求，相比传统手动虎钳，它依靠气动动力完成夹紧动作，能大幅降低操作人员的装夹劳动强度，在批量零件加工场景中可有效缩短单件装夹的辅助时长，提升工位整体加工效率。从实际用途来看，它主要承担金属切削加工过程中的工件固定作用，可夹持规则形状的方块、轴类等毛坯或半成品工件，保证加工过程中工件不会因切削力作用发生位移、振动，保障加工尺寸精度与表面加工质量，同时气动驱动的夹紧力输出稳定，可避免手动夹紧时力度不均导致的工件变形或夹装不牢问题。在功能特性上，这款虎钳采用气动驱动结合手动微调的结构设计，前端设置操作手柄可实现初始位置的快速调整，气动单元可提供持续稳定的夹紧力输出，钳口部分采用高硬度合金材质，耐磨性能优异，长期使用也能保持夹持精度，活动钳身的滑动导轨采用精密配合结构，滑动顺畅无卡滞，重复定位精度表现优异，可满足精密加工的装夹精度要求。从设计思路来看，整体结构采用模块化设计思路，将气动驱动单元、滑动钳身、固定基座、钳口组件拆分为独立模块，既方便生产加工过程中的零件精度管控，也便于后期使用过程中的易损件更换与维护；基座部分设置标准化的安装槽位，可适配机加工工作台的通用T型槽安装规格，无需额外制作过渡连接板即可完成设备固定。在外形尺寸与安装边界上，整体结构采用紧凑化布局，在保证足够夹持行程与夹持力的前提下，尽可能压缩了设备的整体外形尺寸，不会占用过多工作台面空间，基座的安装孔位按照通用机加工工位的安装间距设计，可直接替换同规格的传统手动虎钳，无需对现有工作台进行改造，设备的总高度控制在合理范围内，不会在加工过程中与机床主轴发生干涉，适配多数立式加工设备的作业空间要求。滑动钳身的行程设计覆盖了常规中小尺寸零件的夹持需求，可满足绝大多数常规机加工零件的装夹尺寸要求，气动接口设置在设备侧方，方便车间压缩空气管路的连接，不会干扰正常的上下料操作。
