可旋转式重型机加工台虎钳结构设计

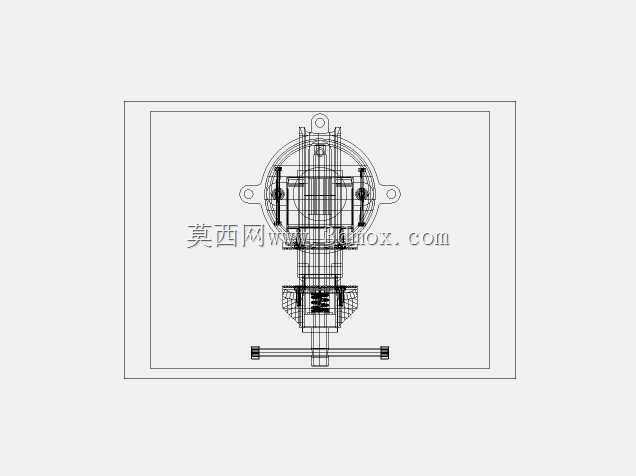

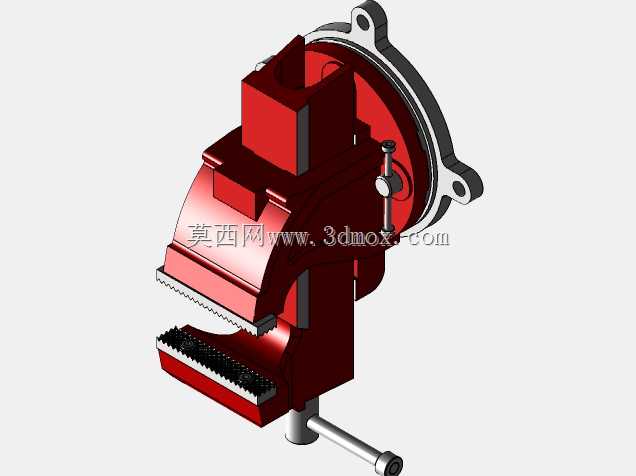

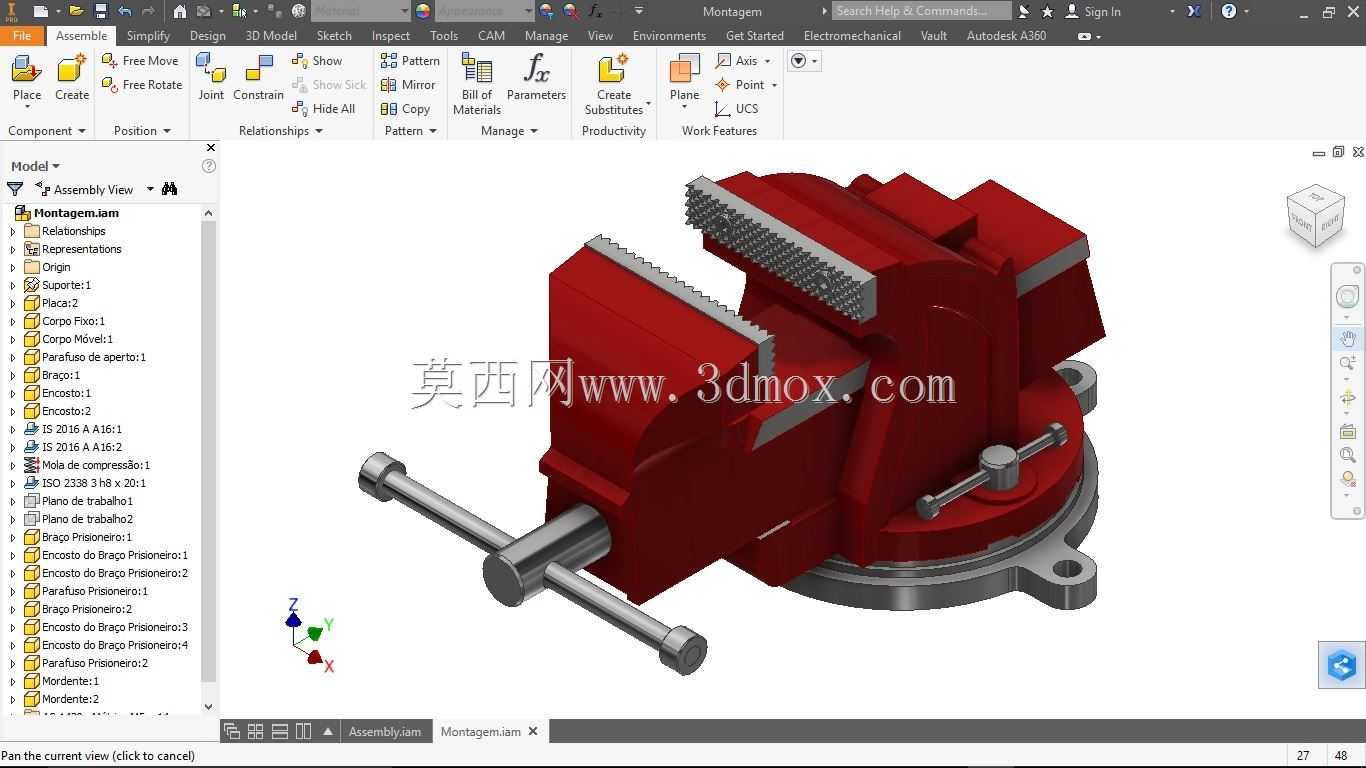

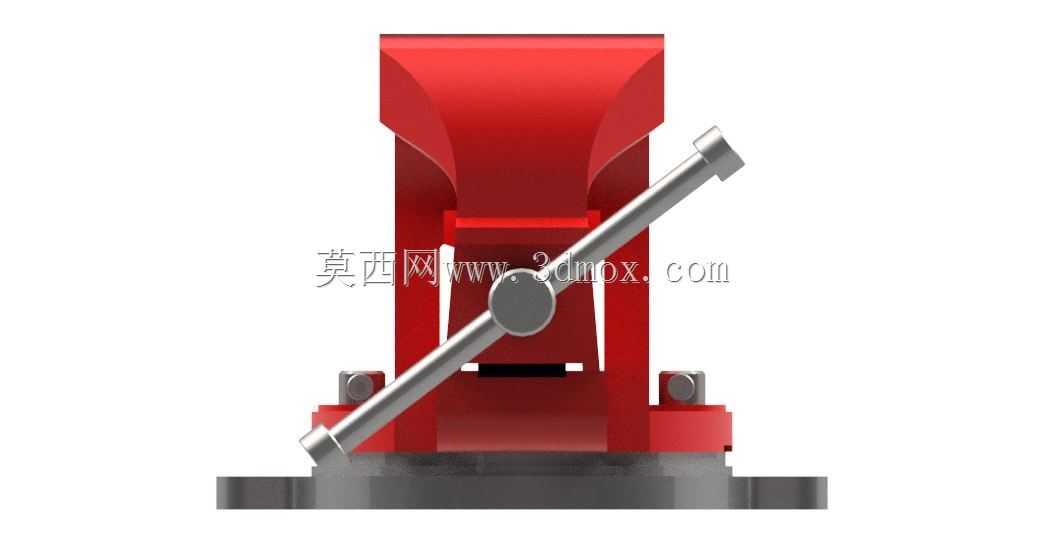

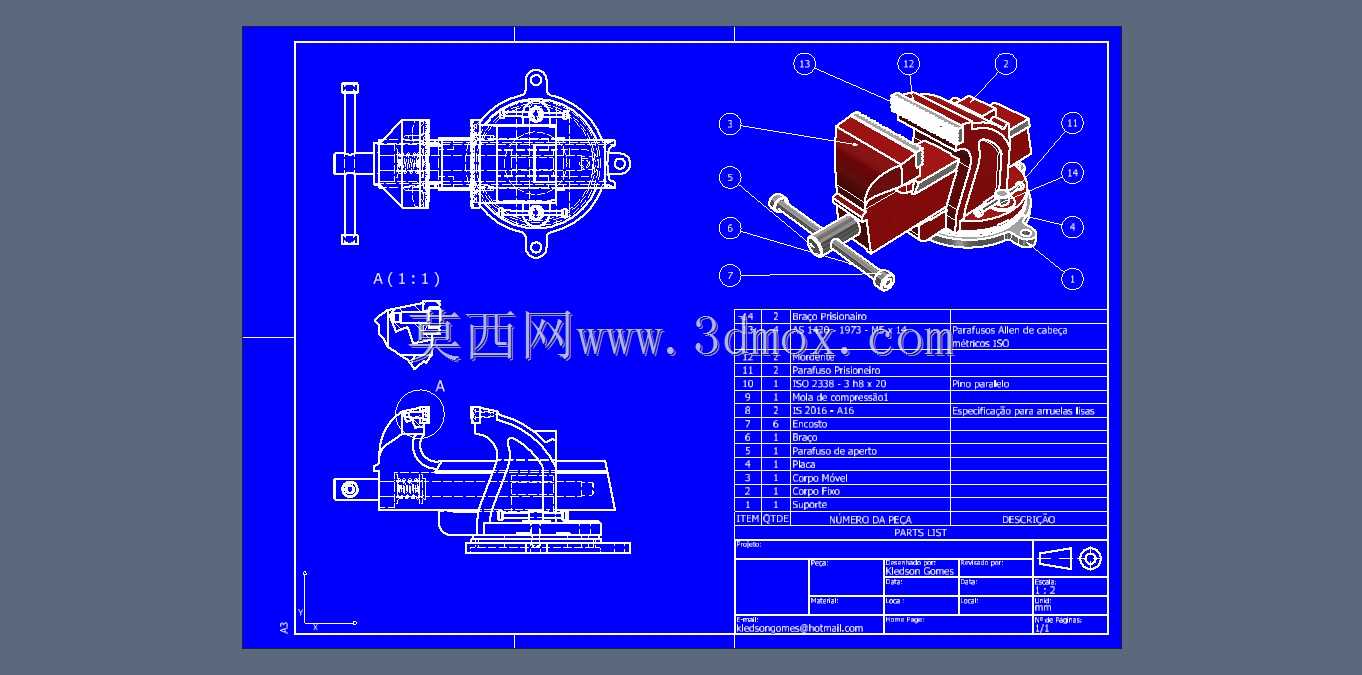

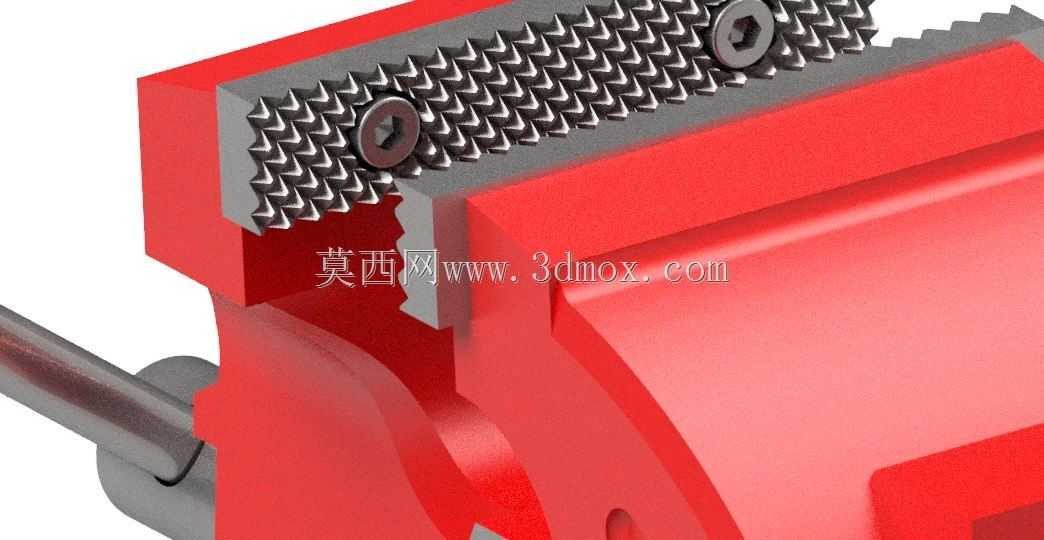

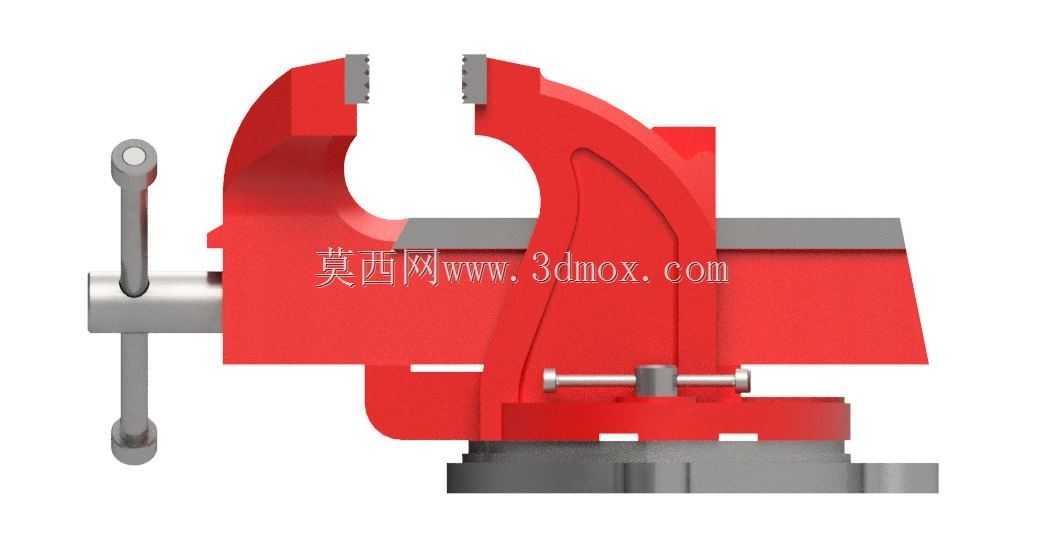

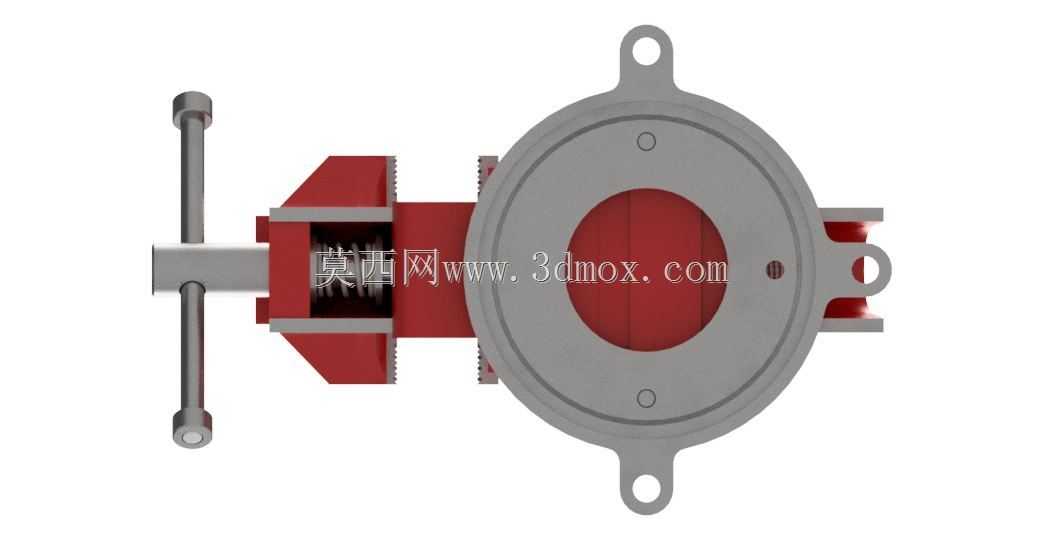

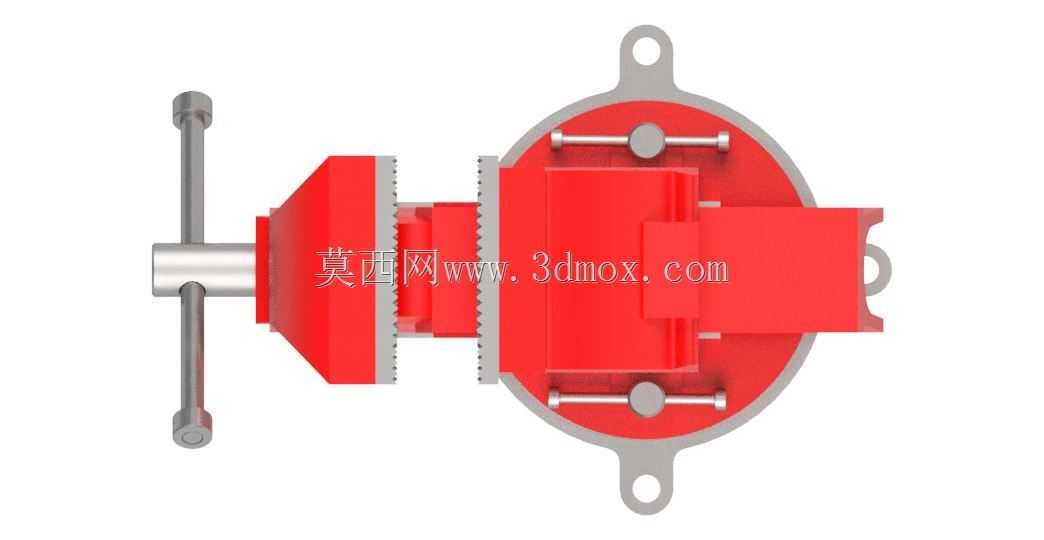

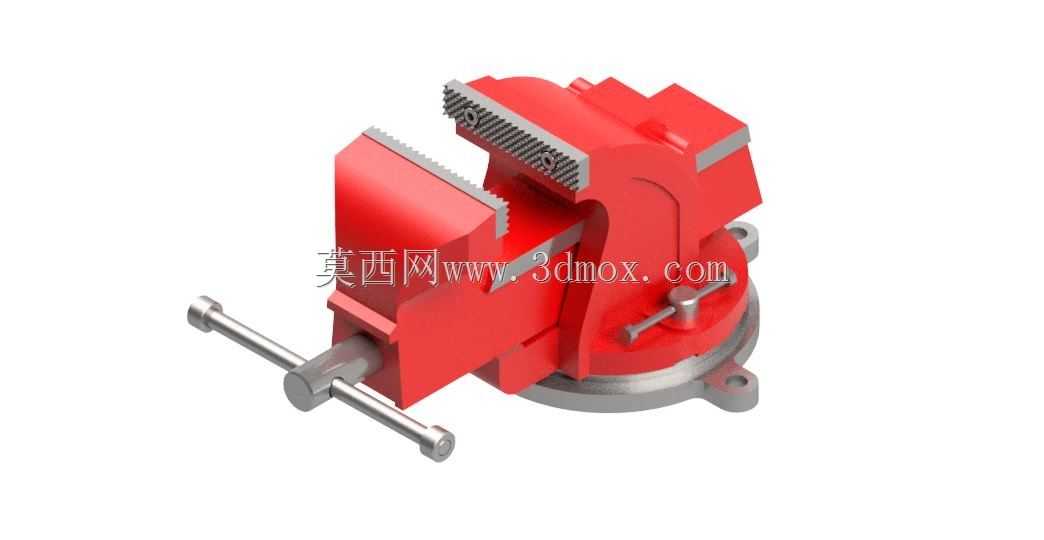

这款台虎钳是面向机械加工、钳工装配、维修作业场景设计的夹持工装，广泛应用于生产车间钳工作业区、设备维修站点、五金加工工位、家用DIY工作台等场景，是机械加工环节中用来固定待加工工件的核心辅助工装，能够在锯切、锉削、錾削、攻丝、套丝、小型零件装配打磨等作业中提供稳定的夹持力，避免工件移位影响加工精度或造成操作安全隐患。从功能特性来看，该台虎钳采用转盘式底座设计，可根据作业需求水平旋转调整夹持角度，底座预留安装孔位，能够通过螺栓牢固固定在工作台台面上，承受大力度敲击、锉削作业时的冲击力不会发生位移；钳身主体采用高强度铸铁结构设计，钳口部位设计有交叉齿形防滑纹路，能够大幅提升与工件接触面的摩擦力，加持硬度较高的金属工件时也不会出现打滑松脱的问题，同时钳口配备可更换结构，长期使用齿形磨损后可单独更换钳口板，延长整体设备的使用寿命；传动部分采用梯形丝杠结构，传动平稳、自锁性能可靠，转动摇杆即可带动活动钳身平稳开合，夹持行程能够覆盖多数常规小型机械零件、五金工件的夹持需求，丝杠端部设计有防脱结构，避免开合过度导致活动钳身脱落。在设计思路上，这款台虎钳充分兼顾了作业实用性与结构耐用性，整体结构采用模块化拆分设计，钳身、活动钳口、丝杠、摇杆、转盘底座、固定安装法兰等部件均可独立拆分，既方便生产加工时的铸造、机加工工序开展，也便于后续使用过程中的部件维护更换；钳身的加强筋结构经过受力优化，在控制整体重量的前提下提升了钳身的结构强度，加持工件受力时不会出现钳身变形、断裂的问题；摇杆采用加长设计，利用杠杆原理降低操作人员锁紧钳口时的施力力度，长时间作业也能降低操作疲劳感。从安装边界与外形尺寸来看，该台虎钳的底座安装法兰采用圆形带凸耳设计，安装孔位间距适配多数标准钳工工作台的预留安装位置，安装时不需要额外对工作台进行大规模改造，只需匹配孔位锁紧固定螺栓即可完成安装；整体高度控制在适合人工站立作业的舒适区间，钳口开合高度能够满足常规厚度工件的夹持需求，不会因为钳身过高导致操作时手臂悬空疲劳，也不会因为钳身过矮限制大尺寸工件的夹持空间；整体外形没有多余的外凸尖锐结构，作业过程中不会剐蹭操作人员手臂，边角处均做了圆弧过渡处理，提升了操作的安全性。
