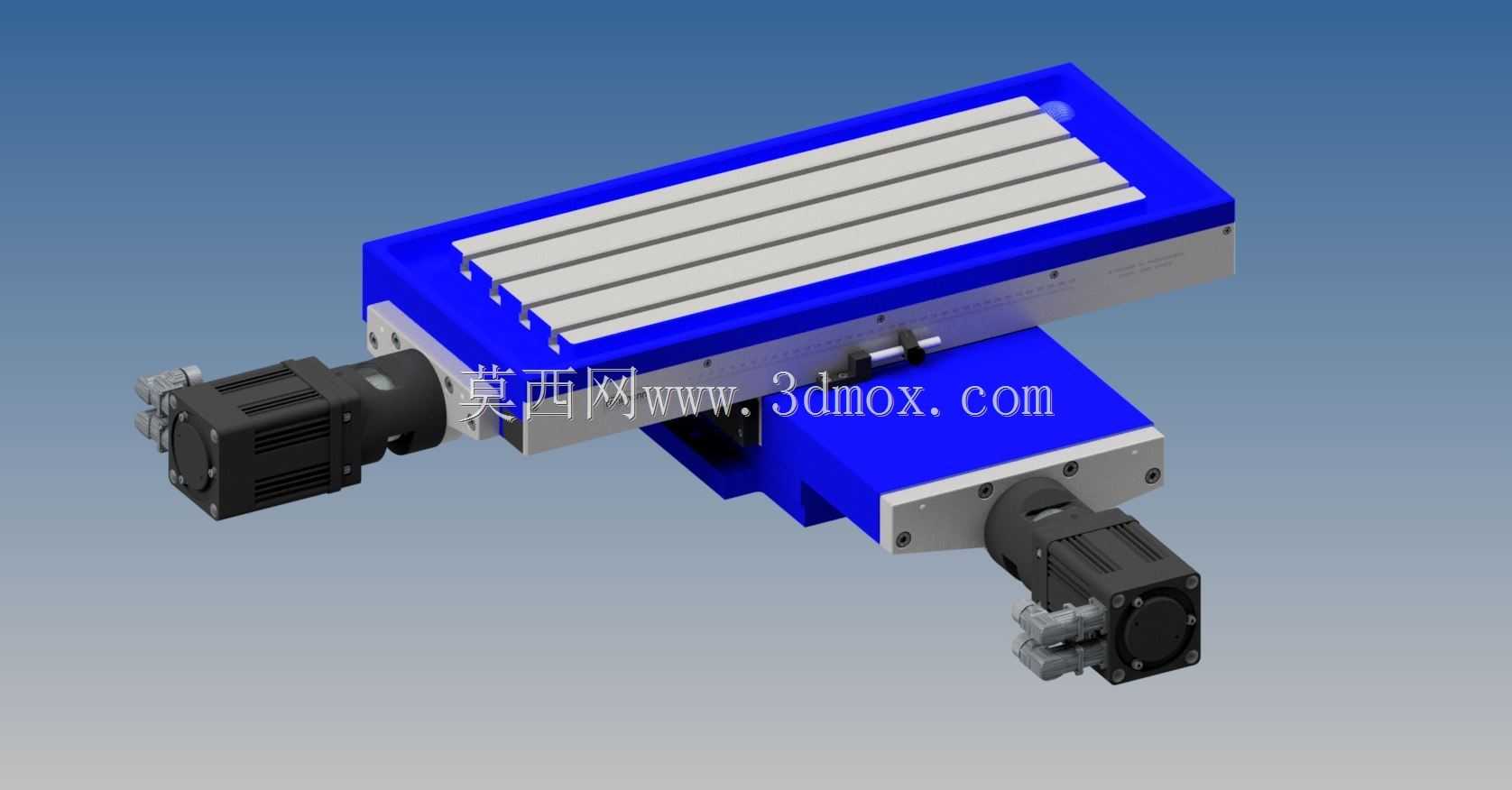

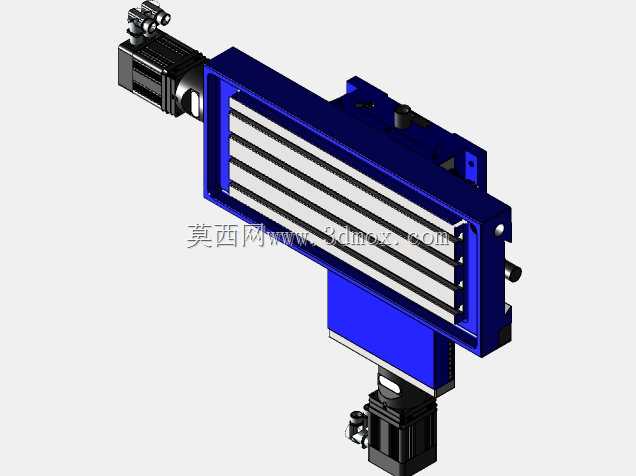

带伺服驱动的费尔曼十字滑台结构

这款十字排布的双轴直线滑台，是精密加工领域常用的进给执行部件，主要适配中小型精密铣床、坐标磨床、电火花加工设备以及专用自动化检测工位，承担工件在平面内的精准位移输送任务，能够在加工或检测过程中带动工件完成指定轨迹的进给动作，保障加工位置与检测点位的定位精度。在实际生产场景中，这类滑台常作为精密设备的核心进给单元，替代人工完成高精度的位置调整，既可以用于小批量精密零件的多工序加工工位，也能集成到自动化生产线中完成工件的精准移位、对位，在模具精加工、小型精密零件批量生产、光学元件检测对位等场景中都有广泛应用，能够有效降低人工对位的误差，提升加工与检测的一致性。从功能特性来看，该滑台采用正交十字堆叠结构，上下两层滑台分别负责X、Y两个垂直方向的直线运动，两个轴端均配置伺服电机作为动力源，相比步进电机驱动的滑台，伺服驱动能够实现更高的位置控制精度，同时具备更好的动态响应性能，可实现不同进给速度的平滑切换，满足粗加工快速进给、精加工微量进给的不同工况需求。滑台的上层台面设置有标准T型槽结构，能够通过压板、螺栓快速装夹不同规格的工装夹具与待加工工件，适配不同尺寸零件的装夹需求，无需额外定制转接板即可完成常规工件的固定。在设计思路上，这款滑台采用了高刚性的铸铁基座与滑鞍结构，基座内部设置有合理的加强筋布局，能够在承受较大装夹重量的同时，抑制高速进给过程中的结构振动，保障运动过程中的稳定性；导轨副采用预压设计的直线导轨，消除了导轨间隙，提升了滑台的运动刚性与重复定位精度，传动部分采用精密滚珠丝杠副，将伺服电机的旋转运动转化为滑台的直线运动，丝杠两端采用固定支撑结构，减少丝杠高速旋转时的挠曲变形，延长传动部件的使用寿命。两个轴的伺服电机均通过联轴器与丝杠直连，减少了中间传动环节的间隙与回程误差，同时电机安装座与基座一体加工成型，保证了电机轴与丝杠的同轴度，降低传动过程中的噪音与磨损。从安装边界来看，这款滑台的下层基座设置有标准安装孔位，可直接固定在设备的床身或机架台面上，安装时需要保证基座安装面的平面度，避免基座变形影响导轨的运动精度；上层滑台的T型槽间距符合通用工装装夹标准，可适配常见的机用平口钳、分度头、专用夹具等装夹附件，滑台的运动行程覆盖中小型精密零件的加工范围，两个方向的运动均设置有硬限位与软限位触发结构，防止滑台超程运动造成设备碰撞损坏。在日常使用中，这类滑台需要定期对导轨与丝杠进行润滑维护，保证运动面的润滑状态，避免干摩擦造成部件磨损，影响运动精度。
