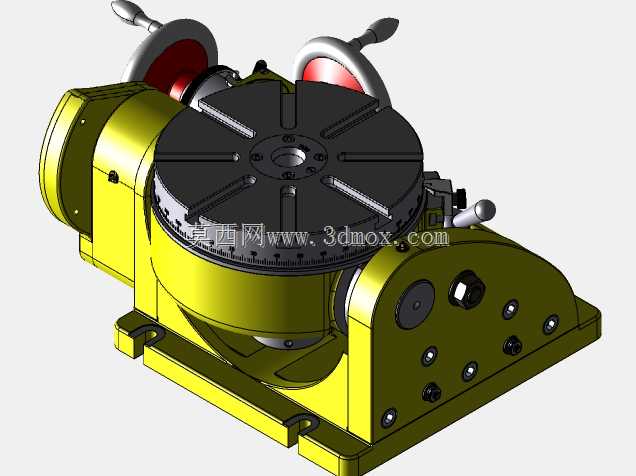

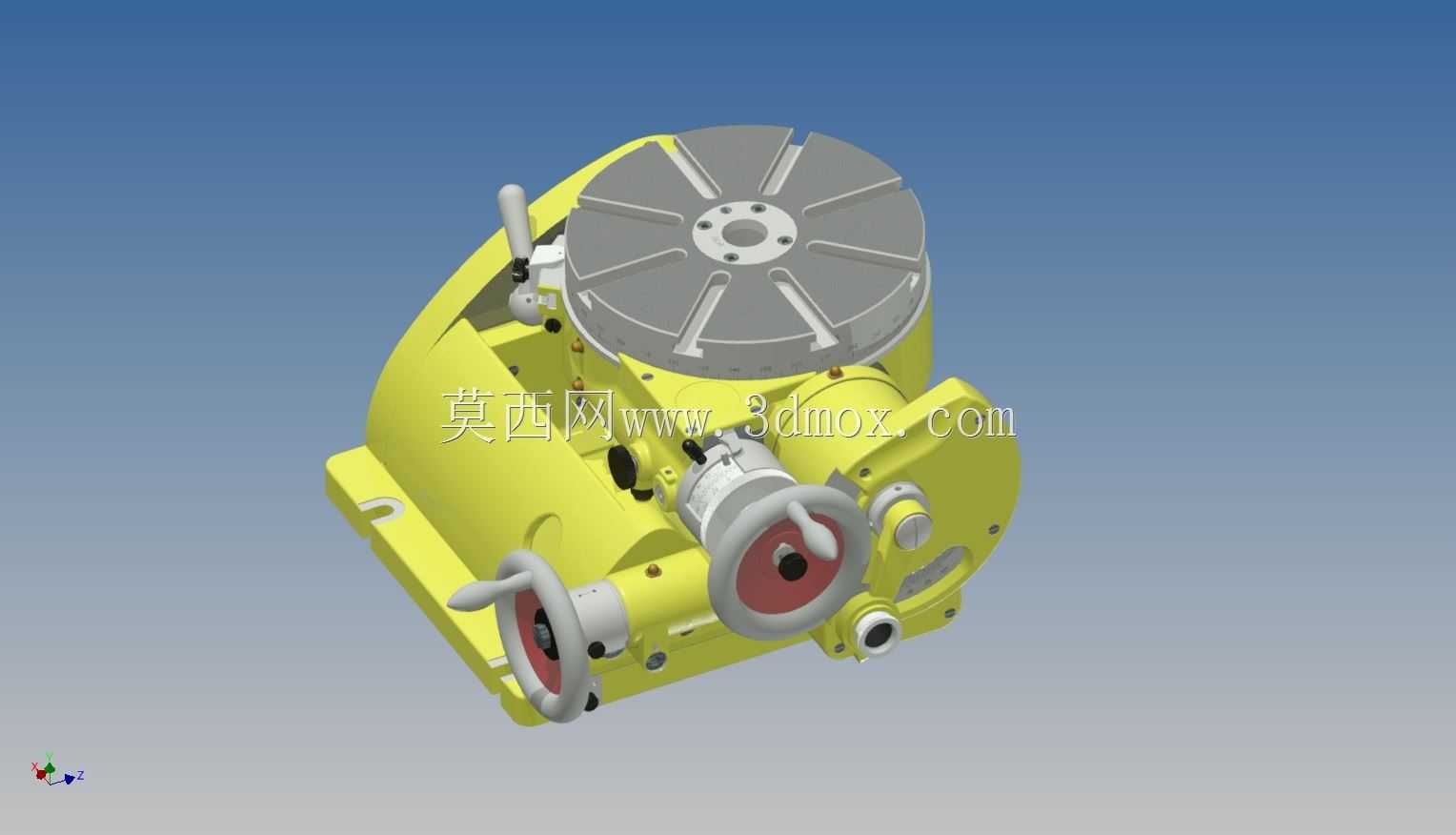

可倾式精密双轴回转工作台结构

这款双轴可倾回转工作台是多轴铣削加工场景中的核心配套功能部件，主要适配立式加工中心、数控镗铣床、万能工具铣床等设备，用来拓展原有机床的加工自由度，解决传统单轴设备无法一次装夹完成多面体、复杂空间曲面加工的痛点。在实际生产场景中，它常被用于模具型腔加工、精密机械零件多面孔系加工、复杂轮廓零部件的多工序复合加工环节，能够大幅减少工件重复装夹的次数，降低多次装夹带来的定位误差，有效提升复杂零件的加工精度与生产效率。从功能特性来看，该转台具备两个相互垂直的回转进给轴，既可以实现水平盘面的360度连续回转分度，也能完成主轴倾斜方向的角度调整，可配合机床主轴实现任意空间角度的钻、铣、镗、攻丝等加工动作；台面上设计有均匀分布的T型定位槽，能够适配不同规格的夹具与工件装夹需求，侧边配置的手动操作手轮带有清晰的刻度标识，可实现精细的角度微调与锁紧，保证加工过程中回转位置的刚性固定，避免切削受力产生位移偏差。在设计思路上，这款转台采用了封闭式箱型壳体结构，主体壳体选用高强度铸铁材质，经过时效处理消除内应力，保证长期使用过程中的结构稳定性与精度保持性；内部回转副采用高精度蜗杆蜗轮传动结构，传动间隙经过精密预紧调整，既保证回转运动的平稳性，也能提供足够的切削承载扭矩；盘面采用高硬度耐磨钢材制作，表面经过磨削处理，平面度与端面跳动精度控制在微米级，保证工件装夹的基准精度。在安装边界与尺寸适配方面，该转台底部设计有标准化的安装定位基面与连接孔位，可直接匹配多数常规规格加工中心的工作台T型槽间距，无需额外制作过渡连接基板；整体结构布局紧凑，倾斜回转过程中不会与机床主轴、防护钣金产生运动干涉，水平盘面的直径适配中小型零件的装夹范围，整体高度控制合理，不会过度占用机床的Z轴有效加工行程，安装后可快速完成精度校准投入生产使用。日常使用中，该转台的润滑点位设计在便于操作的壳体外侧，可定期加注润滑脂维护内部传动副，延长设备使用寿命，锁紧机构采用多点环抱式设计，锁紧后盘面刚性充足，可承受大切削量的重载加工需求。
