精密手动十字滑台XY位移工作台结构

这款手动XY十字工作台是机械加工、工装调试场景中常用的位移调节部件，主要承担工件装夹后的平面双向位置微调功能，常配套钻床、铣床、磨床等小型加工设备使用，也可作为检测工位、工装夹具的位置调整载体，满足小行程范围内的精准对位需求，在五金零件小批量加工、模具修配、试样打样、精密检测装夹等场景中应用广泛，能够替代人工直接挪动工件的操作，大幅提升对位精度与调节效率。

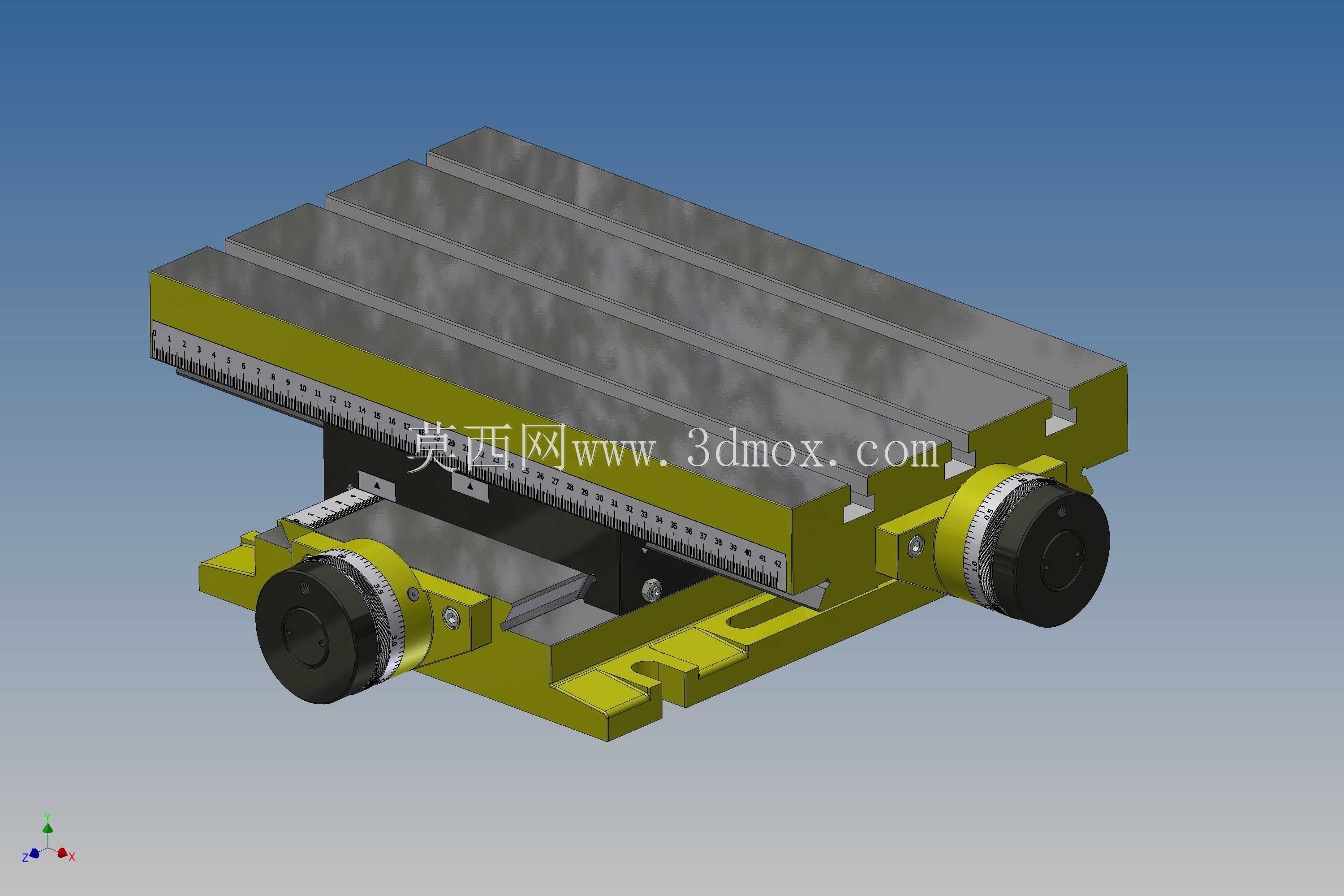

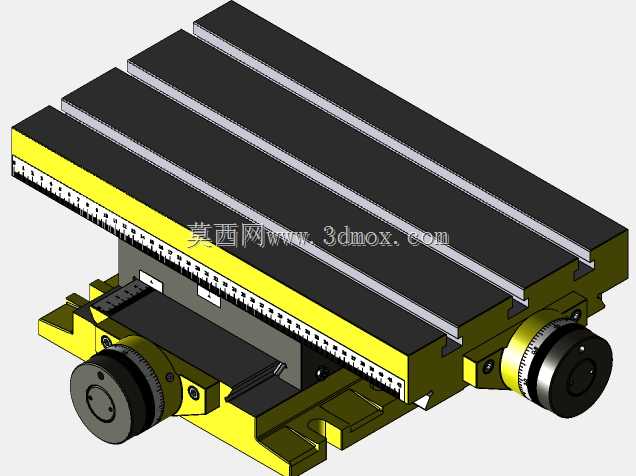

从功能特性来看，该工作台采用正交双层滑台结构，上下两层导轨分别对应X、Y两个垂直方向的直线位移，两个方向均配置带刻度的手轮调节机构，手轮上的精密刻度圈可实现微米级进给读数，操作人员转动手轮即可带动对应方向的滑台平稳移动，配合台身两侧的标尺刻度，能够快速读取当前位移量，实现定量调节，锁紧机构可在位置调整完成后锁定滑台，避免加工过程中出现位移偏移，保障加工精度稳定性。工作台台面采用T型槽结构设计，可通过标准T型螺栓快速装夹各类夹具、工件，适配不同规格的装夹需求，台身主体采用高强度铸铁材质，经时效处理消除内应力，导轨面经精磨加工，具备优异的刚性与耐磨性，长期使用也不易出现形变磨损，保障位移精度保持性。

设计思路上，该结构优先保障运动平稳性与装夹刚性，采用燕尾槽导轨配合丝杆传动的经典结构，这类结构具备导向精度高、负载能力强、结构紧凑的优势，相比直线导轨结构更适配手动调节的低速重载场景，手轮位置设置在操作侧，符合人工操作的人机工程学要求，操作人员站在设备正面即可完成两个方向的调节操作，无需侧身或挪动位置。安装边界方面，该工作台底部设置有标准安装定位槽，可直接固定在机床工作台面或工装基座上，整体结构紧凑，占用安装空间小，双向行程覆盖常规小件加工的调节范围，台面尺寸适配多数小型工件的装夹需求，安装时无需额外改造配套设备，可直接通过螺栓完成固定，适配性较强。在实际使用中，该工作台能够帮助操作人员快速完成工件的孔位对位、加工位置找正，减少反复装夹找正的辅助时间，尤其适合多工位小行程的加工场景，稳定的结构设计也能承受钻削、铣削加工时的切削力，避免加工过程中出现振动让刀问题，保障零件加工的尺寸精度与表面质量。
