工程用轮式装载机整机结构三维设计

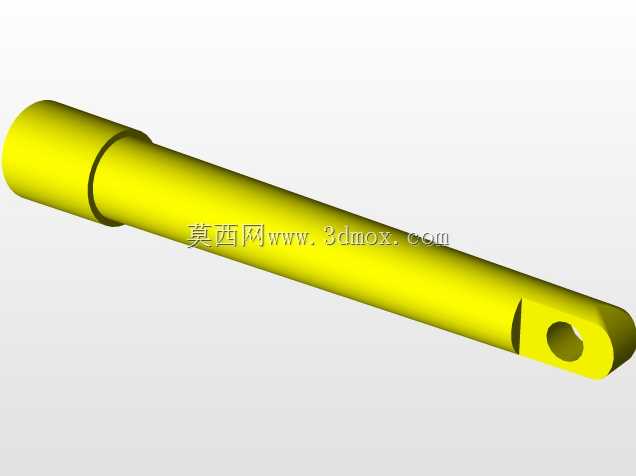

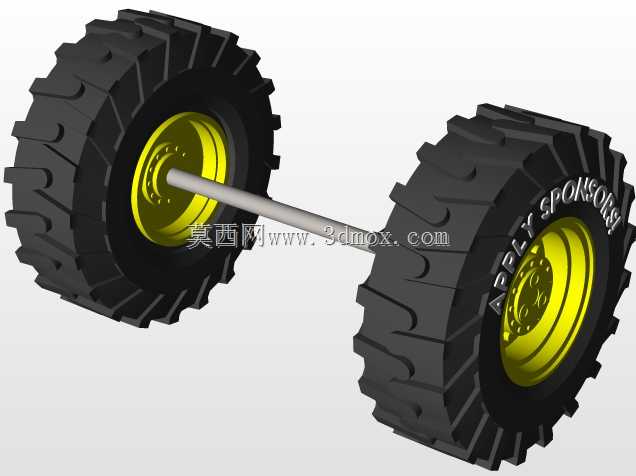

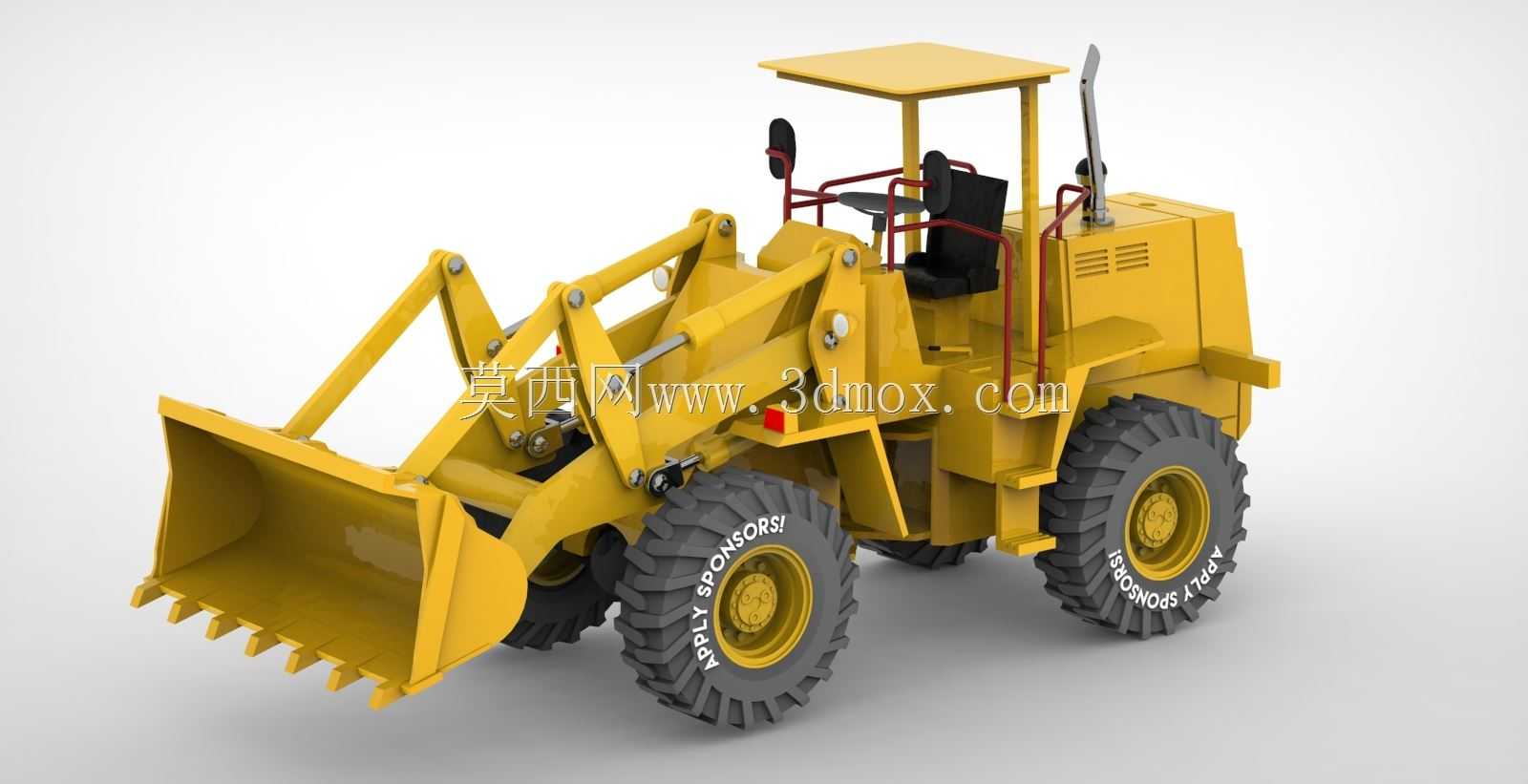

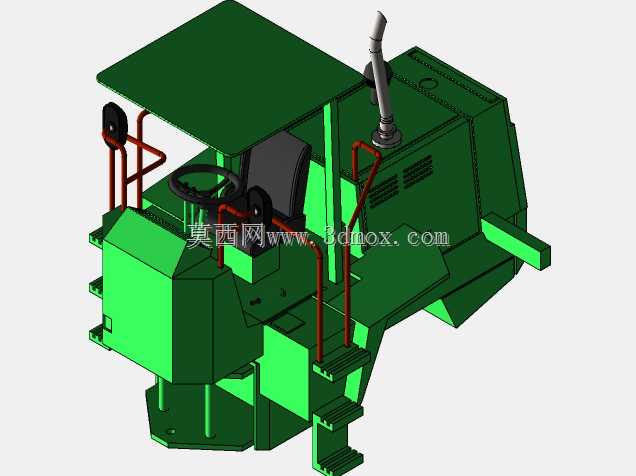

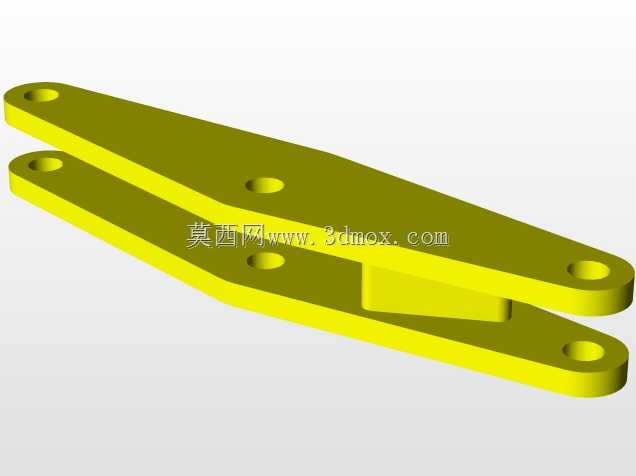

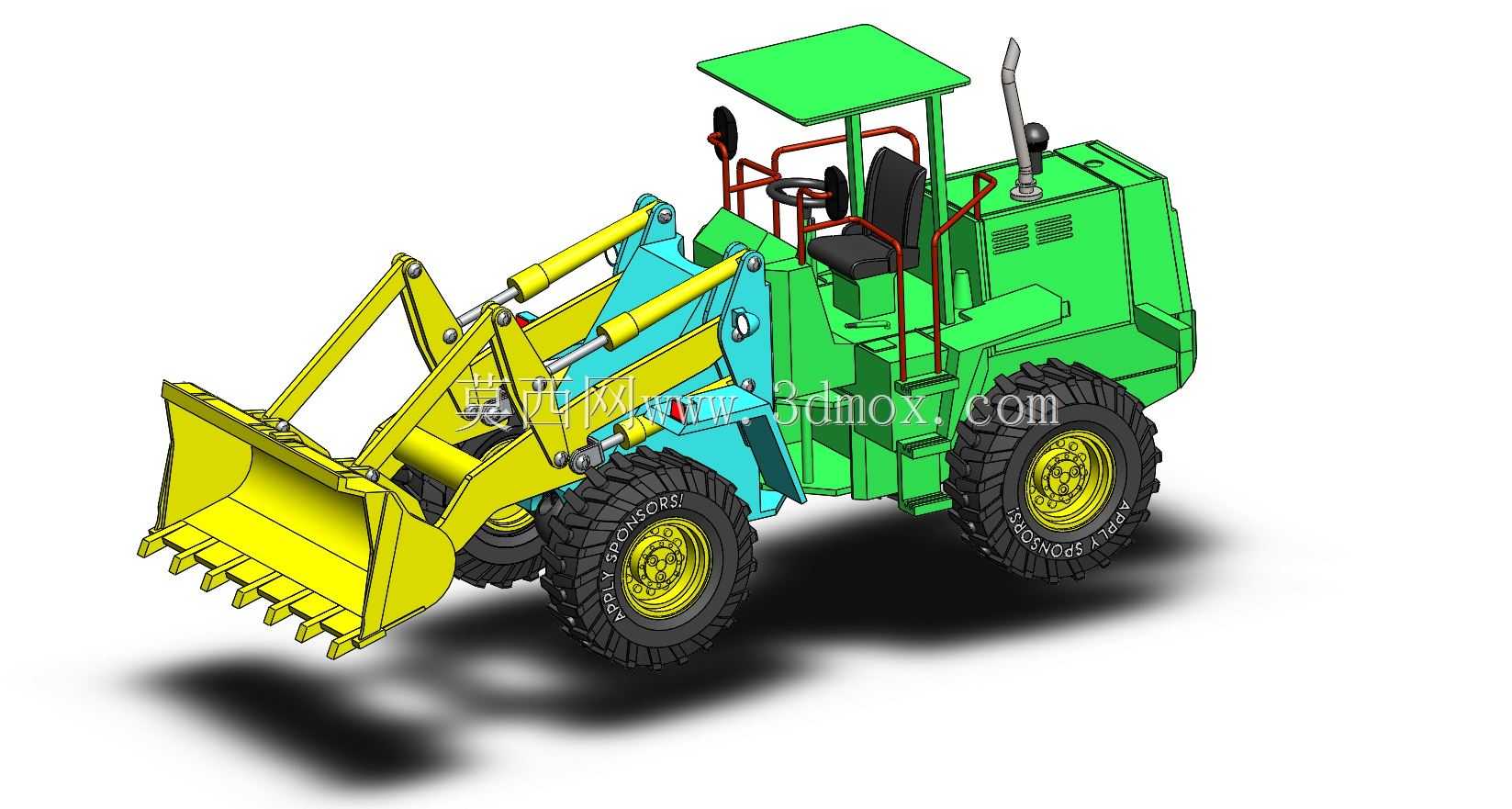

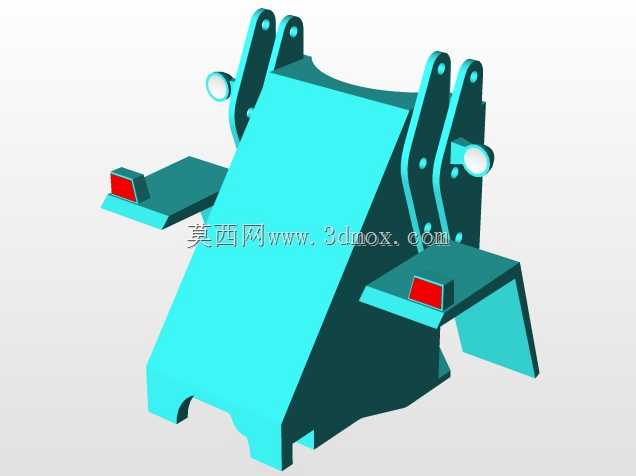

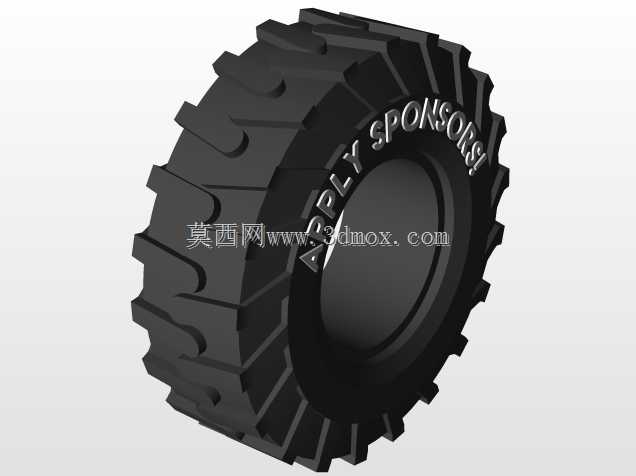

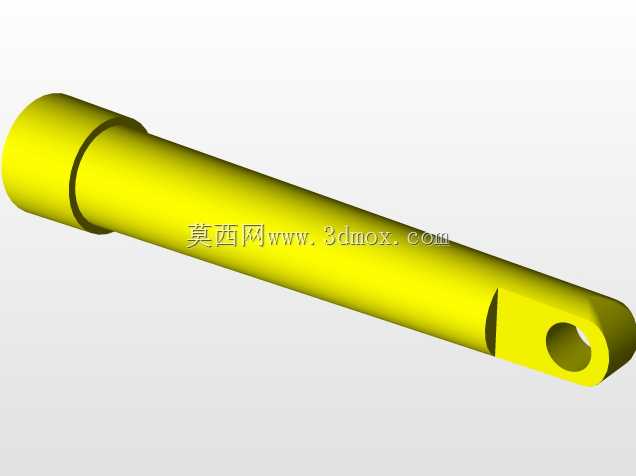

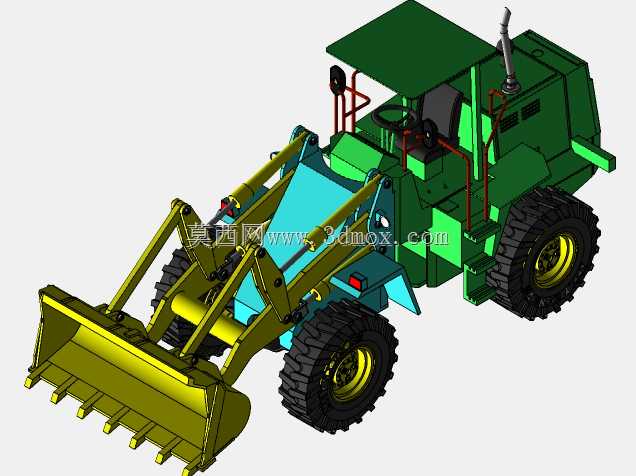

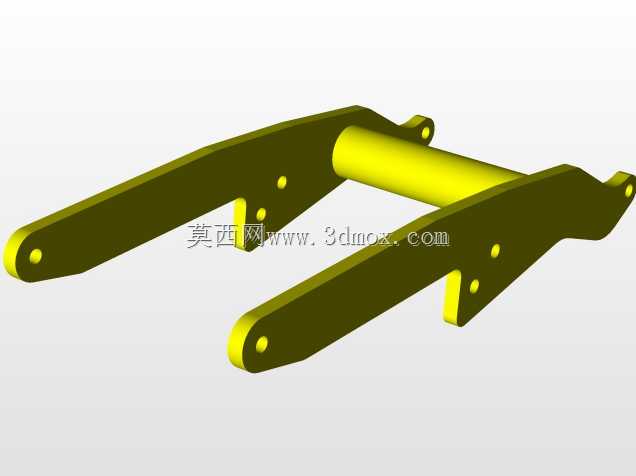

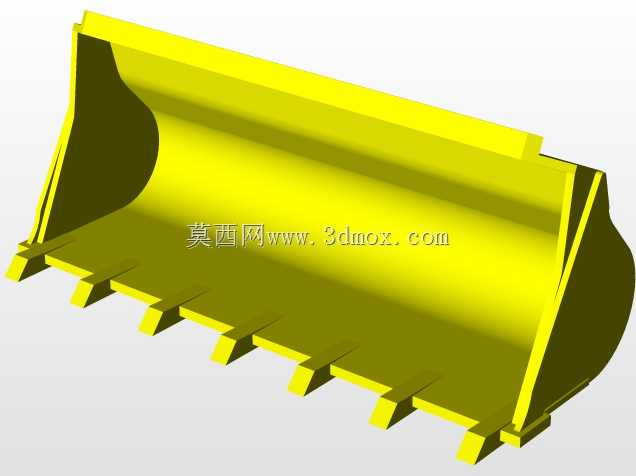

轮式装载机是土石方施工作业场景中应用极为广泛的核心工程装备，常见于露天矿山开采、基建场地平整、建筑散料转运、市政工程清障、港口货场装卸等作业场景，可高效完成铲装、搬运、卸载、轻度推平作业，搭配不同属具还可实现抓举、破碎、除雪等拓展功能，是工程施工领域提升作业效率、降低人工作业强度的关键设备。这款轮式装载机的设计围绕中小型工程作业的灵活适配需求展开，整机采用铰接式车架布局，转弯半径更小，能够在狭窄施工场地内完成转向、移位操作，适配乡镇基建、小型矿场、厂区物料周转等空间受限的作业场景。设备核心功能模块包含铲装工作装置、敞篷驾驶操作区、动力传动系统、行走轮组、液压执行单元几个部分：工作装置采用反转六连杆机构，动臂举升行程充足，铲斗收斗角度合理，作业时能够保证满斗率，同时卸料高度适配常见的自卸卡车货厢高度，可直接完成向运输车辆卸料的作业流程；铲斗斗齿采用可拆卸式结构设计，磨损后可单独更换，降低设备后期维护成本。敞篷式驾驶区的设计兼顾了视野通透性与结构轻量化，操作位周边设置安全防护栏架，座椅采用人机工程学布局，操作杆件的布置符合常规作业操作习惯，驾驶员在作业过程中可清晰观察铲斗作业状态与周边场地情况，降低作业误操作概率。行走系统采用大花纹深沟槽工程轮胎，胎面耐磨性能优异，可适配砂石路面、泥泞场地、硬质铺装路面等多种复杂路况，四轮驱动的动力布局保证设备在松软场地作业时具备足够的抓地力，避免打滑陷车。设计过程中重点考量了各部件的安装边界与运动干涉问题：动臂举升、转斗收放的全行程范围内，工作装置与车架、轮胎、驾驶区结构均无运动干涉，铰接点的位置设置兼顾了举升力传递效率与结构强度，液压管路的排布沿车架结构走向布置，预留足够的活动余量，避免设备作业过程中管路被挤压磨损。整机外形尺寸控制适配中小型作业场景的通行需求，整机宽度满足狭窄施工便道的通行要求，整机长度与轴距的配比保证设备行驶与作业过程中的稳定性，卸载距离与卸载高度的参数匹配常规散料转运作业的需求，各结构件的连接位置预留标准安装接口，方便后续部件的装配、检修与更换。设备的整体结构设计兼顾作业性能与维护便捷性，动力舱的布局预留足够的检修空间，日常保养时可便捷完成滤芯更换、油液检查、管路紧固等操作，覆盖件的结构简单可靠，能够适应工程作业场景下多粉尘、多颠簸的恶劣使用环境。
