可调式重型管钳结构三维设计

　　在民用给排水施工、工业管路运维、油气管道检修、消防管路布设等场景里，管钳是一线作业人员随身携带的核心夹持类手动工具，和普通活动扳手不同，它的钳口带锯齿形咬合结构，能牢牢卡住圆柱形金属管件、管路接头，在转动管件完成螺纹旋接、拆卸锈蚀接头、紧固大扭矩管路连接件时，不会出现打滑脱开的问题，适配的作业场景覆盖从家装PPR金属接头、镀锌水管，到工业场景的无缝钢管、不锈钢管路接头的装拆作业。

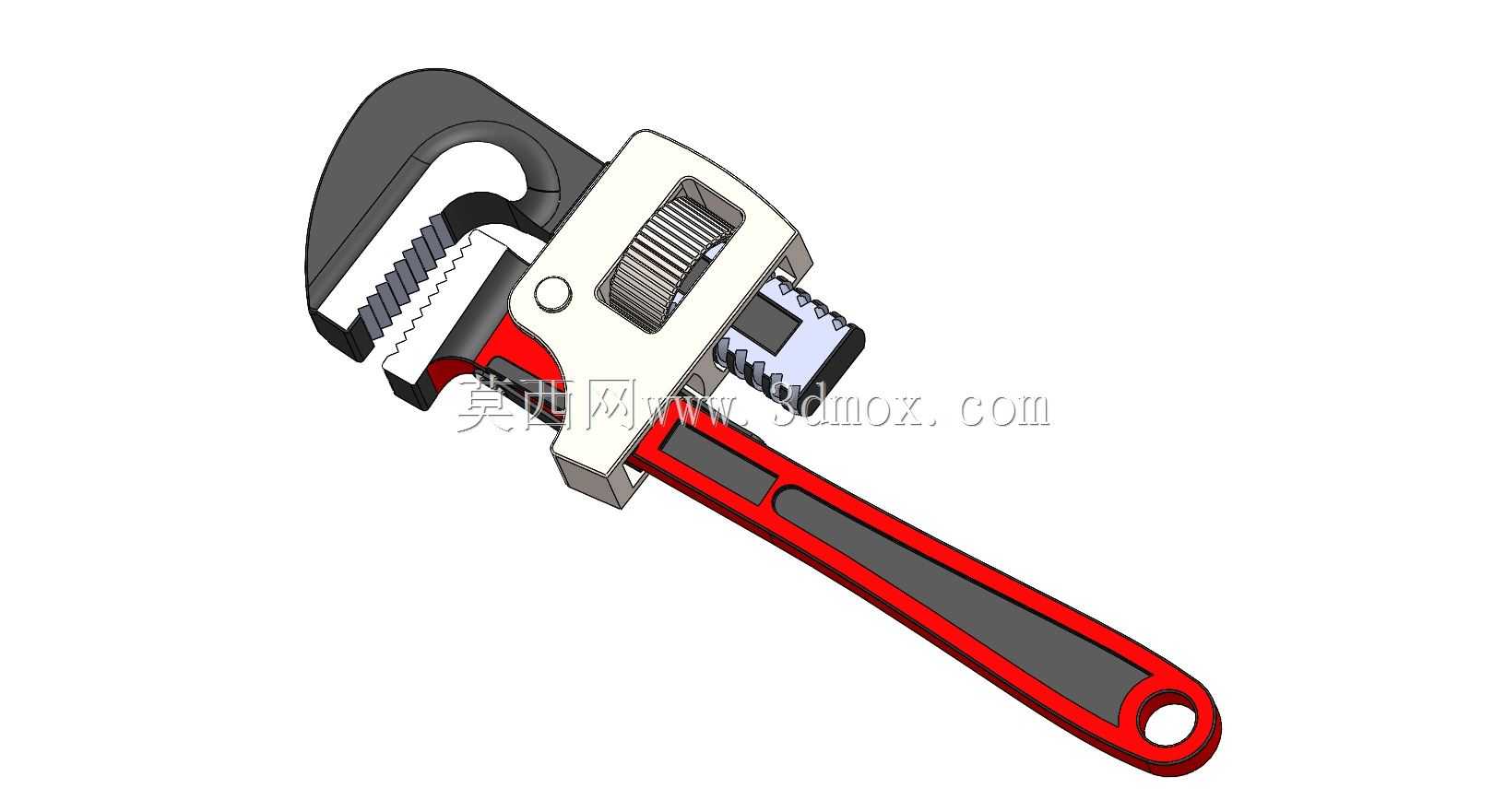

　　这款管钳的结构设计完全贴合现场作业的受力逻辑，整体分为固定钳体、活动钳颚、调节螺母、手柄包覆层几个核心部分。固定钳体和长手柄为一体化锻压结构，从钳头到手柄尾端做了连续的变截面过渡，钳头位置厚度最大，能承受咬合管件时的局部挤压应力，往手柄方向逐步收窄，在保证整体抗弯强度的前提下控制工具自重，长时间手持作业不会产生过度的负重疲劳。活动钳颚嵌在固定钳体的导向滑槽内，和调节螺母组成螺旋调节副，转动调节螺母时，活动钳颚会沿着滑槽平稳平移，实现钳口开口尺寸的连续调整，能覆盖不同外径规格的圆柱形管件夹持需求，调节过程无卡滞，调整到对应开口后，螺旋副的自锁特性可以保证夹持受力时钳口不会自行退开，避免作业过程中钳口松脱打滑。

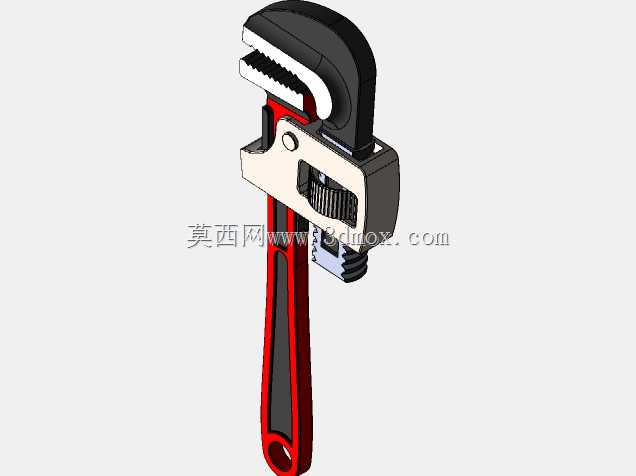

　　钳口的咬合齿做了不对称的倾角设计，朝向手柄受力方向的齿面倾角更大，当施加扳转力矩时，咬合力会随着力矩增大同步提升，管件越卡越紧，反向转动时齿面倾角变小，方便快速调整卡位，不会出现卡死难以脱开的问题。齿部的硬度设计做了差异化处理，咬合齿区域做了局部淬火处理，硬度高于普通钢制管件，长期使用不会出现齿部磨圆、咬合失效的问题，而钳体主体部分保持较好的韧性，承受大扭矩扳转时不会出现脆性断裂。手柄部分做了双色包覆结构，内层是和金属钳体贴合的硬质支撑层，外层是带防滑纹理的软质包覆层，握持时贴合手掌轮廓，施加较大扳转力时不会硌手，表面的防滑纹理在沾有油污、水渍的作业环境下也能保证握持摩擦力，避免手滑脱力。手柄尾端做了挂孔设计，作业间隙可以挂在工具架、安全腰带上，方便高空管路作业时随身携带，不会出现工具坠落的风险。

　　从安装边界和适配尺寸来看，这款管钳的最大开口尺寸覆盖常规管路施工的常用管径范围，整体长度适配手动施力的力臂需求，既不会因为力臂过短导致需要施加过大的握力，也不会因为长度过长在狭小的管井、吊顶内的管路作业场景中出现转动干涉。钳头部分的外形做了圆弧过渡处理，在贴近墙面、设备侧壁的管路位置作业时，不会因为棱角卡滞无法卡位，能适配狭窄空间内的管路装拆需求。活动钳颚的导向滑槽做了防尘结构设计，现场作业时的泥沙、铁屑、油污不容易进入滑槽内部，长期户外、工地场景使用也不会出现调节卡滞的问题，调节螺母的滚花设计在戴劳保手套操作时也能轻松转动调整开口，不需要摘下手套操作，符合现场作业的操作习惯。

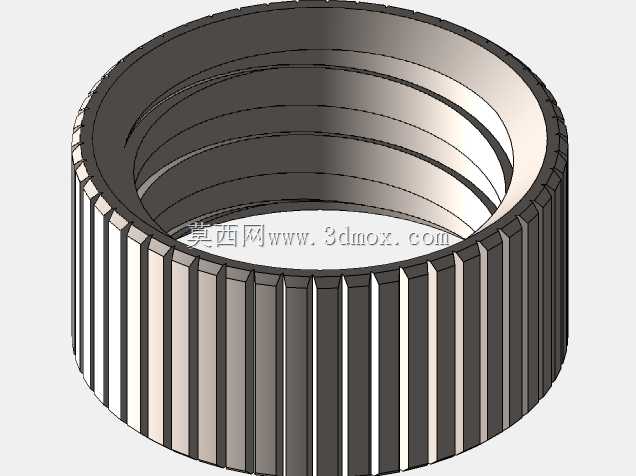

　　在结构建模过程中，各部件的配合间隙按照手动工具的行业公差要求设定，活动钳颚和滑槽的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，也不会因为间隙过大导致夹持时出现晃量，影响咬合精度。调节螺母和活动钳颚的螺纹配合做了等距建模，螺纹牙型符合传动螺纹的受力要求，承受大轴向力时不会出现滑牙问题。手柄包覆层和金属基体的贴合面做了卡位凸台结构，保证包覆层不会在受力时和金属钳体出现相对滑动，长期使用不会出现包覆层松脱移位的问题。钳口的齿形建模完全按照实际加工的齿形参数绘制，咬合时的接触面积分布均匀，不会出现局部应力集中导致齿部崩裂的问题。
