汽车通风划线打孔盘式制动结构

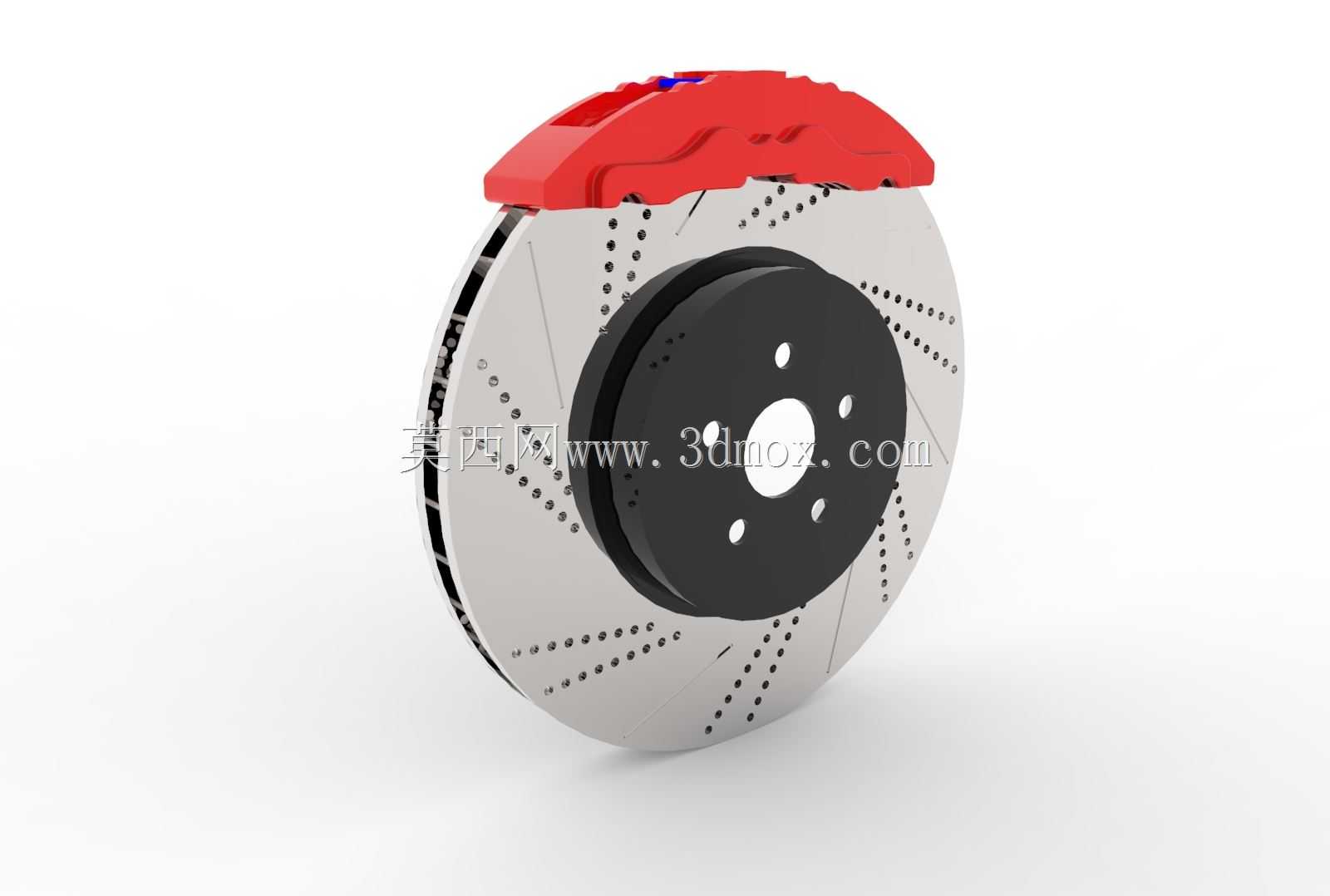

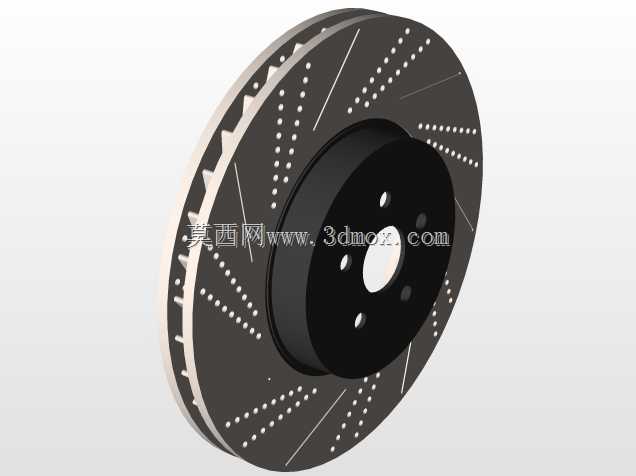

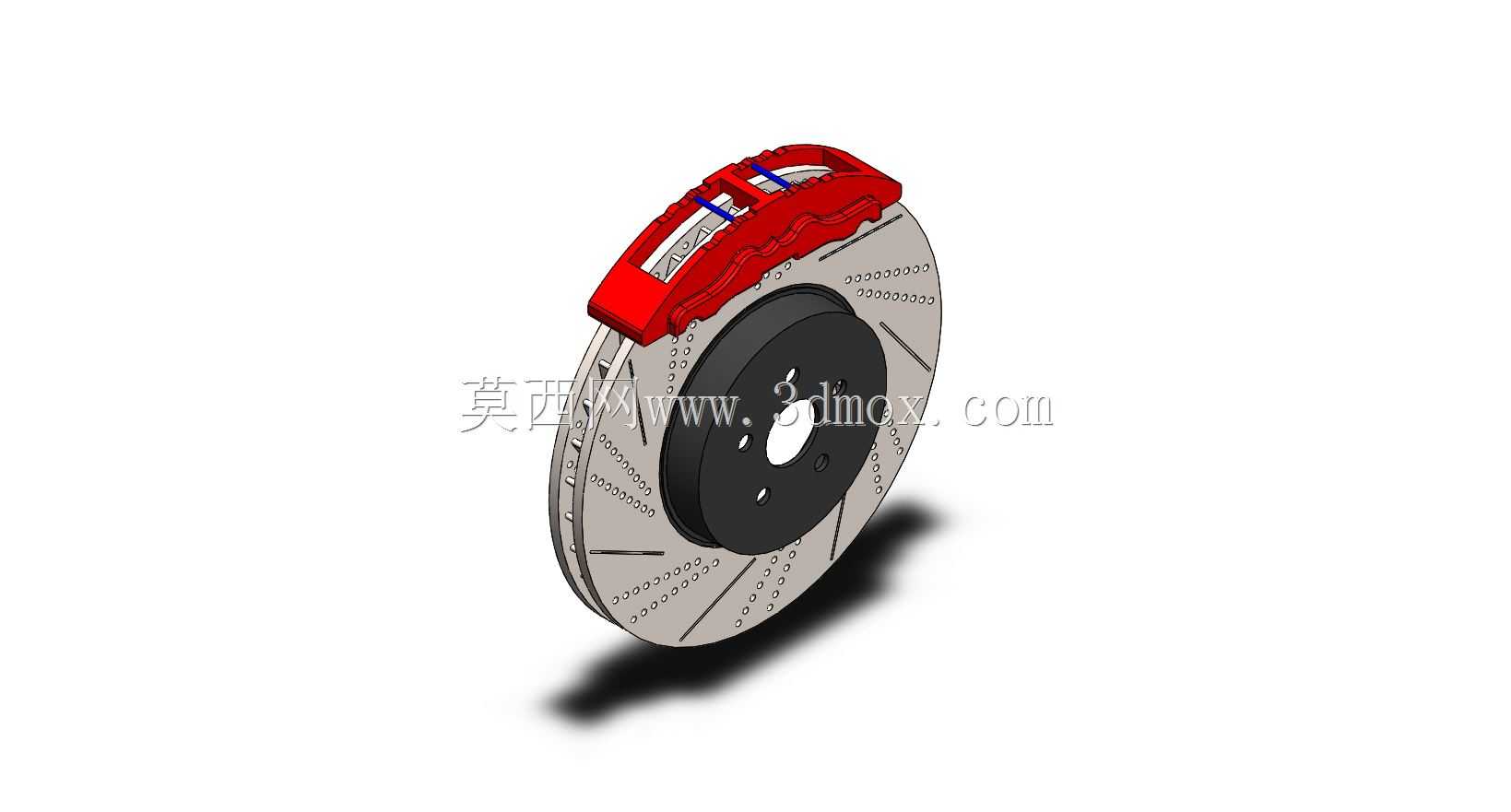

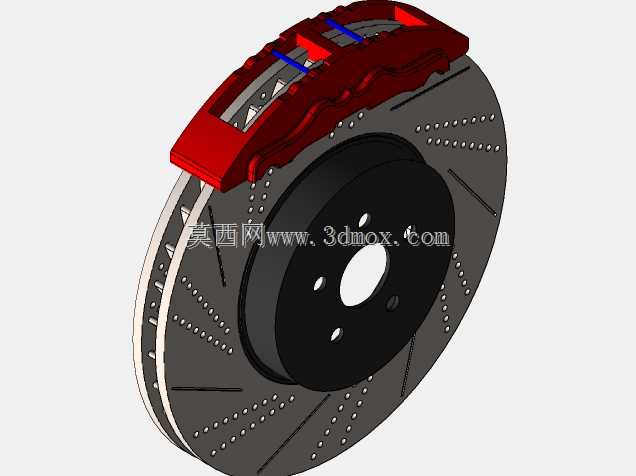

　　这套盘式制动结构的三维建模，完全围绕乘用车前轮制动的实际工况展开设计，日常在乘用车、轻型商用车的行车制动、驻车辅助制动场景中都能见到同类型结构的应用，相比传统鼓式制动，这类盘式结构散热效率更高，连续制动下的热衰退表现更稳定，在高频制动的城市通勤、山路下坡工况下能保持更线性的制动力输出。从结构功能来看，制动盘通过中心安装孔与轮毂轴承单元配合，随车轮同步转动，制动卡钳固定在转向节的安装支架上，卡钳内部的活塞在制动液压力推动下，会推动两侧摩擦片压紧制动盘的摩擦工作面，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速或停驶。这次建模还原的是通风划线打孔型制动盘，盘体内部设计有径向通风道，车辆行驶时气流会顺着通风道穿过盘体内部，

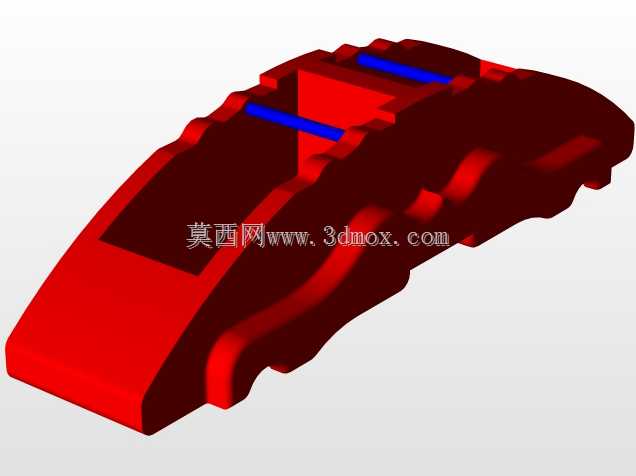

　　带走摩擦产生的热量，盘面的划线与打孔结构，一方面可以在摩擦片接触时刮除摩擦片表面的磨屑，避免磨屑在摩擦面形成滑移层降低制动摩擦力，另一方面也能打破盘面的水膜，在雨天行驶时快速排走摩擦面的积水，减少水衰退带来的制动距离延长问题。设计过程中首先确定了安装边界尺寸，中心定位孔的直径、周边四个安装螺栓的孔位节圆直径完全匹配主流紧凑型乘用车的轮毂安装参数，制动盘的摩擦工作面外径、厚度预留了摩擦片磨损后的调整余量，卡钳的安装跨距、与转向节的连接孔位也对应常规麦弗逊前悬架的安装空间，避免装车时与轮毂、悬架拉杆、防尘罩等周边部件发生运动干涉。卡钳部分采用浮动式卡钳结构设计，相比固定式卡钳结构更紧凑，占用轮辋内部空间更小，

　　卡钳壳体的造型做了轻量化的筋位设计，在保证制动时壳体刚度、避免受力变形导致摩擦片偏磨的前提下，尽可能降低非簧载质量，提升车辆的悬架响应表现。建模时对摩擦片的摩擦材料厚度、钢背强度做了结构校核，摩擦片的磨损极限位置设置了对应的限位结构参考，当摩擦材料磨损到极限厚度时，卡钳上的报警片会接触制动盘发出异响，提醒使用者更换摩擦片。制动盘的摩擦面平面度、端面跳动公差在建模时也做了对应基准设置，避免装车后出现制动抖动、方向盘摆振的问题，盘面的打孔位置避开了应力集中区域，防止长期制动冷热交替下盘体出现裂纹。从实际装配逻辑来看，这套结构的安装顺序是先将制动盘固定在轮毂法兰上，打紧安装螺栓后测量端面跳动量，确认符合公差要求后再安装卡钳支架，

　　将卡钳壳体滑套在支架的导向销上，导向销上的防尘套、润滑结构也在模型中做了还原，保证卡钳滑动顺畅，避免出现制动拖滞、摩擦片偏磨的问题。另外卡钳顶部的放气螺钉结构也做了细节还原，在制动系统加注制动液时，可以通过这个螺钉排出管路内部的空气，避免空气可压缩性导致制动踏板偏软、制动力不足的问题。整个结构的尺寸设计充分考虑了轮辋的适配性，17寸及以上的常规乘用车轮辋都可以容纳这套制动结构，不需要额外加装轮辋垫片或者调整轮距，卡钳的外轮廓与轮辋辐条之间预留了足够的安全间隙，避免车辆行驶过程中颠簸跳动时卡钳与轮辋发生碰撞。
