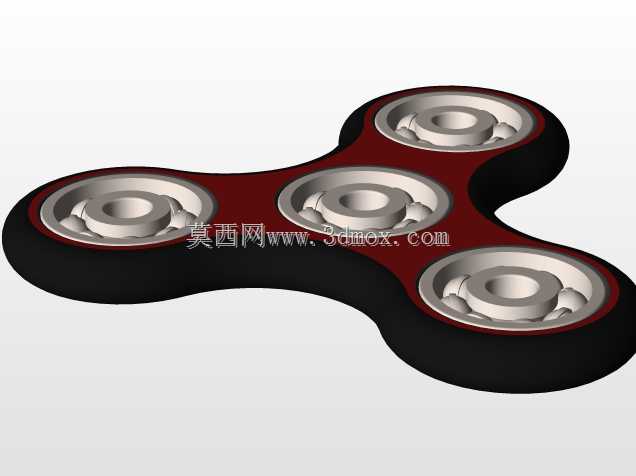

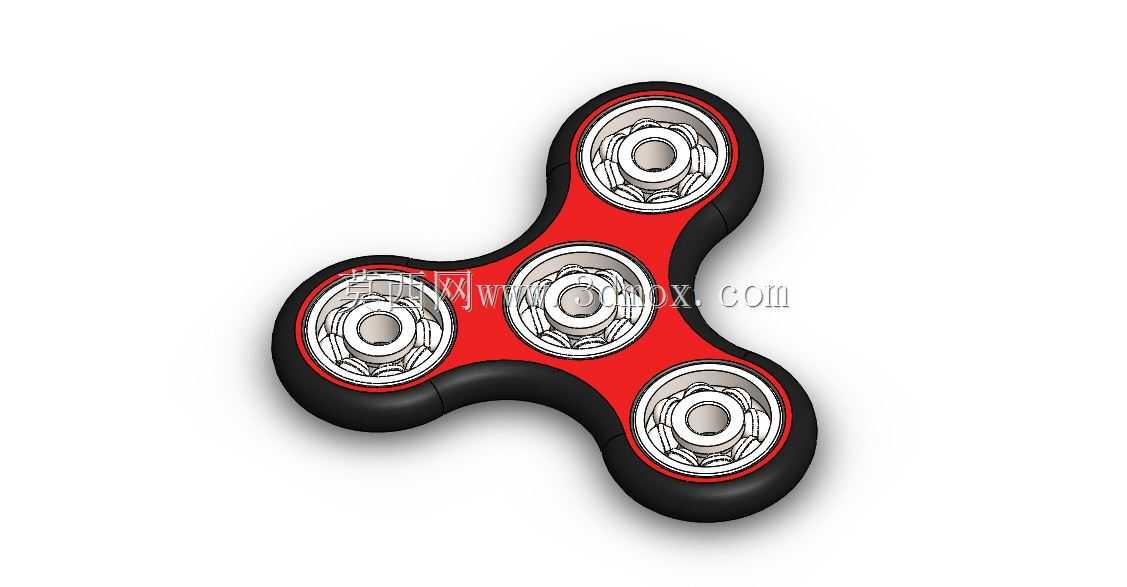

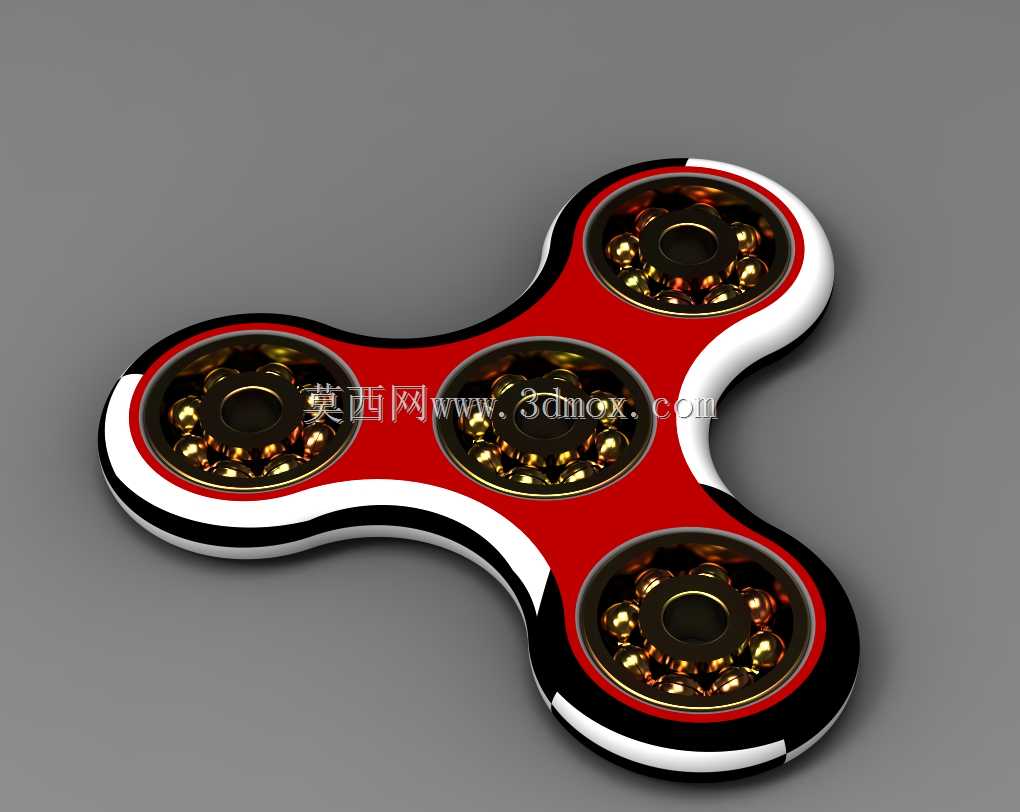

三叶指尖陀螺结构设计三维数模

　　这款三叶式指尖旋转玩具的结构设计，核心围绕手持旋转的动平衡需求展开，三个叶瓣沿中心呈120度均匀分布，从根源上抵消旋转过程中的偏心载荷，避免高速转动时出现振手的问题。中心位置预留标准轴承安装位，适配常规608系列深沟球轴承，轴承内圈与中心压盖过盈配合，压盖表面做圆弧收边处理，贴合手指指腹的接触弧度，长时间捏持也不会产生硌手的不适感。每个叶瓣的端部都嵌入环形配重块，配重块采用高密度铜质材质，沿叶瓣端部的环形槽均匀排布钢珠，既可以提升整体转动惯量，延长单次旋转的持续时长，也能通过钢珠的活动微调动态平衡，抵消加工误差带来的微小偏心量。

　　从实际使用场景来看，这类手持旋转物件主要用于日常手部动作的注意力承载，适合需要手部小动作辅助集中注意力的场景，转动时叶瓣边缘做三层阶梯收边，最外层为软质接触层，即便转动过程中误碰到周边物体，也不会产生硬磕碰造成物件损伤或者周边物品刮花。整体外形轮廓的最大回转直径控制在75mm范围内，单叶瓣从中心到端部的长度不超过35mm，日常放置在口袋中不会产生突出的硌碰感，整体厚度控制在12mm，和常规打火机的厚度接近，便携性满足日常随身携带的需求。

　　设计过程中首先确定中心轴承的安装边界，轴承外圈与主体框架的配合公差选取H7/k6的过渡配合，既保证装配后轴承不会出现松脱转动，也不需要过大的压装力就能完成组装。三个叶瓣的主体框架采用一体化结构设计，避免拼接结构带来的连接松动问题，叶瓣表面的红黑白三色分层结构，通过不同厚度的台阶面实现，装配时对应嵌入不同颜色的装饰层，不需要额外的粘接剂就能通过台阶限位固定，长期使用也不会出现装饰层起翘脱落的问题。每个叶瓣端部的配重槽深度控制在5mm，配重钢珠装入后通过压环封边，压环与槽位采用小过盈配合，钢珠在槽内保留0.1mm的活动间隙，转动时钢珠可以在槽内小幅位移，自动补偿整体的动平衡偏差，即便三个叶瓣的加工重量存在0.5g以内的误差，也能通过钢珠的位置调整实现平稳转动，降低对零件加工精度的过高要求，适配批量生产的工艺需求。

　　从结构强度角度考虑，主体框架的最小壁厚设置为1.8mm，叶瓣与中心连接的过渡位置做R3的圆角过渡，避免应力集中导致摔落时出现连接位置断裂的问题。中心压盖与主体的连接采用卡扣式结构，压盖上设置三个均匀分布的卡扣，对应卡入主体框架内侧的卡槽，装配后压盖表面与主体框架表面齐平，没有突出的结构，捏持时不会有凹凸的剐蹭感。配重块外侧的装饰圈采用亮面抛光处理，转动时可以形成连续的反光环，提升旋转过程中的视觉效果，装饰圈与配重槽的配合间隙控制在0.05mm，不会因为间隙过大在转动时产生晃动异响。整体结构没有多余的零散小零件，日常维护只需要定期擦拭中心轴承位置的灰尘即可，不需要额外加注润滑油，轴承自带的润滑脂就能满足长期低载荷转动的使用需求。
