手动多路液压换向控制阀三维设计

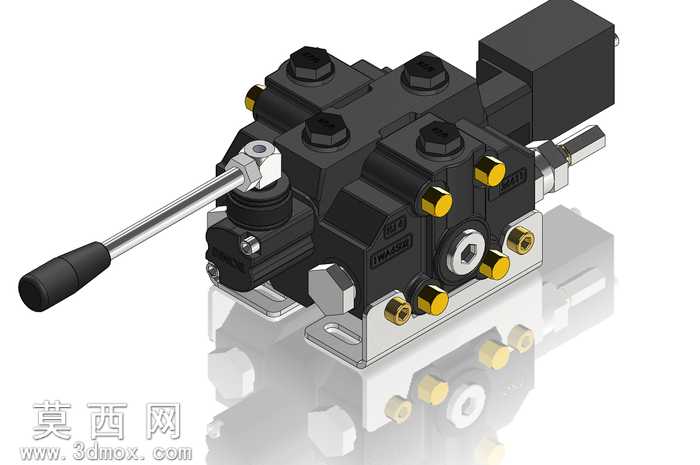

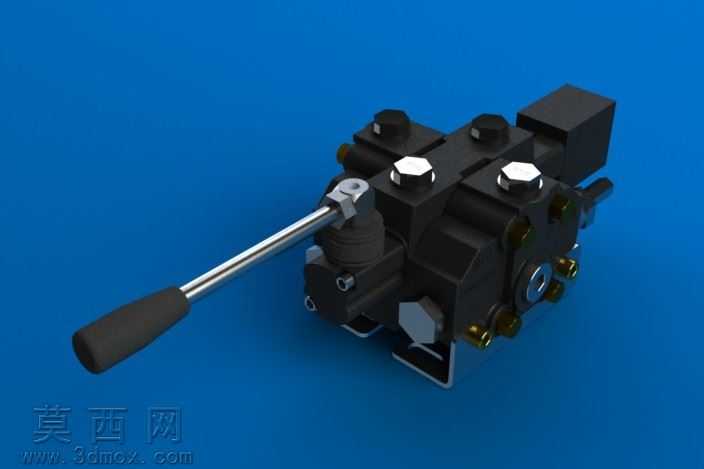

本作品为手动控制式多路液压换向阀的三维建模设计，建模过程严格遵循液压元件的实际生产尺寸规范，完整还原了该类液压阀的全部结构细节。建模阶段首先搭建整体装配基准，以阀体主体作为核心固定件，依次完成操作手柄组件、阀芯组件、密封端盖、电磁控制模块、油口接头等各个子零件的独立建模，再按照实际装配关系完成整体装配约束，确保各活动部件的运动行程与实际产品一致。材质渲染方面，针对不同零件的实际材质做了区分设置：阀体主体采用铸钢哑光深灰材质，还原铸造阀体的粗糙金属质感；操作手柄的握持部分采用黑色防滑橡胶材质，手柄金属杆采用镀铬亮面金属材质，突出金属杆件的光洁质感；各个油口堵头、调节旋钮采用黄铜金色金属材质，与黑色阀体形成清晰的视觉区分；密封端盖、安装底座采用镀锌钢板材质，呈现淡银色金属质感；电磁控制模块的外壳采用黑色哑光工程塑料材质，还原电气部件的外壳质感。结构设计上，该阀为片式多路换向结构，集成了手动操作杆与电磁辅助控制单元，阀体上设置多组进出油口，可同时控制多条液压回路的通断与换向，每个油口都配置了对应的密封堵头与调节螺钉，阀体底部设置带安装孔的固定底座，方便将阀组固定在液压设备的安装面上；手柄与阀芯的连接部位设置了万向铰接结构，保证手柄扳动时可以顺畅带动阀芯做轴向移动，实现油路的切换控制，各阀芯与阀体的配合部位都预留了密封件的安装位置，还原液压阀的密封设计逻辑。设计过程中重点还原了液压阀的细节特征，包括阀体表面的安装定位凸台、油口的螺纹特征、紧固件的六角端头特征、手柄的防滑纹理、电磁模块的接线端结构，所有细节都按照实物比例还原，没有做过度简化，既可以作为液压系统设计的参考元件，也可用于液压原理教学的演示模型，直观展示手动多路换向阀的内部结构与工作原理，帮助理解液压控制回路中换向阀的作用与装配关系。
