单立柱双层电缆槽天花板吊装支撑构件

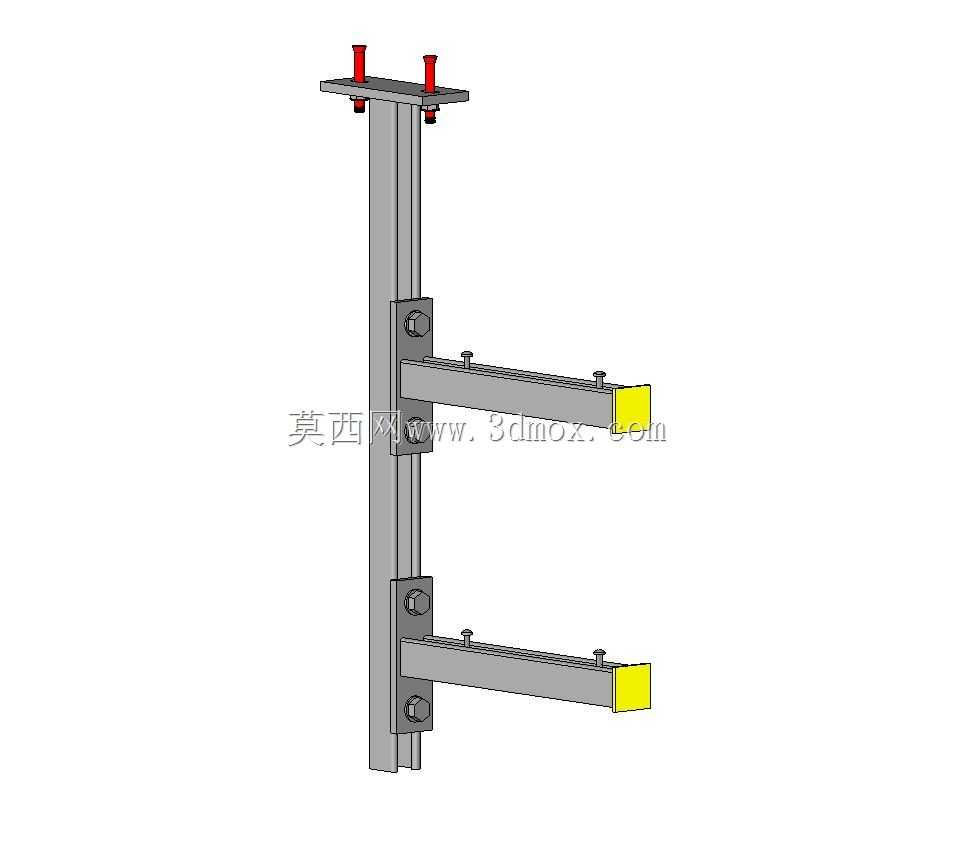

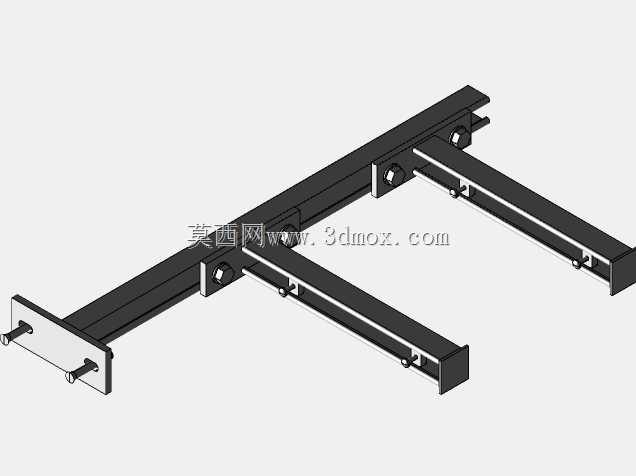

该支撑构件主要应用于室内建筑机电安装领域，适配各类工业厂房、商业综合体、数据机房等场景的顶部线缆敷设作业，专门用于在混凝土天花板下方承托电缆槽盒，为强电、弱电、控制类线缆提供稳定的架空敷设路径，避免线缆直接铺设在顶面或随意垂挂带来的安全隐患与运维难题。在实际使用场景中，这类支架可根据现场线缆排布需求灵活调整托架的安装高度，适配不同宽度、不同荷载等级的电缆槽安装要求，相比传统的现场焊接支架，该构件采用全参数化的模块化设计思路，所有连接点位均采用螺栓紧固的装配方式，无需现场动火作业，既能够降低安装过程中的火灾风险，也能大幅缩短现场施工的周期，减少安装环节的材料浪费。从功能特性来看，构件顶部设置了带膨胀螺栓固定位的安装顶板，能够牢牢贴合混凝土天花板基面，通过膨胀螺栓与建筑结构形成可靠的受力连接，单根竖向立柱作为主要的受力承载体，采用槽型截面型材制作，具备优异的抗弯折性能，能够承受上下两层托架传递的槽盒与线缆的总荷载，避免长期使用后出现支架变形、下沉的问题。两层水平托架分别通过抱箍式锁紧件固定在立柱上，锁紧件可沿着立柱的槽道上下滑动调整位置，施工人员可根据现场槽盒的排布间距、线缆的弯曲半径要求灵活确定两层托架的间隔距离，托架端部设置的黄色端帽能够避免型材锐边划伤施工人员或线缆外皮，同时也能对槽盒的端部位置起到一定的限位作用，防止槽盒在长期使用过程中从托架侧端滑脱。在设计过程中，设计人员充分考虑了现场安装的边界条件，顶部安装板的螺栓孔位间距适配常规的膨胀螺栓安装尺寸，立柱长度可根据现场天花板到线缆敷设层的净高需求进行参数化调整，水平托架的伸出长度可匹配常用的100mm到300mm宽度的电缆槽安装要求，所有连接螺栓均采用标准的五金紧固件，施工人员仅需使用常规的扳手工具即可完成全部装配作业，无需定制特殊的安装工具。同时该支架的结构受力经过合理优化，在保证足够承载能力的前提下尽可能减少了材料的用量，整体自重较轻，单人即可完成搬运与安装作业，能够有效降低高空作业的施工难度，两层托架的排布方式也能充分利用垂直方向的空间，在有限的吊顶空间内实现更多回路线缆的分层敷设，方便后期运维过程中对不同类型的线缆进行区分管理，减少不同电压等级线缆之间的信号干扰问题。
