双梁电动桥式起重设备三维结构设计

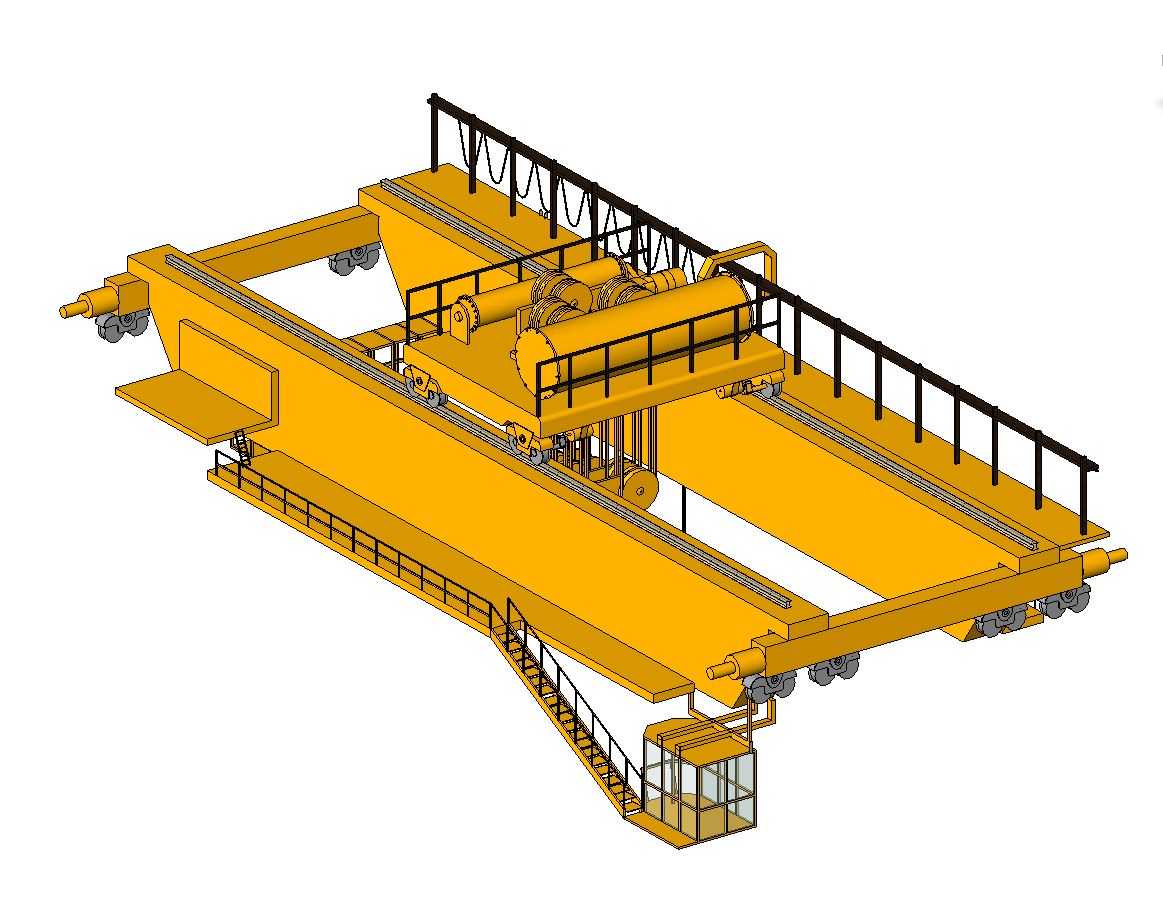

这款电动桥式起重机的三维结构设计，核心面向室内工业生产场景的物料转运需求，广泛适配机械加工车间、冶金生产厂房、仓储物流库区、重型装备装配车间等固定跨距的作业空间，承担生产环节中重型工件、原材料、成品设备的垂直起升与水平跨区转运任务，是离散制造流程中衔接各工序物料流转的核心起重装备。设备整体采用双主梁桥式承载结构，由平行布置的两根箱型主梁作为核心承载框架，主梁两端通过端梁总成搭接在厂房两侧预设的轨道基础上，可沿厂房纵向轨道完成长距离水平移动，覆盖整个作业跨距内的吊运范围。主梁上方架设带安全防护护栏的走台结构，走台一侧设置斜向爬梯连通主梁端部的司机操作室，操作室采用全景玻璃围护结构，为操作人员提供无遮挡的作业视野，便于精准观察吊点位置与周边作业环境。主梁下方配置可沿主梁横向移动的起重小车总成，小车上集成起升卷扬机构、运行驱动机构与滑轮组吊具系统，可完成垂直方向的重物起升与沿主梁方向的横向移动，配合主梁整体的纵向运行，实现作业跨距内三维空间任意点位的重物吊运覆盖。设计过程中充分考虑设备的安装边界条件，主梁跨度严格匹配厂房立柱的预设跨距，端梁行走轮距适配厂房轨道的安装间距，设备整体起升高度对应厂房轨顶到作业地面的净空高度，避免运行过程中与厂房结构、车间内其他固定设备发生干涉。结构设计上采用箱型梁焊接结构形式，在保证整体承载刚度的前提下控制设备自重，降低运行过程中的驱动负载与轨道承压；走台护栏高度符合工业安全防护标准，爬梯设置防滑踏步与扶手，操作室设置防碰撞缓冲结构，各运行机构均预留检修维护的操作空间，起升机构配置多组滑轮组实现重载起升的力臂放大，驱动轮组采用防滑轮缘结构避免运行脱轨，整体结构兼顾承载性能、运行稳定性与作业安全性，可适配不同额定起重量的重载吊运需求，满足常规工业场景下连续高频次的起重作业要求。
