多层商业建筑室内机电管线排布设计

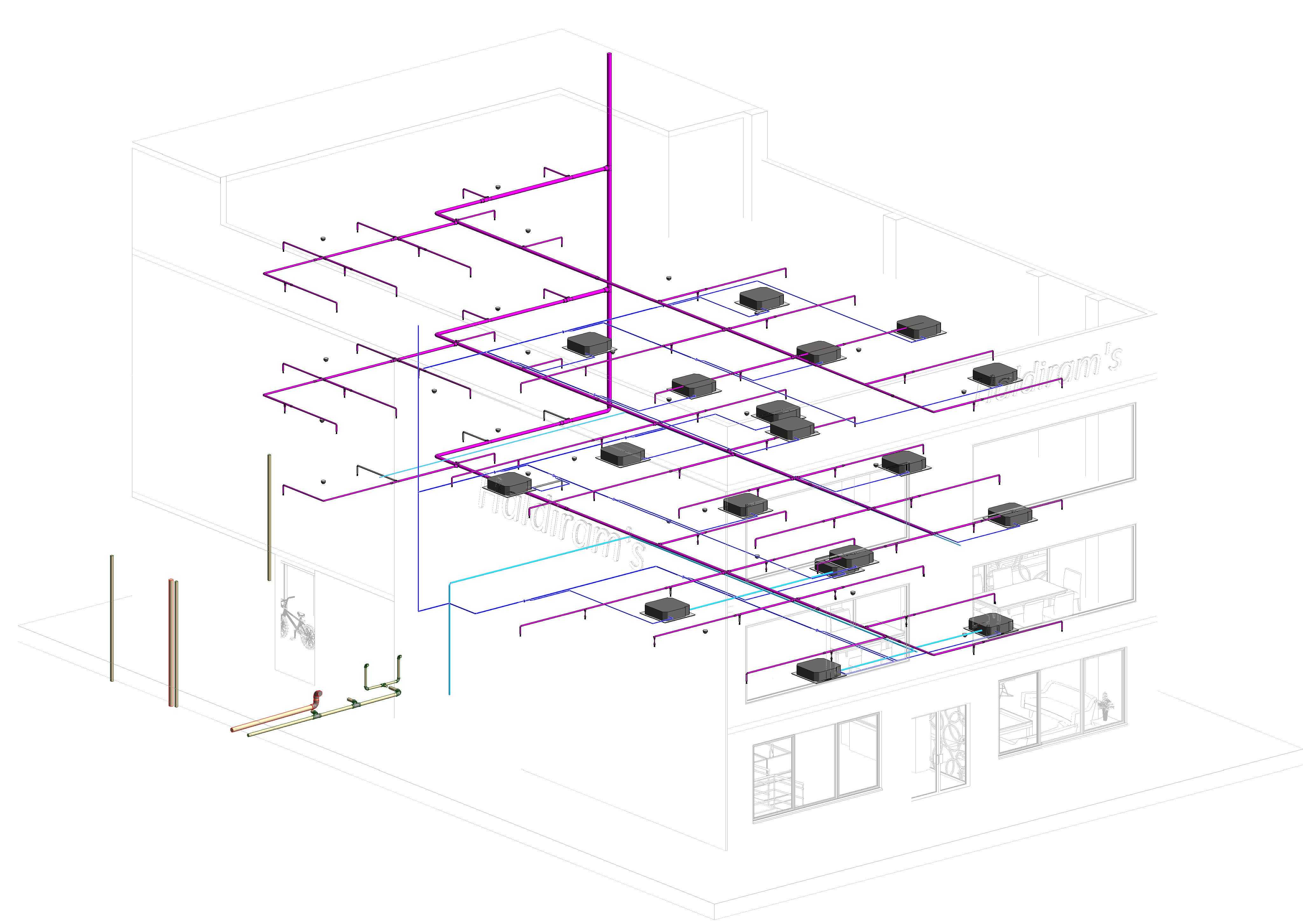

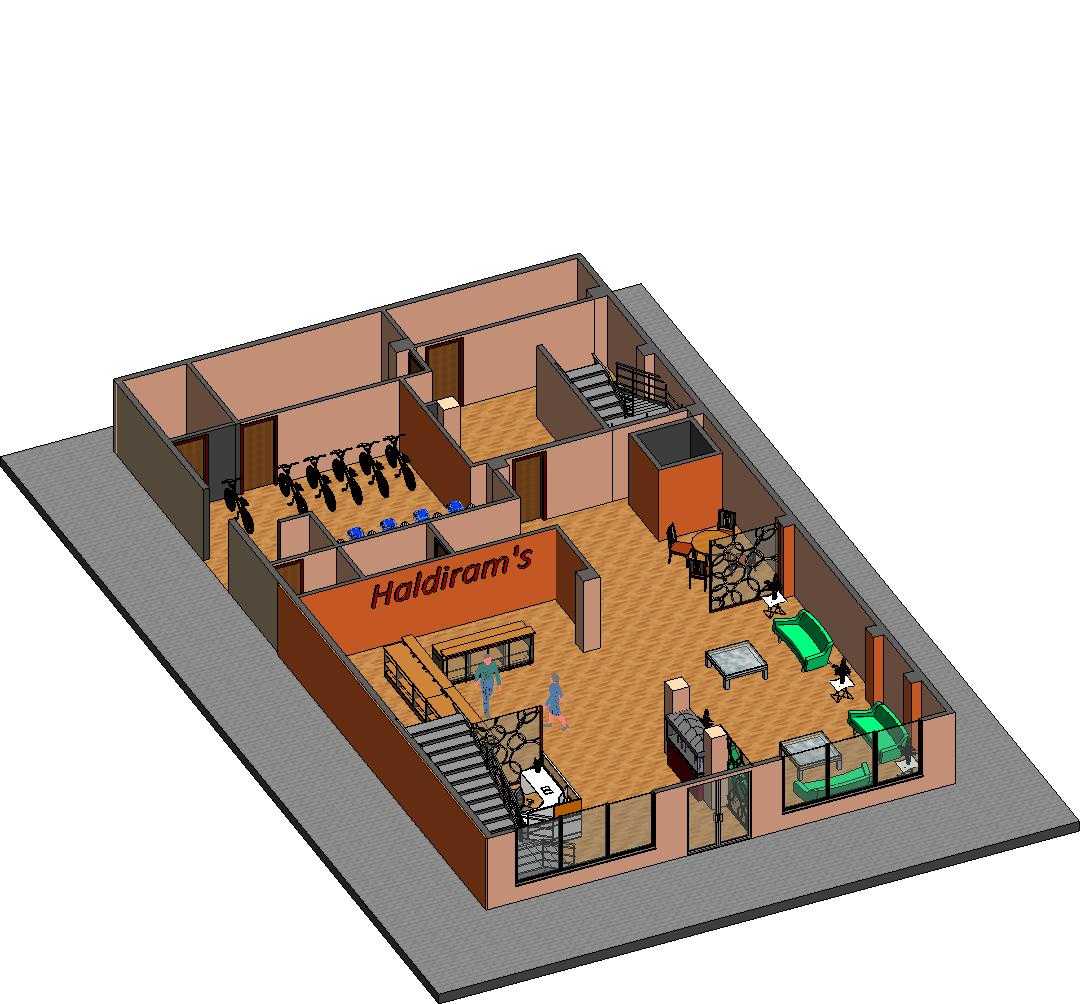

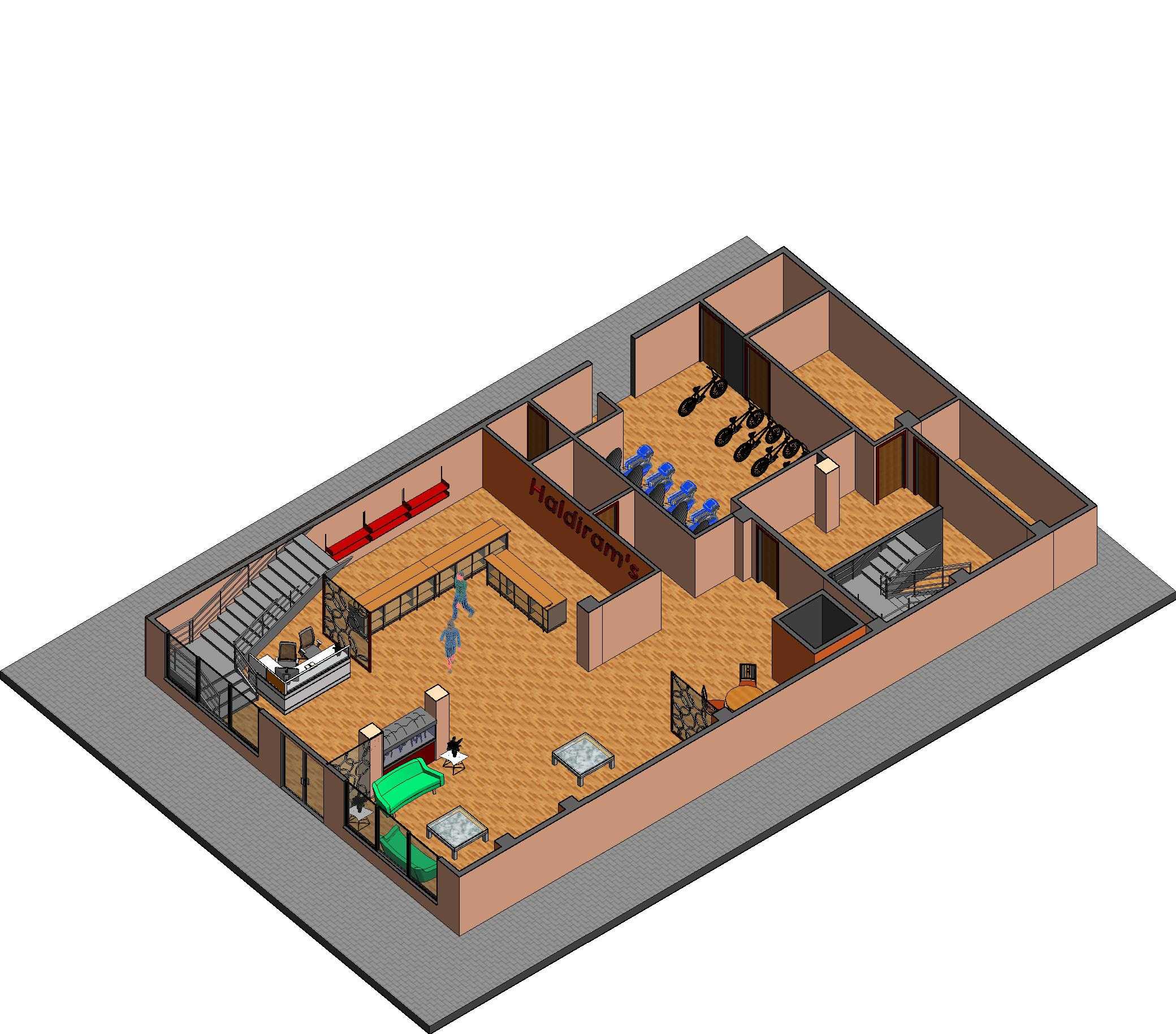

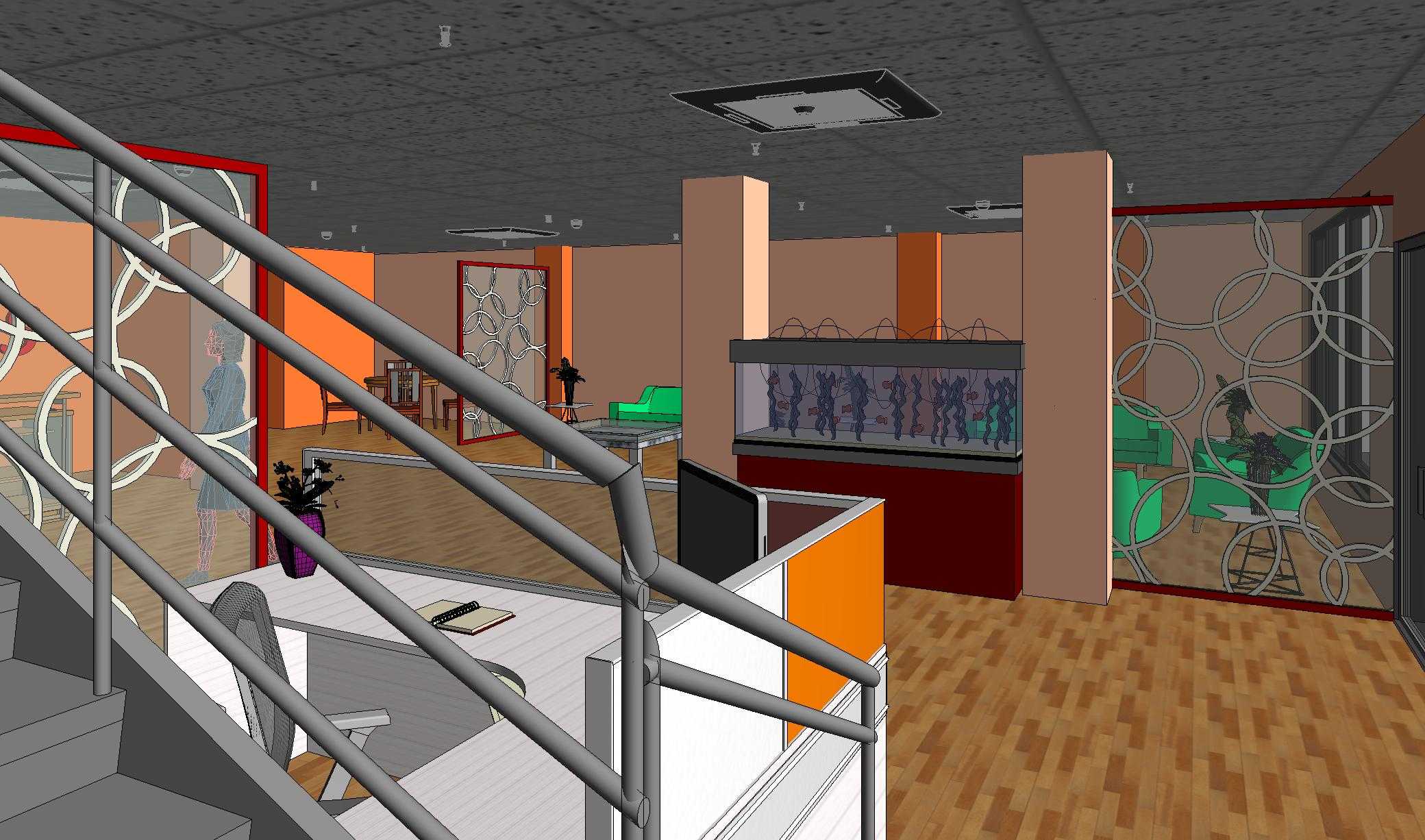

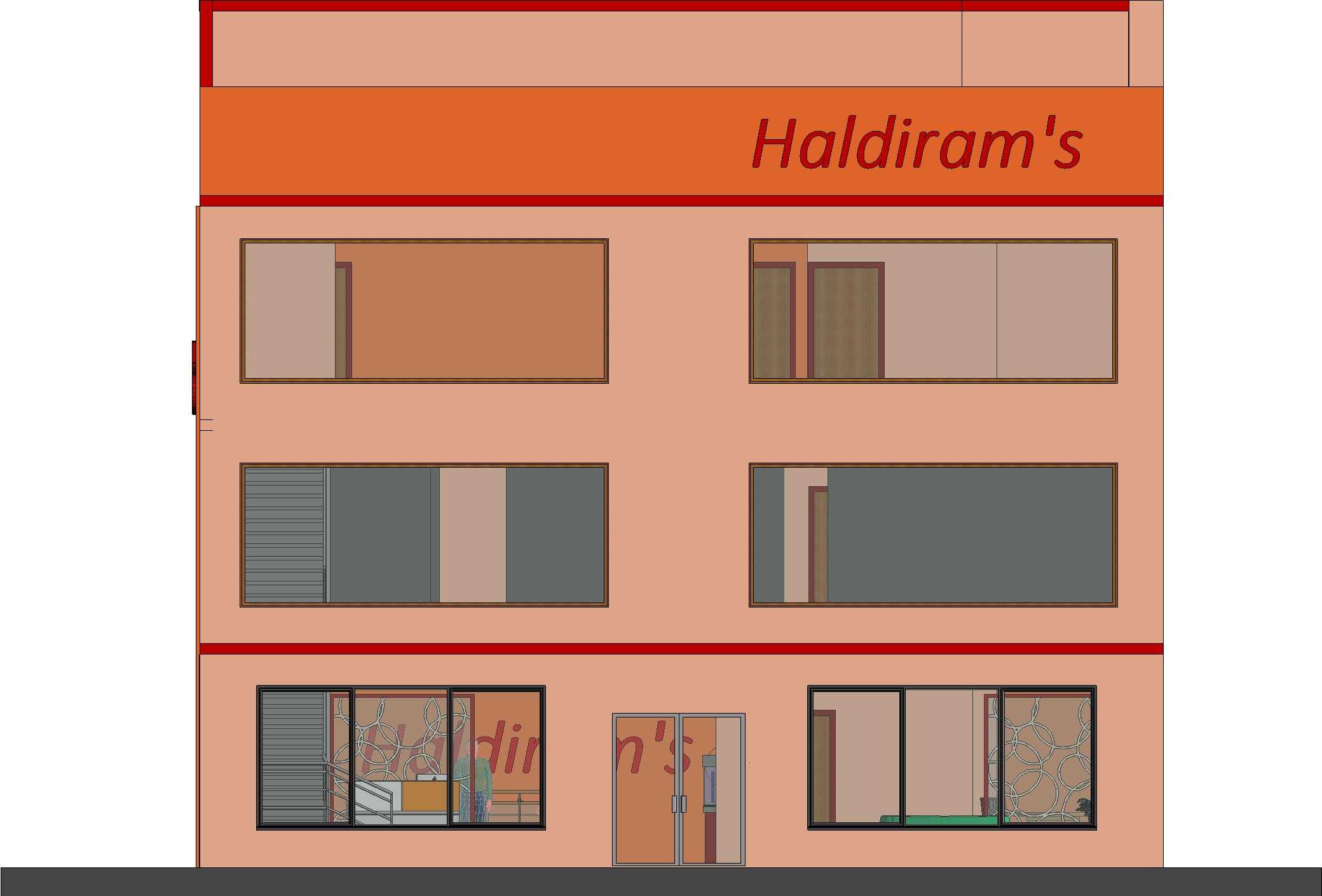

这套三维设计成果聚焦多层商业建筑内部的机电管线系统排布，核心解决建筑施工阶段各专业管线交叉碰撞、净空不足的常见工程痛点。从实际工程应用场景来看，这类管线综合设计多用于商业门店、小型办公建筑的机电施工前置校验，在施工前通过三维可视化的方式，梳理暖通空调、给排水、电气桥架等不同专业管线的走向与标高，避免现场施工阶段出现管线打架、返工拆改的问题，有效压缩现场施工的协调周期。

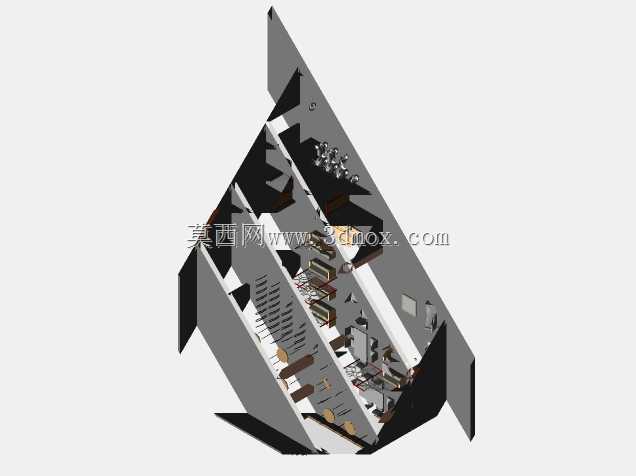

设计过程中优先遵循小管让大管、有压让无压、弱电让强电的管线排布原则，将大截面的主风管设置在靠近结构梁底的最高层区域，减少风管弯折带来的风阻损耗；给排水管线沿墙体与柱边排布，预留足够的检修操作空间，同时避开后期室内装饰的吊顶造型区域；不同系统的管线采用差异化的色彩区分，方便现场施工人员快速识别对应系统，降低管线错接的概率。

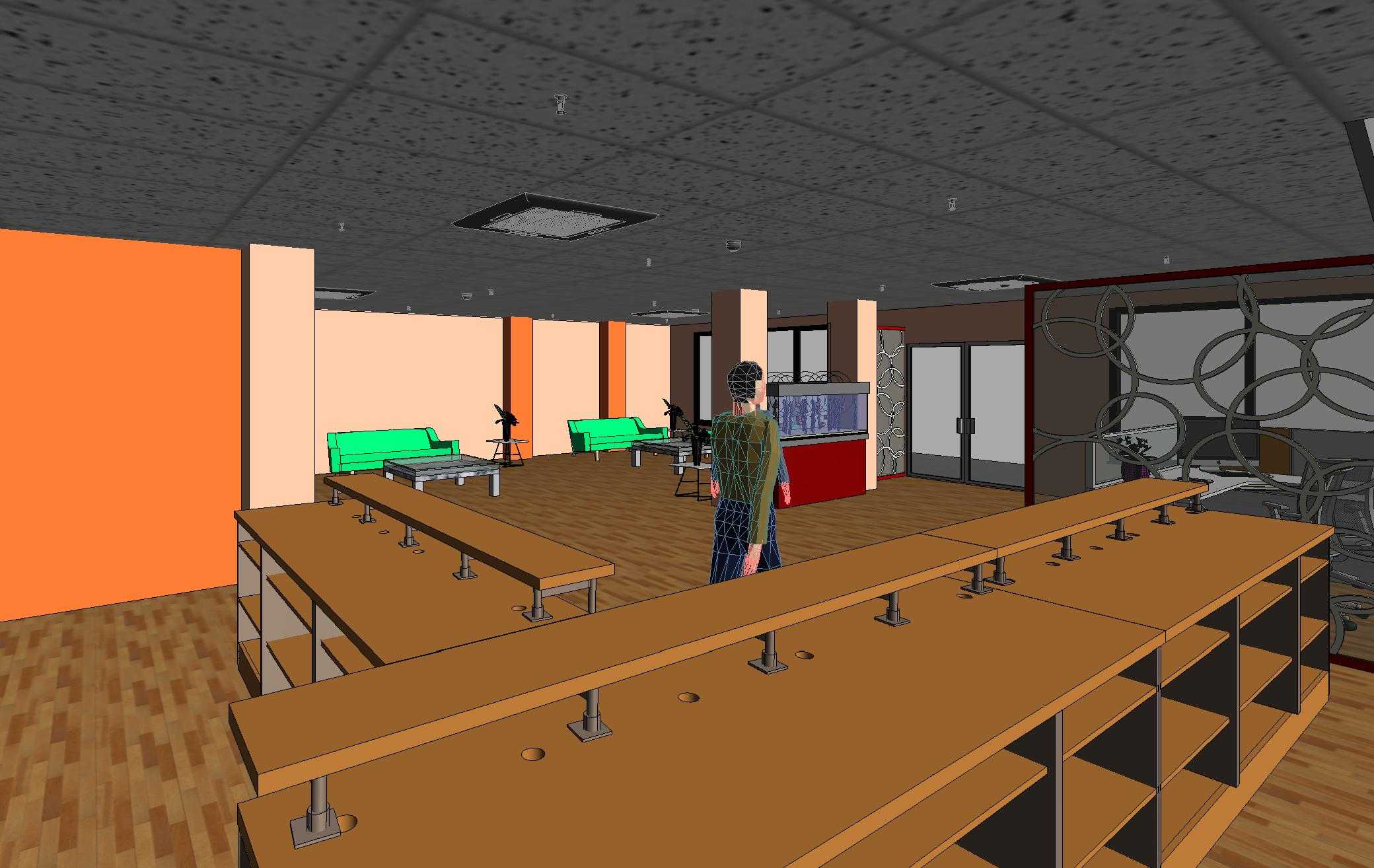

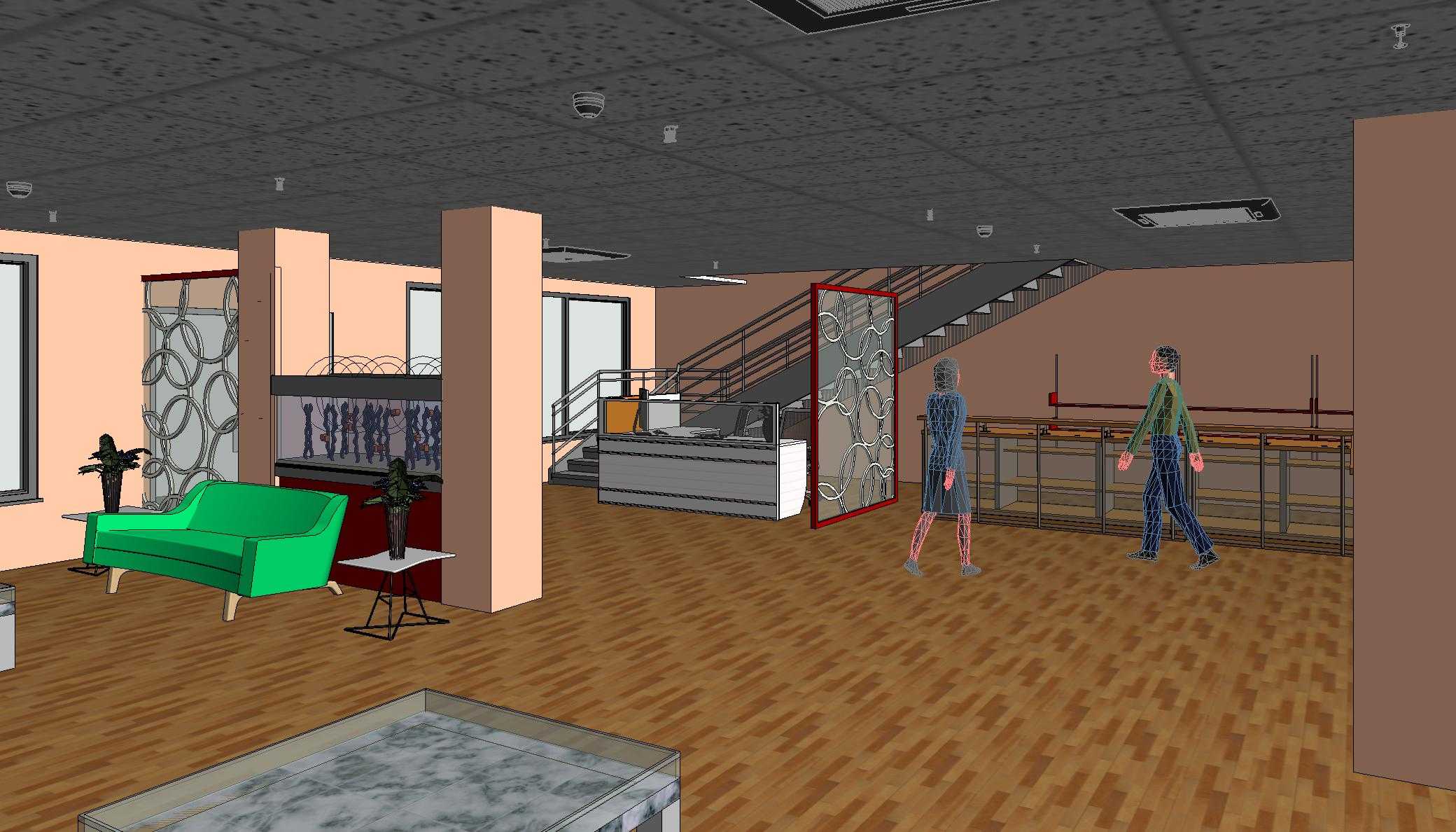

从安装边界来看，所有管线的排布均预留了不小于150mm的支吊架安装空间，管线与结构墙体、柱体的间距满足保温层施工与后期检修的操作要求，末端风口、喷淋点位的位置与室内装饰布局对齐，兼顾功能实用性与装饰美观性。管线转弯处均采用符合规范曲率的弯头设计，减少流体输送过程中的阻力损耗，管线交叉位置通过局部翻弯的方式处理，严格控制整体管线占用的竖向高度，尽可能提升室内完成后的净空尺寸，避免出现吊顶过低带来的空间压抑感。

在功能特性上，这套排布设计充分考虑了后期运维的需求，主阀门、检查口的位置均预留了足够的操作空间，无需大面积拆除装饰结构即可完成常规检修与部件更换；不同系统的管线间距满足防火、防干扰的规范要求，比如电气桥架与给排水管线保持足够的安全间距，避免管线渗漏引发电气安全隐患。设计阶段还同步校验了管线支吊架的荷载分布，确保支吊架点位设置在结构承重区域，不会对后期装饰面层造成额外荷载影响。
