单立柱壁挂式电缆桥架支撑构件

在建筑电气布线、工业厂区配电、数据中心机房线缆敷设等场景中，电缆桥架的可靠固定是保障线路排布规整、运维安全的核心环节，这款单支柱壁挂式支撑构件正是针对墙面侧装桥架的使用需求开发的专用固定结构。它的核心用途是替代传统落地支架，在无地面支撑条件的墙面区域承载电缆桥架，将桥架及内部敷设的电力电缆、控制线缆、通信线缆的荷载稳定传递到建筑墙体上，尤其适用于厂房立柱侧、地下管廊侧壁、建筑电气井道墙面等空间受限的布线场景，可有效节省地面通行空间，避免支架占用检修通道或生产作业区域。

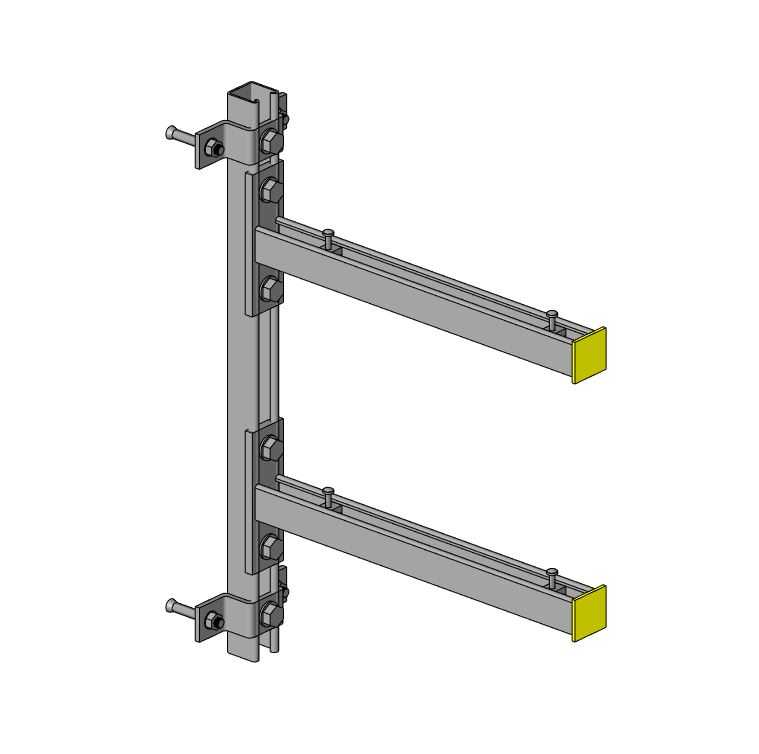

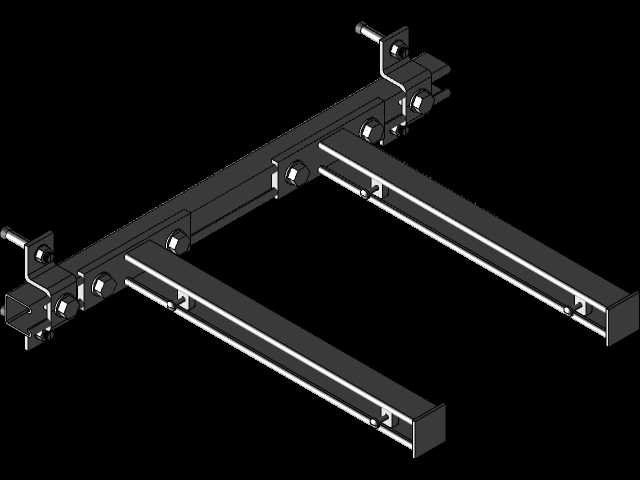

从功能特性来看，这款支撑构件采用全参数化设计逻辑，整体由垂直主立柱、双层水平托臂、墙体锚固组件、托臂锁紧组件四个部分构成。垂直主立柱采用槽型截面结构，沿立柱长度方向预留等间距的调节安装位，可根据现场桥架的安装高度需求灵活调整托臂的固定位置，无需额外钻孔改制；双层水平托臂采用与桥架匹配的槽钢结构，托臂端部设置黄色端盖做安全防护，避免尖锐金属边缘划伤施工人员或线缆外护套，托臂表面预留桥架固定孔位，可直接通过螺栓与电缆桥架的侧边连接固定，适配常规槽式、梯式电缆桥架的安装需求；墙体锚固组件采用膨胀螺栓配合压紧压板的结构，上下两处锚固点可将主立柱牢牢贴合固定在混凝土或实心砖墙面，抗剪切、抗倾覆能力强，可承载双层桥架满布线缆时的总荷载；托臂锁紧组件采用带防松垫片的螺栓结构，可避免长期使用过程中因线缆震动、建筑微沉降导致的连接松动问题。

在设计思路上，这款构件优先考虑现场安装的便捷性与适配性，所有连接部件均采用标准紧固件，无需现场焊接作业，施工人员仅需通过冲击钻在墙面打孔、固定膨胀螺栓、调整托臂高度、锁紧连接螺栓即可完成安装，大幅缩短现场施工周期。同时全参数化的设计逻辑支持根据不同项目的桥架宽度、荷载等级、安装高度需求快速调整各部件的截面尺寸、长度参数，无需重新从零建模，可快速适配不同规格的电缆桥架安装需求。从安装边界来看，这款支架的垂直主立柱长度可根据双层桥架的层间距需求调整，常规配置下层托臂距底部锚固点预留足够的线缆弯曲半径空间，上层托臂与下层托臂的间距满足桥架散热、线缆敷设的操作空间要求；水平托臂的伸出长度匹配对应规格桥架的宽度，安装后桥架外侧距墙面预留足够的盖板开启空间，方便后期运维时开启桥架盖板进行线缆检修、新增线缆作业；整体结构突出墙面的厚度控制在合理范围，不会过度挤占通道空间，同时所有金属部件的边缘均做倒角处理，无尖锐毛刺，避免施工过程中出现划伤风险。
