户外儿童钻爬式游乐穿行架结构设计

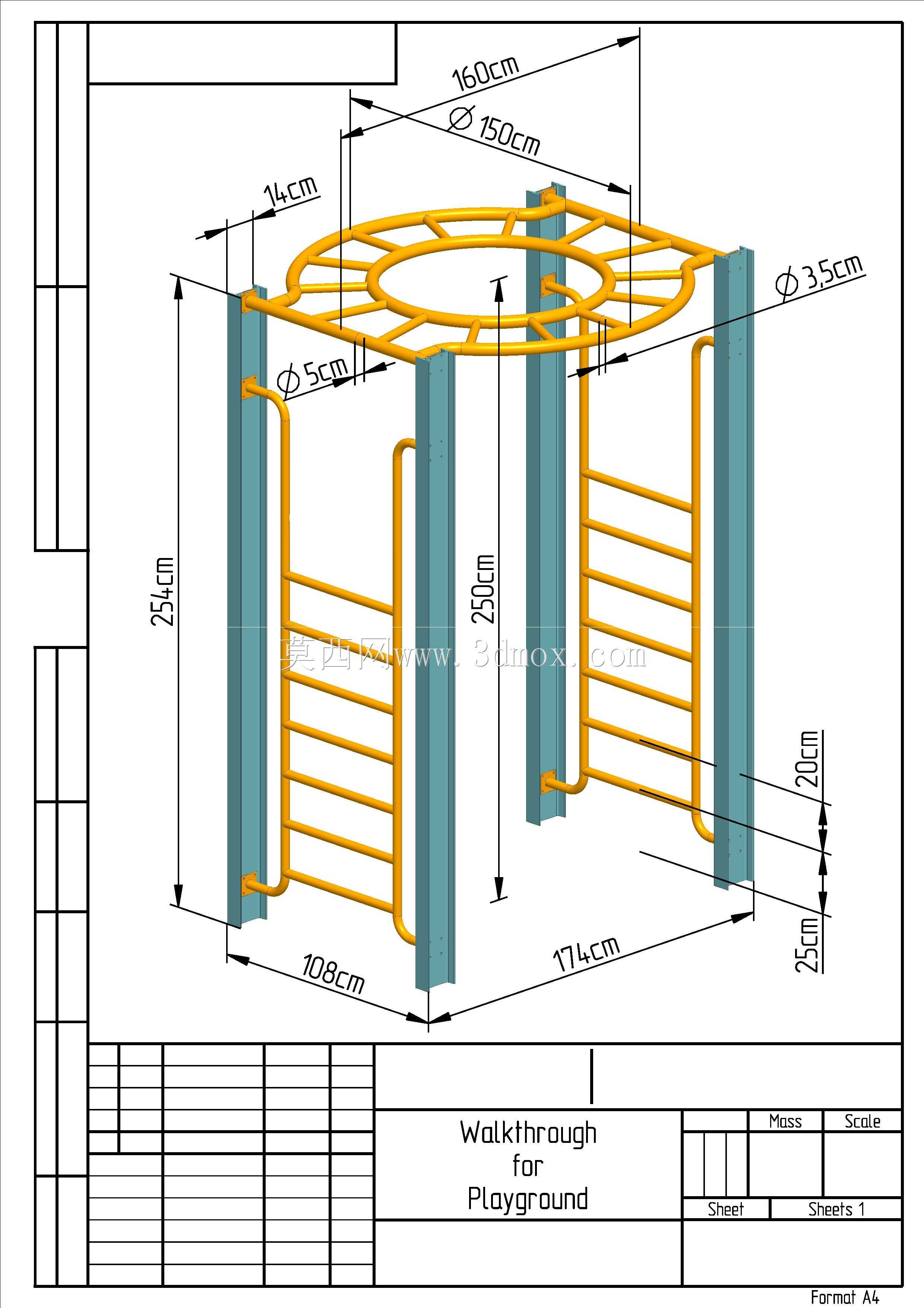

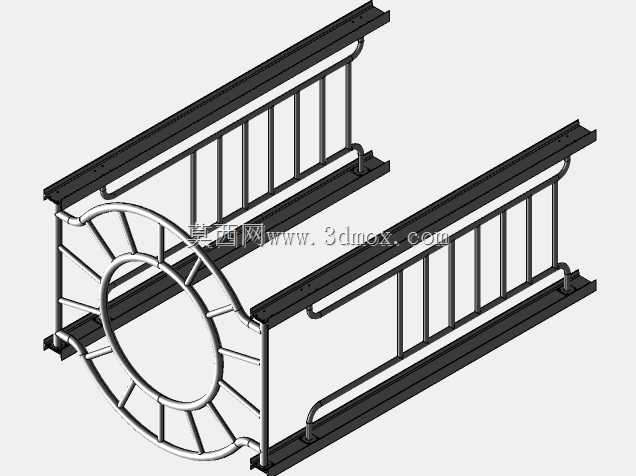

该款穿行架主要应用于社区公共活动区、城市公园、校园操场、儿童游乐园区等户外公共场景，作为面向低龄儿童的互动游乐设施，同时也可作为轻度肢体活动的健身辅助装置，满足日常户外休闲活动的使用需求。设备核心用途是为儿童提供钻爬、穿行的互动游乐空间，通过环形顶部与多组立柱围合出半开放的穿行通道，搭配侧边的梯状扶手结构，儿童可在架体内部完成钻行、扶靠、攀爬等动作，在游乐过程中锻炼肢体协调能力、空间感知能力，同时多面通透的结构设计也方便陪护人员随时观察儿童活动状态，保障使用过程的安全性。产品功能特性上，整体采用立柱支撑搭配环形顶架的框架式结构，四根竖向立柱作为主要承重构件，立柱间设置横向梯状扶手，既可以作为儿童穿行时的扶靠支撑，也可作为轻度拉伸活动的辅助结构；顶部环形框架采用圆管弯折成型，边缘做圆弧过渡处理，无尖锐棱角，避免活动过程中发生磕碰损伤；整体结构无额外封闭围挡，通风透气性好，适配户外露天长期使用的场景，不易出现积水、积尘的问题。设计思路层面，整体采用对称式布局，四根立柱均匀分布在环形顶架下方，形成四个方向均可进入的穿行通道，降低儿童使用时的拥挤概率；所有管材连接处均做平滑过渡处理，外露构件全部采用圆弧收边，从结构根源上消除尖锐凸起带来的安全隐患；侧边梯架的横向杆件间距经过合理排布，既满足儿童扶握的舒适高度，也避免出现卡滞肢体的风险；整体结构重心偏低，底部支撑范围充足，保障架体放置后的稳定性，无需额外复杂固定即可满足日常使用的承重需求。外形尺寸与安装边界方面，架体整体总高度为250cm，顶部环形架外径160cm、内径150cm，底部支撑范围的对角尺寸为174cm，相邻立柱间的横向间距为108cm；立柱采用截面边长14cm的型材制作，顶部环形架管材直径5cm，侧边梯架的管材直径3.5cm，梯架最下方杆件距离地面高度25cm，杆件竖向间距20cm；安装时需预留直径不小于200cm的平整硬化地面区域，周边无低矮树枝、硬质突出物等障碍物，保障各方向通行顺畅，安装地面需具备足够的承重能力，避免架体出现倾斜沉降。
