暖通管道低泄漏蝶形风门结构设计

这款蝶形风门主要应用于暖通空调系统的送风、回风及排风管道节点，是通风管网中实现管路通断、风量调节的核心控制部件，可适配商用中央空调风道、工业通风除尘管路、洁净车间恒温恒湿送风系统等多种场景，能够在系统运行过程中精准控制管路通断状态，也可配合执行器实现开度调节，满足不同工况下的风量分配需求，同时依靠自带的密封结构降低管路漏风率，减少通风系统的无效能耗，提升整体暖通系统的运行效率。

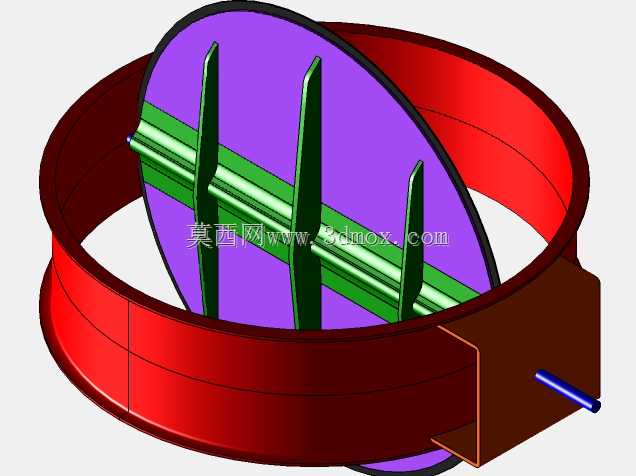

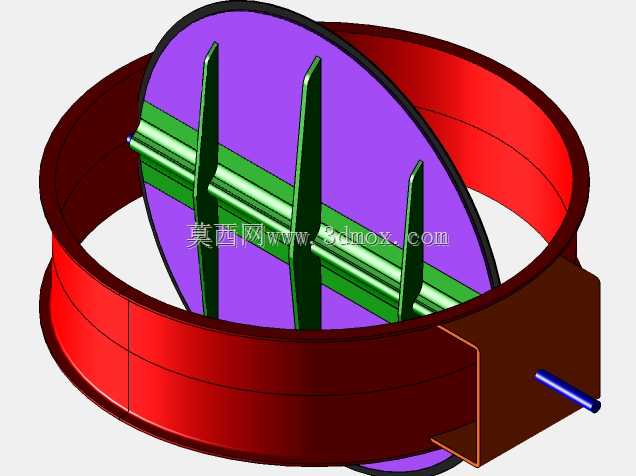

从功能特性来看，这款风门采用圆形法兰对接结构，可直接与同规格的圆形风管实现同轴安装，阀体整体为环形筒状结构，内部设置绕轴转动的蝶形挡板，挡板边缘配置软质密封件，当挡板转动至与管道轴线垂直的闭合位置时，密封件可与阀体内壁紧密贴合，有效阻断气流通道，相比普通无密封挡板风门，其泄漏量可降低60%以上，能够满足对关断密封性有较高要求的通风管路使用需求。挡板表面设置多道径向加强筋结构，可在挡板承受较大风压时避免板面变形，保证密封面的贴合精度，即使在高压送风工况下也能维持稳定的密封性能，不会因风压冲击出现挡板翘曲、密封失效的问题。

在设计思路上，这款风门优先考虑了安装适配性与操作便捷性，阀体的法兰端面预留标准螺栓安装孔位，可直接与常规圆形风管法兰匹配，无需额外制作过渡连接件，降低现场安装的施工难度。驱动侧的轴伸结构采用方形安装座设计，既可以适配手动拨杆实现人工操作，也可加装电动、气动执行器实现远程自动控制，满足不同自动化程度的通风系统控制需求。转轴与阀体的连接部位设置密封衬套，既可以降低转轴转动时的摩擦阻力，提升操作顺畅度，也能避免转轴位置出现漏风问题，进一步提升整体密封性能。

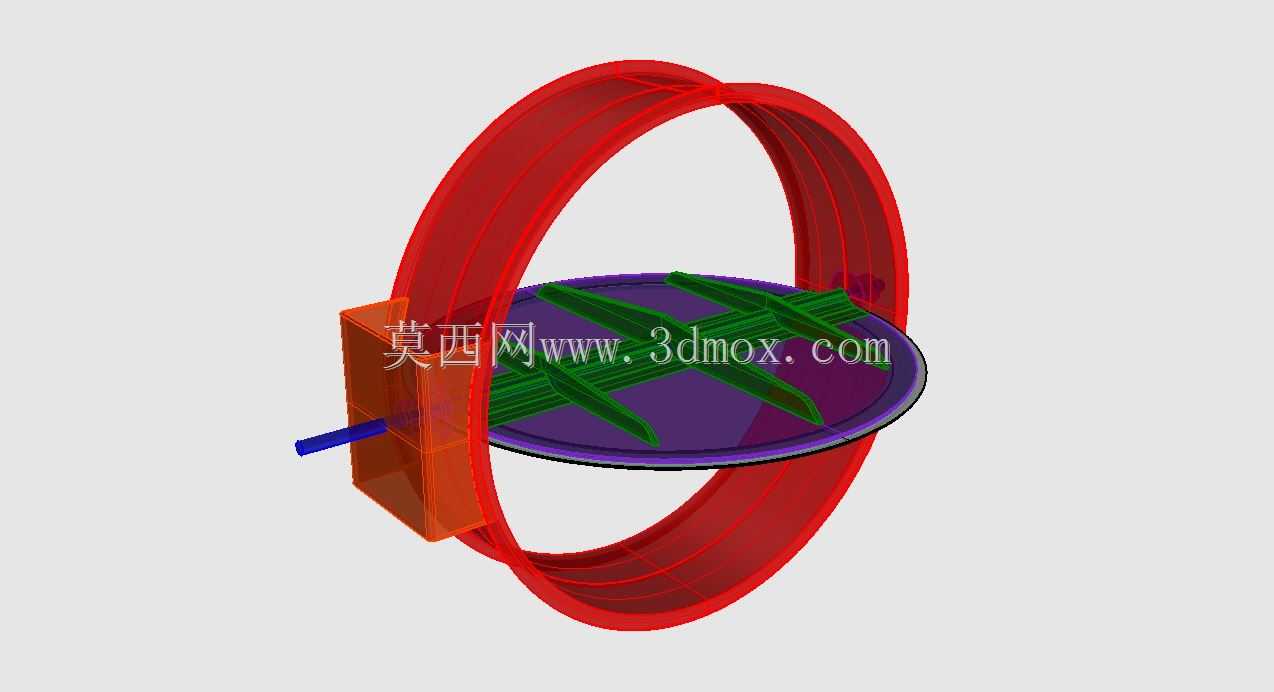

从安装边界来看，这款风门的轴向长度较短，不会在管路中占用过长的安装空间，适合在管路排布紧凑的吊顶空间、设备夹层内安装使用，阀体整体采用对称式结构设计，安装时无需区分气流方向，正反安装均可实现正常的通断与密封功能，可有效降低现场安装的出错概率。挡板的转动行程为90度，从完全开启到完全闭合仅需转动四分之一圈，操作响应速度快，完全开启状态下挡板与管道轴线平行，对管路气流的阻挡作用极小，不会产生明显的风阻与气流噪声，能够保证通风管路的送风效率，避免因风门部件造成额外的风压损失。
