电梯曳引机承载机架结构设计

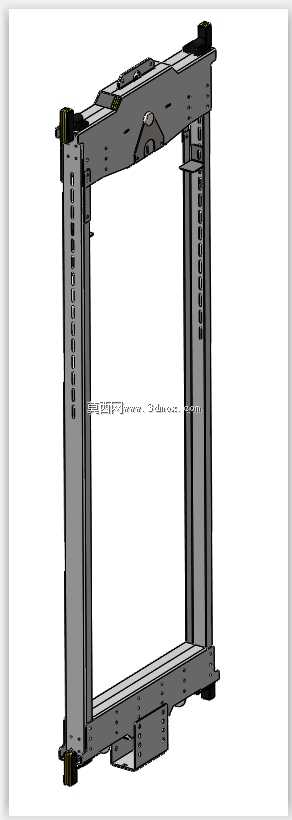

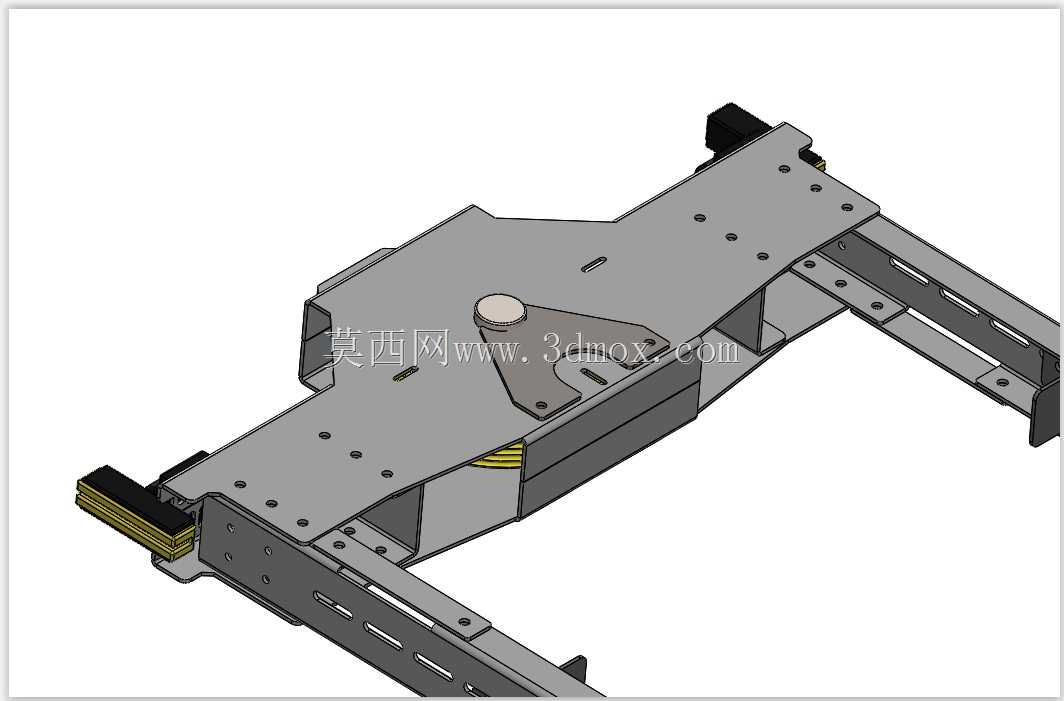

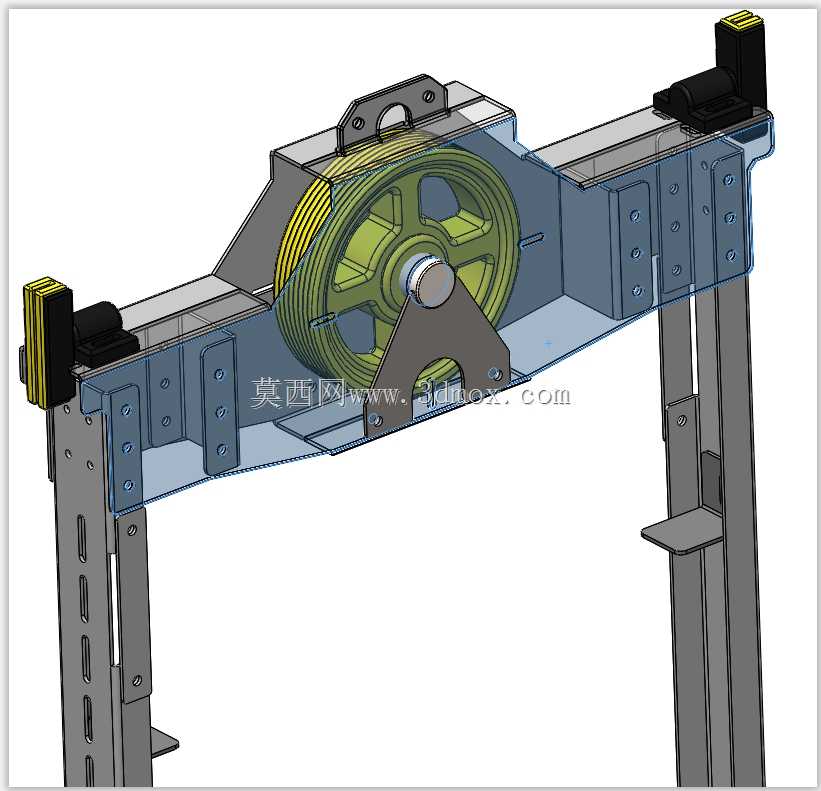

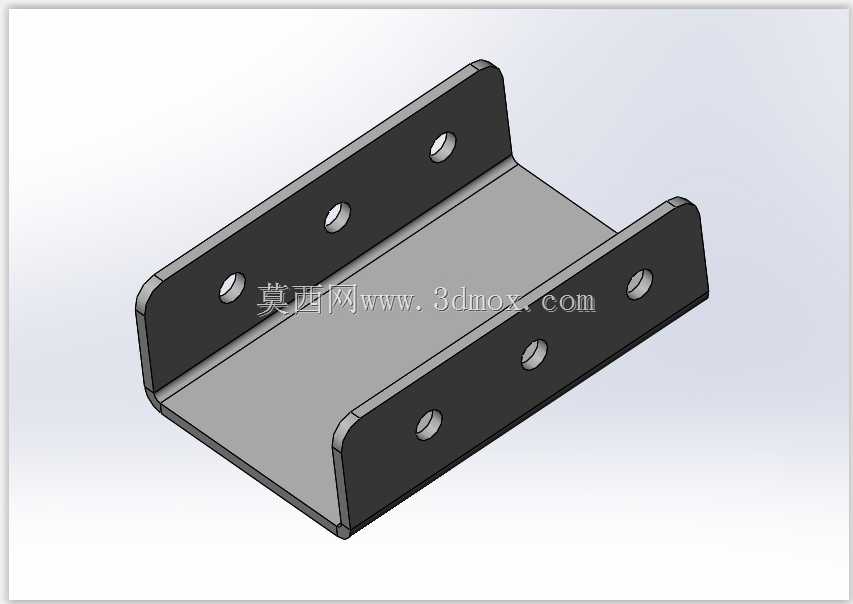

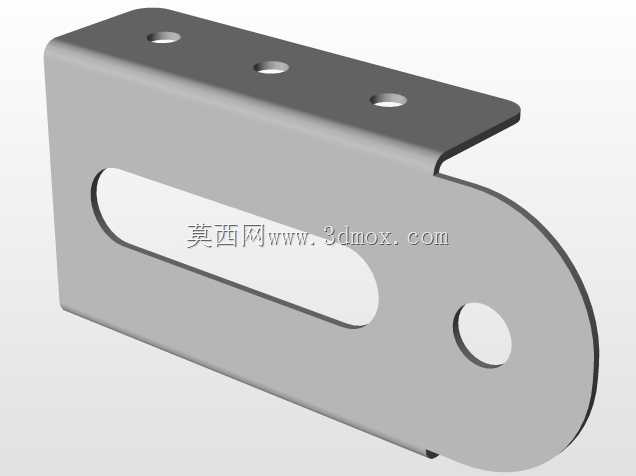

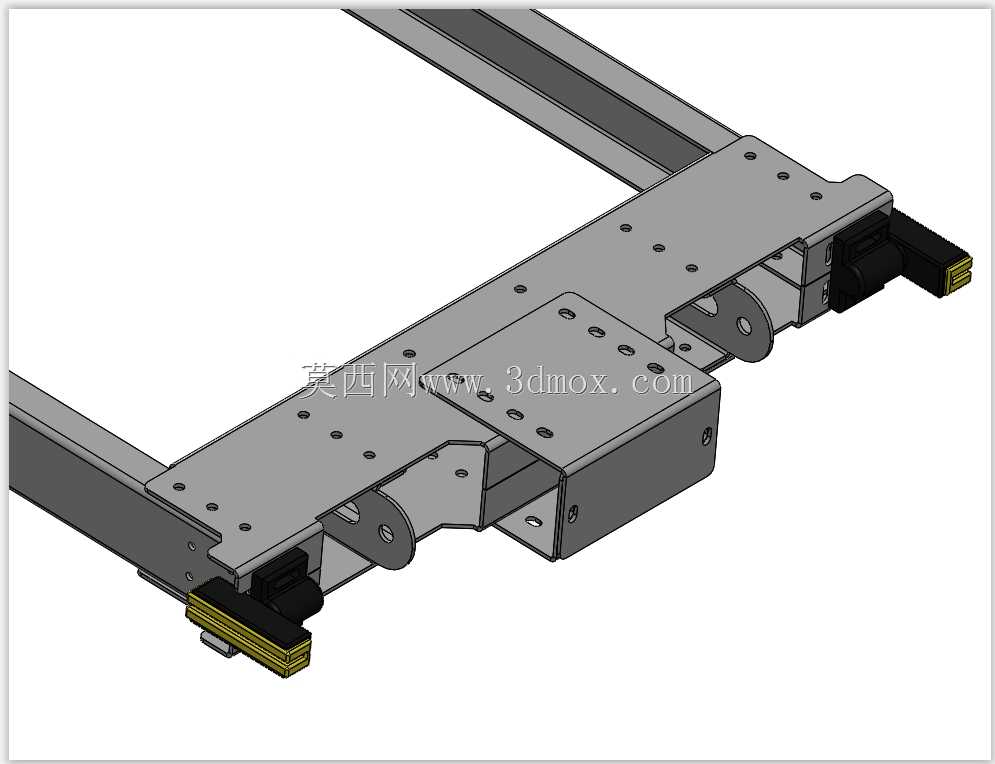

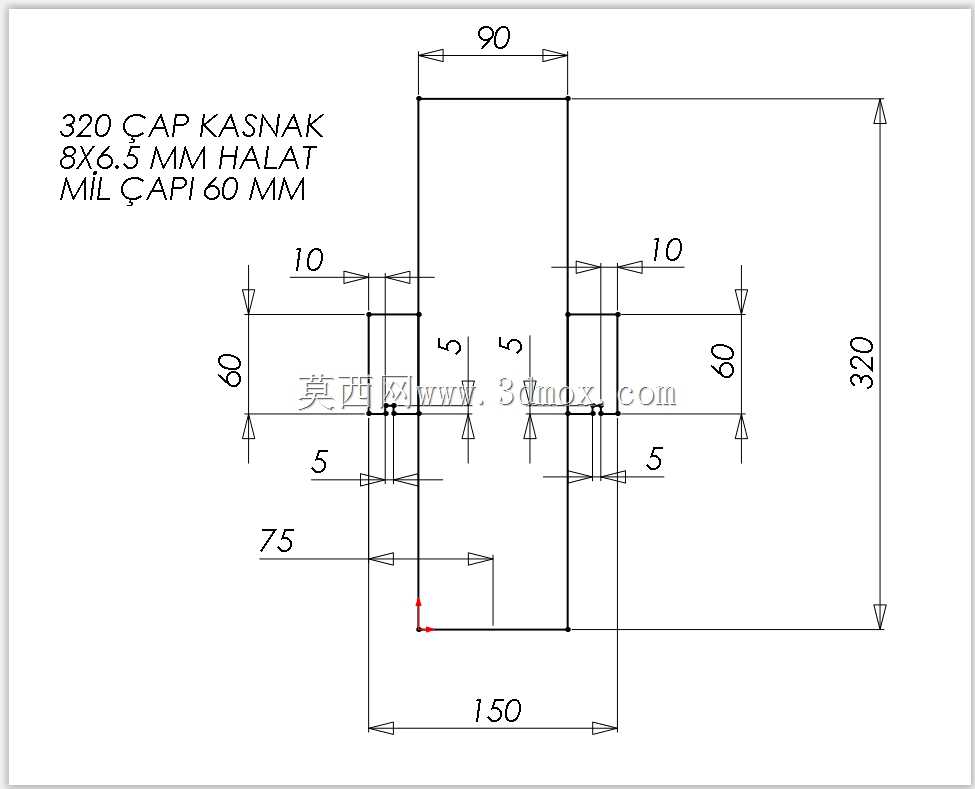

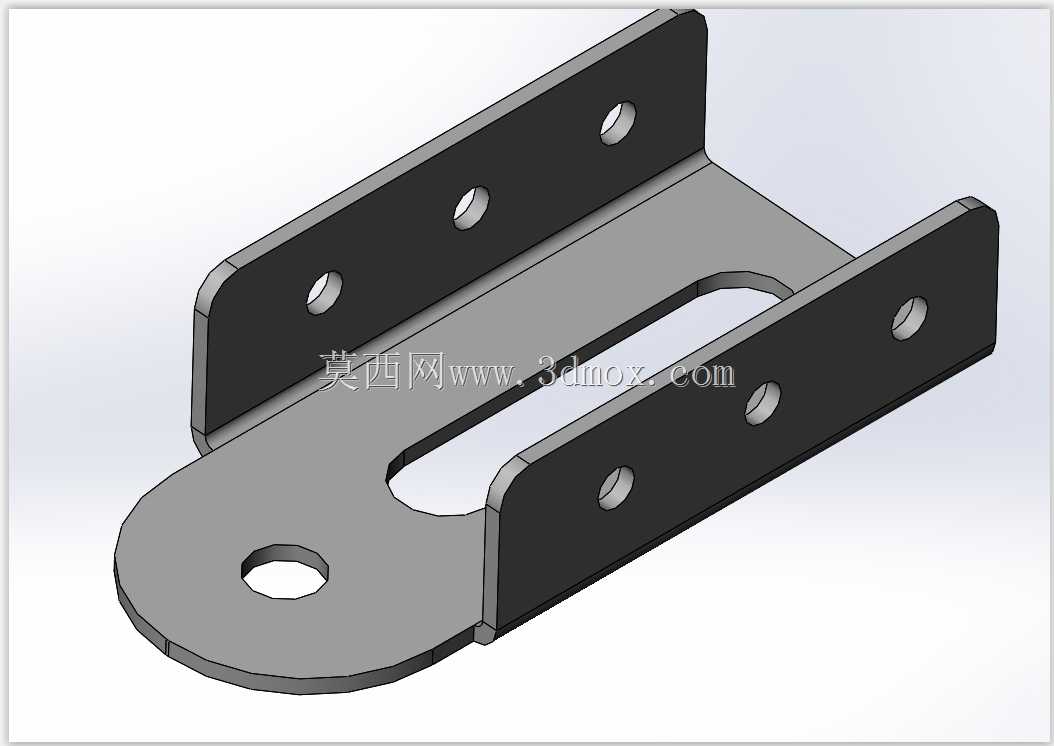

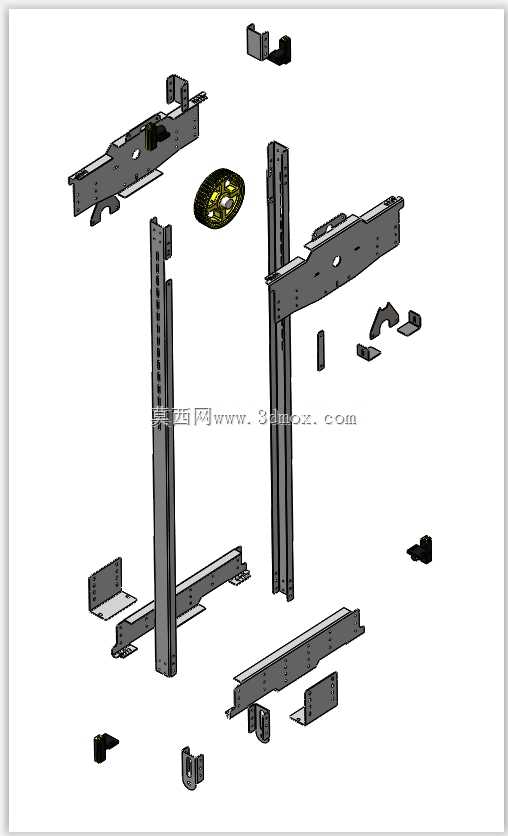

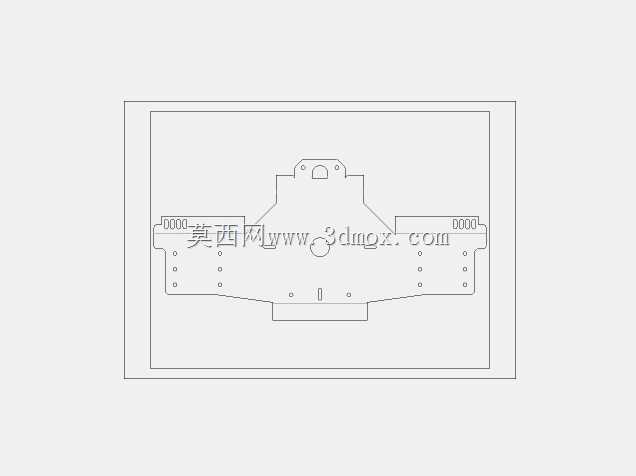

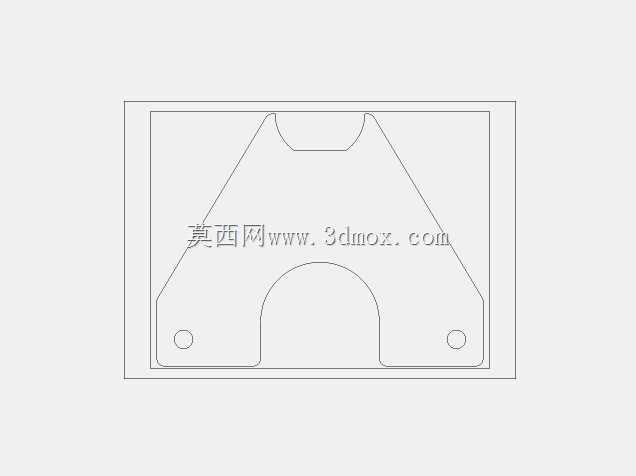

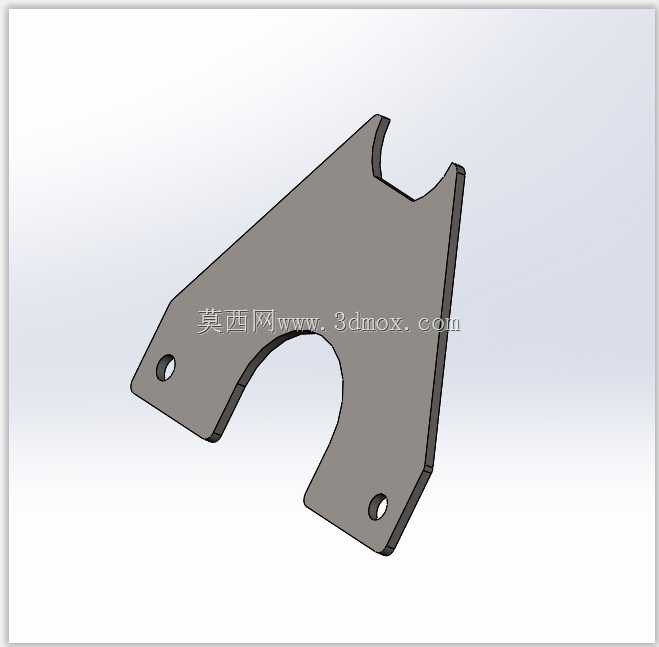

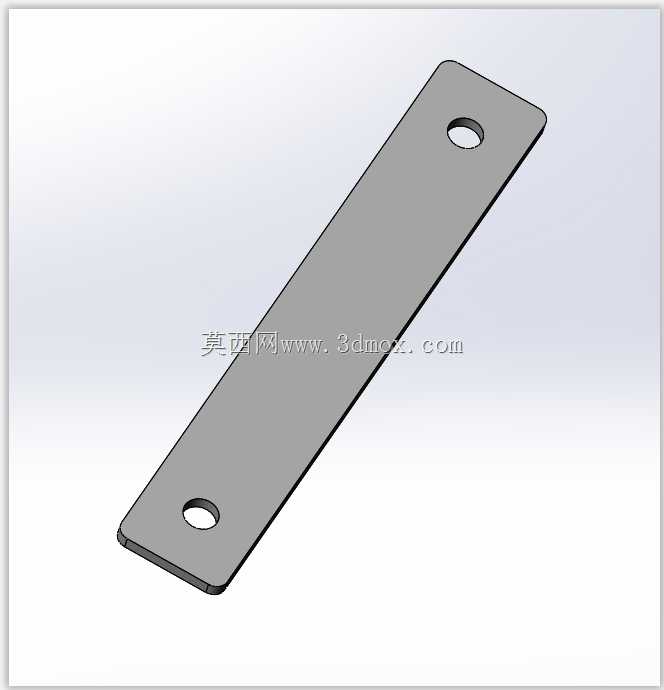

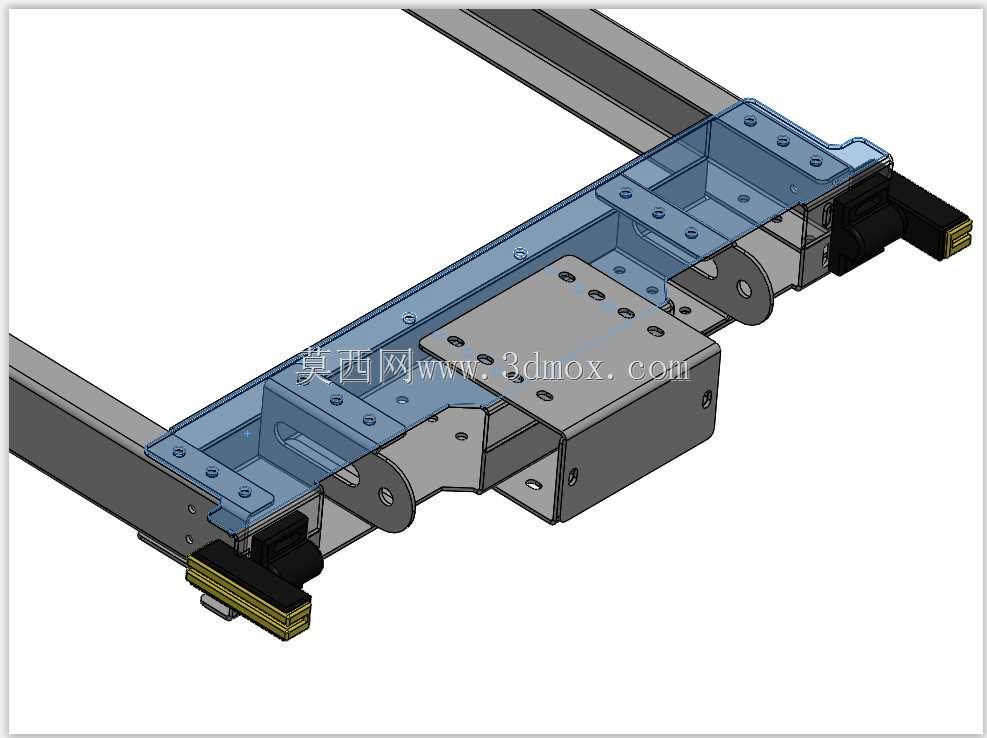

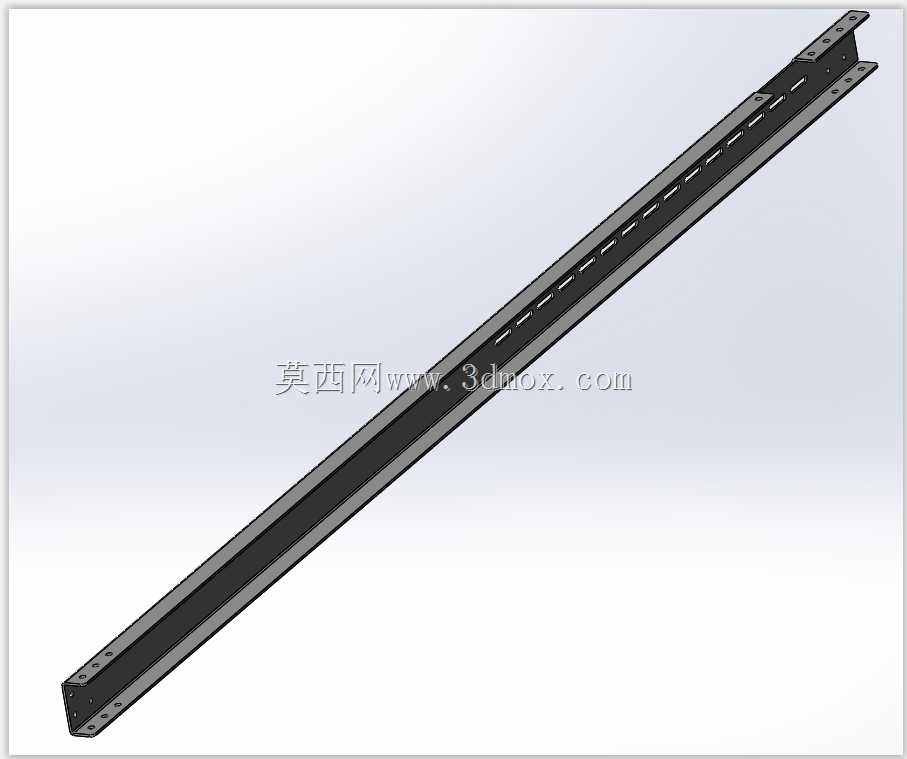

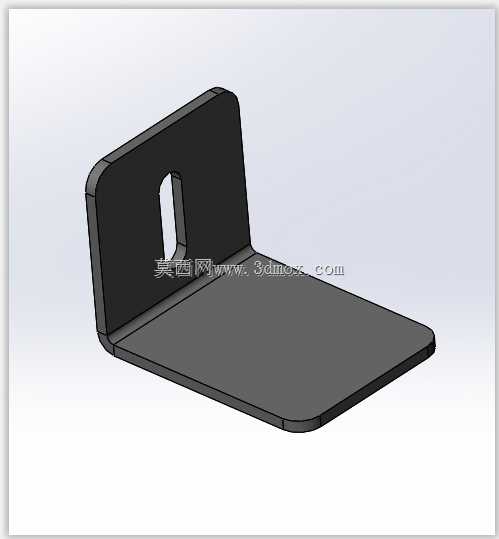

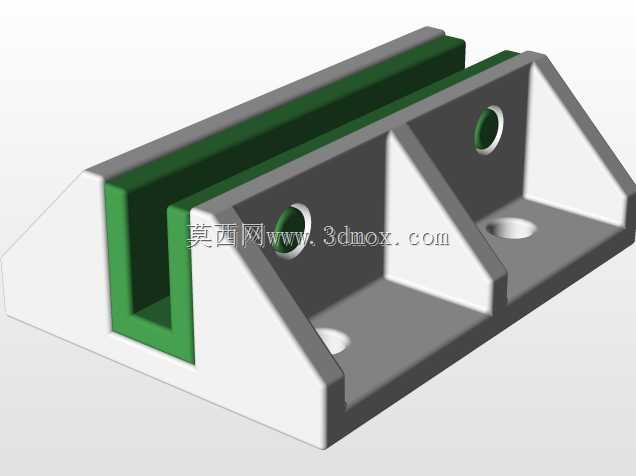

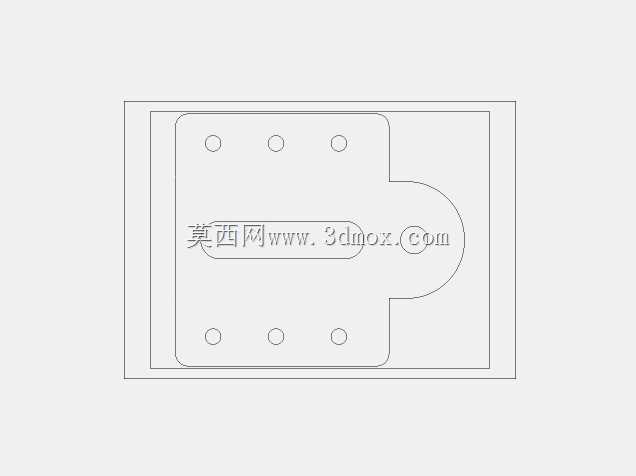

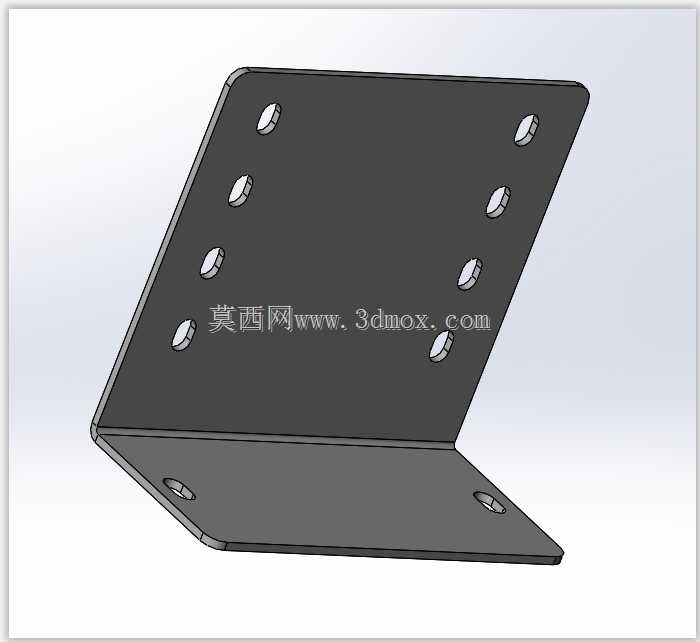

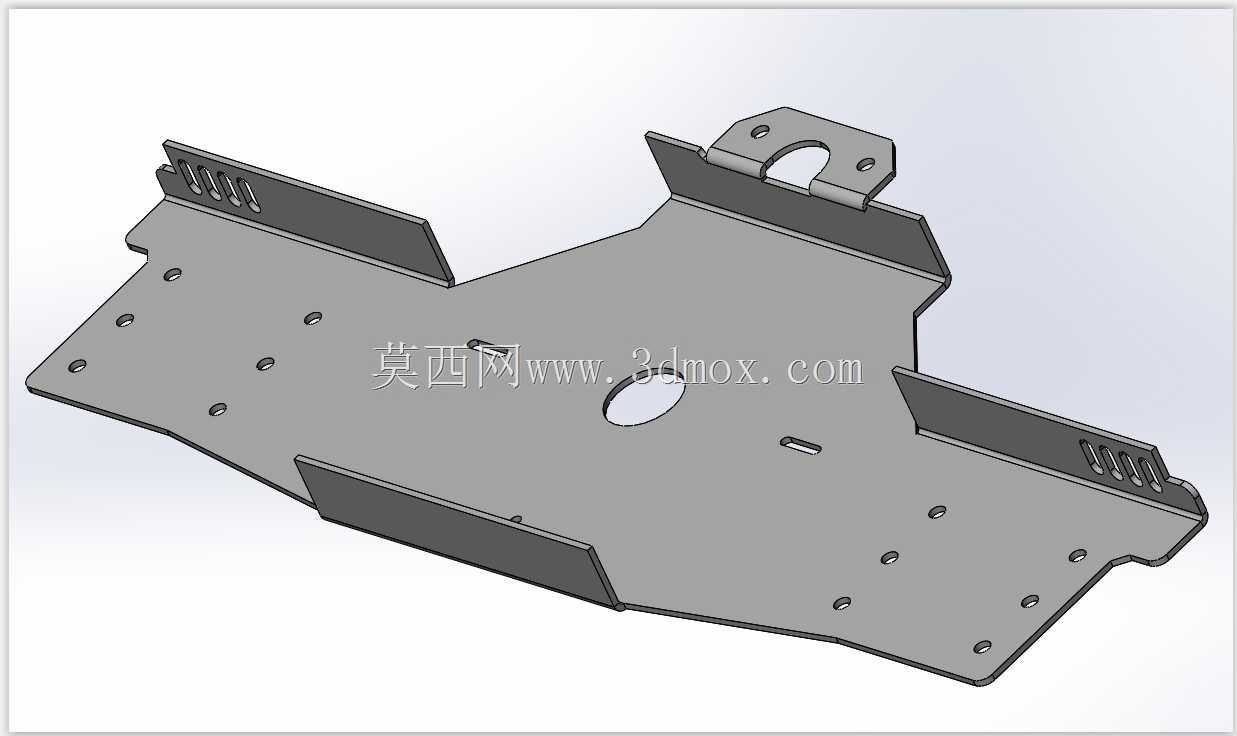

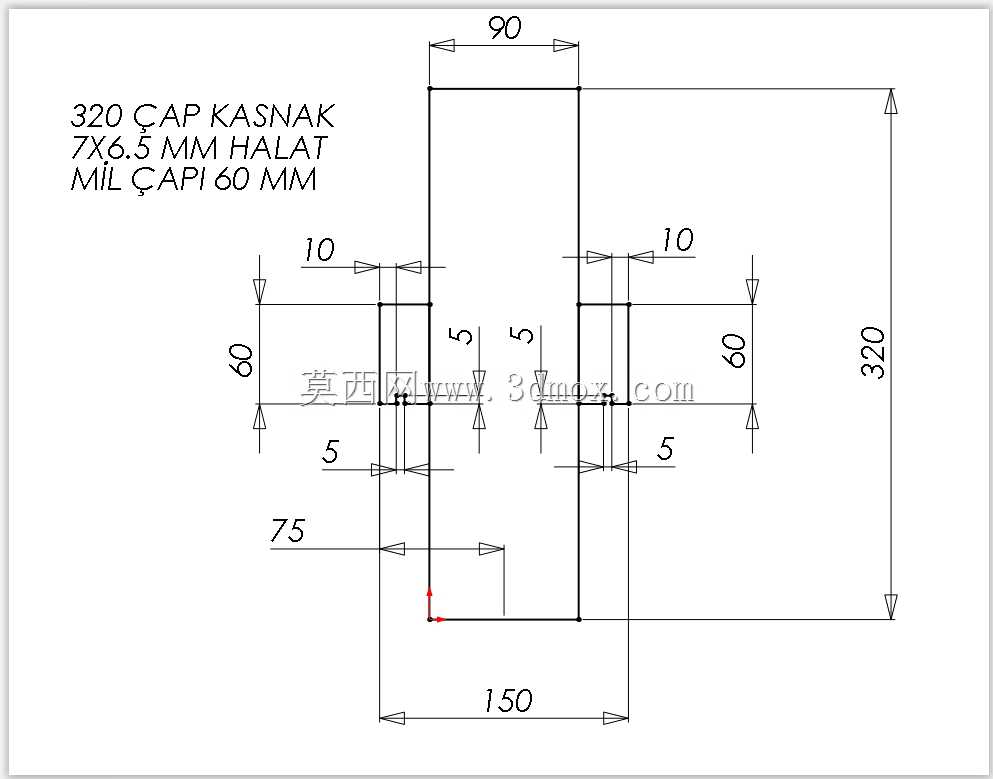

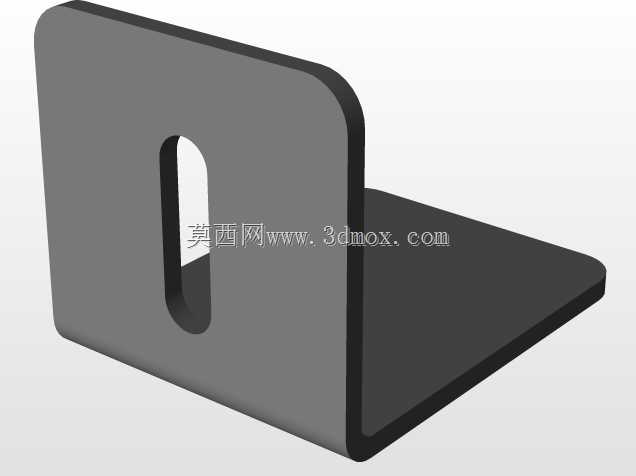

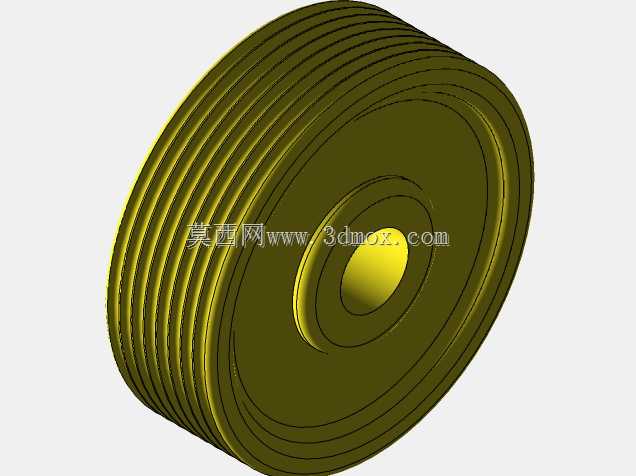

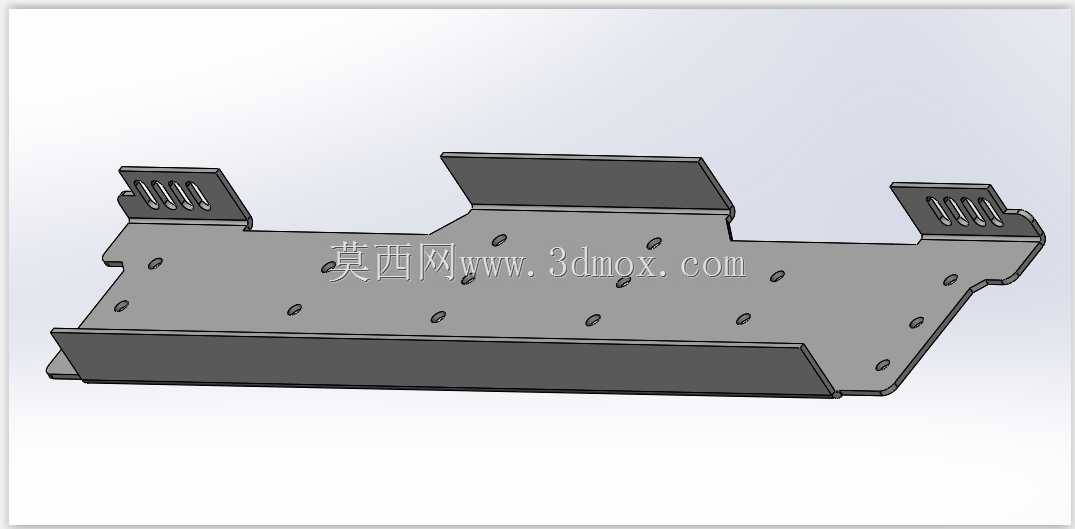

该结构为电梯曳引系统的核心承载机架，主要应用于垂直升降类电梯的井道顶部安装场景，承担曳引轮组件、钢丝绳组及轿厢对重系统的全部动静态载荷，是电梯动力传输路径上的关键承载部件。在实际使用场景中，该机架直接固定于井道顶部的承重梁结构上，为曳引轮提供稳定的安装基准，同时通过两侧的立式支撑立柱适配不同顶层高度的安装需求，预留的多组调节安装孔可适配不同规格的曳引主机安装尺寸，覆盖常规载重客梯、货梯的安装适配需求。从功能特性来看，该机架采用半包围式的槽型主体结构，主体承载板采用折弯成型的高强度钢板焊接而成，中部预留的圆形安装位用于固定曳引轮组件，轮槽与钢丝绳的排布位置经过精准对位，确保钢丝绳进出轮槽的角度符合电梯设计规范，避免运行过程中出现钢丝绳偏磨、跳槽的问题；两侧延伸的安装支脚设置有等距排布的长圆孔，可在安装过程中实现水平方向的位置微调，抵消井道施工带来的尺寸误差，降低现场安装的调整难度。设计思路上，该结构优先保障承载刚性，主体侧板采用加厚钢板折弯，在受力集中的轮组安装位置额外增设三角加强筋结构，分散轮轴传递的集中载荷，避免长期交变载荷作用下出现结构变形；机架外侧设置的透明防护挡板，既可以直观观察内部钢丝绳与曳引轮的啮合状态，方便日常巡检维护，又能阻挡外部杂物落入轮槽引发运行故障，兼顾安全性与运维便利性。从安装边界来看，两侧立式支撑立柱采用标准型材加工，立柱上的多组安装孔位可实现上下方向的高度调节，适配不同曳引比的电梯布置方案，机架整体的横向宽度预留了足够的钢丝绳排布空间，可适配不同根数的钢丝绳组安装需求，底部的支撑脚设置有防滑定位结构，安装时可快速与井道承重梁完成对位，无需额外制作复杂的转接工装，大幅缩短现场安装的施工周期。
