工业液压升降辊筒输送设备结构

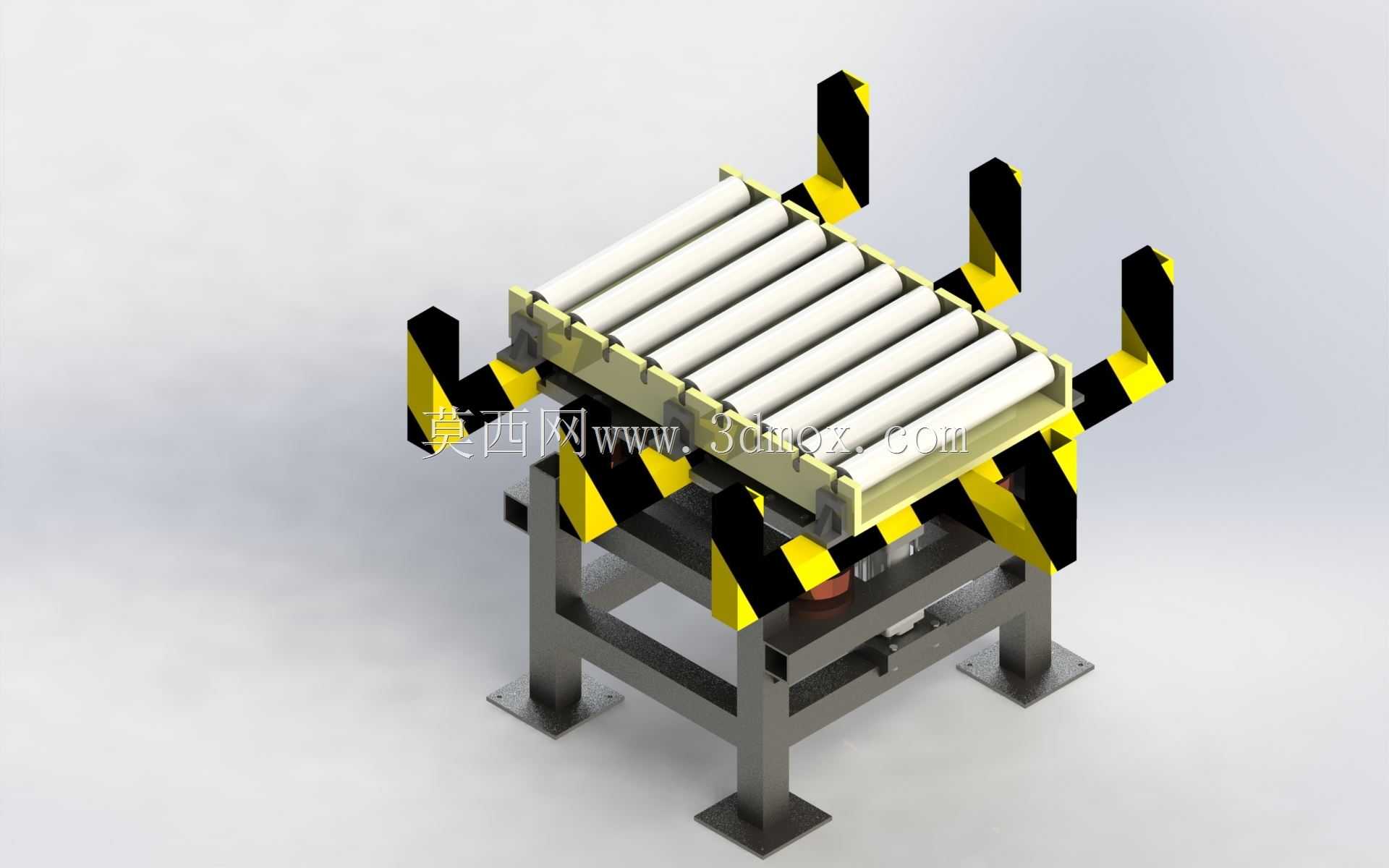

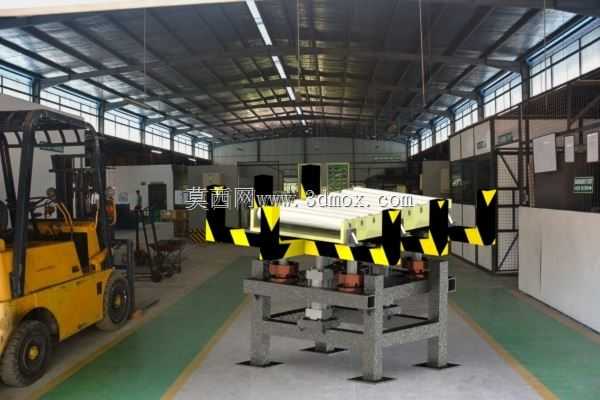

这款高度可调的辊筒输送设备，主要面向离散制造生产线的物料转序、工位衔接、多层输送线对接场景设计，常见于汽车零部件装配线、家电组装线、电商仓储分拣线、机加工工序间流转等需要灵活适配不同作业高度的生产环节，能够解决固定高度输送机无法适配不同工位操作高度、不同高度输送设备对接难的痛点，减少人工搬抬物料的劳动强度，降低工序间物料转运的磕碰风险，提升生产线的柔性适配能力。

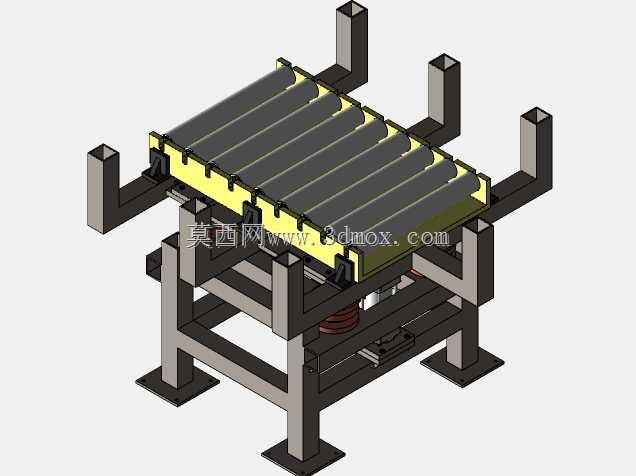

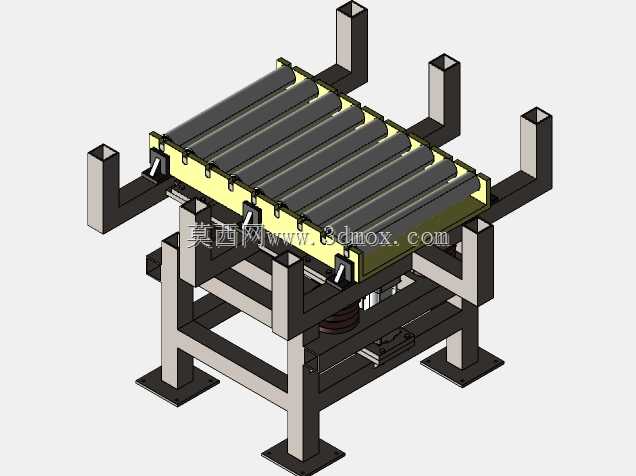

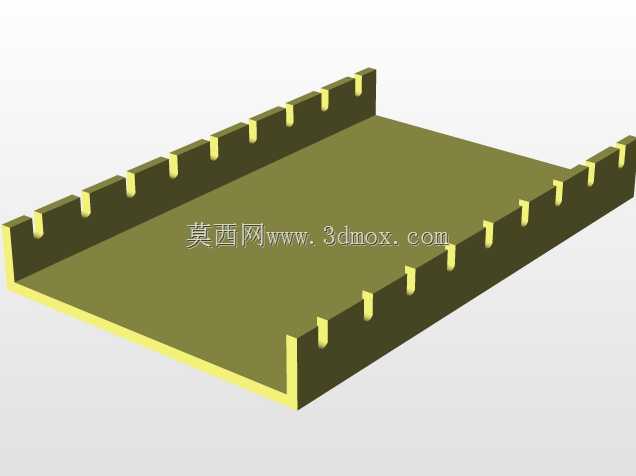

设备核心功能是通过底部集成的液压驱动组件实现辊筒输送面的高度无级调节，调节过程平稳无卡顿，可根据上下游设备的对接高度、现场操作人员的作业舒适高度灵活调整输送面位置，适配不同批次生产的工位高度需求，无需额外搭建垫高平台或更换输送设备。上部的辊筒排布采用等间距密排设计，辊筒转动阻力小，无论是硬质周转箱、金属工件托盘还是带平整底面的加工件，都能顺畅在输送面滑移，可配合端部的动力组件实现动力输送，也可作为无动力自流输送段使用，适配不同的产线布局需求。

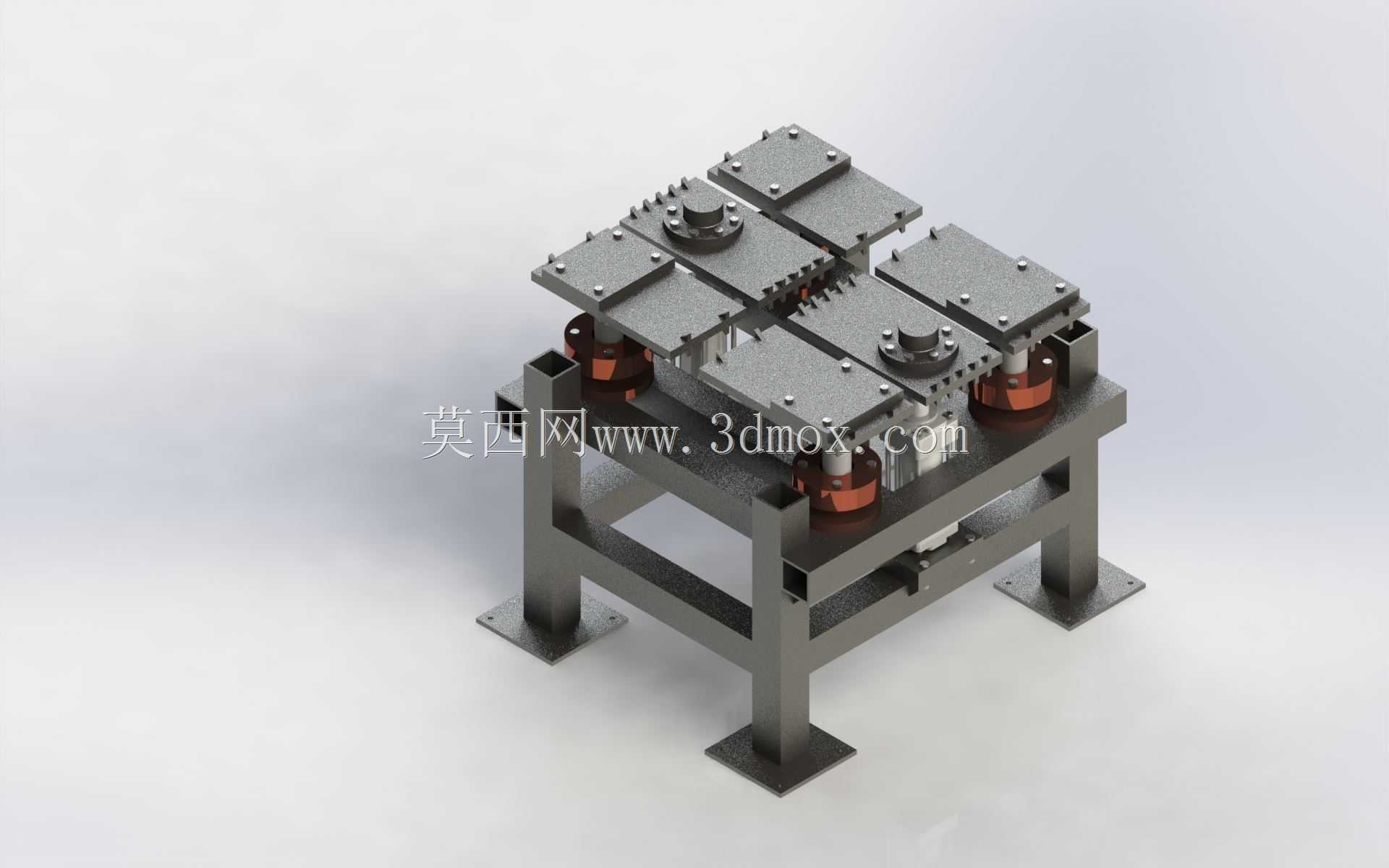

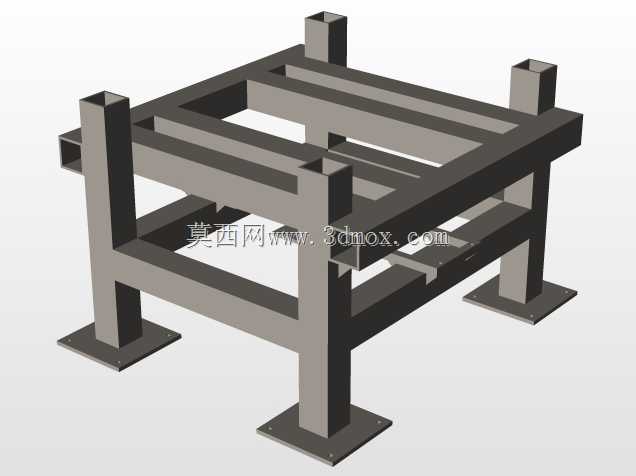

设计层面采用框架式承力结构，底部为方形钢管焊接的四脚支撑底座，每个支脚底部预留带安装孔的固定法兰盘，可通过膨胀螺栓直接固定在车间水泥地面上，安装时无需复杂的地基预处理，单台设备的安装占地边界紧凑，可根据产线长度多台拼接组成长距离输送线。设备四周设置黄黑警示配色的防护挡边，一方面可以对升降行程范围内的人员肢体起到警示作用，避免升降过程中发生夹碰风险，另一方面也能对输送面上的物料起到侧向限位作用，防止物料在输送过程中从侧边滑落。液压组件内置在底部框架内部，外部设置钣金护罩遮挡，避免车间内的切削液、粉尘落入液压结构影响使用寿命，同时整体外观整洁规整，符合工业车间的设备布置规范。

设备的升降行程覆盖常规产线的常见高度差范围，可满足从地面低位周转车到高位装配工作台的物料输送对接，辊筒的承载能力经过结构校核，可适配常规工业场景下的单段载重量需求，整体结构维护便捷，辊筒磨损后可单独更换，液压组件预留检修口，日常保养无需整体拆解设备，能够有效降低设备的全生命周期使用成本。
