带式输送机槽型托辊支撑组件结构

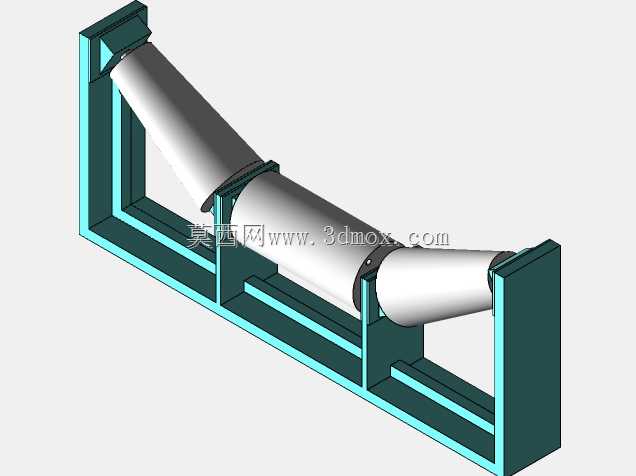

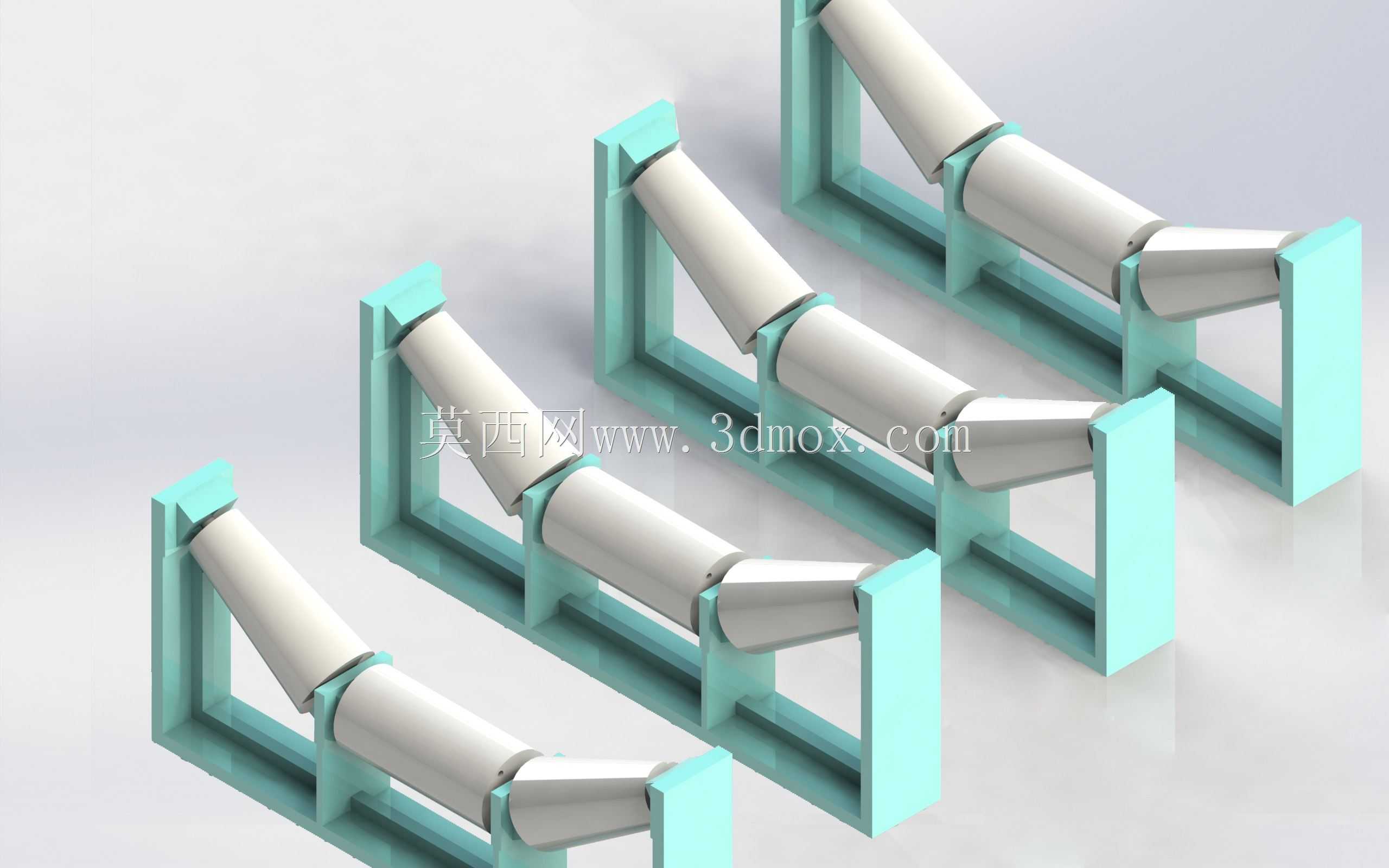

　　在散料连续输送的作业场景里，槽型托辊组的支撑结构直接决定了输送带的运行稳定性、物料承载均匀性以及整条输送线的运维周期，本次呈现的托辊支撑结构，是针对常规带宽带式输送机开发的槽型三节托辊配套支架，主要应用于矿山、港口、建材、粮食加工等行业的水平或小倾角带式输送线段，承担承托输送带与上方散状物料、约束输送带成槽避免撒料、抵消输送带运行偏摆力的核心作用。

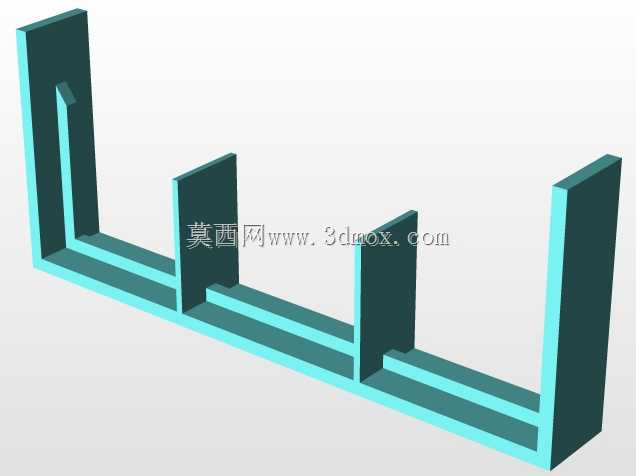

　　从实际工况适配角度看，该支架采用三辊槽型布置逻辑，侧辊与中辊呈固定倾斜夹角，常规适配30度槽角的通用输送需求，可支撑输送带形成足够的物料承载截面，在输送煤炭、矿石、砂石、粮食等散料时，能有效避免物料在输送过程中向两侧撒漏，同时降低输送带运行时的垂度，减少输送带在托辊间的反复弯折疲劳。支架的主体支撑框架采用等边角钢组焊结构，侧支腿与横向连接梁采用满焊连接，焊后做去应力处理，避免长期受载后出现焊接变形导致托辊安装位偏移，每个托辊的安装位都预留了标准的辊轴卡槽，卡槽开口尺寸适配通用托辊的轴径公差，安装时无需额外打孔适配，可直接将托辊轴卡入卡槽后加装防脱挡片即可完成固定，大幅缩短现场安装与后期更换托辊的作业时间。

　　在安装边界的尺寸设计上，该支架的横向安装宽度严格匹配对应带宽的输送带安装尺寸，支架纵向的支腿间距适配输送机中间架的标准安装孔距，可直接通过螺栓固定在输送机的中间架纵梁上，无需现场二次改制；支架的整体高度满足输送带离中间架的安全间隙要求，避免输送带运行时与下方机架产生摩擦损耗，同时预留了足够的落料清扫空间，方便后期安装清扫器、接料板等附属配件。针对运行过程中的受力特性，支架的侧辊支撑位做了局部加强设计，因为散料输送过程中物料的偏载、输送带的跑偏力大多会作用在侧辊位置，加强后的支撑结构可承受长期交变载荷而不出现弯折变形，有效延长支架的整体使用寿命。

　　从设计逻辑层面，该结构摒弃了多余的复杂造型，全部采用标准型材加工，所有弯折、焊接位置都做了圆角过渡处理，避免应力集中，同时支架表面做了喷塑防腐处理，可适应露天、潮湿、多粉尘的恶劣作业环境，减少锈蚀带来的结构强度衰减。在实际选型适配时，该支架可根据输送物料的容重、输送线的运行速度调整板材与型材的壁厚，针对大容重的矿石类输送场景可选用更厚的型材规格，针对轻载的粮食、包装物料输送场景可适当降低型材规格以控制成本，整体结构具备极强的通用性与适配性，可覆盖绝大多数常规带式输送机的中间段托辊支撑需求，能有效降低输送设备的备件采购与运维成本。

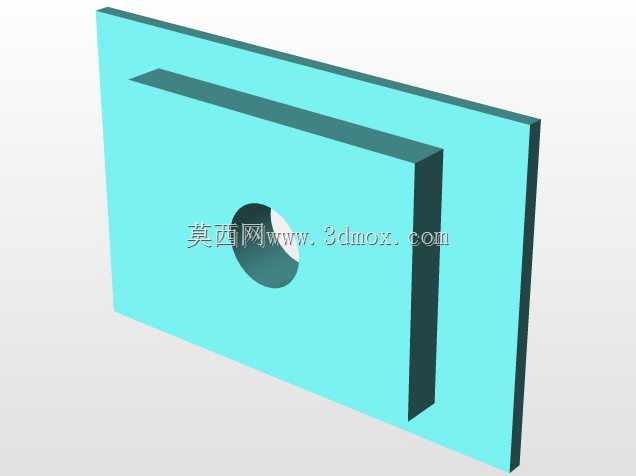

　　在实际运行过程中，该支架的安装精度直接影响托辊的同轴度与槽角一致性，安装时需保证同组三个托辊的轴线处于同一垂直于输送带运行方向的平面内，侧辊的倾斜角度误差控制在允许范围内，避免因支架安装偏差导致托辊异常磨损、输送带跑偏等问题。同时支架的卡槽结构设计考虑了托辊转动的间隙需求，不会出现托辊轴卡滞导致托辊不转、磨穿输送带的故障，防脱挡片的固定方式采用螺栓紧固，相比传统的开口销固定方式可靠性更高，在长期振动的输送工况下不会出现松脱掉落的问题。
