公称直径350mm倾斜式螺旋输送设备结构

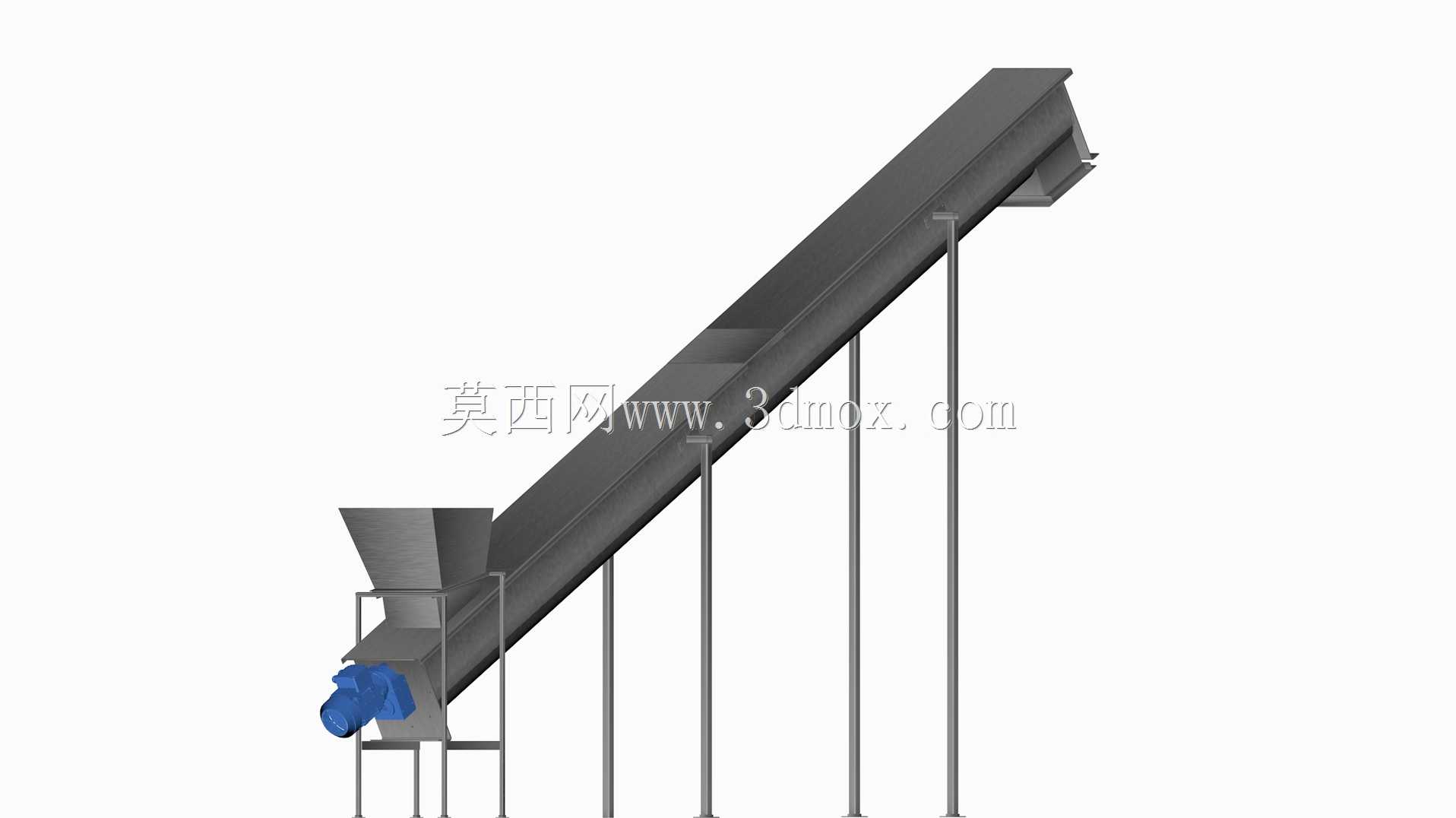

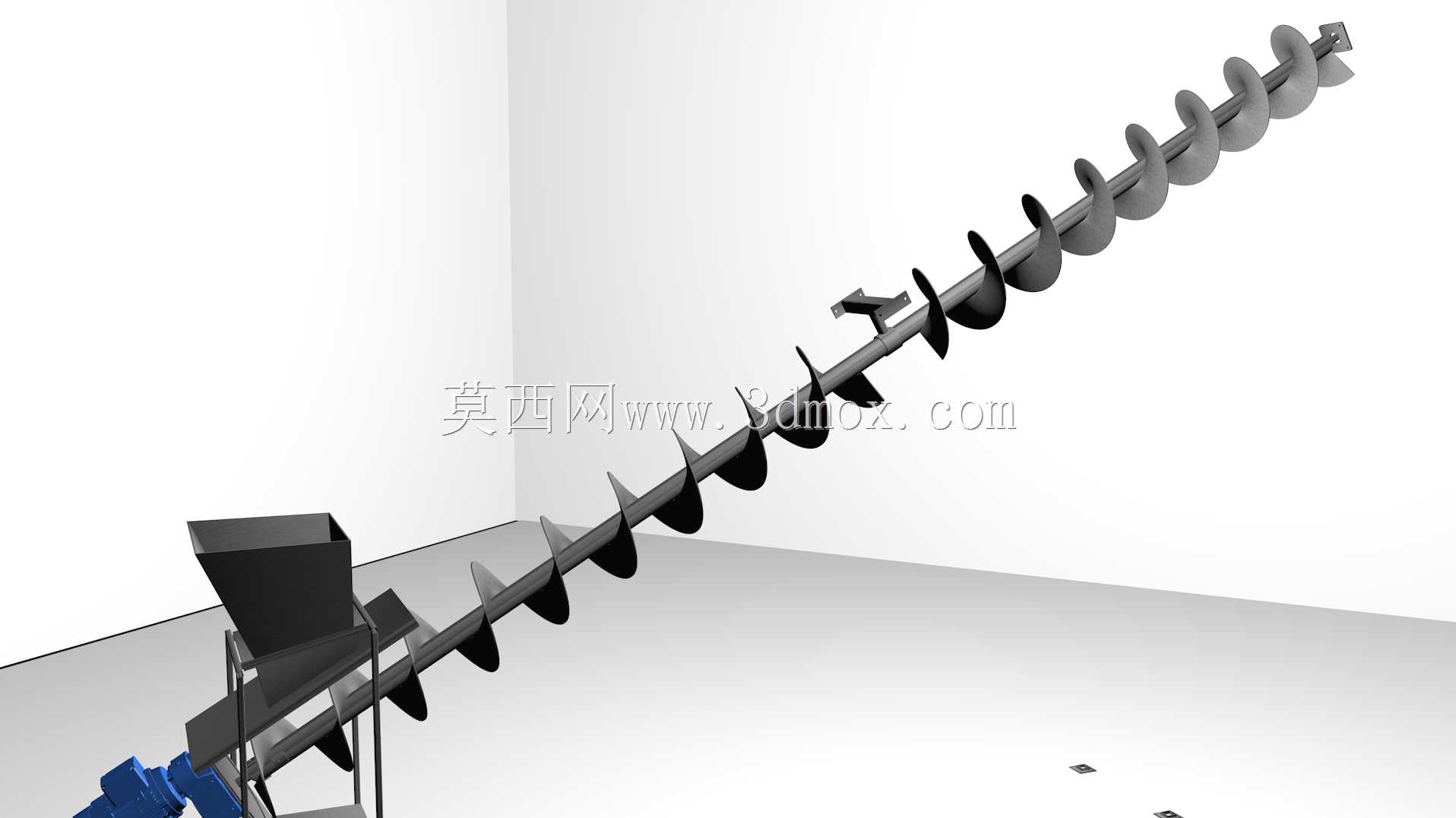

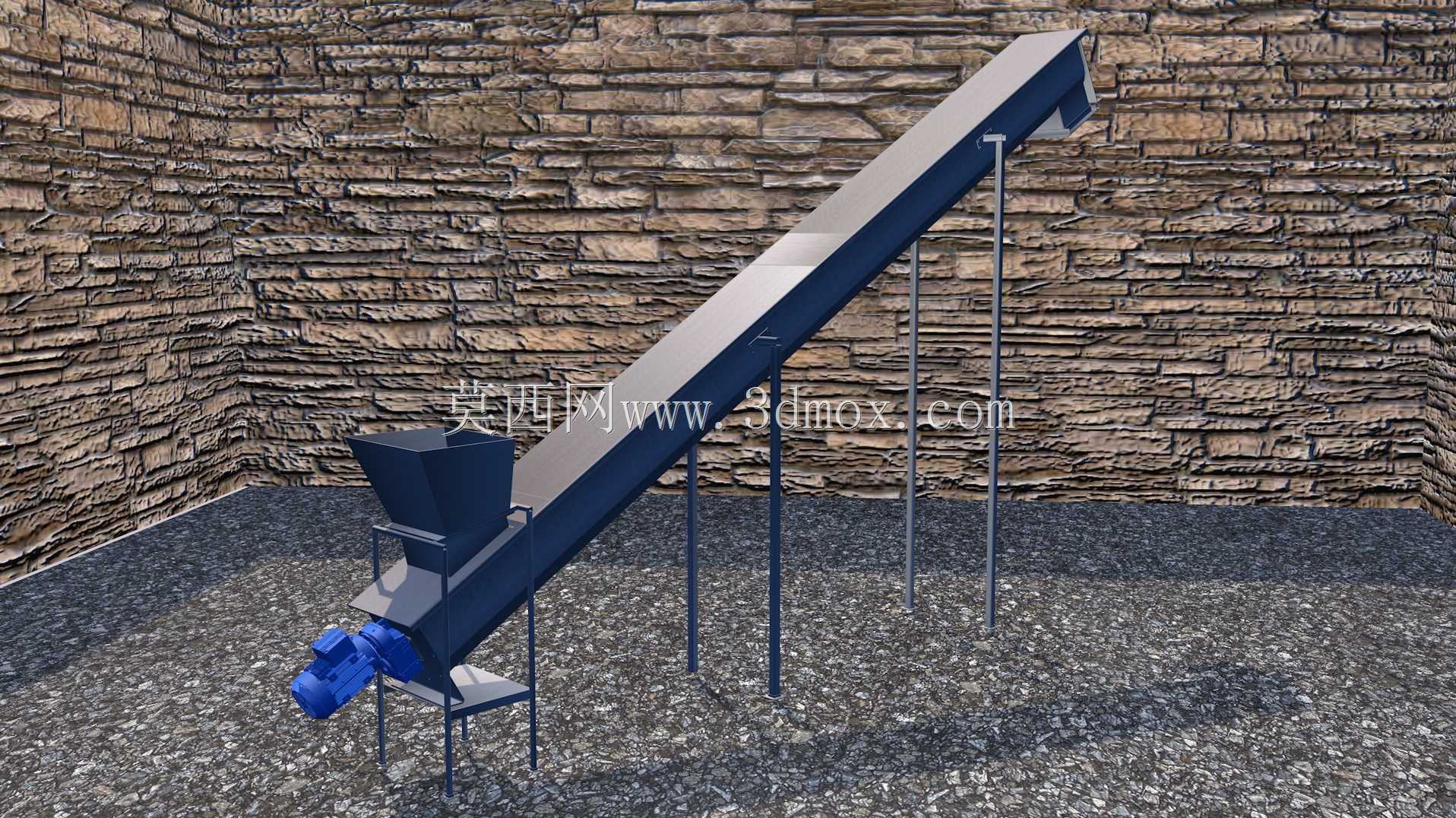

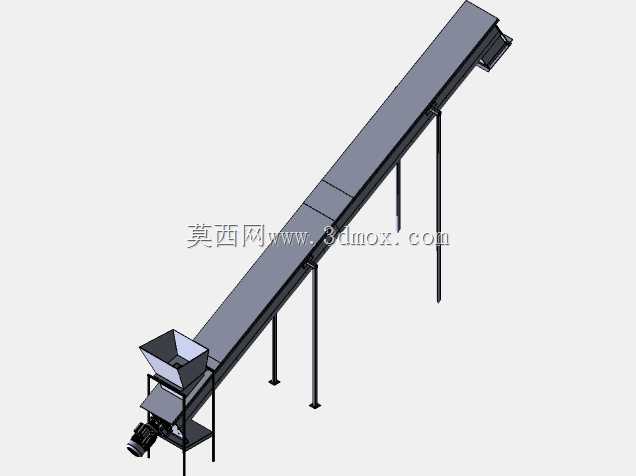

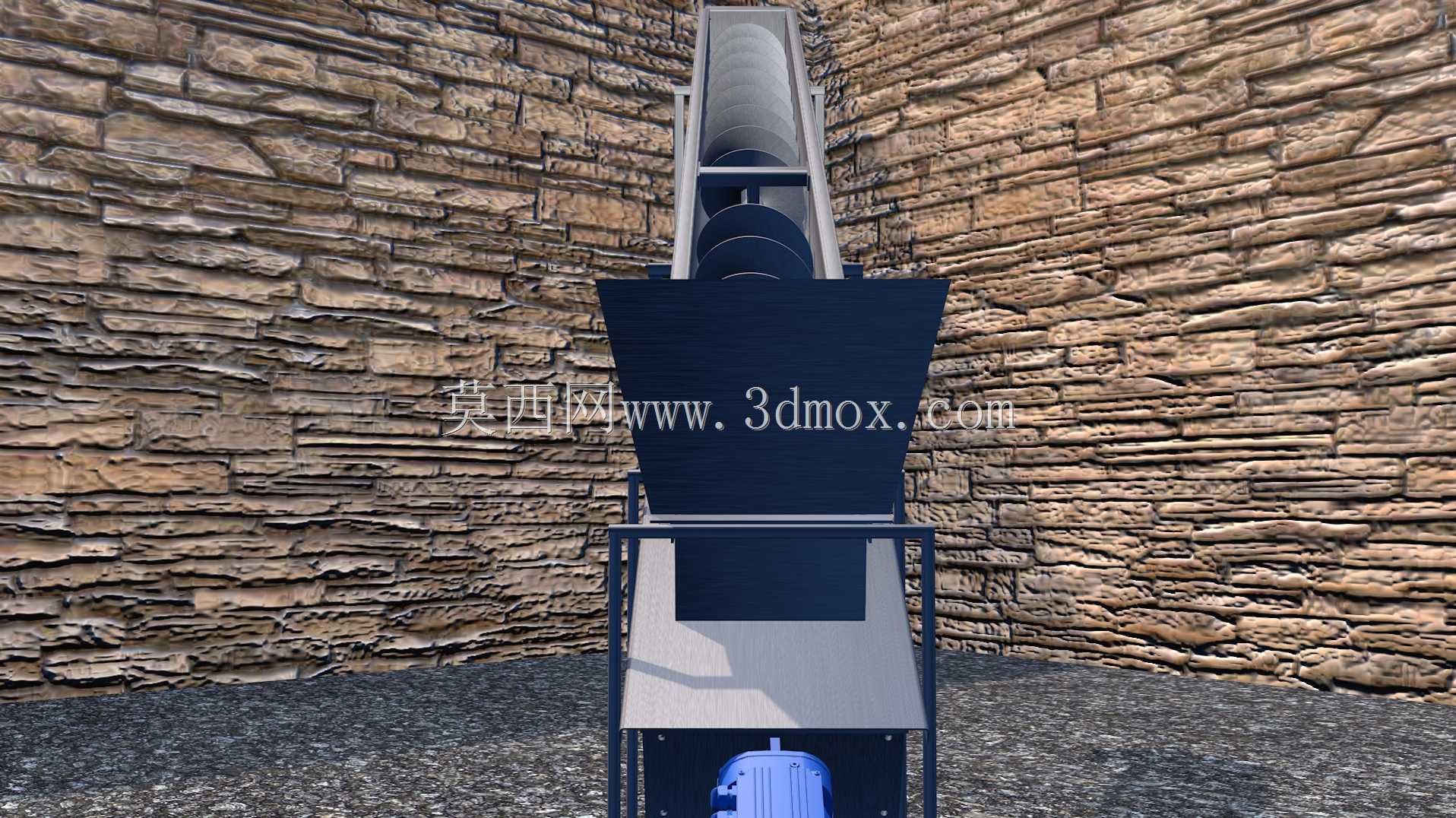

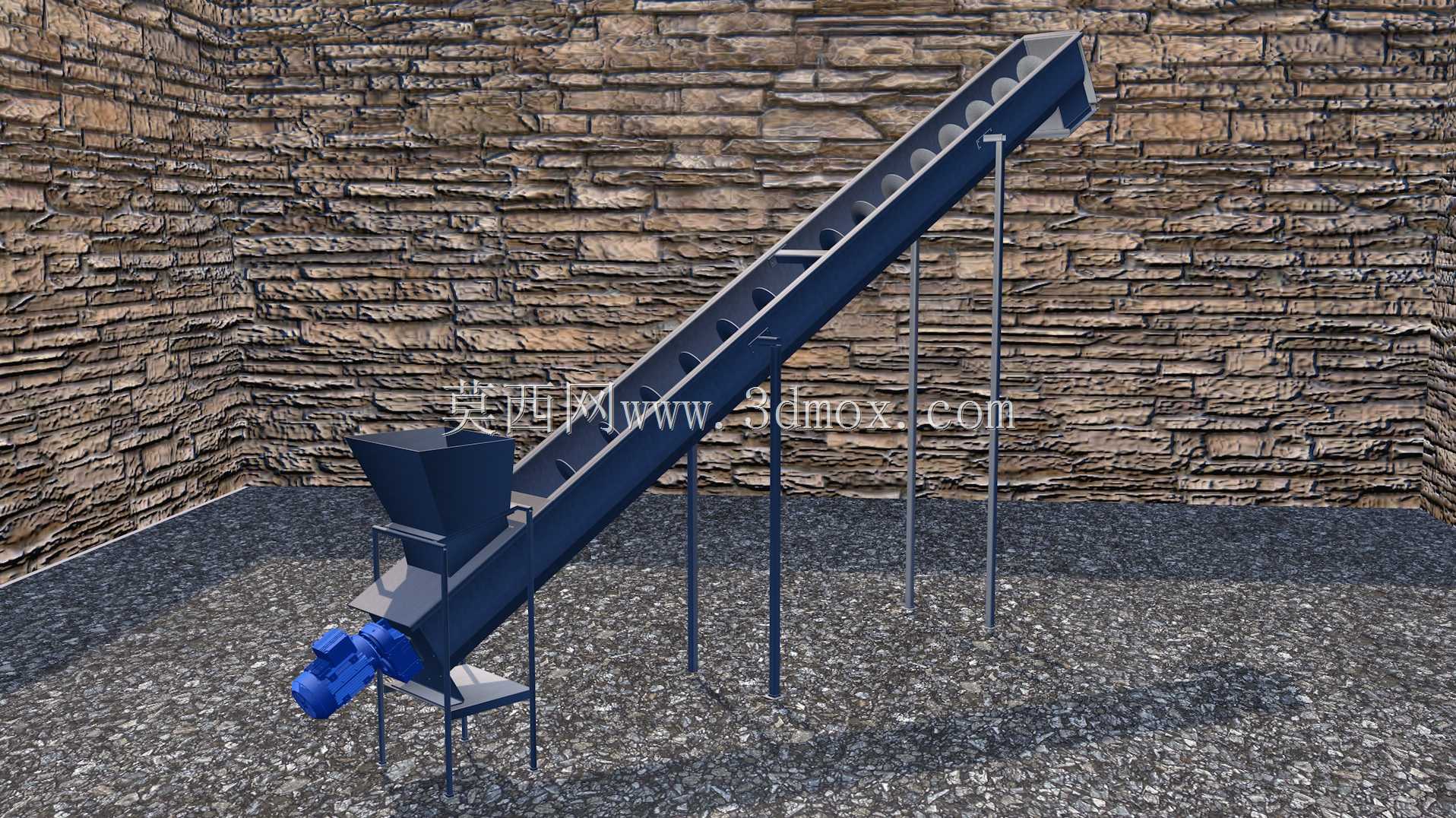

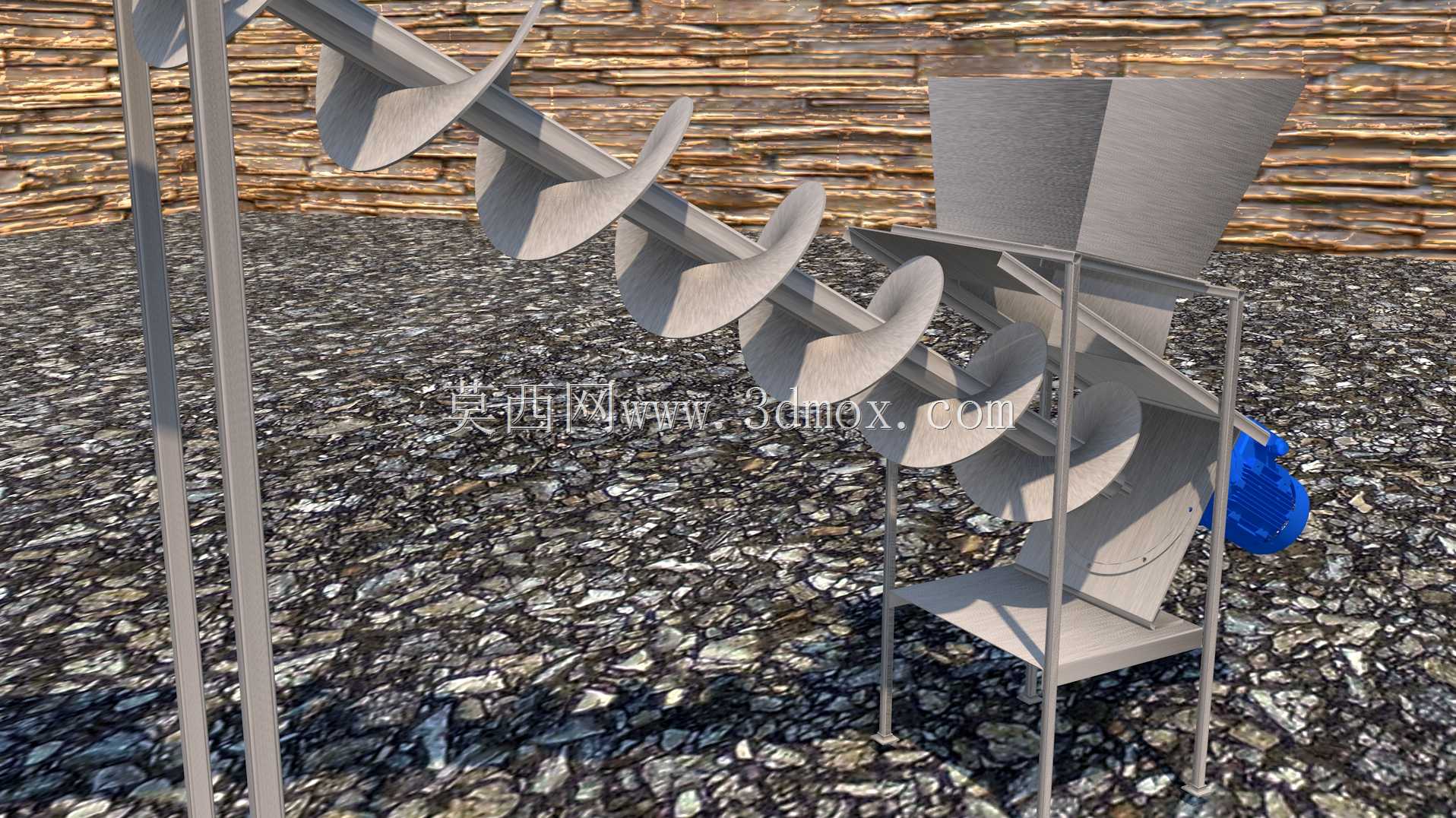

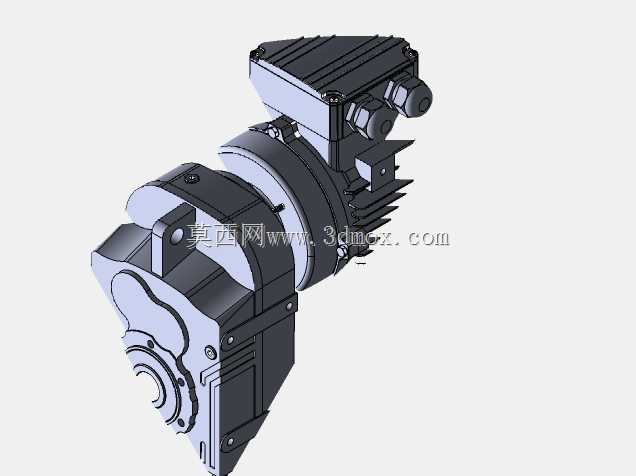

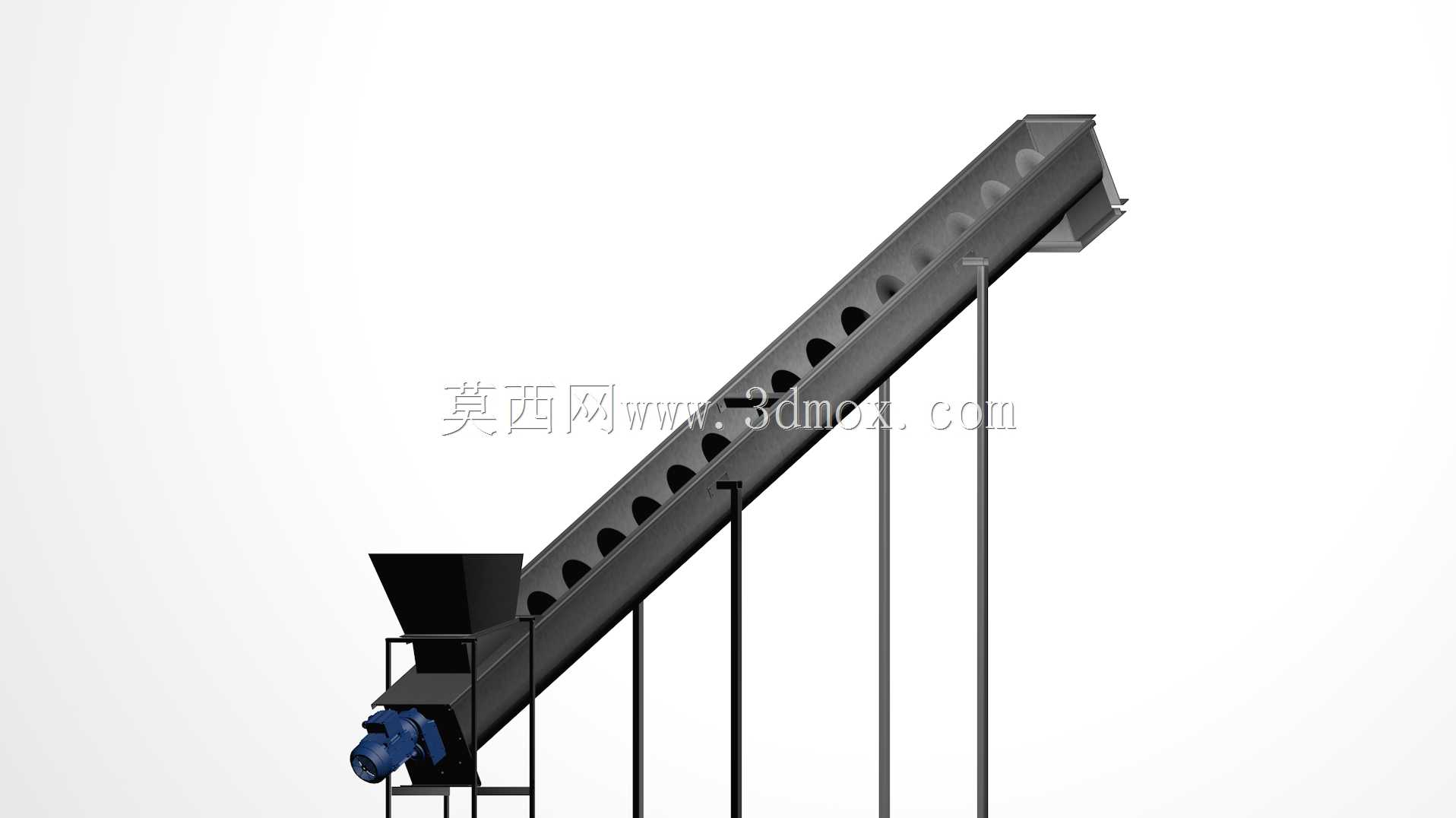

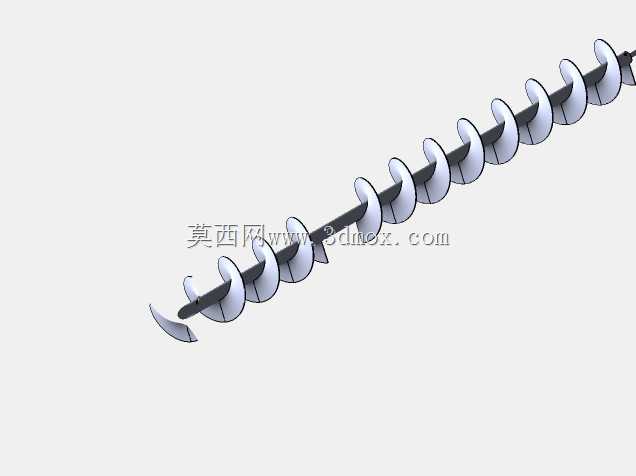

这款倾斜布置的螺旋输送设备，主要面向散状物料的短距离提升与定量给料场景，广泛应用在粮食加工、建材生产、化工粉体输送、饲料加工、污水处理等行业的生产环节中，可完成颗粒状、粉状物料从低位料仓到高位加工设备进料口的连续输送作业，替代传统的人工上料与斗式提升的部分作业场景，适配流动性较好、无强粘结性的散料输送需求，能够在封闭的输送腔体内完成物料转运，减少输送过程中的粉尘外溢问题，改善生产车间的作业环境。设备核心输送部件为连续缠绕成型的螺旋叶片，通过螺旋轴的旋转带动叶片推送物料沿输送槽向上移动，进料端设置大容积受料斗，可承接上游来料的瞬时大流量冲击，避免物料撒漏，料斗下部设置导流结构，引导物料均匀进入螺旋输送段，防止物料在进料口处堆积架桥。设备整体采用倾斜式安装布局，支撑机架采用方管焊接成型，结构刚性充足，可根据现场安装高度需求调整支撑腿的固定位置，适配不同的进料、出料高度差，设备的出料端设置敞口式出料口，可直接对接下游设备的进料接口，无需额外加装转接溜管。驱动单元布置在设备的出料端一侧，通过直联方式带动螺旋轴转动，传动结构紧凑，减少传动环节的功率损耗，同时便于后期的维护检修。设备的公称直径为350mm，输送槽采用圆弧型槽体结构，与螺旋叶片的外缘间隙控制在合理范围内，既避免叶片与槽体发生刮擦干涉，又能减少物料在间隙处的残留堆积，降低设备运行的卡滞风险。设计过程中充分考虑了散料的输送特性，螺旋叶片的螺距采用等距设计，适配常规散料的输送流速，保证物料在输送过程中不会因螺距变化产生挤压结块问题，机架底部设置安装固定板，可通过膨胀螺栓直接固定在混凝土地面上，无需额外浇筑复杂的设备基础，降低现场安装的施工成本，设备的整体安装边界紧凑，可在狭小的车间空间内完成布置，适配现有生产线的升级改造需求，无需对原有车间布局进行大规模调整。设备的支撑结构采用多点受力设计，在螺旋轴的中部、两端均设置支撑轴承座，分担螺旋轴与物料的重量载荷，避免长螺旋轴运行过程中出现挠曲变形，延长设备的连续运行寿命，料斗与输送槽的连接位置采用满焊工艺，保证连接位置的密封性，避免细粉状物料从接缝处泄漏。
