集成减速结构双出轴电动动力单元

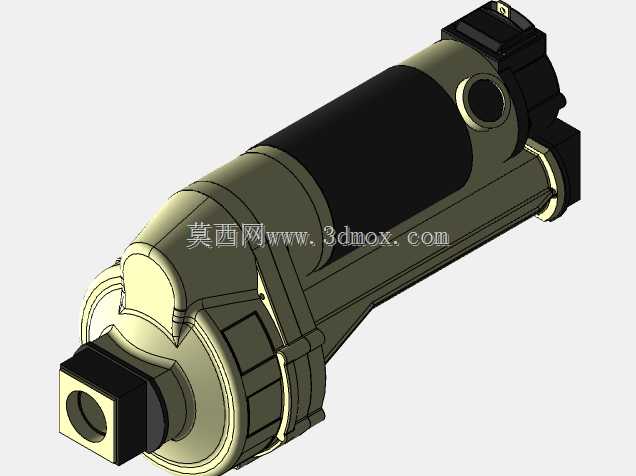

　　做小型代步设备、轻型输送装置、非标自动化专机的结构设计时，动力单元的选型和布局往往是最占用迭代时间的环节——很多场景下既要控制动力段的整体轴向尺寸，又要保证输出扭矩满足负载启动要求，还要兼顾安装位的同轴度公差，单独选配电机再加装减速箱、联轴器的方案，不仅装配环节需要反复调整对中，累计的形位公差还容易在长期运行后出现轴封磨损、轴承异响的问题。这款集成式带轴电动动力单元，就是针对这类紧凑安装场景做的一体化设计，把驱动电机、减速齿轮组、输出轴做了同轴式集成，省去了外接联轴器的装配冗余，整体外壳采用加强筋包覆的铸铝结构，既保证了齿轮啮合段的刚性支撑，又能通过壳体表面的散热筋带走连续运行产生的热量，不需要额外加装散热风扇就能满足间歇工作制下的温升要求。

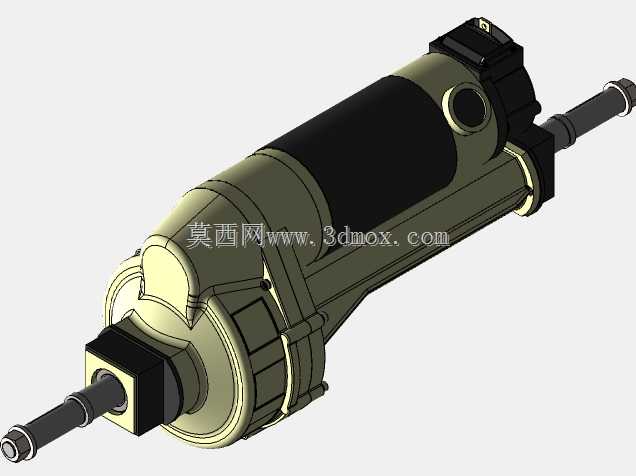

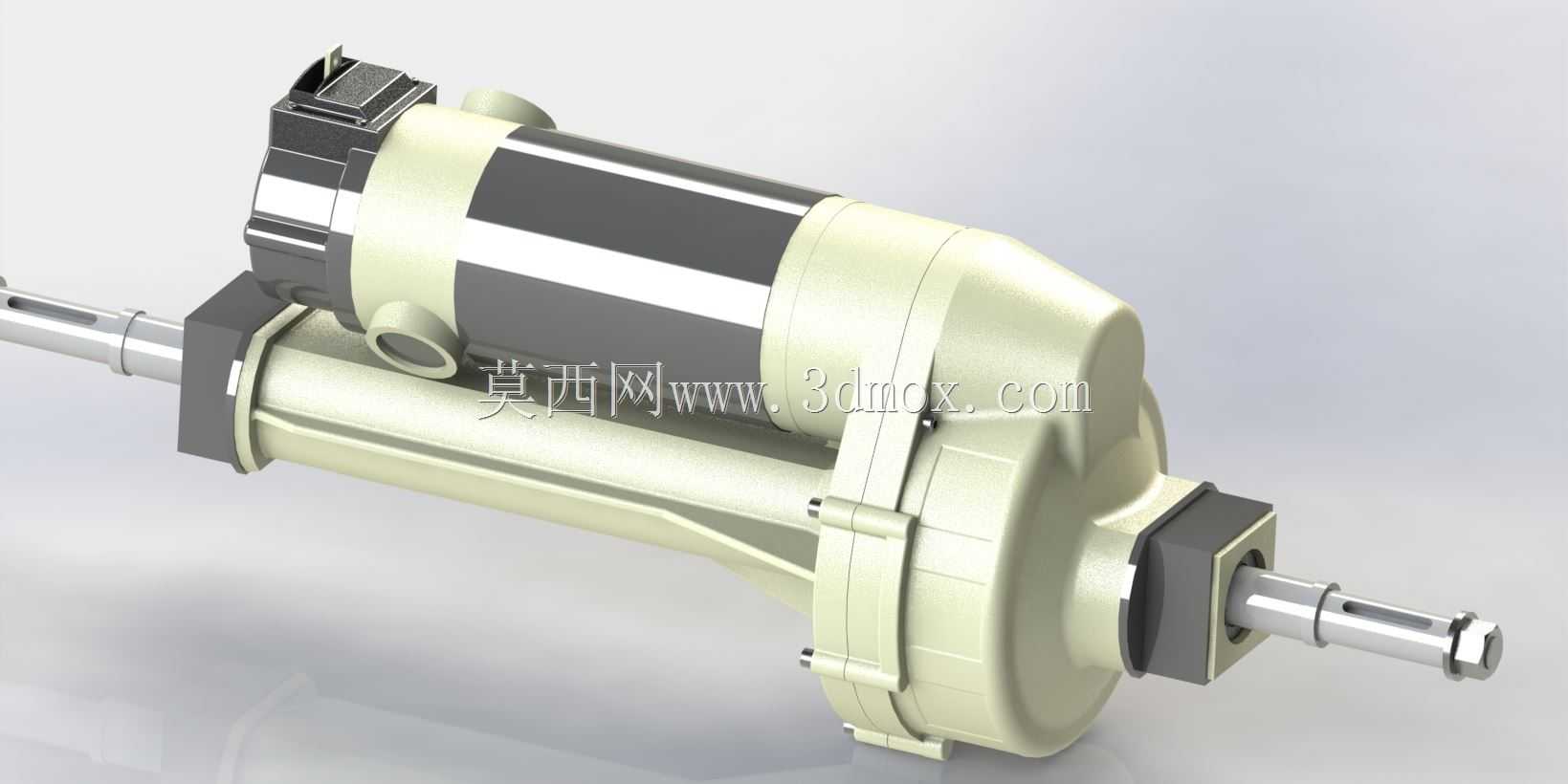

　　从实际应用场景来看，这类动力单元最常见的部署位置是轻型电动代步车的驱动段、小型自动化输送线的主动辊驱动、农用小型机具的动力输出端，还有一些需要低转速大扭矩输出的非标转台设备。区别于普通电机单轴输出的结构，这款动力单元采用双出轴设计，两端的输出轴都加工了标准键槽，轴端预留了锁紧螺纹孔，既可以单侧连接负载，也能双侧同步输出动力，比如在轻型车桥的应用中，双出轴可以直接连接两侧的轮毂安装位，不需要额外加装差速器支架，壳体上预留的四个安装凸台正好对应车桥的固定安装孔位，安装面的平面度公差控制在0.05mm以内，锁紧后不会出现运行偏移的问题。

　　设计层面上，这款动力单元把电机的定子转子段和减速齿轮段做了同轴串联布局，电机的高速输出轴直接和行星减速组的太阳轮连接，减速后的动力通过行星架直接传递到两侧的输出轴，整个传动链没有额外的传动连接部件，传动效率比分体式电机加减速箱的方案高8%左右，同时因为减少了连接节点，整体的运行噪音能控制在60分贝以内，适合对噪音有要求的室内设备场景。输出轴的材质采用40Cr调质处理，轴颈位置做了高频淬火，硬度达到HRC45-50，和轴承配合的位置磨削加工到Ra0.8的表面粗糙度，既能保证轴承装配的过盈量要求，又能减少长期转动的磨损量。

　　安装边界上，这款动力单元的主体最大外径控制在120mm以内，不含输出轴的主体长度为280mm，两侧输出轴的伸出长度各为70mm，轴径为25mm，键槽宽度为8mm，安装孔位的中心距为150mm，安装孔直径为10mm，不管是替换现有设备上的老旧动力单元，还是在新设备设计中做布局预留，都不需要占用过大的安装空间。壳体上的接线盒位置设置在电机段的斜上方，接线口采用防水密封结构，防护等级达到IP54，能适应普通车间、户外代步场景下的防尘防溅水要求，不需要额外做防护壳体。在做设备选型匹配的时候，只需要根据负载的启动扭矩、运行转速确认减速比参数，就能直接套用这个动力单元的安装尺寸，不需要再单独设计电机支架、减速箱连接法兰，能大幅缩短结构设计的周期，也减少了加工定制连接件的成本。

　　实际装配调试的时候，需要注意输出轴和负载连接的同轴度偏差不能超过0.1mm，虽然一体化结构已经抵消了大部分内部传动的同轴度误差，但外接负载的偏载还是会导致输出轴轴承承受额外的径向力，长期运行会缩短轴承的使用寿命。另外壳体上的安装凸台在锁紧的时候要采用对角锁紧的方式，避免单侧锁紧力过大导致壳体轻微变形，影响内部齿轮的啮合间隙。日常维护的时候，只需要按照运行周期在两端的轴承注油孔补充润滑脂，不需要拆开壳体调整齿轮间隙，因为出厂的时候已经做了齿轮侧隙的调整，密封结构也能保证润滑脂不会出现渗漏的问题。
