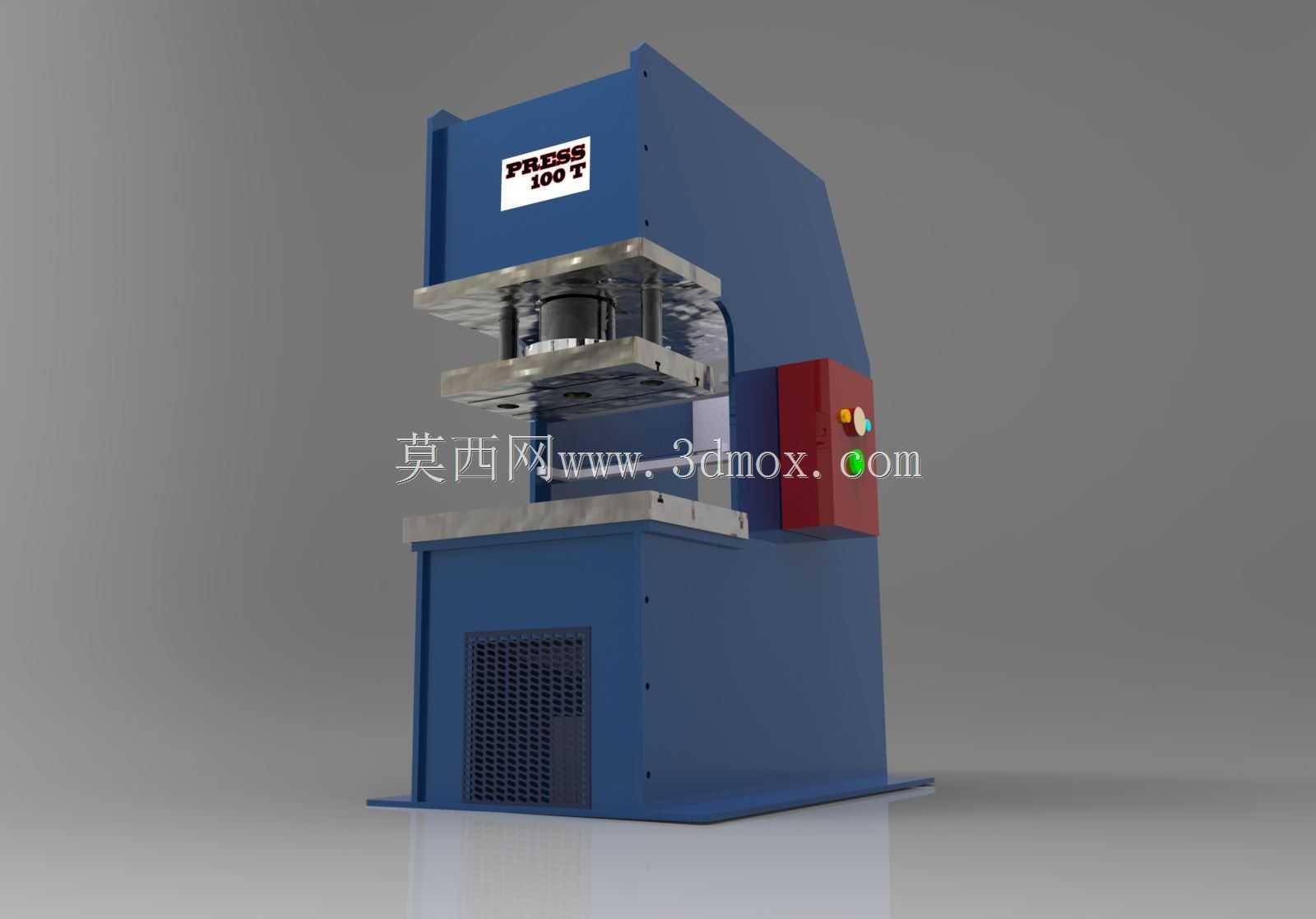

单臂式100吨液压冲压成型设备

这款单臂结构的100吨液压设备，主要面向中小型金属零部件的冲压、校直、压装、浅拉伸成型作业场景，在五金加工、汽配零件生产、家电配件制造、小型五金件锻压车间中有着广泛的应用空间，可完成板材冲裁、轴类零件校直、过盈配合零部件压装、薄金属件浅拉伸成型、塑料制品压制成型等多类加工工序，适配小批量多品种的柔性生产需求，也可嵌入小型自动化生产线作为压装工位核心设备使用。设备采用开式单臂C型机身结构设计，这种结构的核心优势在于三个方向的操作空间开阔，操作人员可以从设备正面、左右侧面完成上下料作业，针对长条形工件的校直、大尺寸异形件的压装作业适配性远优于闭式框架结构压机，同时机身采用整体钢板焊接后去应力处理的工艺思路，在保证100吨额定压力下机身刚性足够的前提下，尽可能压缩了设备的整体占地面积，降低车间安装的空间要求。设备的功能布局上，上部集成主液压油缸与上模安装平台，下部设置带T型槽的固定工作平台，可快速更换不同的工装模具，适配不同工序的加工需求；机身侧部集成液压控制与电气操作单元，操作按钮集中布置在侧部操控盒上，操作人员站在设备侧前方即可完成压力调整、行程控制、启停操作，作业动线流畅无遮挡。从安装边界来看，设备底部为整体式安装底座，无需复杂的地基预埋处理，普通硬化车间地面即可完成安装固定，机身预留的液压站、电气线路接口均集中布置在机身背部与侧下部，外接管线排布整齐不会干扰正面操作空间；设备的开合模行程、开口高度均按照通用中小型压制作业的需求设计，可适配绝大多数常规尺寸的工装模具安装，上下模安装平台的平行度、油缸运行的垂直度均按照锻压设备的精度要求设计，保证压制作业过程中受力均匀，避免工件出现压装偏斜、成型精度不足的问题。在设计过程中重点考量了单臂结构的刚性补偿，通过对机身喉口位置的加厚处理、筋板布局优化，抵消满负荷作业时的机身开口变形量，保证长期满负载运行下的设备精度保持性，同时机身下部预留了散热通风结构，可保证液压系统长时间运行时的散热需求，降低设备连续作业时的油温升高幅度，延长液压密封件与液压元件的使用寿命。
