160吨立式压片成型生产设备结构设计

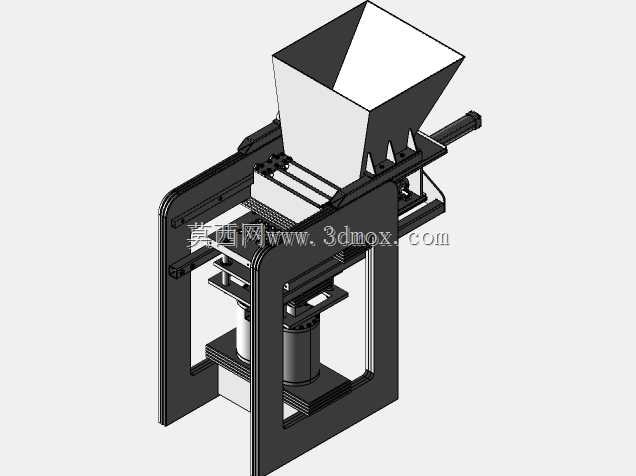

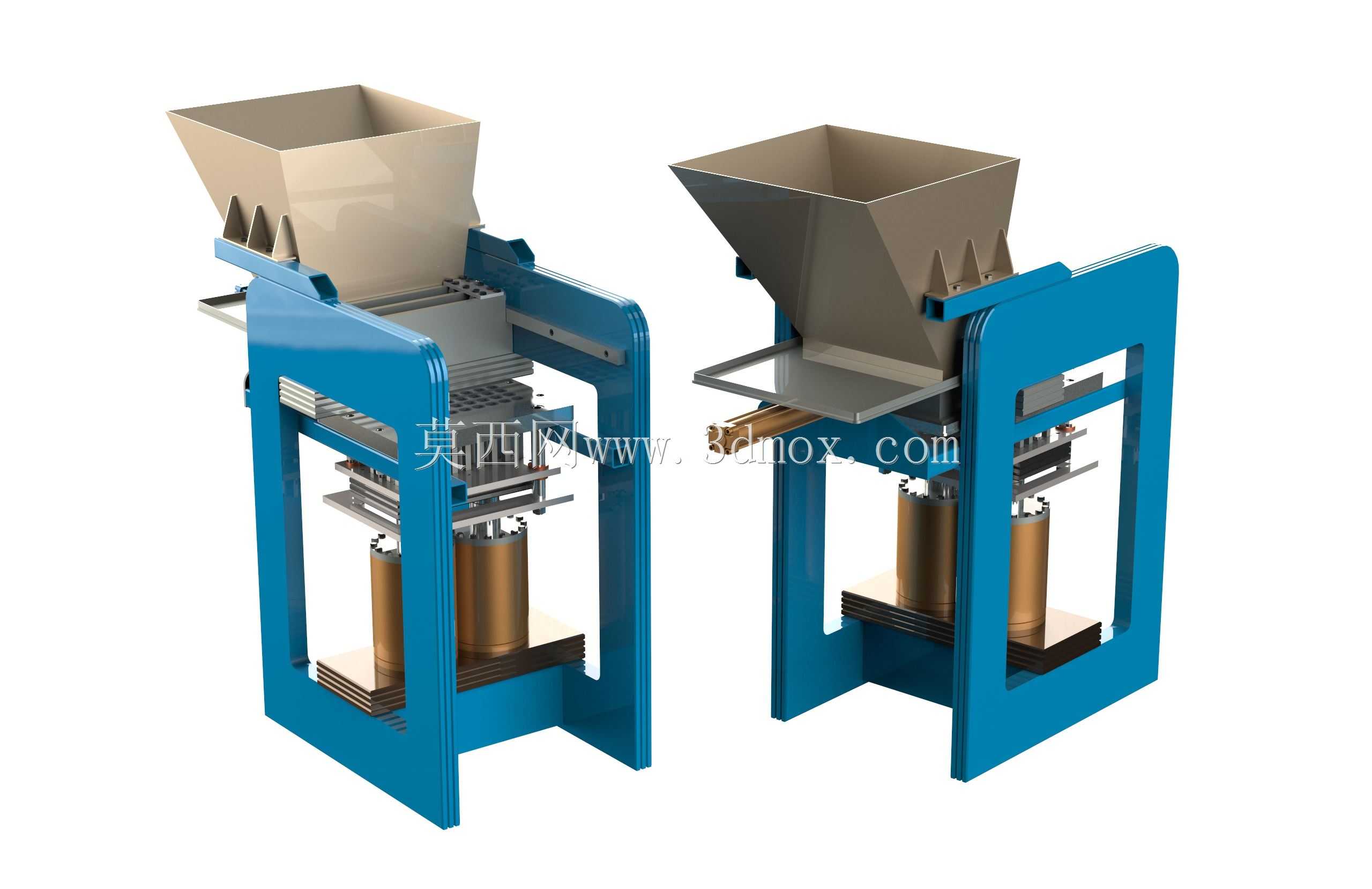

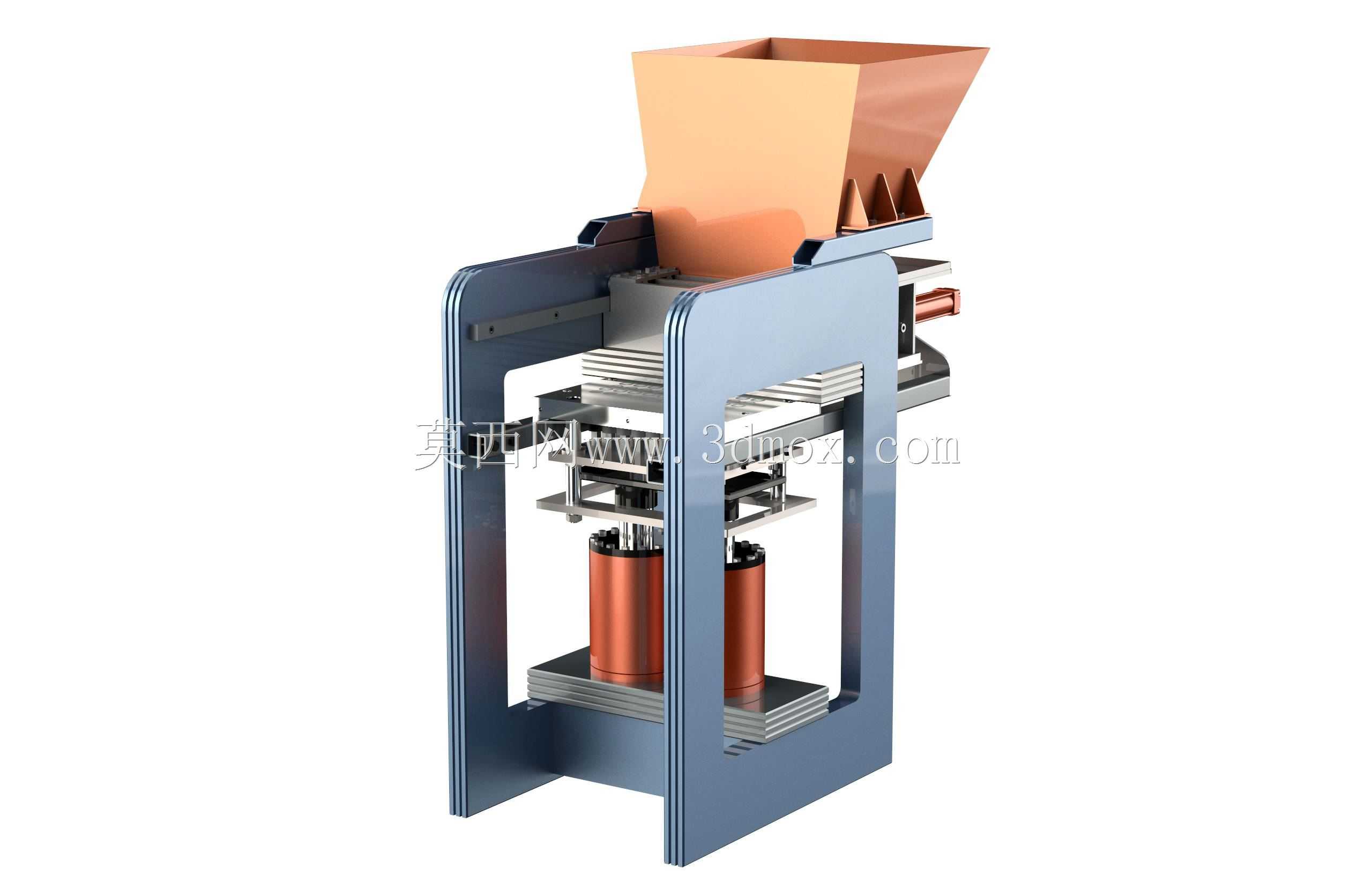

这款160吨规格的立式压片设备，主要面向制药、食品加工、精细化工等行业的粉体压制成型场景，可将各类颗粒状、粉状原料压制成规定形状与密度的片状制品，常见应用包括西药片、泡腾片、奶片、糖果片、洗涤块、冶金粉末坯件的批量生产作业，适配连续化生产线的进料、压制、出料工序衔接需求。设备整体采用立式框架式承载结构，上方设置敞口式进料料斗，料斗下部做分料导流设计，可将原料均匀送入下方的模腔工位，避免进料不均导致的片重差异问题；中部压制单元采用双油缸同步驱动结构，油缸垂直布置于框架下部，可输出稳定的160吨压制压力，配合多层叠置的承压导板，保证压制过程中压力均匀传递到模腔各个位置，减少成品出现密度差、缺角、开裂的不良率。设备侧部设置出料推送机构，压制完成的成品可被自动推出模腔，衔接外部输送线完成后续收集工序。从设计思路来看，这款设备优先考虑了大吨位压制下的结构刚性，框架主体采用厚壁钢板折弯焊接成型，立柱与上下横梁的连接位置做加强筋过渡，可承受长期满负荷压制的交变载荷，避免结构变形影响压制精度；导柱与模腔的配合位置采用自润滑导向结构，减少长期运行的磨损量，延长核心部件的维护周期。外形与安装边界方面，设备整体为立式方正布局，上部料斗为上宽下窄的锥斗结构，最大外廓宽度集中在中部框架位置，下部油缸区域做收窄设计，安装时仅需平整的硬化混凝土地面即可固定，无需额外做深挖地坑的基础施工，设备进料口高度适配常规上料设备的出料高度，出料口高度匹配常规皮带输送线的接料高度，可直接嵌入现有生产线完成布局，无需对周边配套设备做大幅调整。设备的压制行程、保压时间均可根据原料特性做适配调整，可适配不同厚度、不同成型压力需求的片状产品生产，料斗与物料接触的部位采用光滑易清洁的材质设计，切换生产品种时可快速完成拆装清洁，满足多品种小批量的生产切换需求。
