带张紧调节结构的皮带运输机局部结构

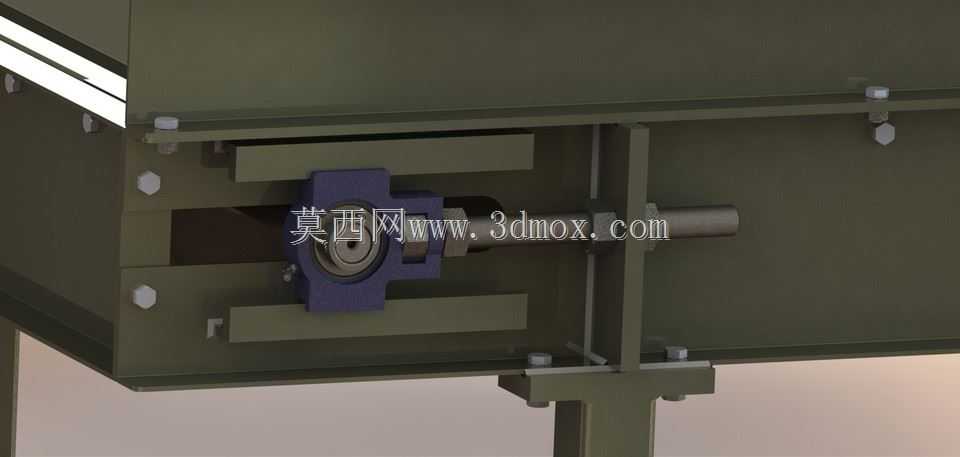

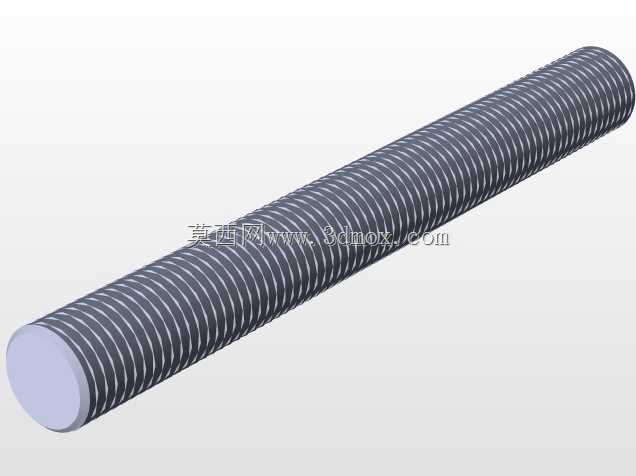

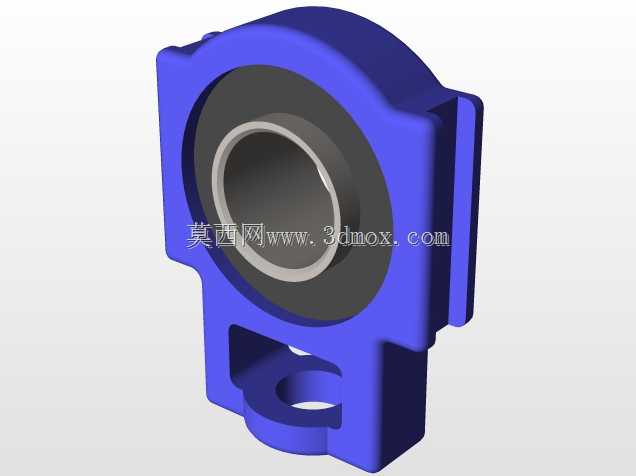

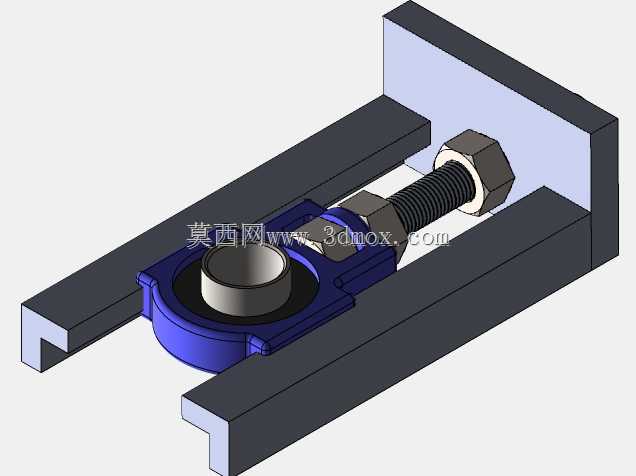

该结构为皮带运输机的张紧调节段局部结构，主要应用于工矿企业散料输送、生产流水线工件转运、仓储物流包裹分拣等场景，是连续输送作业中保障皮带运行稳定性的核心功能段。在实际生产场景中，这类结构多布置在运输机的尾端或中部张紧工位，核心作用是抵消皮带在长期负载运行中产生的塑性伸长，避免皮带打滑、跑偏、撒料等常见故障，保障输送作业的连续稳定运行。从功能特性来看，该段结构集成了机架承载、皮带张紧调节、辊筒固定支撑三大核心功能，两侧的立式机架采用型钢焊接成型，具备足够的结构刚度，可承受皮带张紧产生的拉力以及输送物料带来的竖向载荷，不会在长期受力状态下出现结构变形。图中展示的张紧调节组件采用螺杆式调节结构，通过旋转调节螺杆可带动轴承座沿机架上的导向滑槽横向移动，以此调整从动辊筒的轴向位置，实现皮带张紧度的精准调节，调节过程平稳可控，无需复杂的专用工具，一线运维人员即可快速完成张紧度校准作业，大幅降低设备日常维护的难度与时间成本。从设计思路来看，该结构采用模块化设计理念，将张紧功能段作为独立模块进行设计，可根据不同的输送带宽、输送长度、负载等级灵活调整机架的型钢规格、调节螺杆的直径以及轴承座的承载等级，适配不同参数的皮带运输机，无需对整体机架结构进行大幅改动，有效缩短设备的设计与生产周期。在安装边界方面，该张紧段的机架两侧预留了标准的连接法兰孔，可与运输机的标准中段机架直接通过螺栓拼接，无需现场焊接作业，安装时仅需保证两侧调节滑槽的平行度偏差在允许范围内，即可保障张紧调节过程顺畅无卡滞；该结构的竖向安装尺寸与同带宽的标准运输机机架保持一致，可直接替换原有老旧设备的张紧段，无需对周边的导料槽、清扫器等附属部件进行位置调整，适配性较强。结构中的轴承座采用剖分式设计，配套带密封结构的滚动轴承，可有效阻挡输送过程中产生的粉尘、碎屑进入轴承内部，延长轴承的使用寿命，减少运维过程中的易损件更换频次。整体结构设计务实可靠，没有冗余的复杂结构，所有受力部件均经过载荷校核，可在高负载、高粉尘的恶劣工业环境下长期稳定运行，完全满足工业场景下连续输送作业的使用需求。
