小型挡边皮带输送设备结构设计

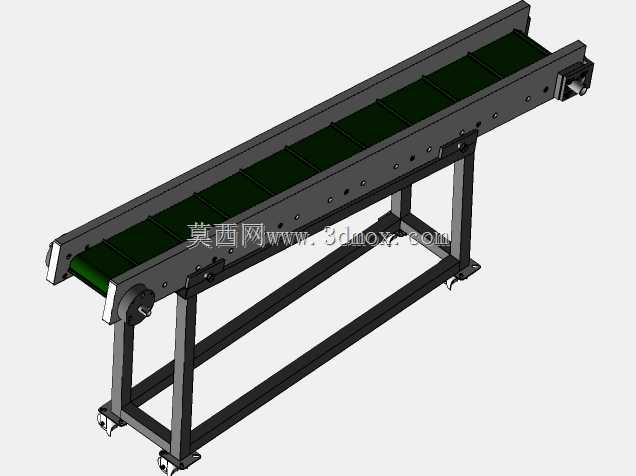

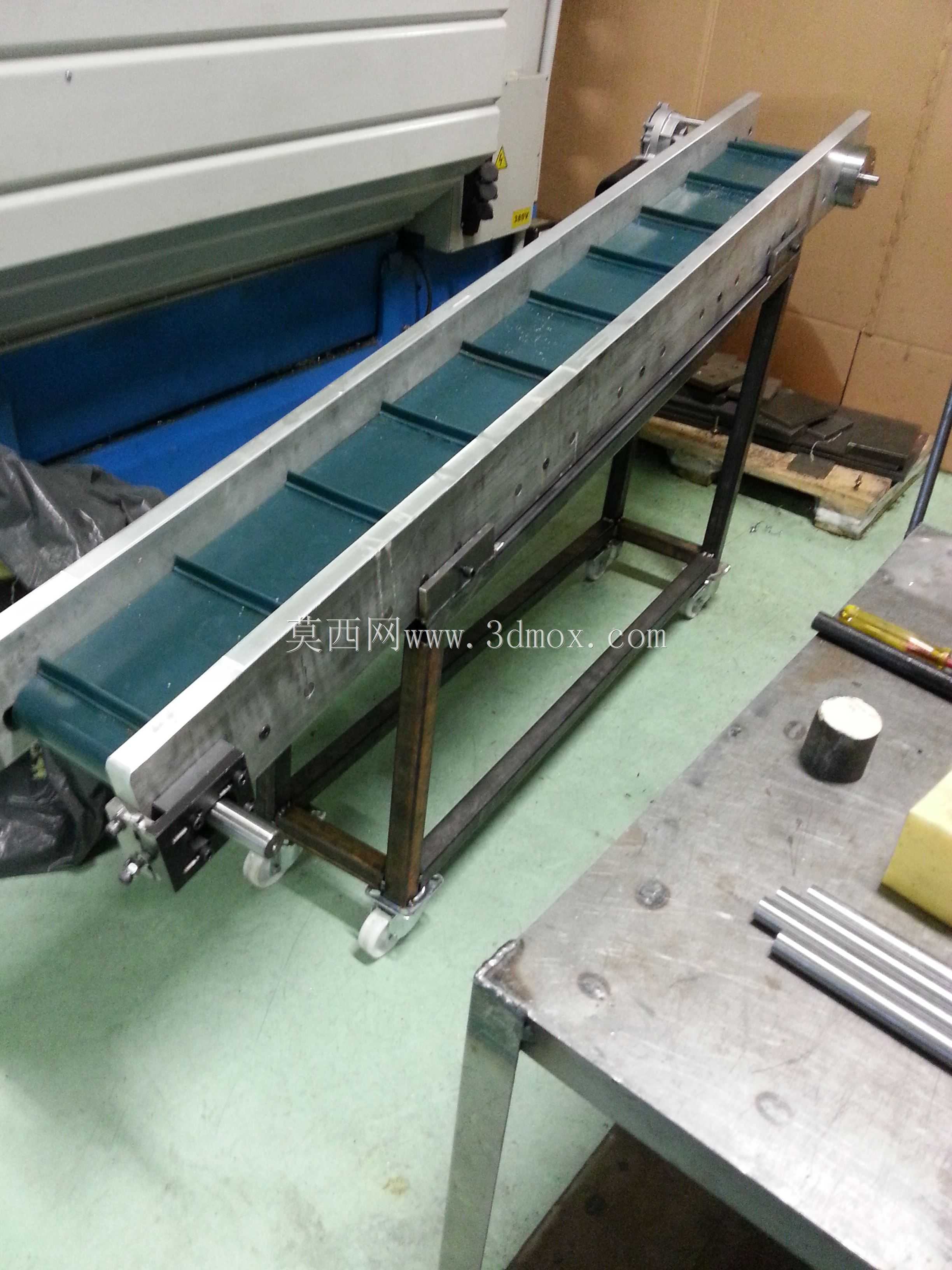

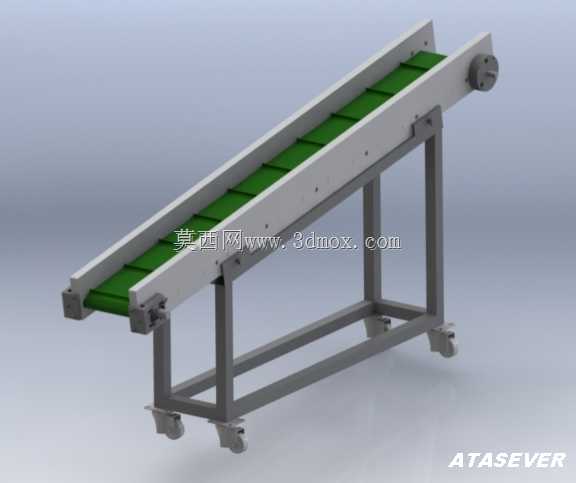

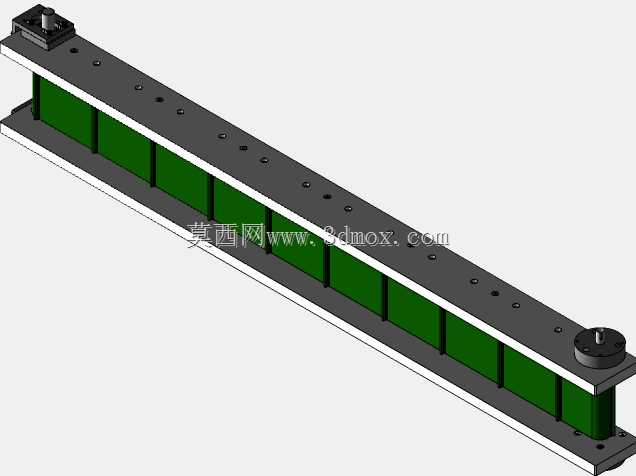

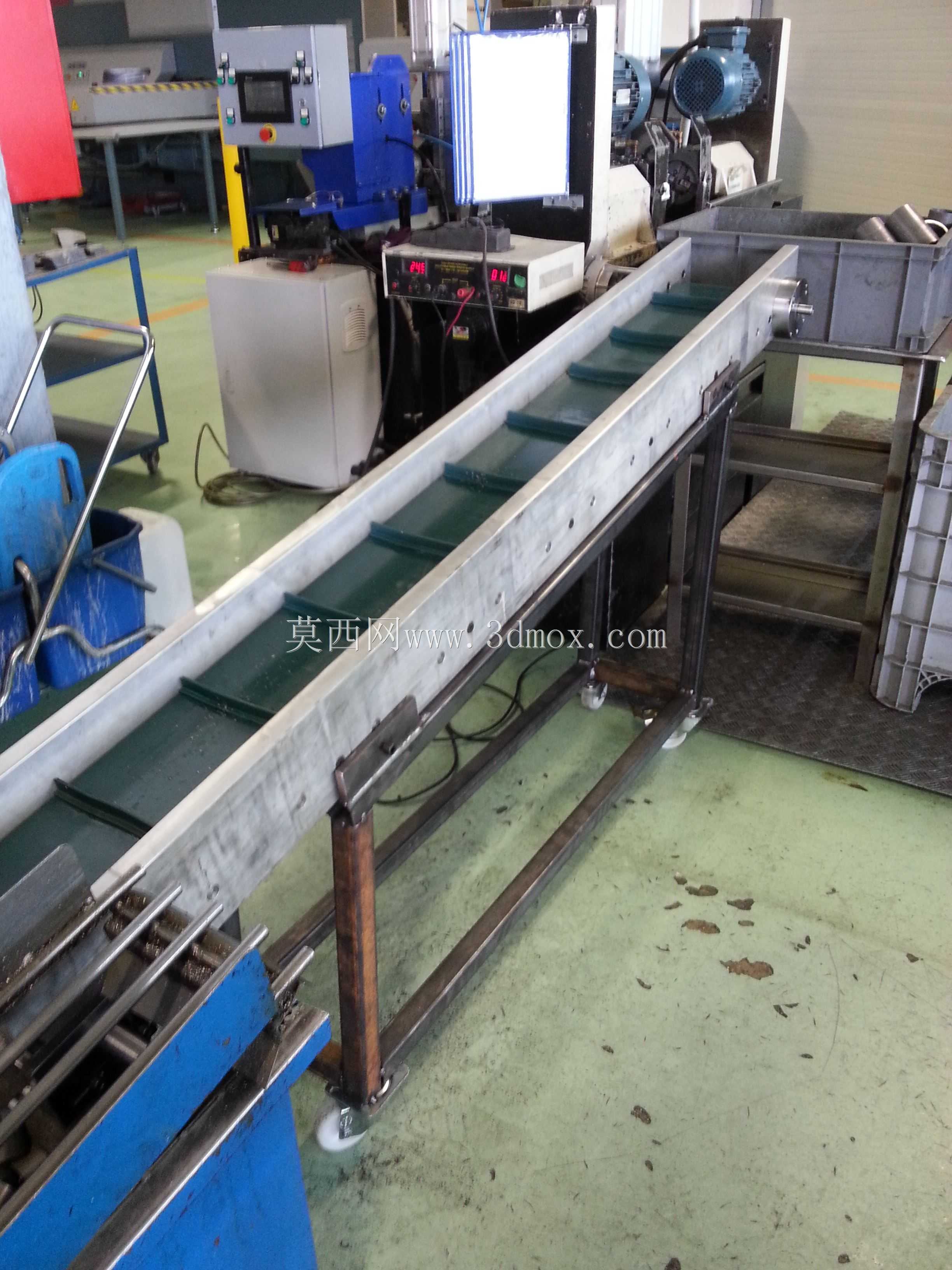

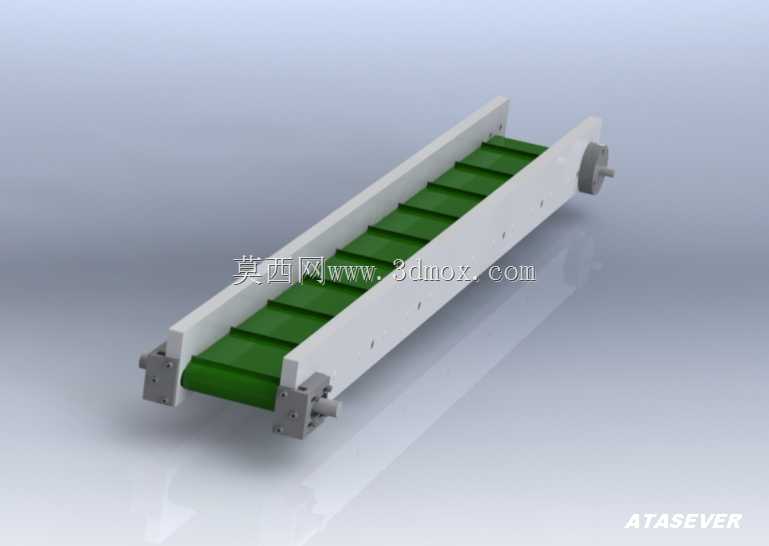

这款小型挡边皮带输送设备，主要面向轻工制造、电子组装、食品包装、小零件加工等生产场景的短距离物料转运需求，可适配流水线工位间的工件传递、小型加工设备的上下料衔接，也可单独作为零散物料的定向输送单元使用，能够输送体积较小、重量较轻的块状、颗粒状或是盒装工件，挡边结构可避免输送过程中物料从侧边滑落，适配有一定倾斜角度的输送工况，满足不同产线的布局高差需求。设备整体采用两侧平行的铝型材作为主体机架，机架表面做阳极氧化处理，兼顾结构强度与轻量化需求，同时具备优秀的防锈抗腐蚀能力，适配车间多尘、有少量切削液或是清洁要求较高的不同生产环境。机架两端配置主动与从动辊筒组件，主动辊端预留了动力安装接口，可根据实际输送需求匹配对应功率的减速电机，从动辊端设置张紧调节结构，可通过调整辊筒位置调整皮带张紧度，避免皮带长期运行出现打滑、跑偏的问题。输送面采用绿色PVC挡边皮带，皮带表面的横向挡条可在倾斜输送时承托物料，防止物料下滑，皮带本身具备耐磨、防滑、易清洁的特性，可根据输送物料的特性更换不同材质、不同挡边间距的皮带，适配不同的物料输送需求。设备两侧的机架上预留了多组标准安装孔位，既可以通过支架将设备固定在工作台架上，也可加装光电传感器、挡停机构、导向护栏等附属配件，拓展设备的使用功能，适配不同产线的定制化需求。设备整体外形狭长紧凑，占用安装空间较小，可根据产线的实际布局需求调整安装角度与固定高度，两端的辊筒端座采用模块化设计，日常维护时可快速拆卸更换辊筒或是皮带，降低设备的运维成本。在设计过程中，重点优化了机架的受力结构，在保证整体轻量化的前提下，避免设备长期负载运行出现机架变形的问题，同时对皮带的运行轨迹做了限位设计，减少皮带跑偏的概率，提升设备运行的稳定性，可长时间连续运行满足车间批量生产的输送需求，适配多行业小物料的柔性输送场景。
