汽车盘式制动总成结构设计

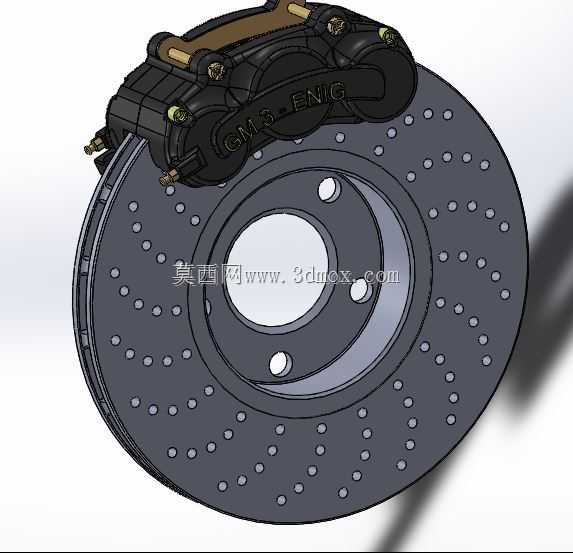

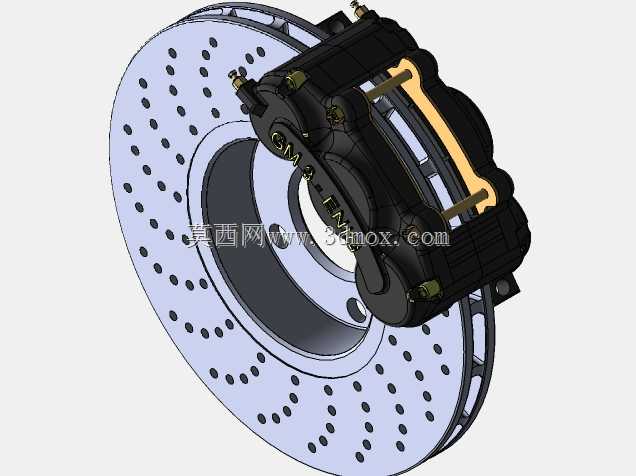

这套盘式制动结构广泛应用于乘用车辆、轻型商用车辆的前轮制动系统，部分高性能乘用车型也会将其用于四轮全配置，在车辆行驶过程中承担减速、驻车以及紧急工况下的制停功能，是整车主动安全系统中最为核心的执行部件，直接决定车辆制动距离、制动稳定性以及连续制动工况下的热衰减表现。从实际使用场景来看，这套制动结构需要适配城市道路频繁启停、山路长距离下坡连续制动、高速行驶紧急制停等多种复杂工况，既要保证常温下足够的制动夹紧力，也要兼顾高温工况下摩擦系数的稳定性，避免出现制动效能热衰退的问题。在功能特性设计上，这套结构采用通风钻孔式制动盘搭配浮动式制动卡钳的组合，制动盘表面的均匀钻孔一方面可以加快制动过程中产生的热量散发，提升连续制动的热稳定性，另一方面可以快速排出制动摩擦产生的磨屑，避免磨屑夹在摩擦片与制动盘之间造成制动抖动、异响，同时在雨天行驶时可以快速破除制动盘表面的水膜，缩短湿滑路面的制动响应时间。卡钳采用双活塞推动结构，相比单活塞卡钳可以提供更均匀的夹紧力，让两侧制动片的磨损更一致，减少偏磨带来的维护成本，同时卡钳上集成的放气螺钉、导向销结构都做了标准化的位置设计，方便后期维护时的排气操作与卡钳滑动保养。在设计思路上，整套结构优先考虑安装通用性与维护便利性，制动盘中心定位孔、安装螺栓孔的位置尺寸完全匹配主流家用车型的转向节安装边界，中心大孔用于适配轮毂轴承的定位凸台，周围三个均布的安装孔用于制动盘与轮毂的固定，安装时不需要额外改动原车的转向节结构，直接替换同规格原厂制动部件即可完成适配。卡钳的安装支架定位尺寸也对应原车的羊角安装位，制动片的磨损极限预留了足够的厚度空间，当摩擦片磨损到极限位置时，卡钳上的报警片会接触制动盘发出尖锐异响，提醒驾驶员及时更换摩擦片，避免损伤制动盘工作面。外形尺寸上，制动盘的外径、厚度都严格对应适配车型的轮毂内部空间，保证安装后不会与轮毂辐条、防尘盖板发生运动干涉，卡钳的外轮廓做了圆弧过渡处理，避开轮毂内侧的平衡块安装区域，在车辆转向、悬架跳动过程中，整套制动结构与周边的悬架摆臂、转向拉杆、防尘罩都保留了足够的安全间隙，不会出现运动干涉的问题。摩擦片的摩擦材料接触面做了倒角处理，避免制动初始阶段的尖锐异响，背板上的减震片可以有效吸收制动过程中产生的高频振动，降低制动噪音传递到驾驶舱的概率，提升驾乘的舒适体验。
