户外遮阳型太阳能光伏集热装置结构设计

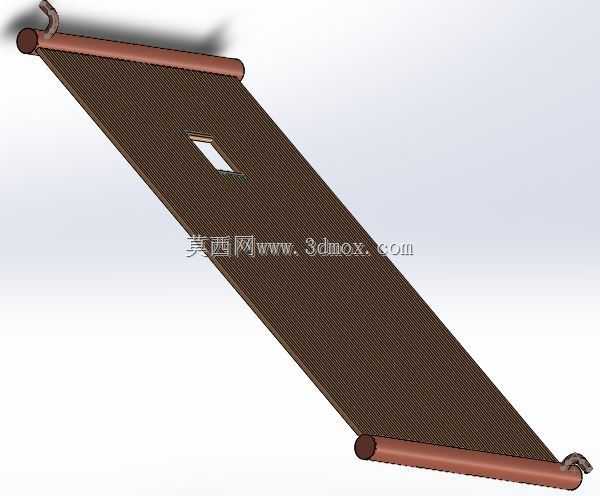

　　在户外分布式光伏配套、建筑外遮阳节能改造、小型离网能源供给场景中，这类兼具遮阳与光电光热转换功能的构件，往往需要同时兼顾安装适配性、能量转换效率与长期户外使用的结构可靠性，本次设计的构件正是针对这类复合需求完成的结构方案。从实际使用场景来看，该构件可直接替换传统建筑外遮阳卷帘、户外停车棚顶面遮阳层、露台临时遮阳构件，在实现遮阳挡雨基础功能的同时，完成太阳能到电能与热能的转换，适配低温环境下的能量输出增益需求，解决单一遮阳构件无能源产出、单一光伏板遮阳效果差且安装突兀的痛点。设计过程中首先考虑了安装边界的适配性，整体采用长条形卷收式结构，两端配置圆形卷轴支撑结构，上端卷轴设置挂钩式安装位，可直接挂靠在建筑外墙预置挂点、

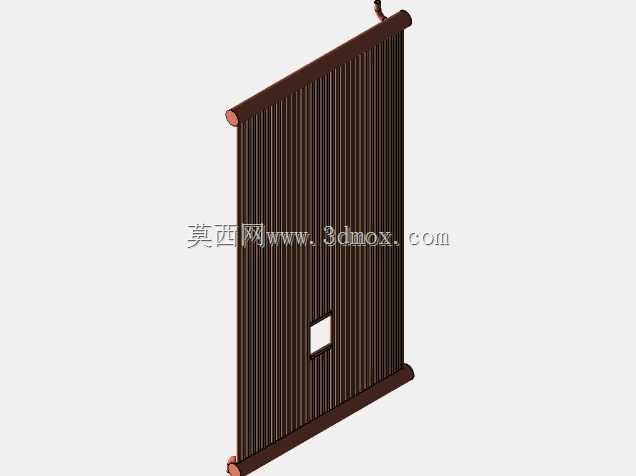

　　遮阳棚支架横梁上，下端卷轴配置可调节拉钩，安装时可根据实际遮阳覆盖范围调整拉伸长度，适配不同宽度、不同倾斜角度的安装面，无需额外定制复杂转接支架，降低现场安装的加工量。构件主体的集热面层采用深色高吸收率纹理材质，表面预留方形穿线与检测窗口，方便后期布线、检修温度传感器与光伏接线端子，面层内部集成光伏电池片与流体换热流道，一方面将吸收的太阳辐射能转化为电能输出，配套小型制冷或供电负载，另一方面通过流道内的介质带走电池片工作产生的热量，既提升光伏电池在低温环境下的发电效率，避免高温导致的转换率衰减，又能将收集的热量导出用于生活热水预热或空间温度调节，实现电、热两种能量的同步产出，提升单位面积的能源利用效率。结构设计上，

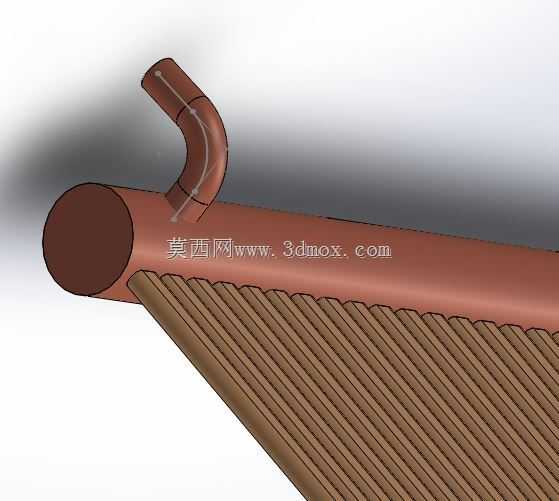

　　两端卷轴采用中空圆管结构，既作为面层收卷的支撑转轴，又可作为流体介质的进出流道与线缆的走线通道，避免管线外露在户外环境中老化破损，卷轴端部的挂钩与拉钩采用铰接结构，可自适应安装面的角度偏差，抵消风载、温度形变带来的结构应力，避免长期使用后面层拉扯变形或连接位断裂。面层的张紧度通过下端卷轴的内置扭簧结构自动调节，在不同拉伸长度下都能保持面层平整，避免风载下面层大幅抖动产生异响或结构疲劳，表面的纹理结构既提升了太阳辐射的吸收率，又减少了镜面反射带来的光污染，适配建筑周边的使用环境。从安装尺寸边界来看，该构件完全收卷后整体尺寸仅为卷轴长度加两端连接位尺寸，运输存储时占用空间小，拉伸展开后可覆盖数倍于收卷状态的遮阳面积，

　　适配从家用露台到小型户外停车区的不同尺寸需求，安装时仅需固定上下两端的挂点，无需对安装面进行大面积打孔改造，尤其适合既有建筑的节能改造场景，不会破坏原有建筑的外墙防水与结构强度。在功能实现逻辑上，该构件没有采用单一的光伏板叠加遮阳层的堆叠设计，而是将遮阳、光电转换、光热集热三种功能集成在同一面层结构上，减少了整体结构的厚度与重量，降低了对安装支架的载荷要求，同时通过流道的热交换设计，主动调控光伏电池的工作温度，在低温环境下可以通过流道介质的余热避免电池片结霜，提升低温环境下的发电稳定性，在高温环境下通过介质流动带走热量，避免电池片过热降效，相比传统单一功能的遮阳或光伏构件，单位安装面积的综合收益更高。设计过程中还考虑了户外使用的耐候性需求，所有外露金属结构件都做了防锈防腐处理，面层材质采用抗紫外线老化的复合材料，可长期承受户外日晒雨淋而不出现脆化、褪色问题，端部的连接结构做了圆角处理，避免安装和使用过程中划伤操作人员或过往人员，整体结构没有复杂的传动部件，后期维护仅需定期清理面层表面的积灰、检查连接位的紧固状态即可，运维成本远低于分立安装的遮阳棚加光伏板系统。
