L型带加强筋设备安装支撑固定座

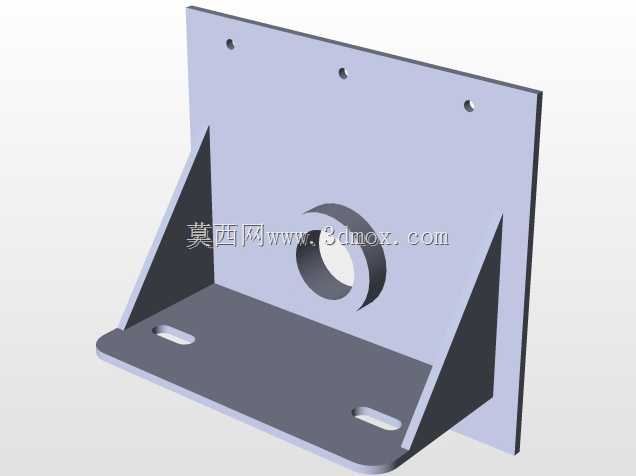

　　这款L型支撑固定座是工业设备装配场景中十分常见的连接承载构件，日常多应用在生产线旁的小型功能组件挂载、设备侧壁的传感检测单元固定、电控箱内元器件安装支撑、小型动力单元的侧向定位等场景，能够在垂直安装面与水平承载面之间形成稳定的刚性连接，避免被支撑部件出现晃动、位移甚至脱落的问题。从结构设计来看，构件采用垂直安装板与水平承载板呈90度弯折的主体构型，两侧对称设置三角形加强筋连接垂直板与水平板，这种设计能够在不额外增加整体板材厚度的前提下，大幅提升支撑座的抗弯折、抗载荷能力，抵消承载时垂直板与水平板衔接位置产生的应力集中，避免长期承重出现衔接处变形开裂的问题。垂直安装板上设置三个呈等腰三角形分布的安装孔，

　　这种孔位排布方式相比单排两孔的固定形式，能够有效限制支撑座安装后的转动自由度，即使安装螺栓出现轻微松动，也不会出现支撑座绕固定轴偏转的情况，适配大部分设备机架、型材立柱、墙面安装板的常规孔距，安装时不需要额外对安装基面做复杂的二次加工。水平承载板上开设两个长条形腰型孔，这类孔型的设计主要是为了补偿安装时的位置误差，被支撑部件固定时可以沿着腰型孔的长度方向微调安装位置，降低被支撑件与支撑座之间的装配精度要求，即使前期安装基面的孔位存在少量偏差，也能顺利完成装配，不需要重新扩孔或者返工调整。承载板中心位置设置带翻边的圆形通孔，这个结构一方面可以作为被支撑部件的定位止口，让带对应轴颈的部件直接卡入孔内完成快速定位，减少装配时的找正时间，

　　另一方面翻边结构能够提升孔位周边的结构强度，避免穿装螺栓或者定位轴时孔位出现变形，同时也能为穿过孔位的管线、轴类零件提供光滑的导向面，减少零件边缘的剐蹭磨损。从安装边界来看，垂直安装板的高度与水平承载板的长度比例经过优化，既保证了垂直方向有足够的安装孔距来提升固定稳定性，又不会让水平承载部分伸出过长导致载荷力矩过大，整体外形紧凑，不会占用过多的安装空间，适合在设备内部狭窄的装配空间内使用。构件的所有弯折边缘都做了圆角处理，没有尖锐的毛刺棱角，能够避免装配操作人员在安装过程中被划伤，也不会剐蹭到周边的线缆或者其他零部件。在实际选型使用时，需要根据被支撑部件的重量选择对应板材厚度的规格，

　　这类支撑座通常采用冷轧钢板弯折成型后做表面防锈处理，能够适应常规车间内的温湿度环境，不会轻易出现锈蚀问题，日常维护只需要定期检查安装螺栓的紧固状态即可，不需要额外的润滑或者保养。在进行三维建模时，这类构件需要重点关注弯折处的圆角半径、加强筋与主板的焊接贴合面、腰型孔的长度余量以及中心翻边孔的同轴度，确保建模完成后导出的工程图能够直接用于钣金下料或者机加工生产，避免出现设计尺寸与实际加工需求不符的问题，同时建模时需要预留足够的安装操作空间，确保螺栓能够顺利穿入孔位完成紧固，不会出现工具无法操作的干涉问题。
