适配小口径PVC管道的自动进给切管设备

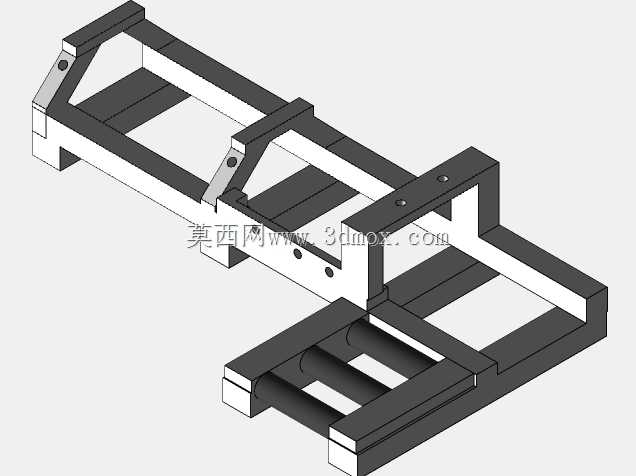

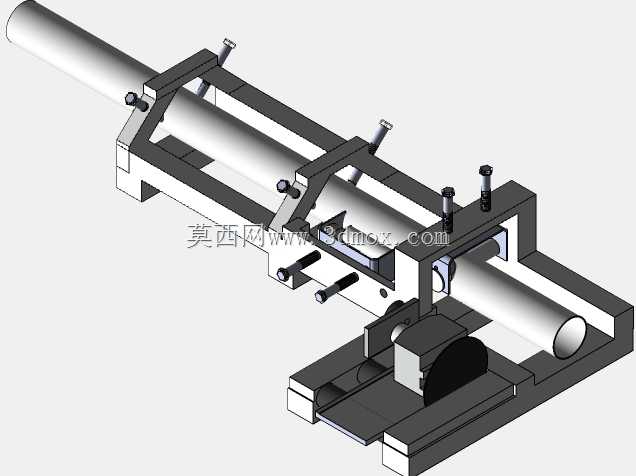

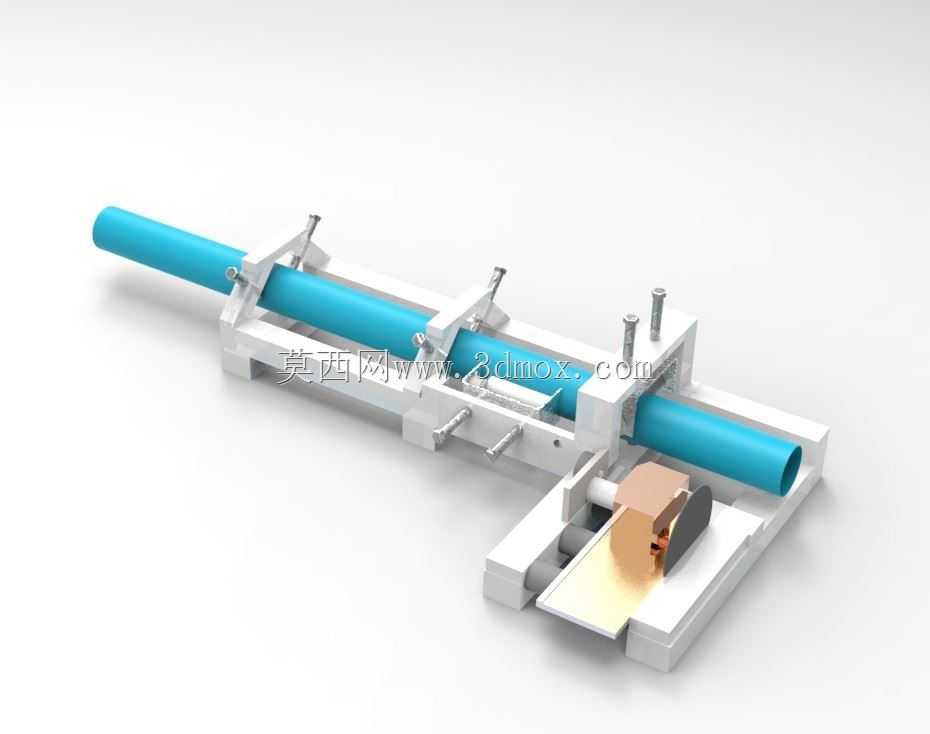

这款自动切管设备主要面向家装水电施工、小型管材加工门店、简易生产线管材裁切工位等应用场景，专门针对2英寸与3英寸直径的PVC类塑料管道设计，可替代传统手工旋转切管、手持锯切的作业方式，解决人工切管存在的切口歪斜、管口毛刺多、切割长度误差大、作业效率低的痛点，能够稳定完成定长管材的连续裁切作业，适配小批量多批次的管材加工需求。设备整体采用卧式长床身布局，沿管道送进方向设置两组可调节的管道夹持定位机构，每组夹持机构配备可调式压块与锁紧旋钮，可根据管道实际外径微调夹持间隙，既能够保证管道送进与旋转过程中不会出现窜动偏移，又不会因夹持力过大造成PVC管道表面压痕变形。切割工位设置在床身的一端，配备高速旋转的切割磨片，磨片外侧设置防护挡屑结构，可阻挡切割过程中产生的塑料碎屑飞溅，切割工位下方设置倾斜的导屑槽，裁切产生的碎屑可沿导屑槽滑落至设备外部，便于作业后清理。设备的进给与管道旋转驱动采用步进电机作为动力源，控制核心搭载arduino控制板，可通过预设参数实现管道的定长送进、夹持锁紧、低速旋转、切割进给、松夹退刀的全流程自动循环，操作人员仅需在上料工位将管道穿入夹持机构，即可自动完成整段管道的连续定长裁切，无需人工反复测量长度、手动转动管道。从安装边界来看，设备整体长度适配常规6米以内的PVC管道上料需求，床身底部设置平整的安装支撑脚，可直接放置在常规工作台面使用，无需额外浇筑固定基础，设备宽度控制在单人可操作的范围内，操作人员可在设备单侧完成上料、参数调整、成品收集的全部操作，切割工位的操作高度符合人体工程学设计，长时间作业不易产生疲劳。设计过程中针对PVC管材的切割特性做了专项优化，切割进给速度采用缓进快退的逻辑，避免进给速度过快造成管材崩裂、切口融化粘刀的问题，管道旋转速度与切割片转速做了匹配调校，保证切口平整光滑，裁切后的管口无需额外打磨即可直接用于管道粘接连接，有效减少后续工序的工作量。夹持机构的调节行程覆盖2到3英寸管径的全尺寸范围，切换不同管径加工时无需更换夹具，仅需调整锁紧旋钮的位置即可快速适配，缩短不同规格管材加工的换型准备时间。
