集成式车架底盘冷却管路橇装结构设计

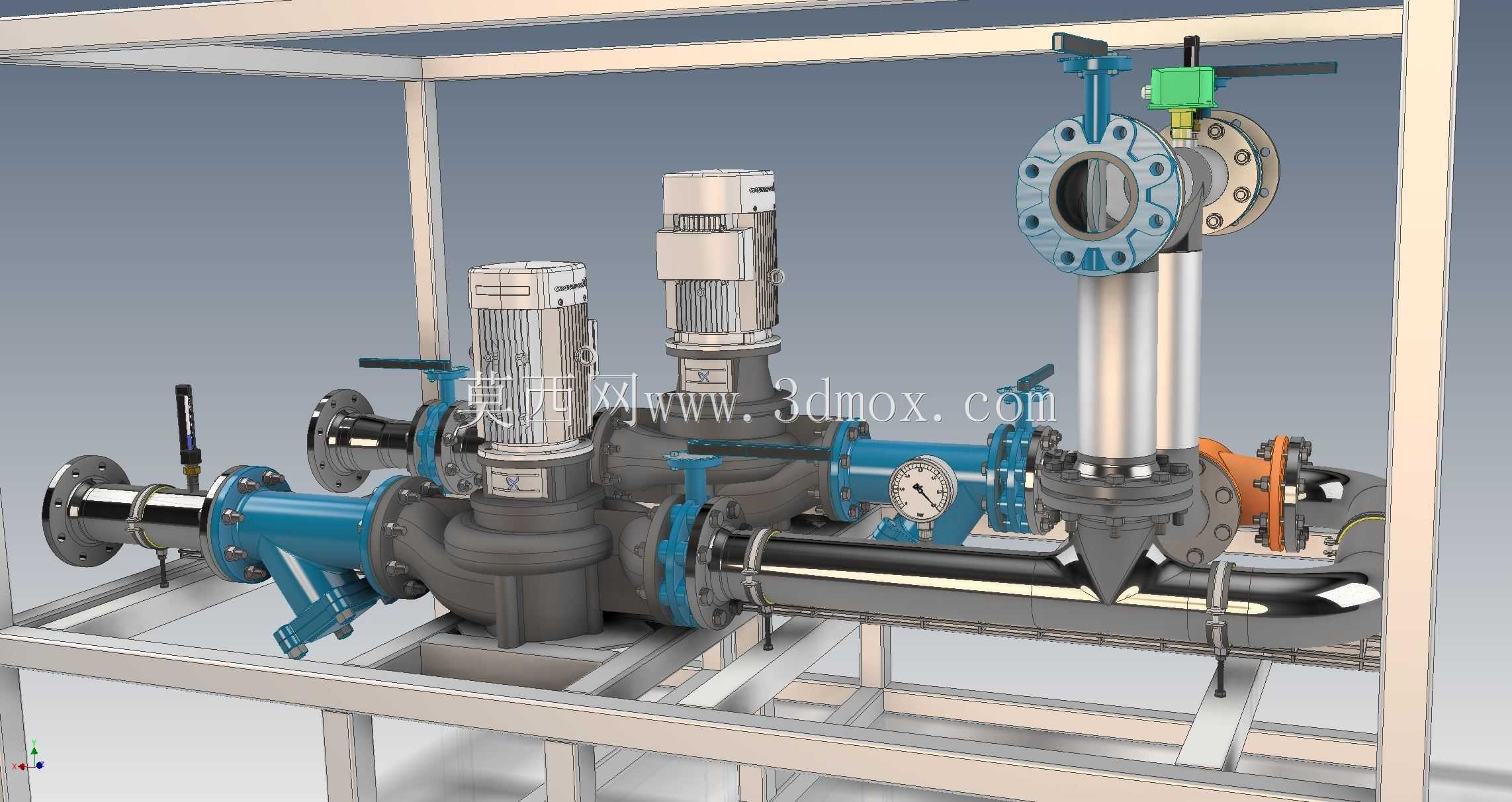

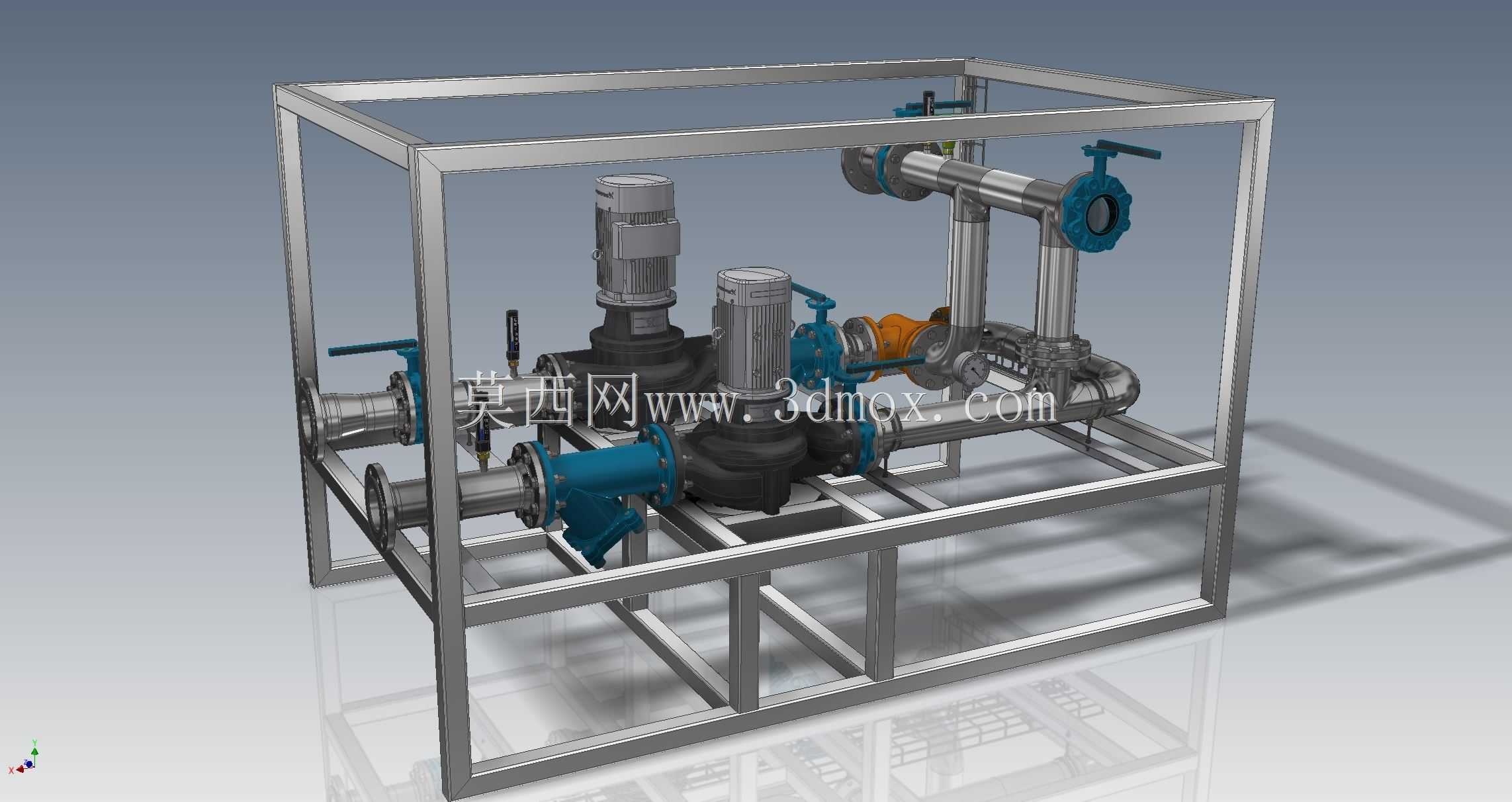

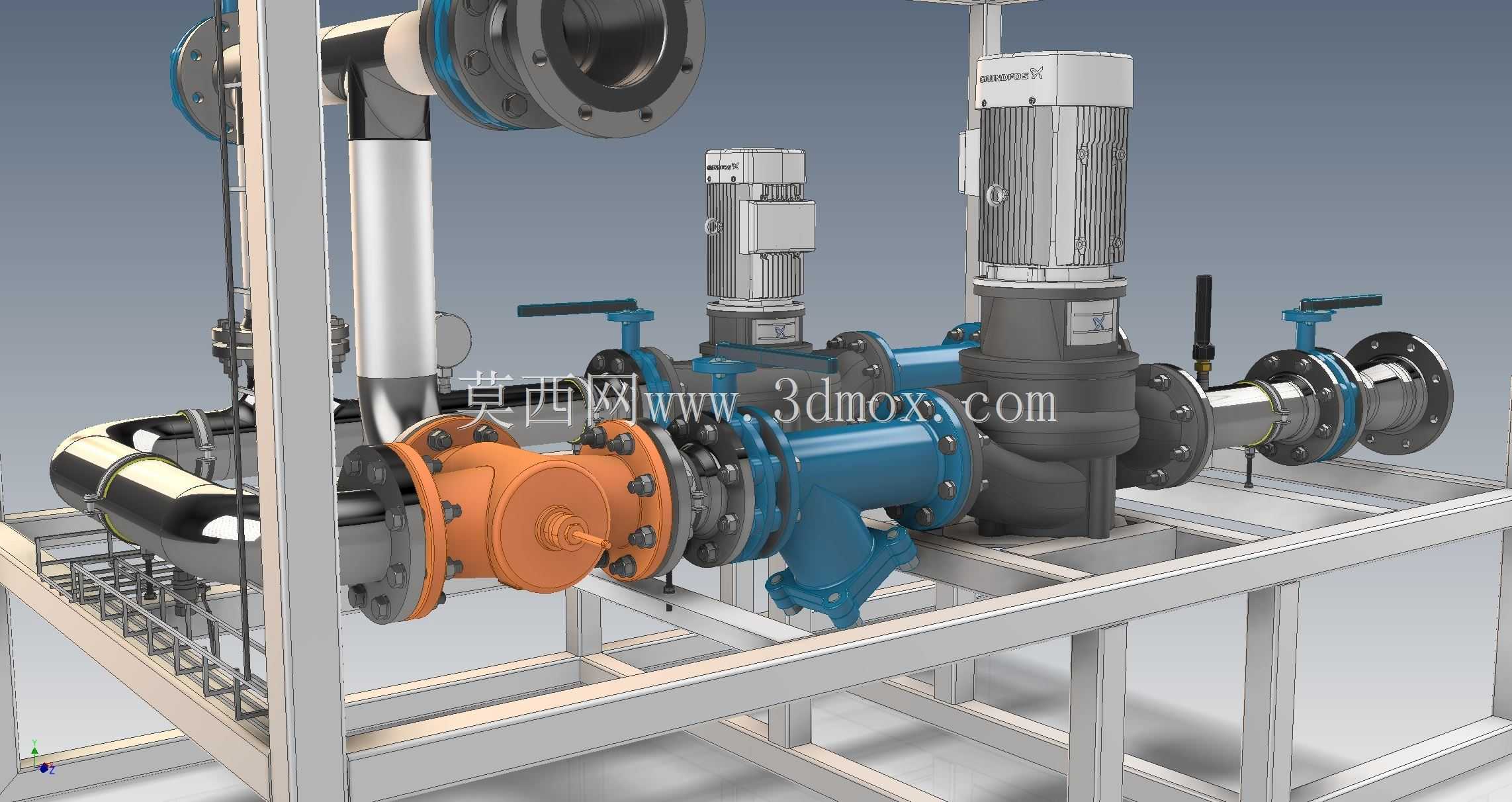

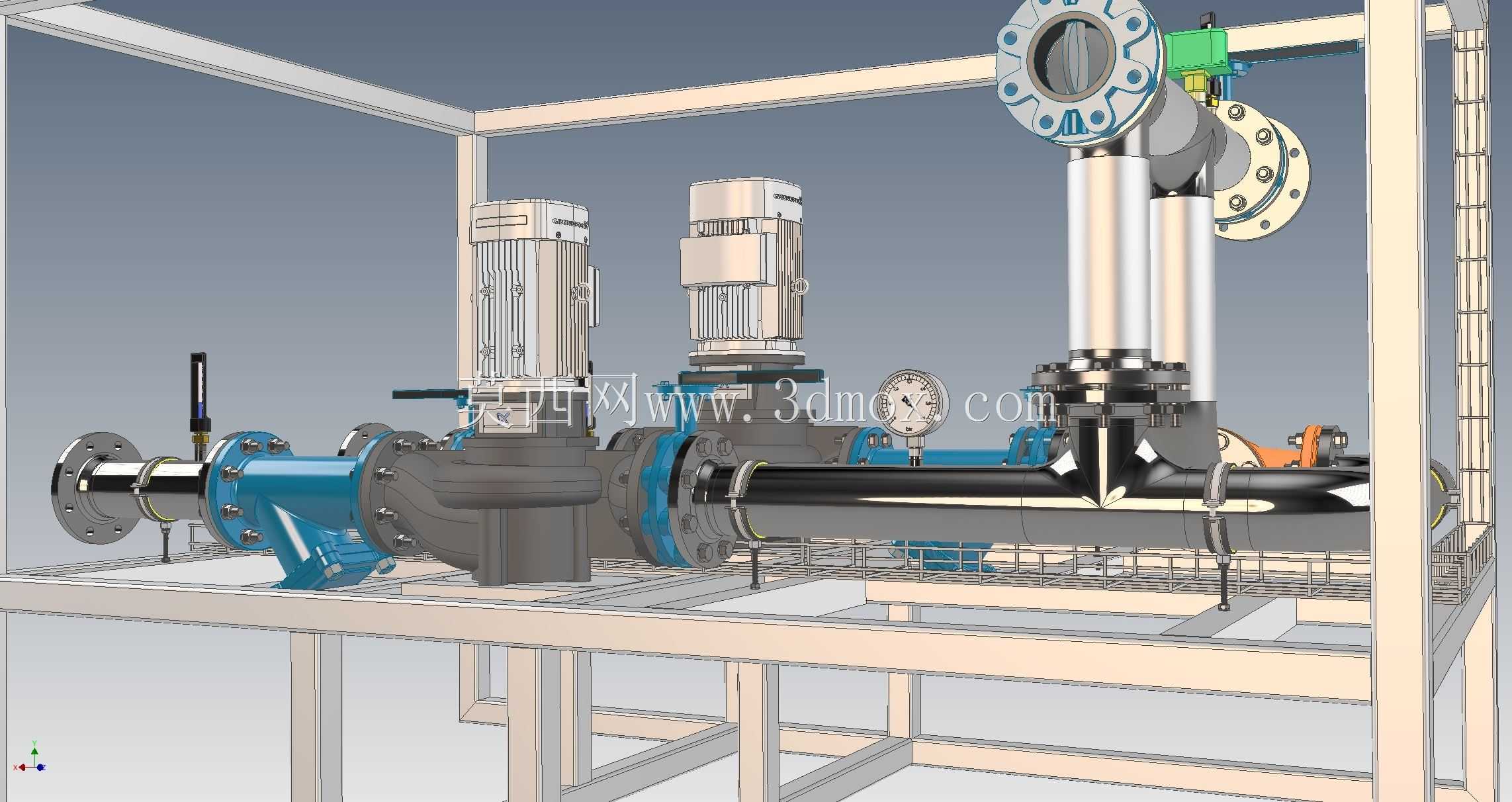

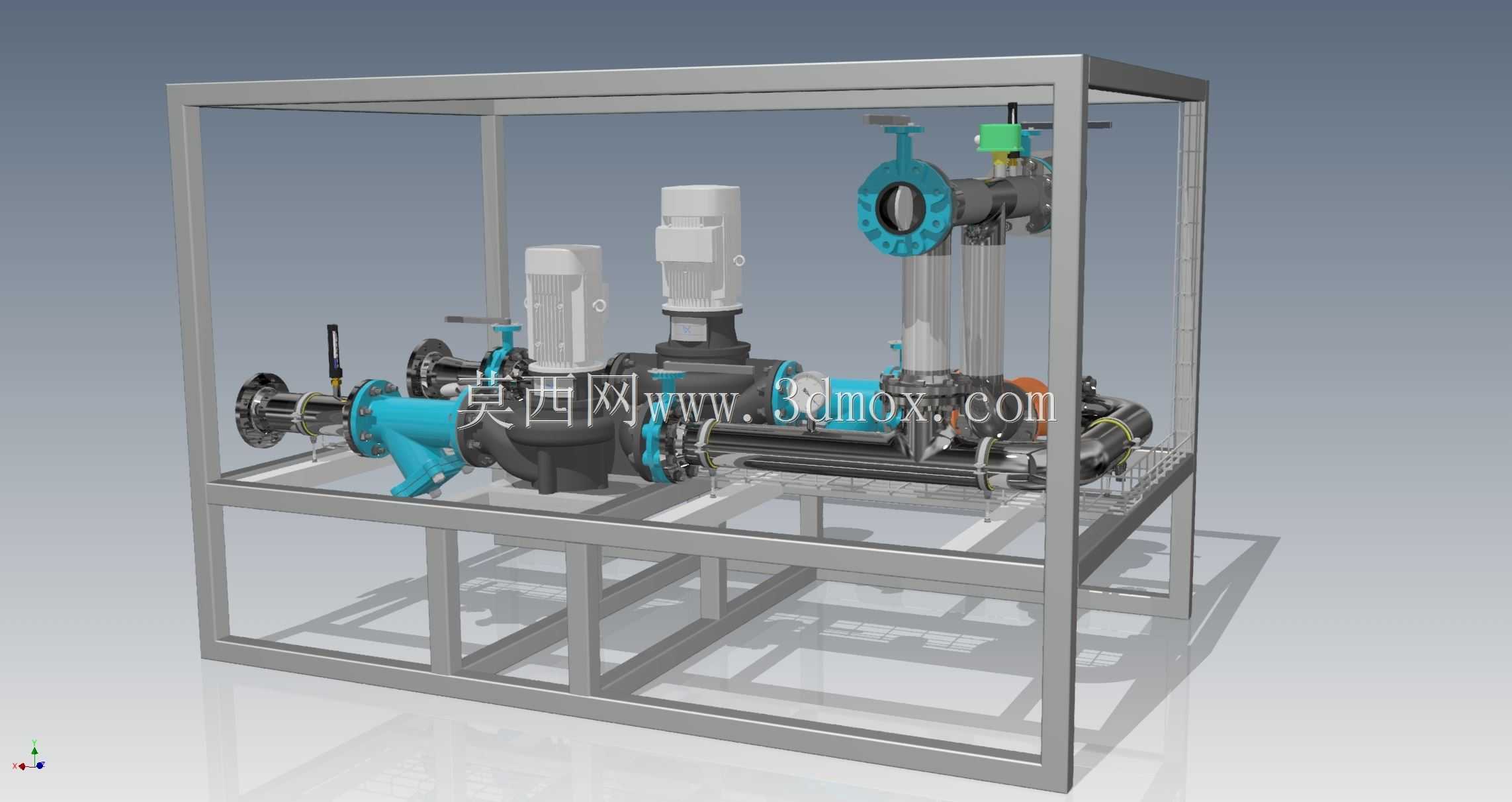

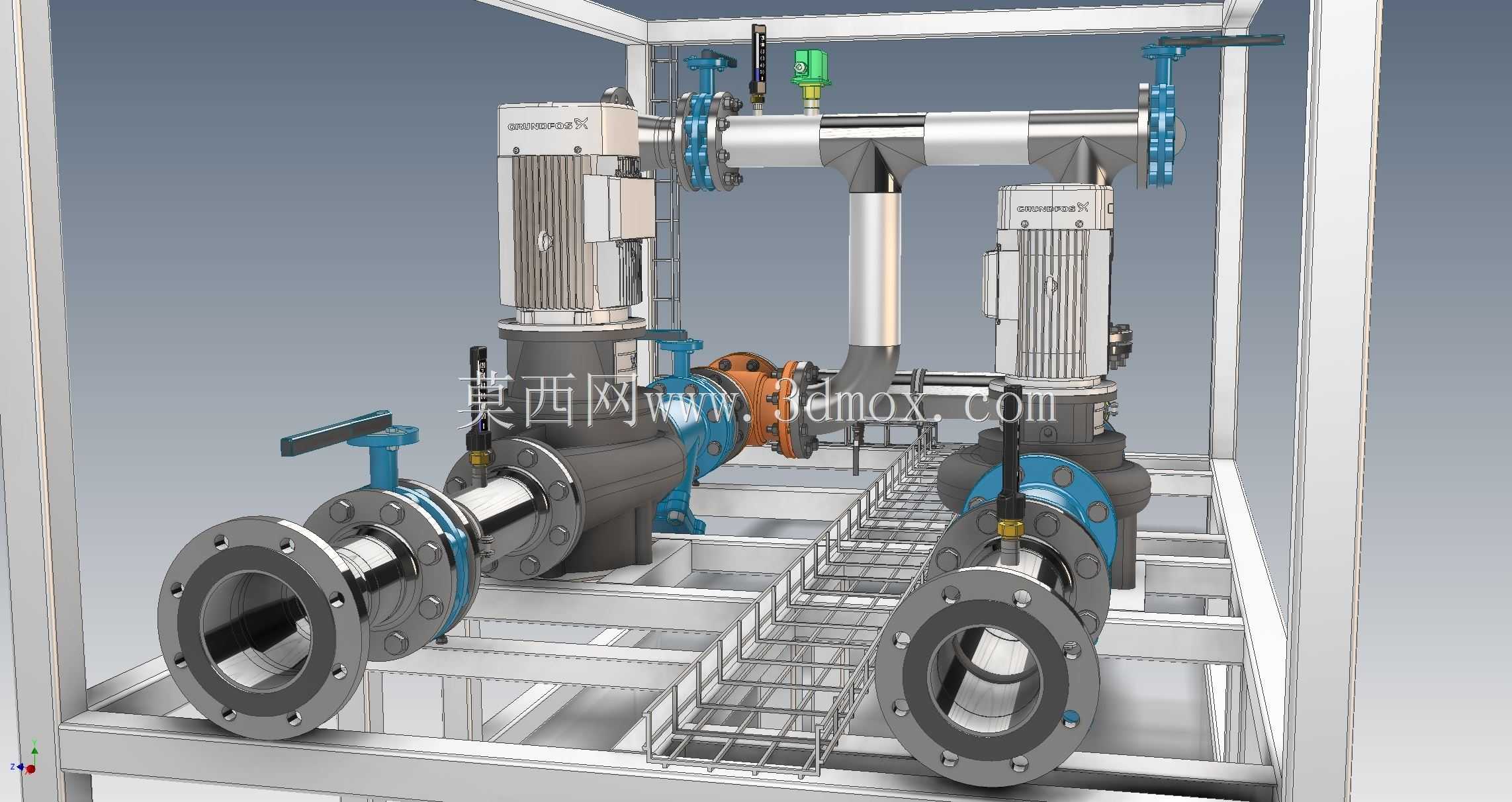

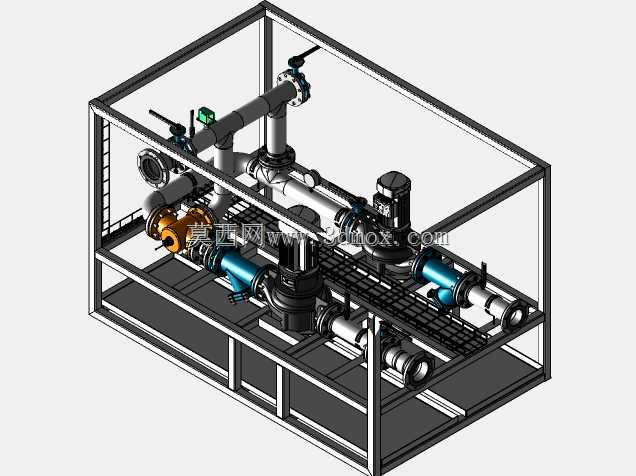

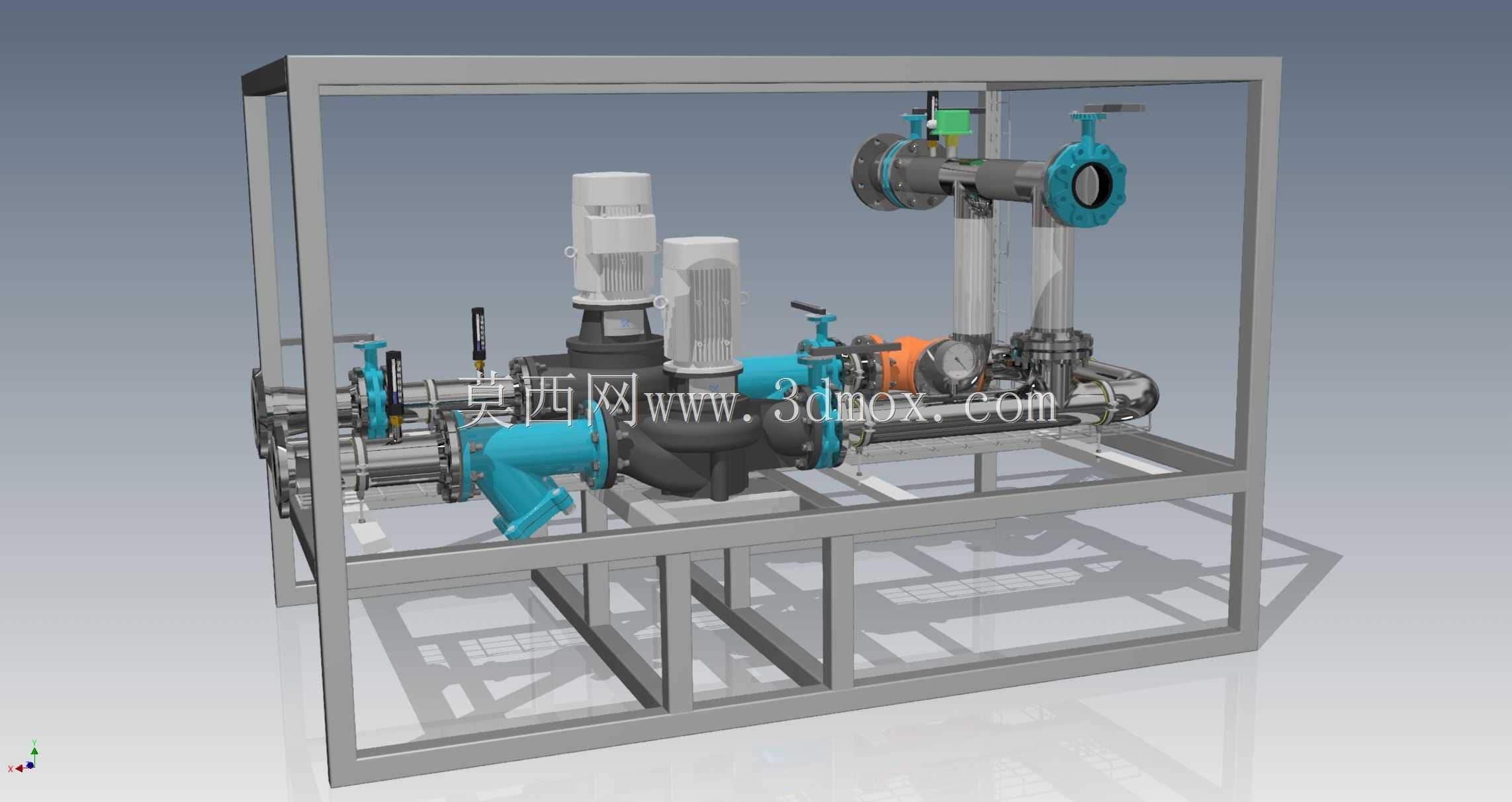

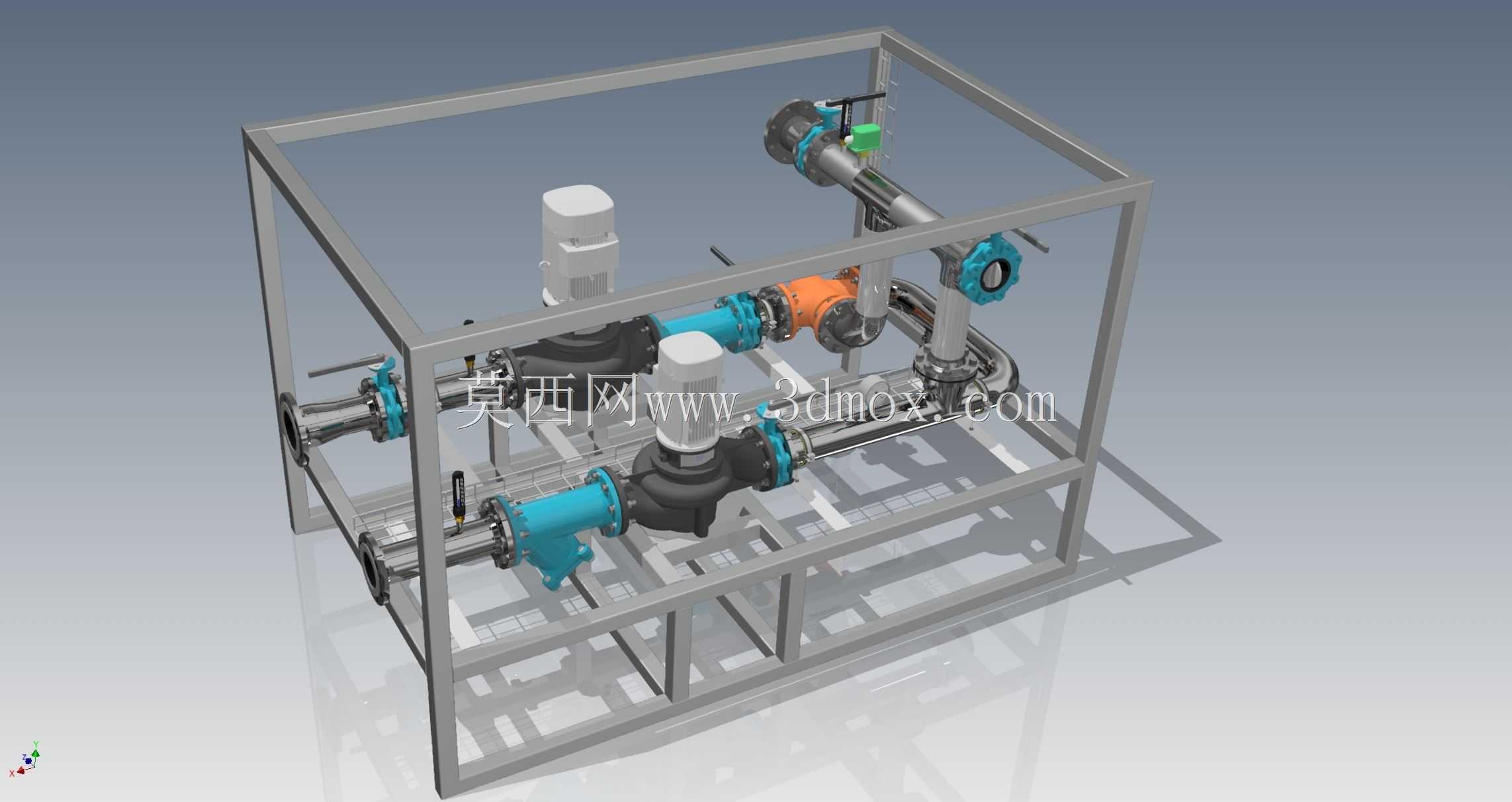

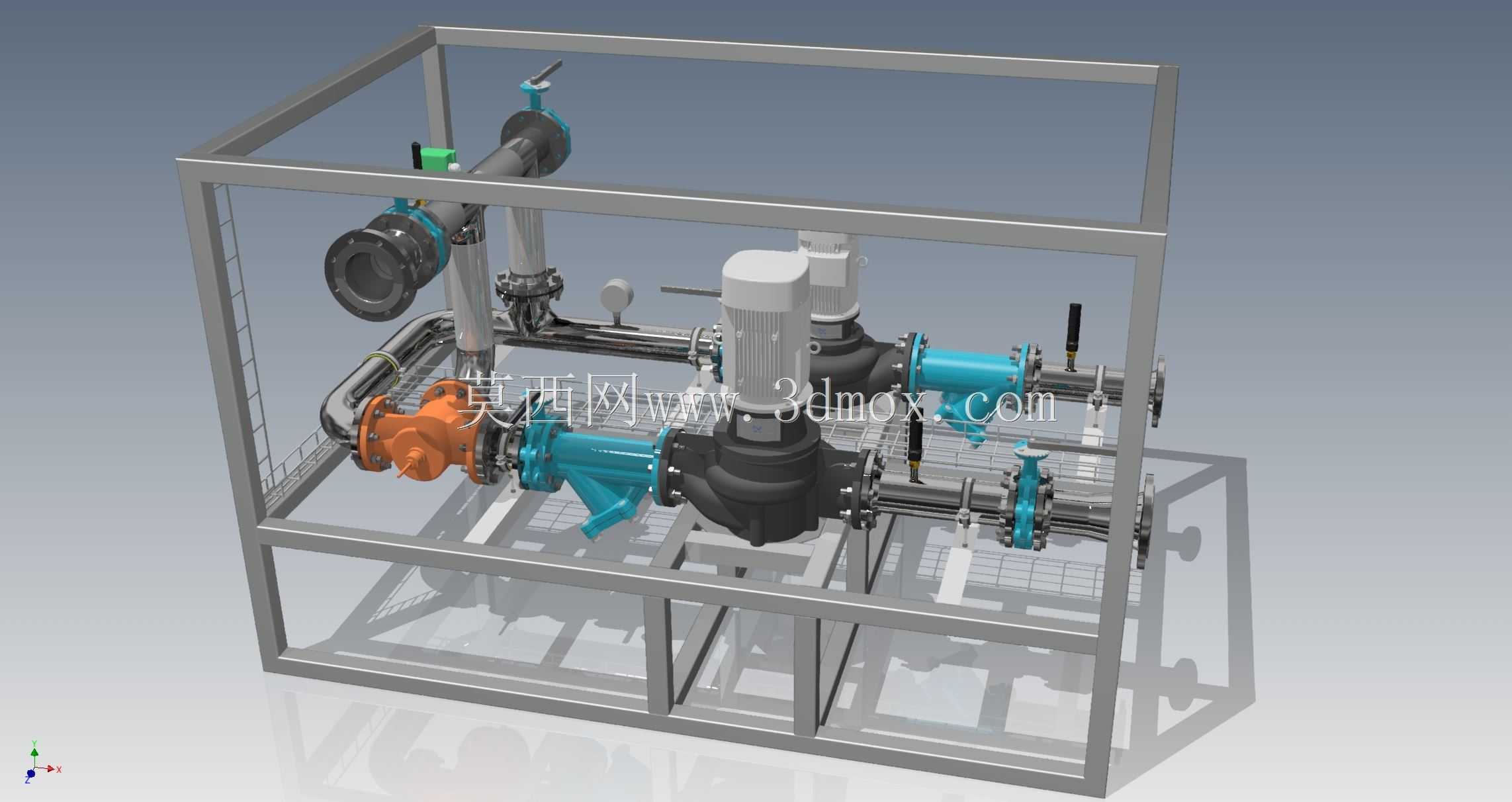

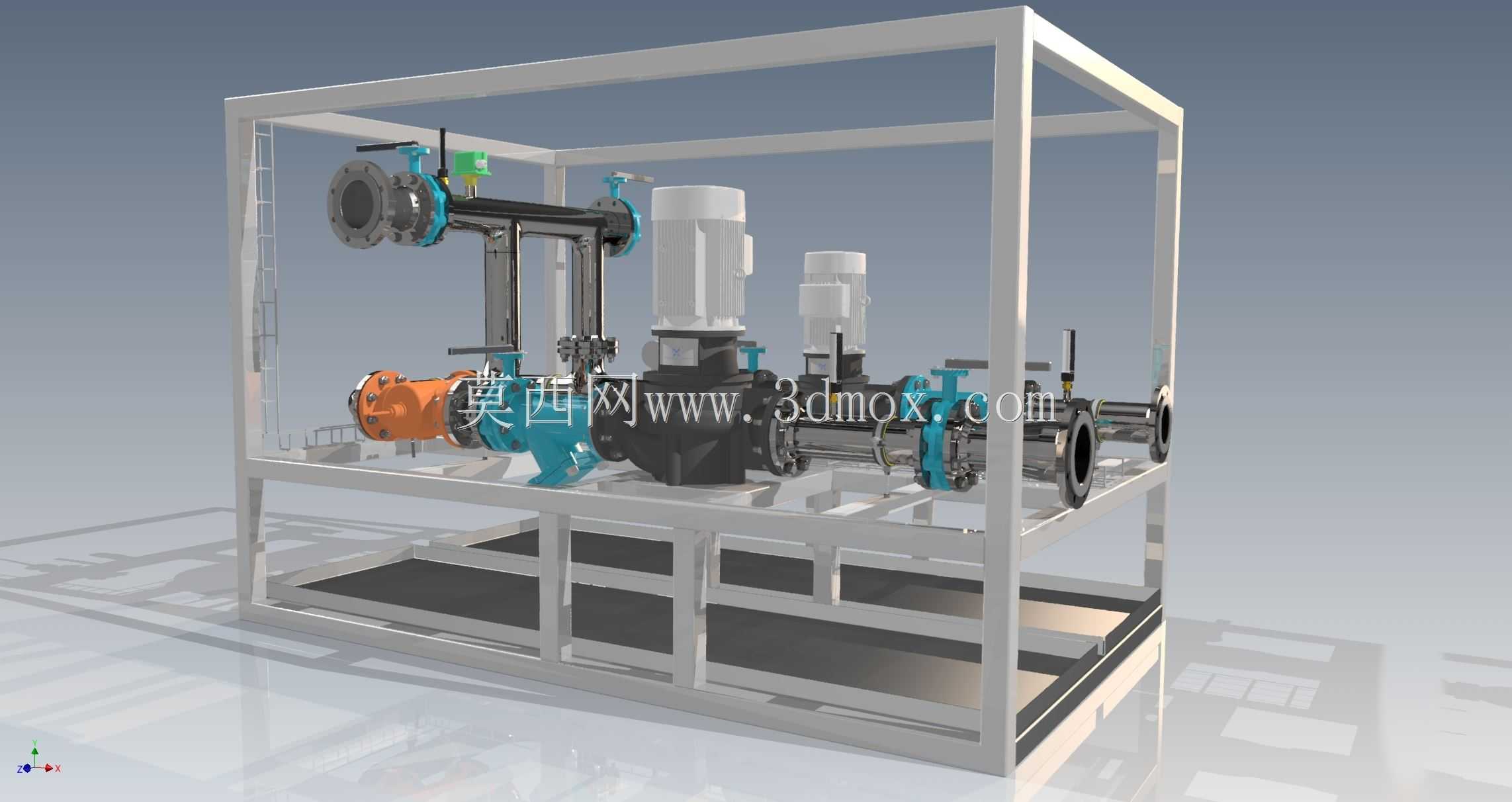

该橇装冷却管路结构主要面向重型商用车、工程作业车辆的底盘冷却系统配套场景，同时也可适配固定工业动力机组的冷却介质循环输送需求，在车辆动力舱、工业动力站的冷却回路中承担介质分流、稳压输送、流向切换的核心作用，能够将冷却介质精准输送至发动机、液压系统、电控单元等不同发热部位，保障各部件始终处于合理工作温度区间，避免因过热导致的动力衰减、元件老化甚至故障停机问题。整套结构采用橇装集成化设计思路，将多组输送管道、控制阀门、增压泵体、过滤组件全部整合在标准型钢焊接成型的框架内部，无需在安装现场进行零散管路的裁切、焊接与排布作业，仅需对接进出介质主接口即可完成整套冷却回路的核心段装配，大幅缩短现场施工周期，同时降低现场管路装配的错接、漏接风险。框架主体采用矩形型钢拼焊而成，底部设置整面承托底板与横向加强筋，侧面预留爬梯结构与操作走台，既能够为内部管路组件提供可靠的防护，避免运输、安装过程中磕碰损伤管路与阀件，也方便运维人员进入框架内部对阀门、泵体进行日常点检与维护操作。管路排布采用分层对称布局，主输送管路沿框架纵向通长布置，分支管路通过三通、法兰结构与主路连通，各支路均配置独立控制球阀，可根据不同发热部件的冷却需求单独调节介质流量，也可在单一路线出现故障时切断支路进行检修，不影响整套冷却系统的基础运行。泵组采用对称双泵配置，一用一备的布局能够在单泵出现故障时快速切换备用泵，保障冷却循环不会中断，泵体入口端配置Y型过滤结构，可拦截冷却介质中的焊渣、锈蚀颗粒等杂质，避免杂质进入泵体或冷却腔道造成磨损、堵塞。整套橇体的安装边界充分考虑车载与固定安装的通用需求，底部预留标准安装孔位，可直接通过螺栓固定在底盘大梁或设备基础上，整体外廓尺寸适配常规动力舱的预留安装空间，进出主接口统一设置在橇体端部，方便与外部管路快速对接，框架顶部预留吊装点位，可直接通过起重设备完成整体吊装转运，适配不同场景的安装作业需求。
