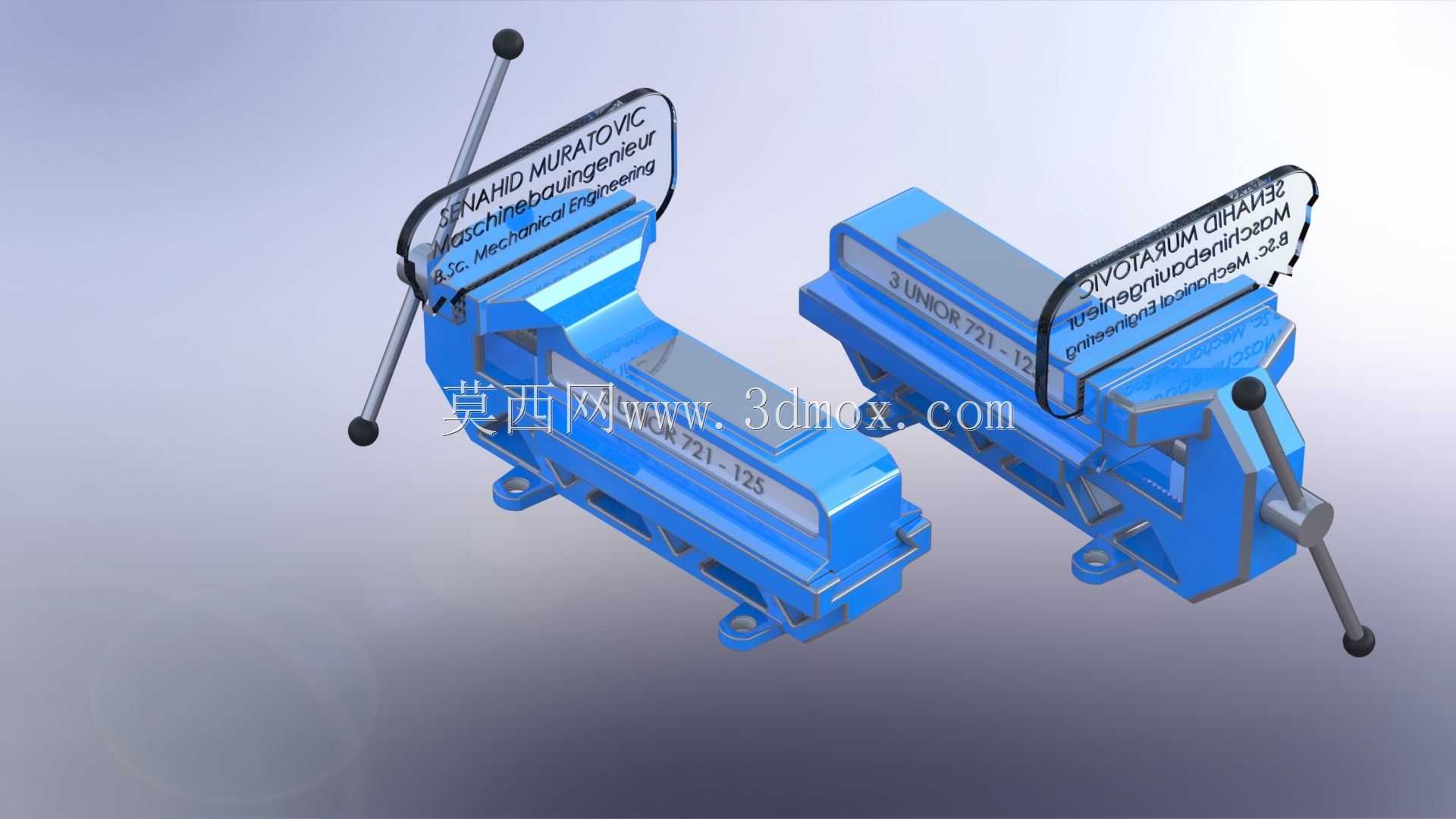

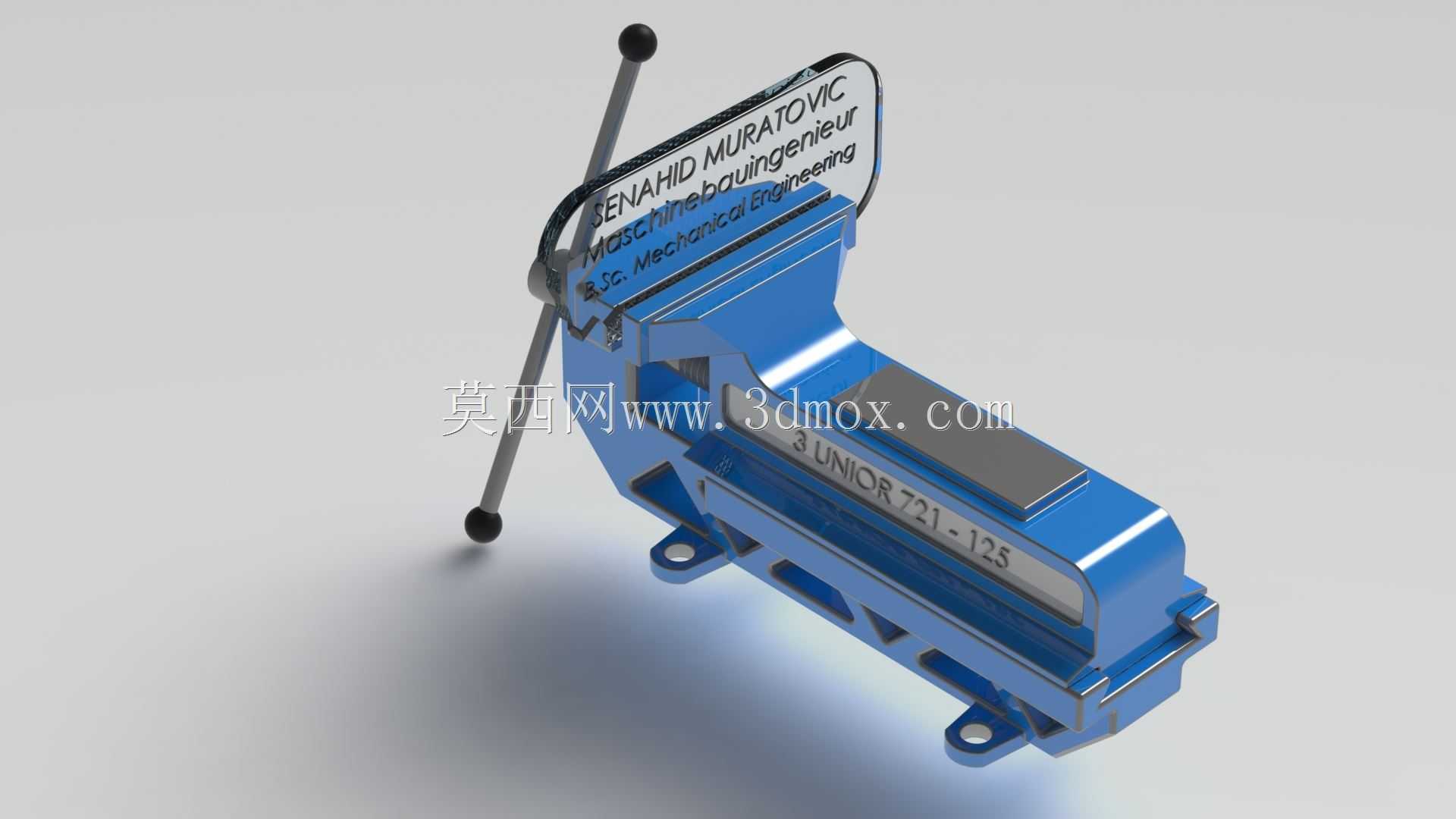

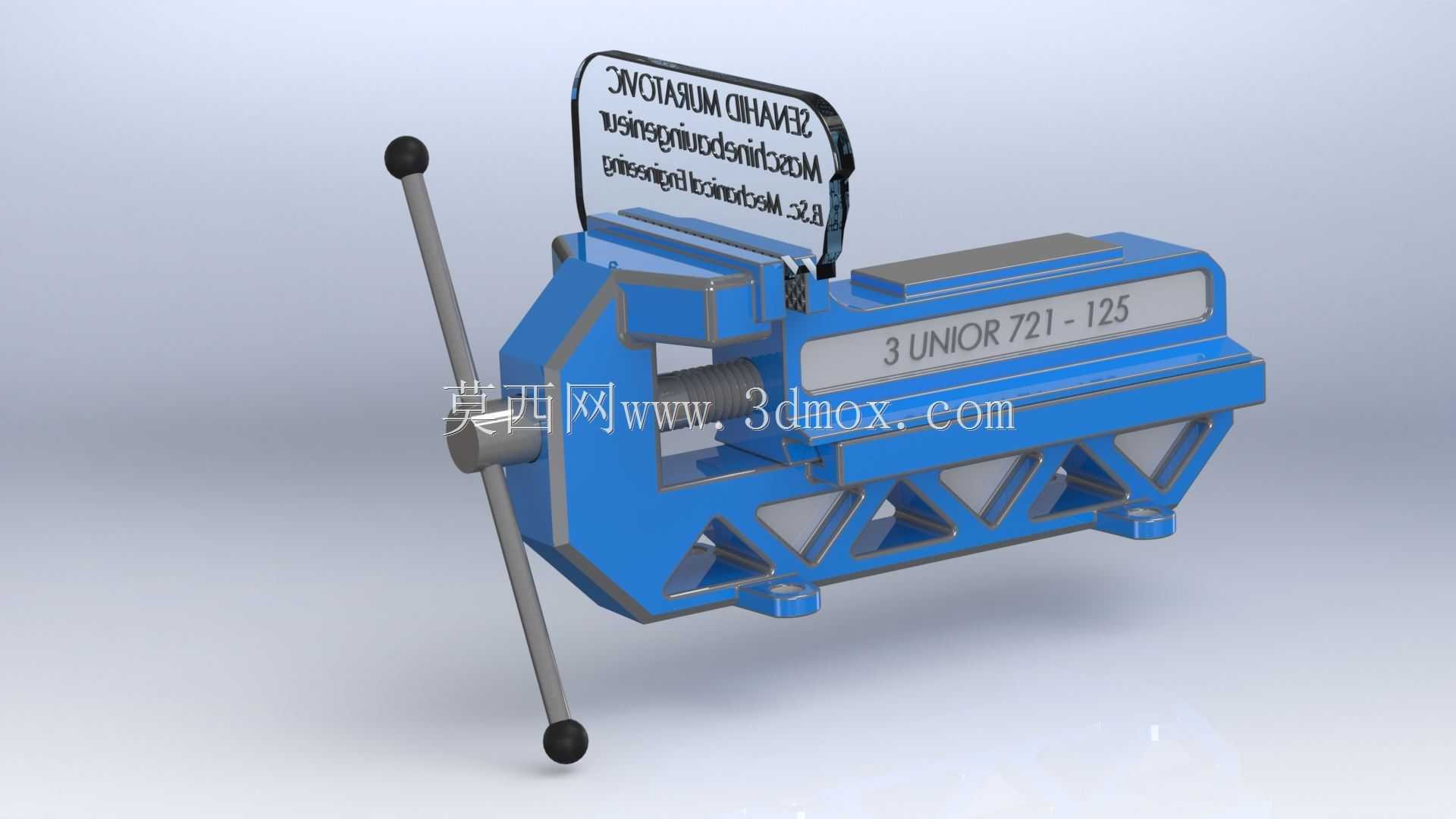

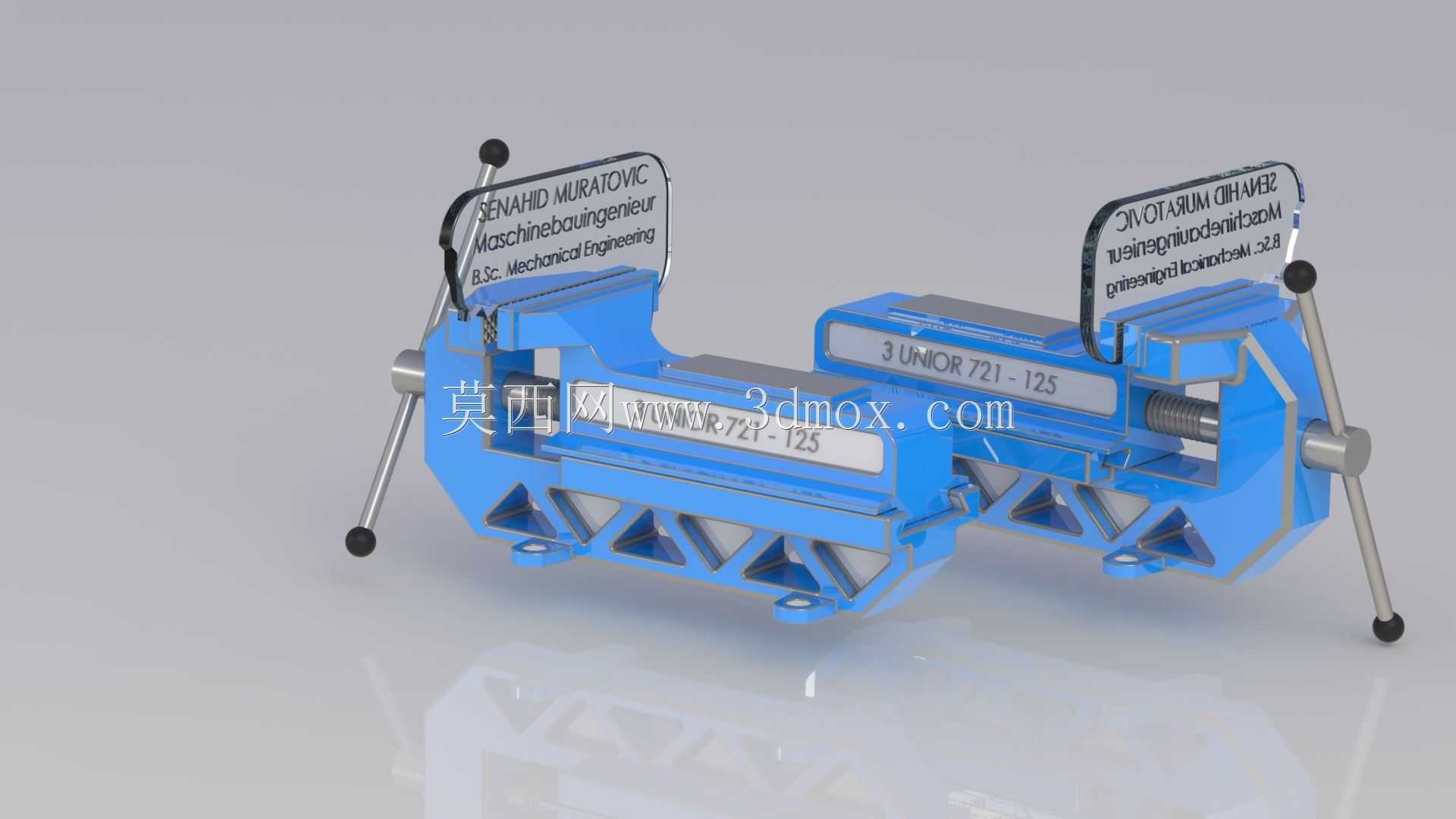

机加工用重型固定式台虎钳结构设计

这款台虎钳是面向机加工、钳工装配、工件修磨场景设计的固定式夹持工装，主要安装在钳工工作台、机床辅助工作台台面上，承担金属工件锯切、锉修、钻孔攻丝、小型零件装配时的夹持固定作用，是车间工位、维修站点、实训教学场地不可或缺的基础工装器具。

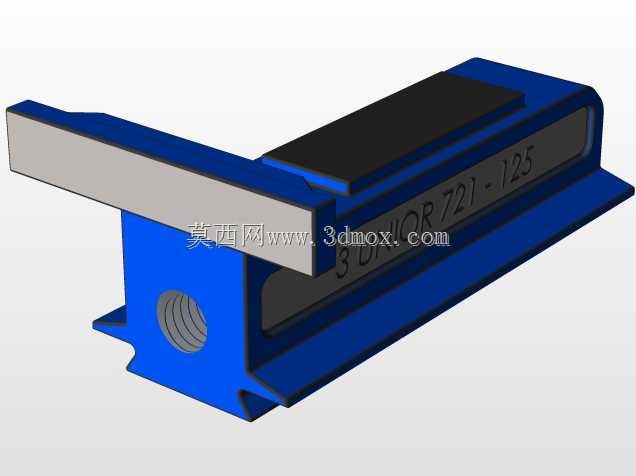

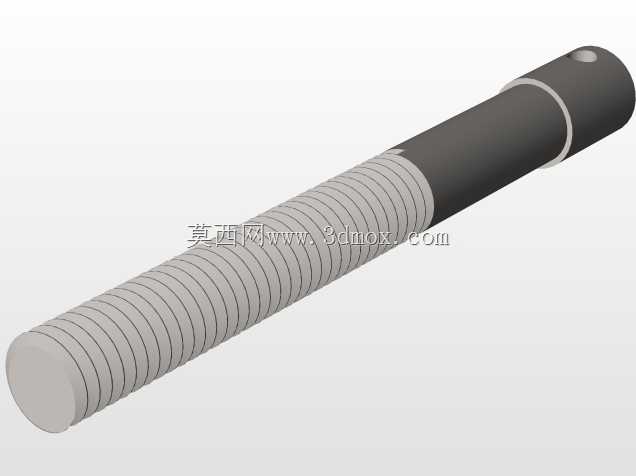

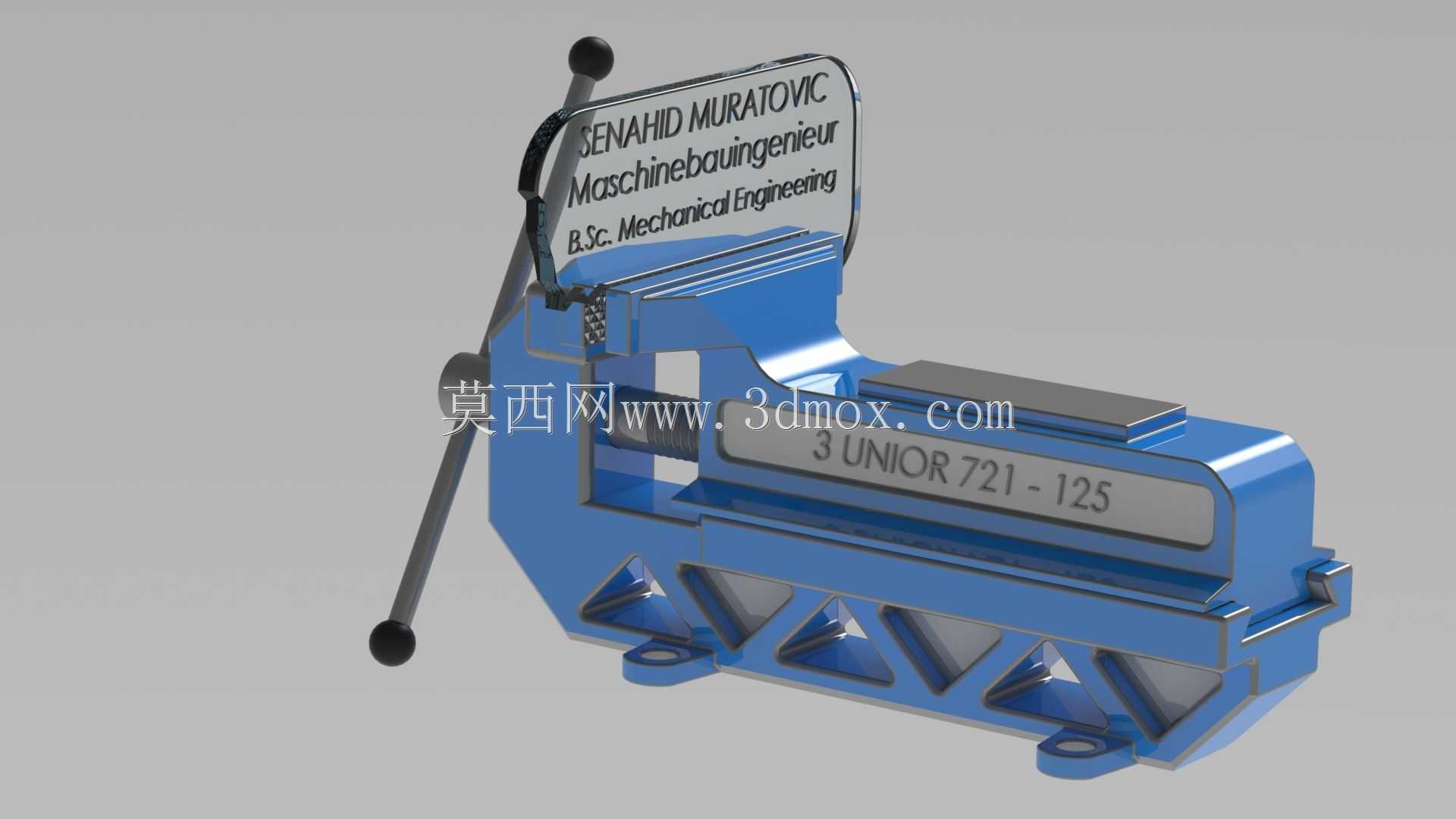

在功能特性设计上，这款虎钳采用整体式高强度铸铁钳身结构，钳身底部设置三角镂空加强筋结构，在保证整体结构刚性、降低夹持受力形变的同时，有效控制了整体自重，避免钳身过重增加工作台承载负担。钳体采用丝杠传动的夹紧结构，配合加长操作手柄，操作人员仅需施加较小的扳动力即可获得足够的夹持力，能够稳固夹持硬度较高的金属坯料，不会在锯切、敲击修形过程中出现工件松动偏移的问题。钳口部位设计有可更换的齿形钳口板，长期使用磨损后可快速拆卸更换，无需整体更换钳体，大幅降低了工装的长期使用成本；固定钳身与活动钳身的配合导轨采用宽面贴合设计，夹紧过程中活动钳身运行平顺无卡滞，夹持大尺寸工件时不会出现钳口偏斜、夹持力不均的问题。

在安装边界与尺寸设计上，这款虎钳钳身底部设置两个带安装孔的固定耳座，可通过T型螺栓、压板组件直接固定在标准钳工工作台的台面上，安装孔位间距适配多数常规钳工台的预留安装槽尺寸，无需额外打孔改造工作台即可完成安装。钳身整体宽度适配125mm规格的钳口开度，可满足常规尺寸金属坯料、小型装配组件的夹持需求，整体安装后突出工作台面的高度经过优化，既保证操作人员作业时的操作舒适度，也不会因钳身过高导致夹持工件作业时出现晃动。钳身侧面预留有辅助夹持工位，可加持小型管状、棒状工件，拓展了工装的适用场景。

在设计思路上，这款虎钳优先保障夹持刚性与操作便利性，整体结构无冗余设计，所有受力部位均做了加厚处理，能够承受钳工作业时的敲击、锯切冲击力，同时兼顾了日常维护的便捷性，丝杠部位预留润滑注油位置，日常保养仅需定期涂抹润滑脂即可保证长期顺畅运行，适配车间高频次、高强度的使用需求。
