工业盐水冷却制冷机组结构设计

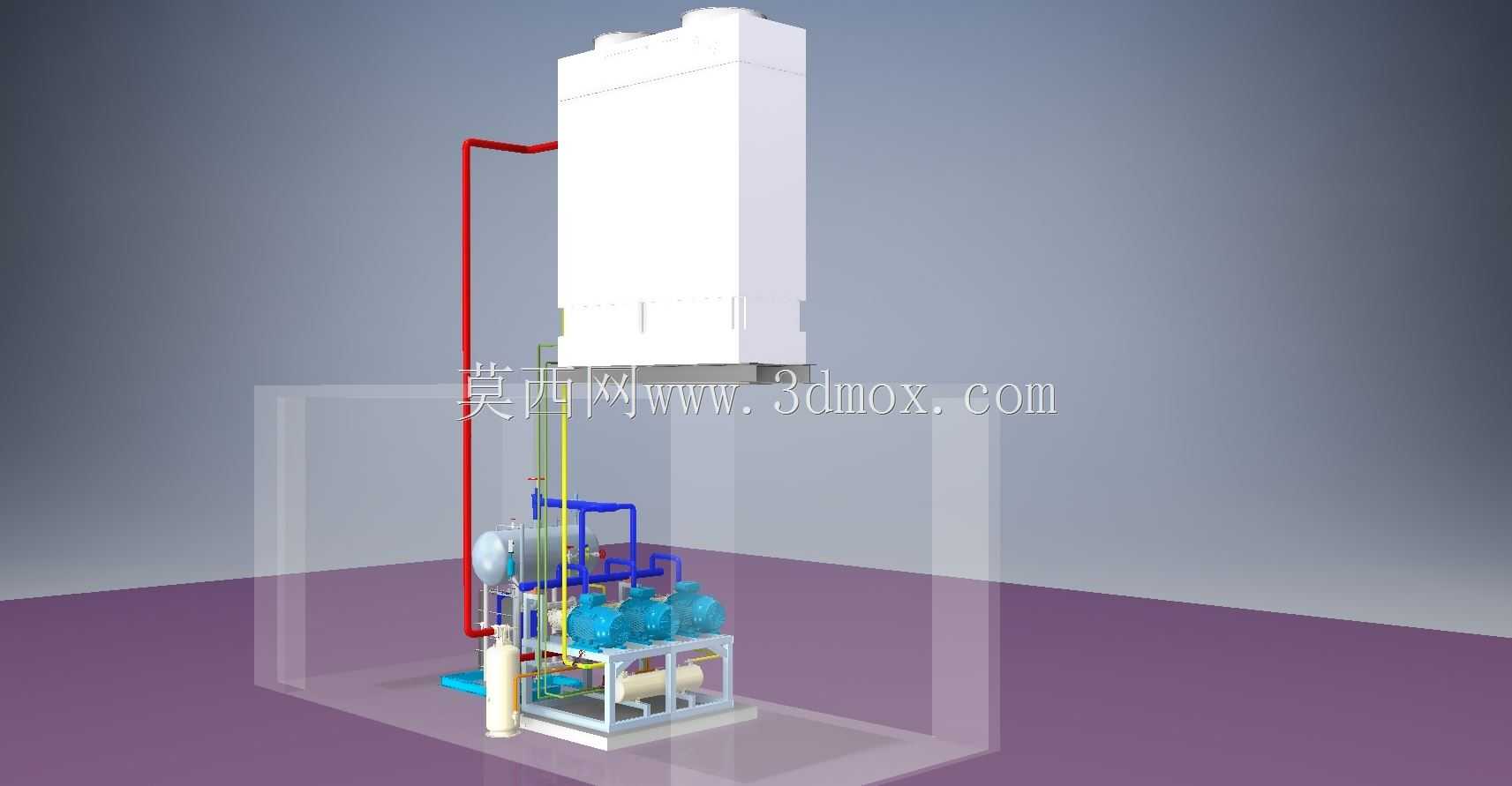

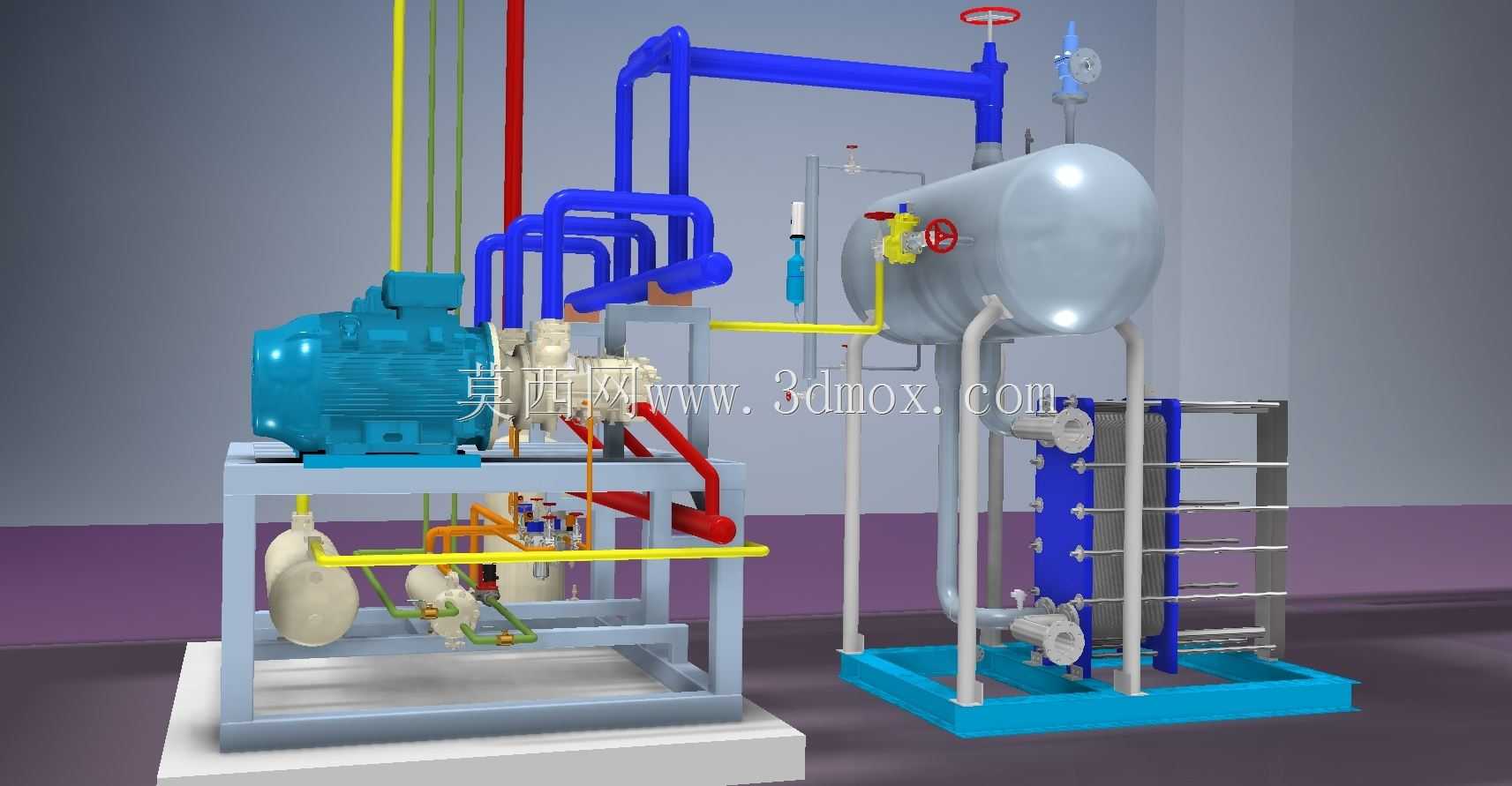

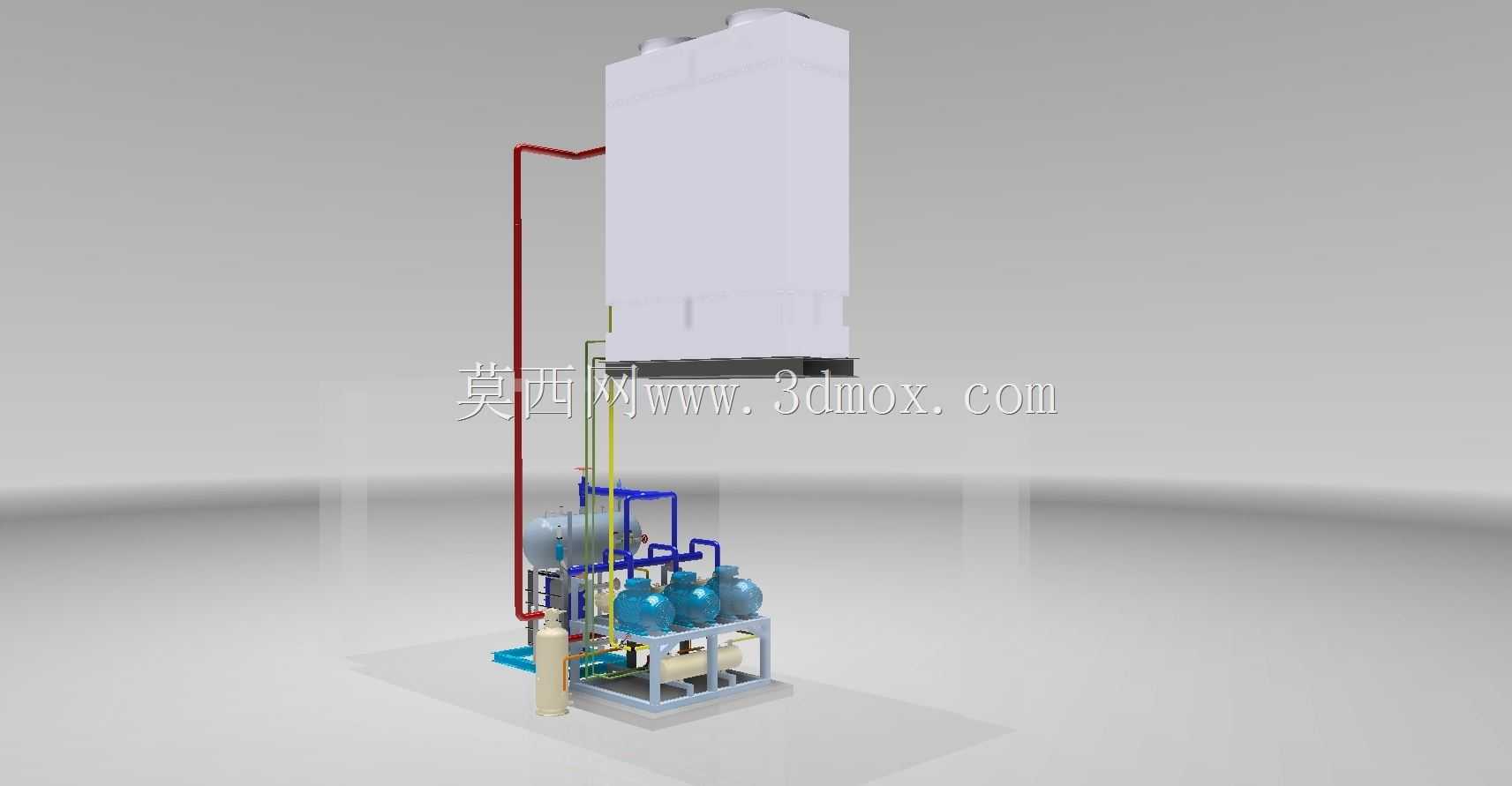

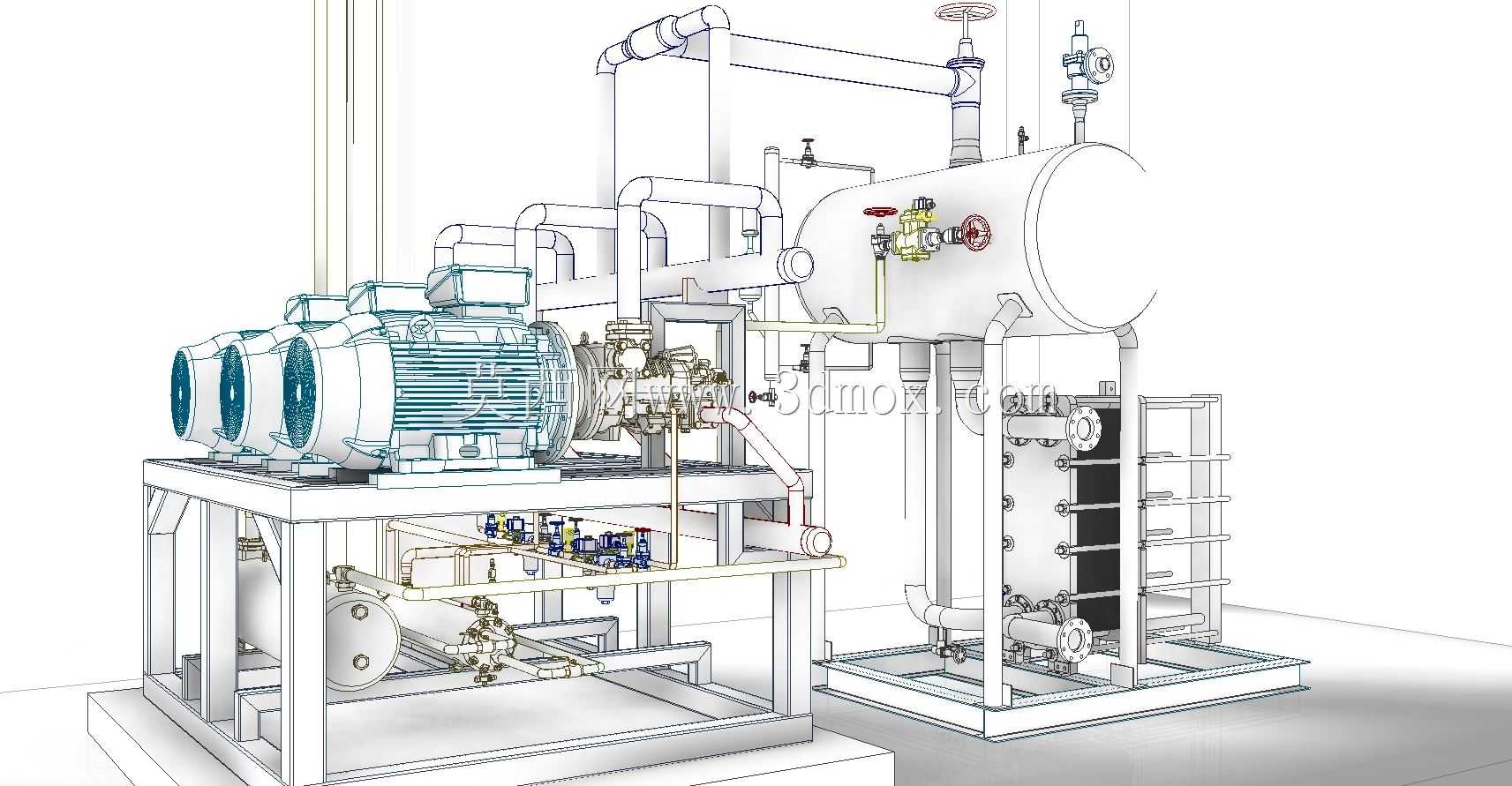

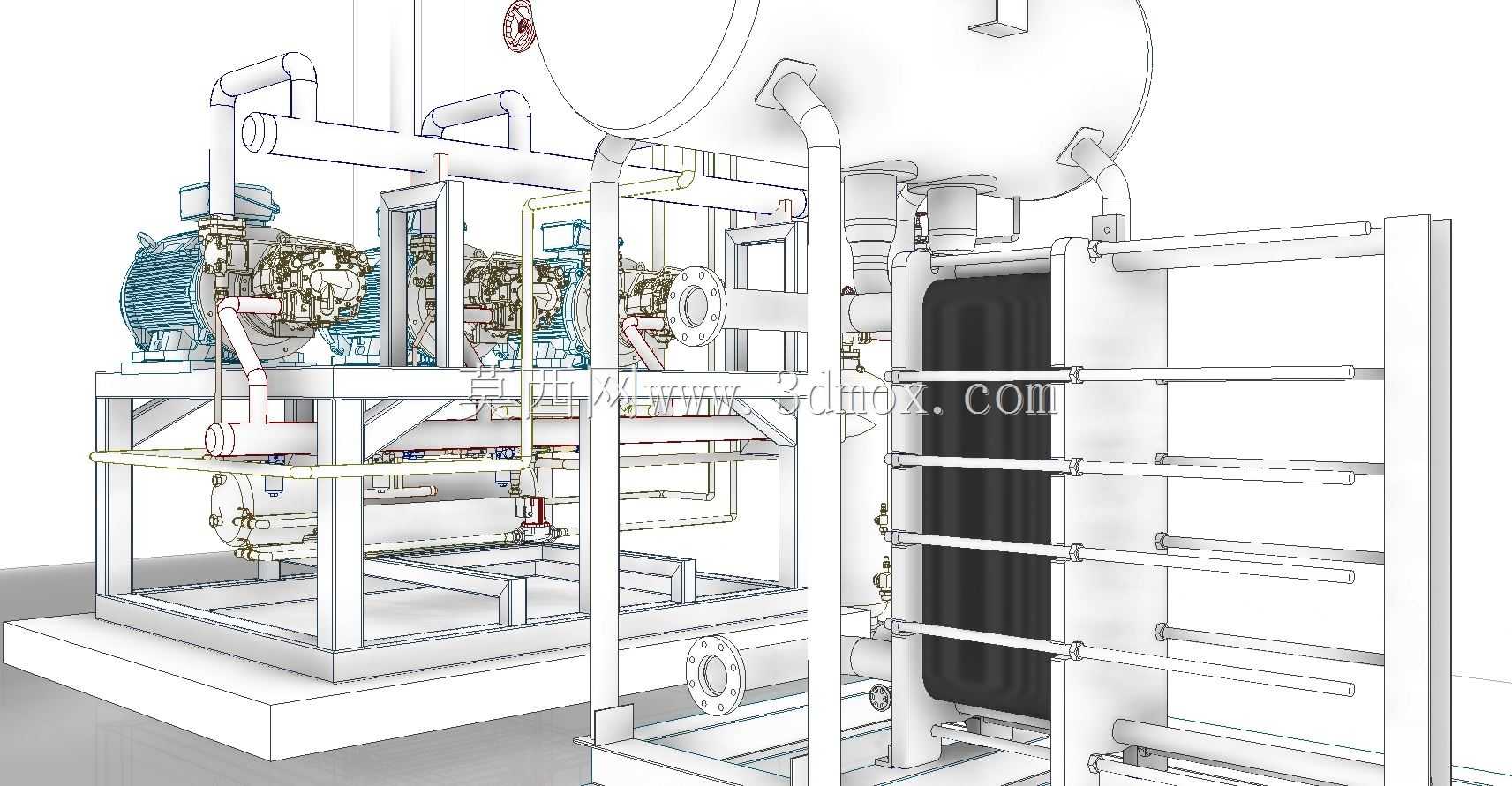

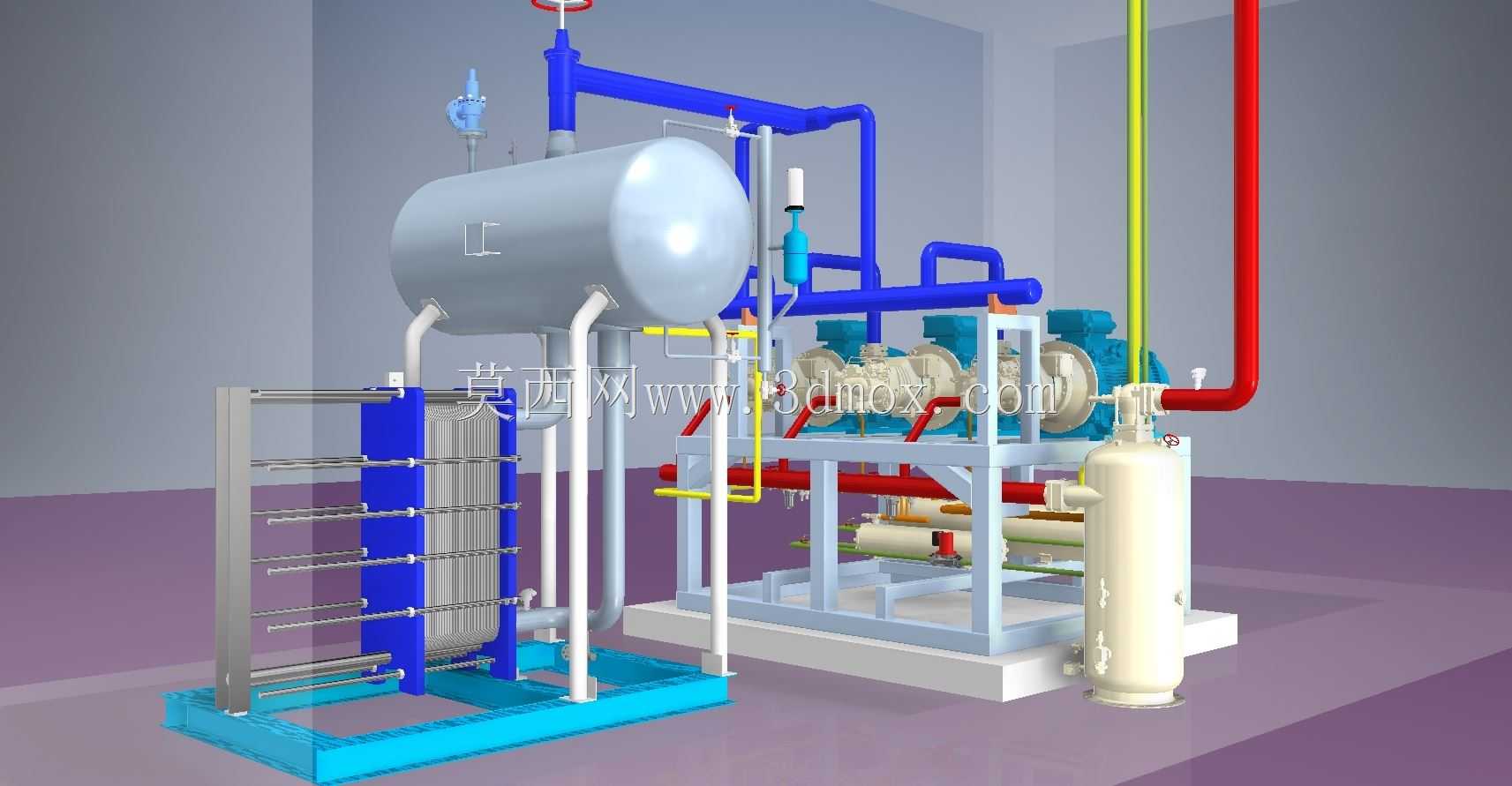

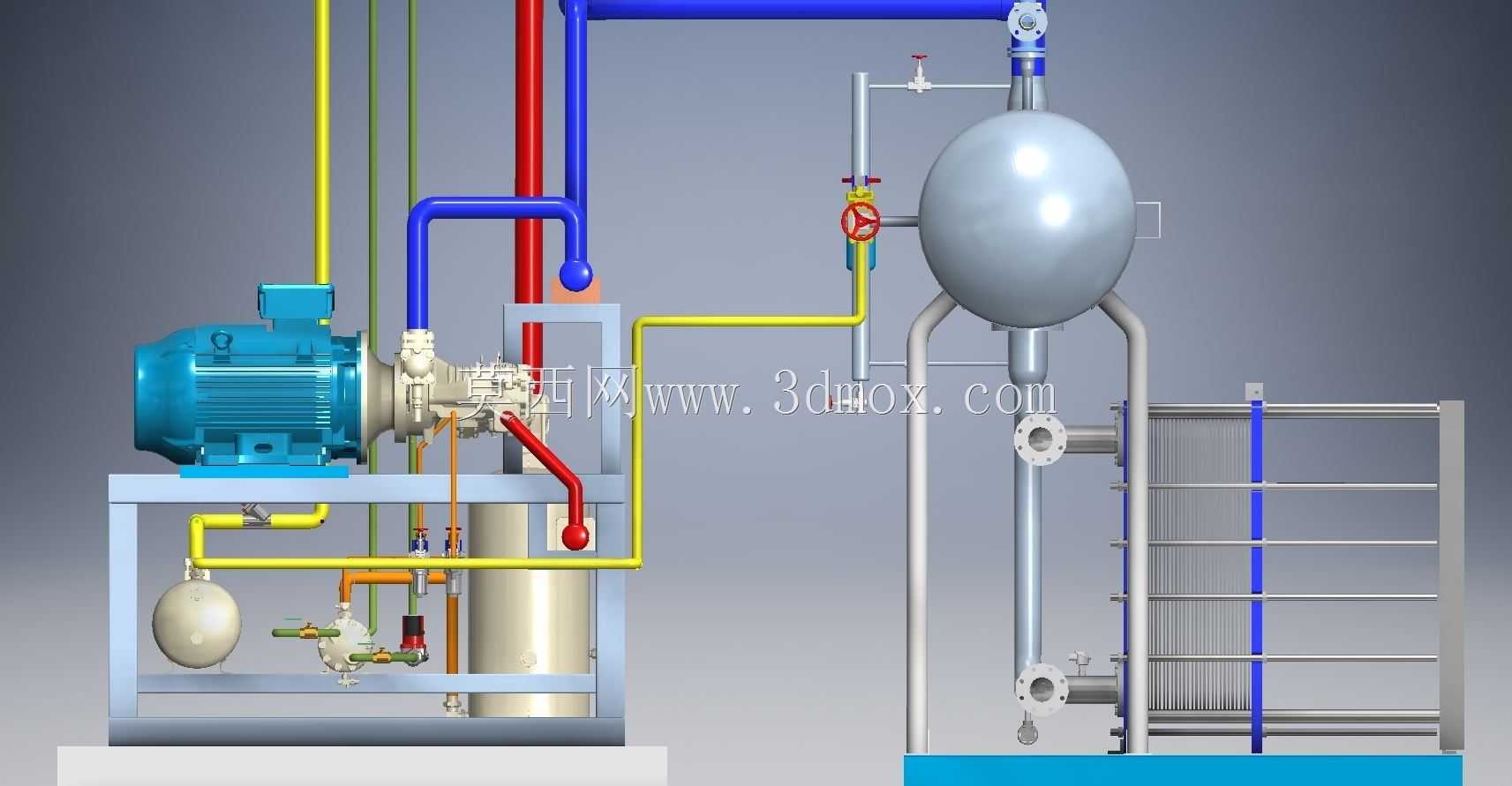

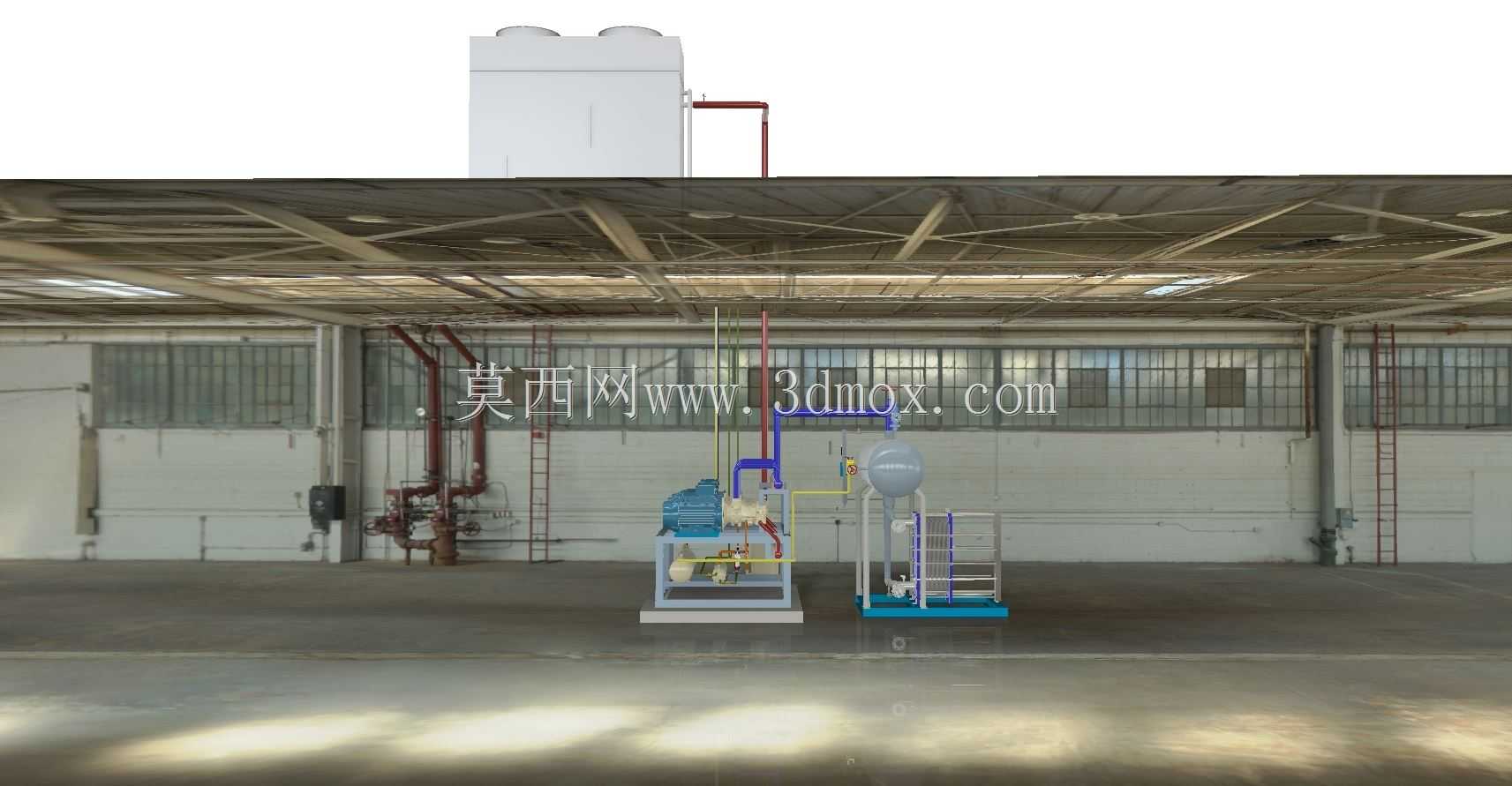

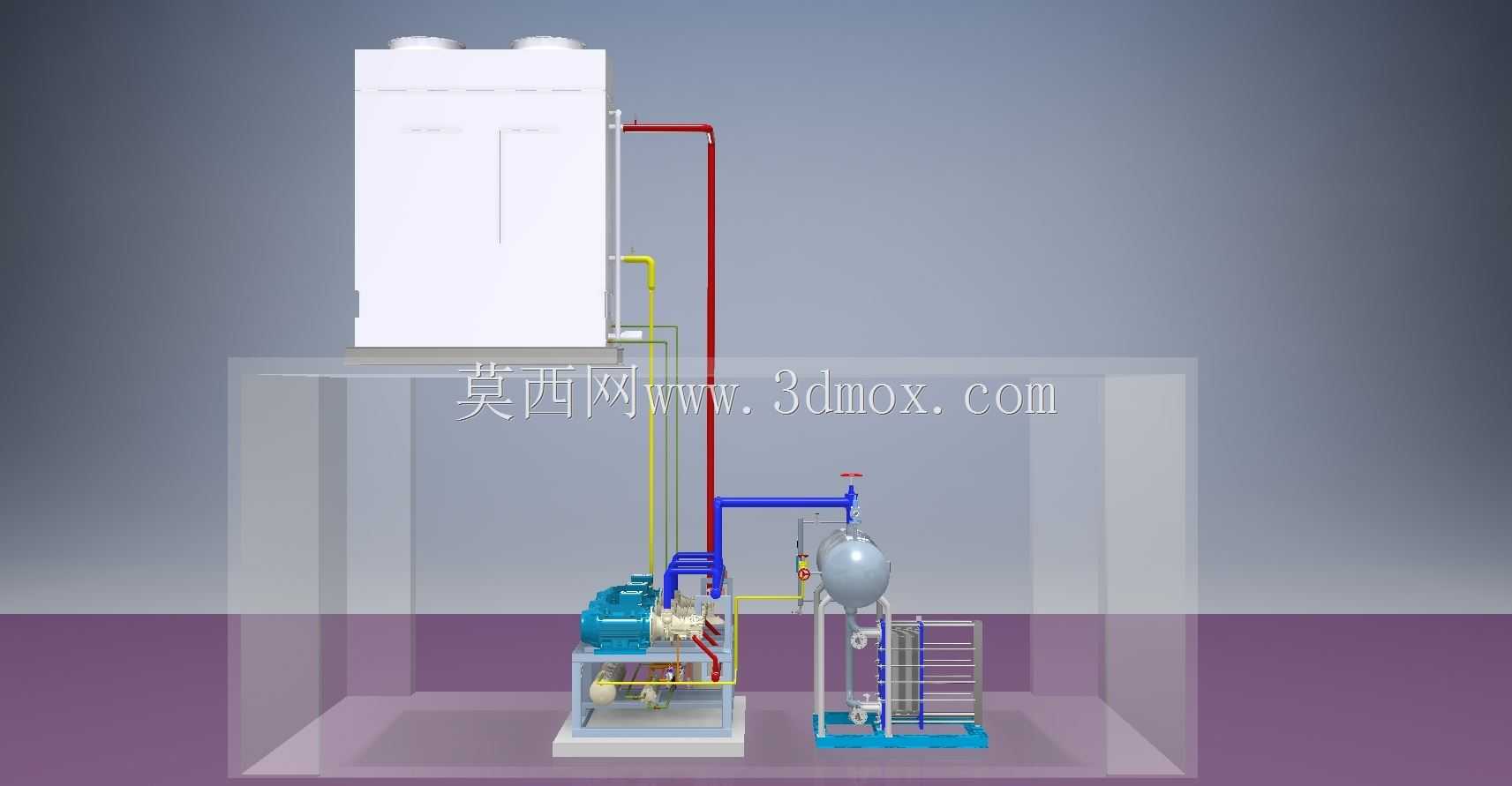

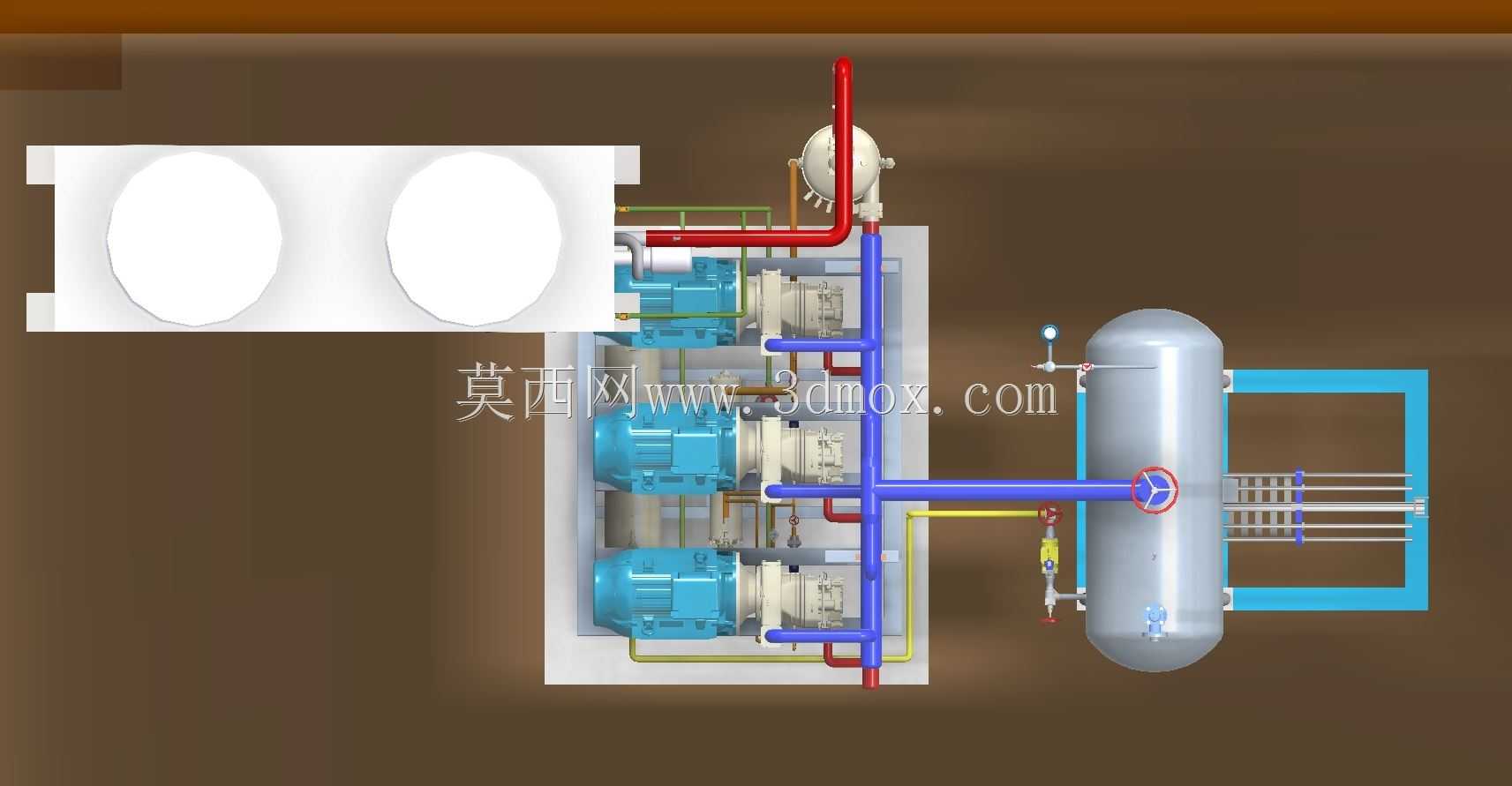

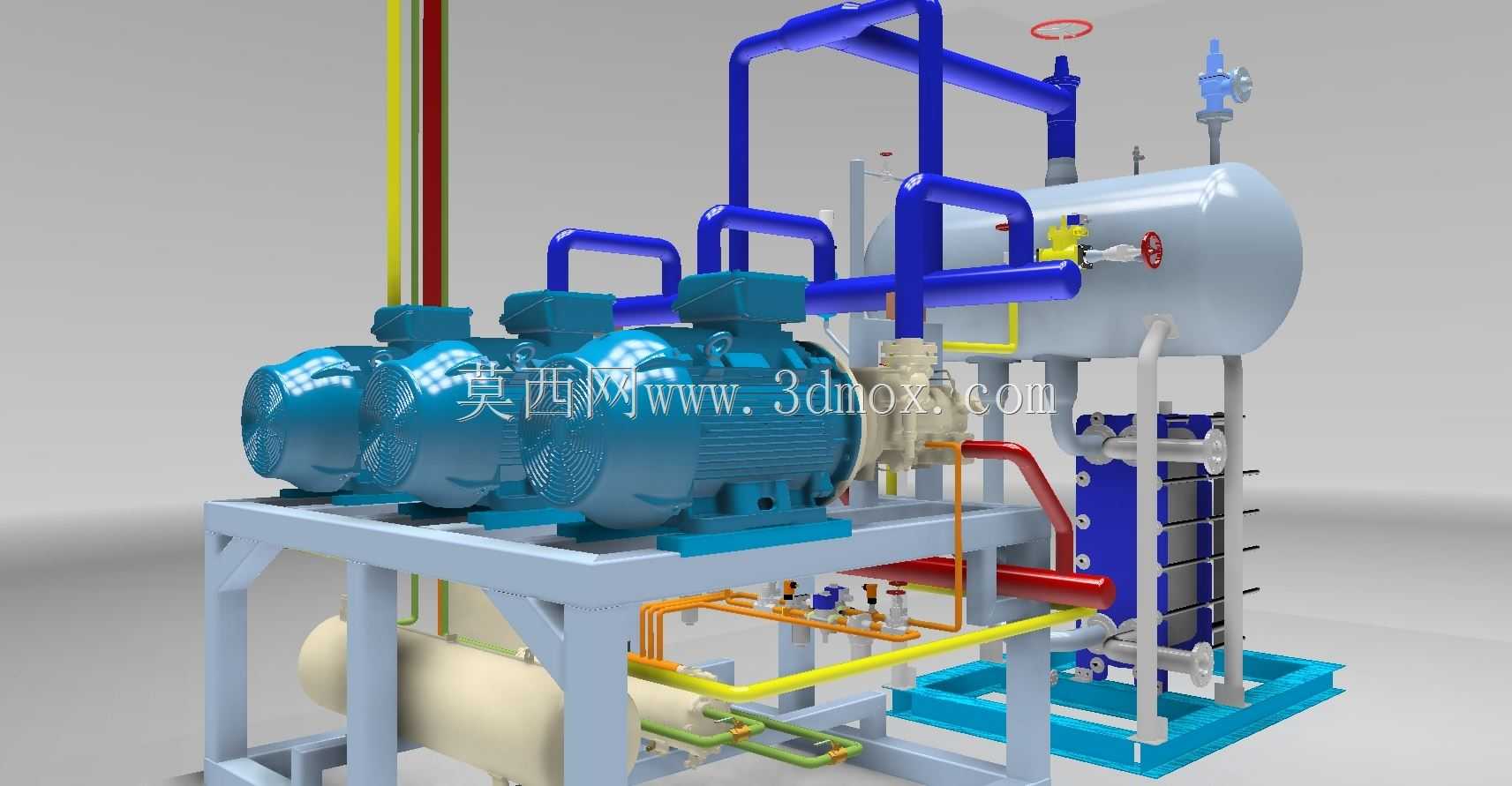

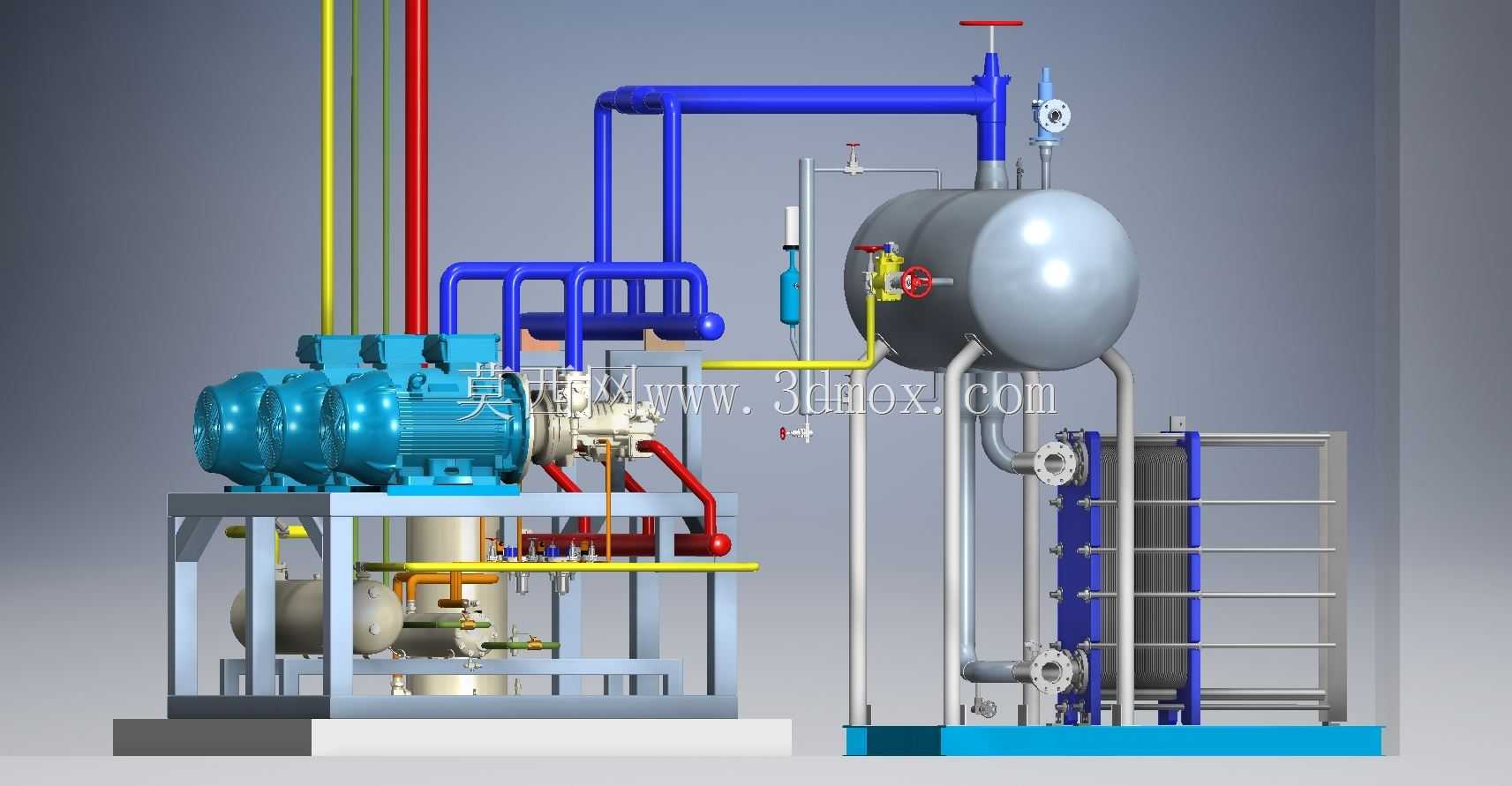

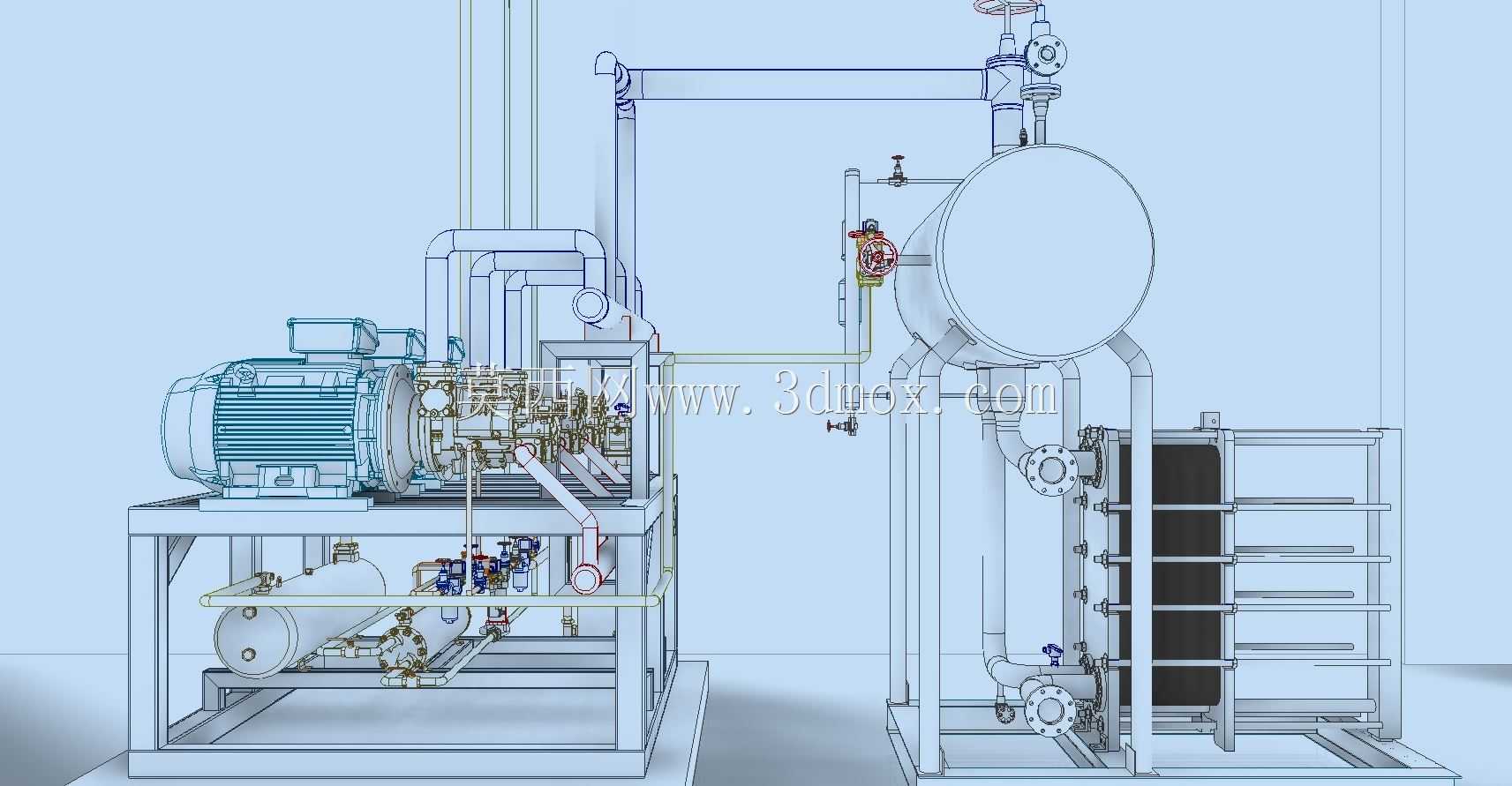

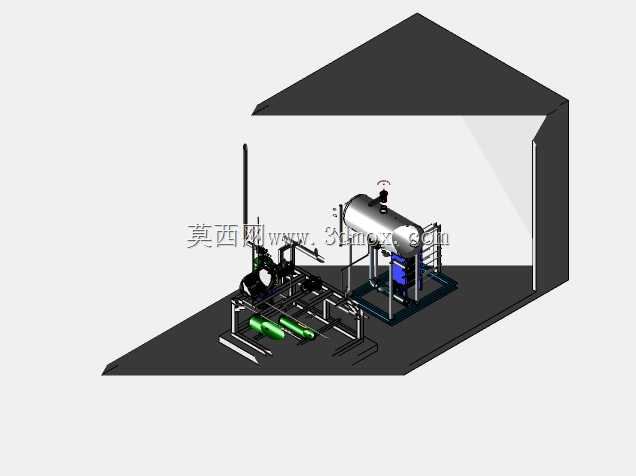

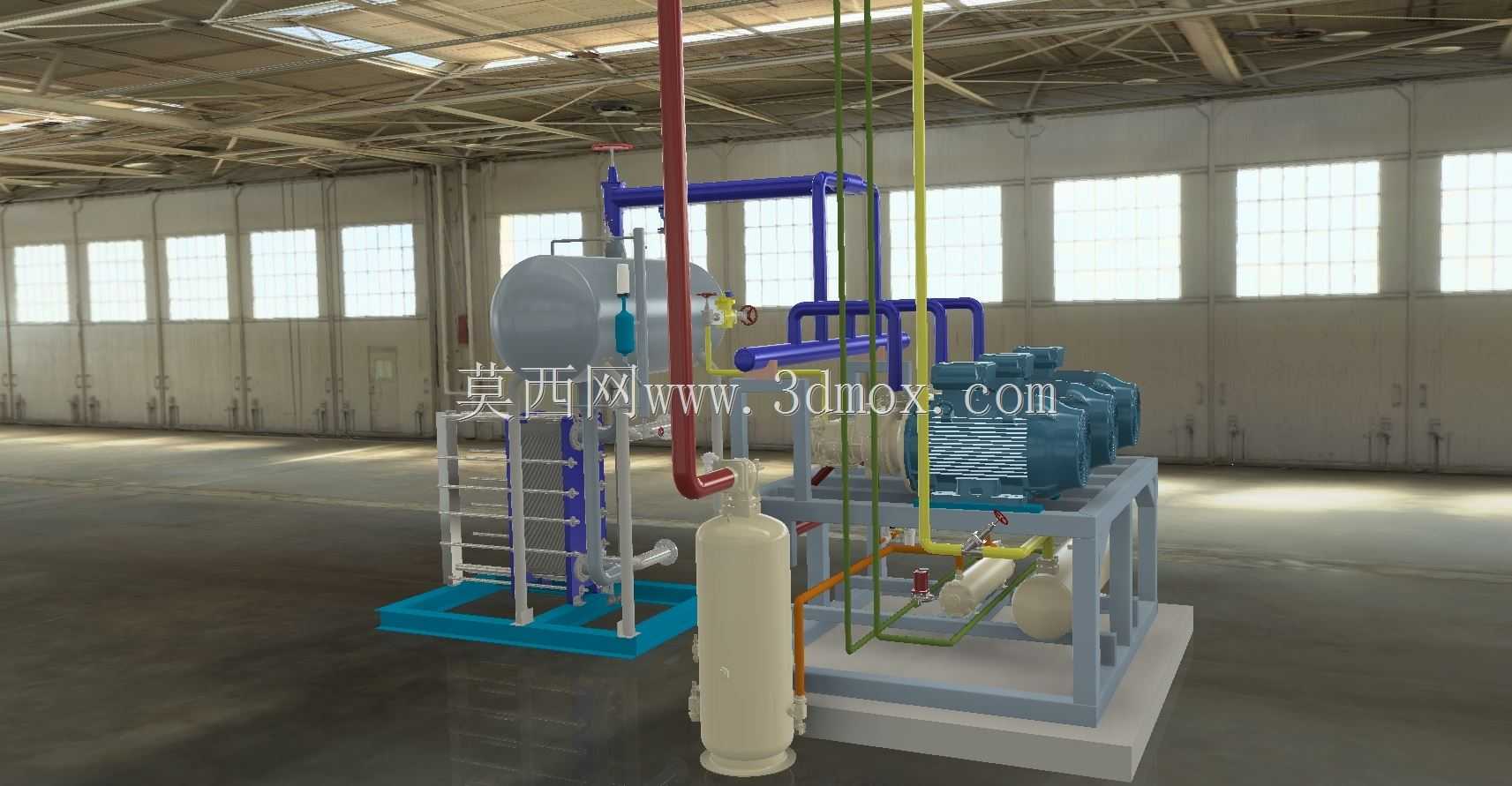

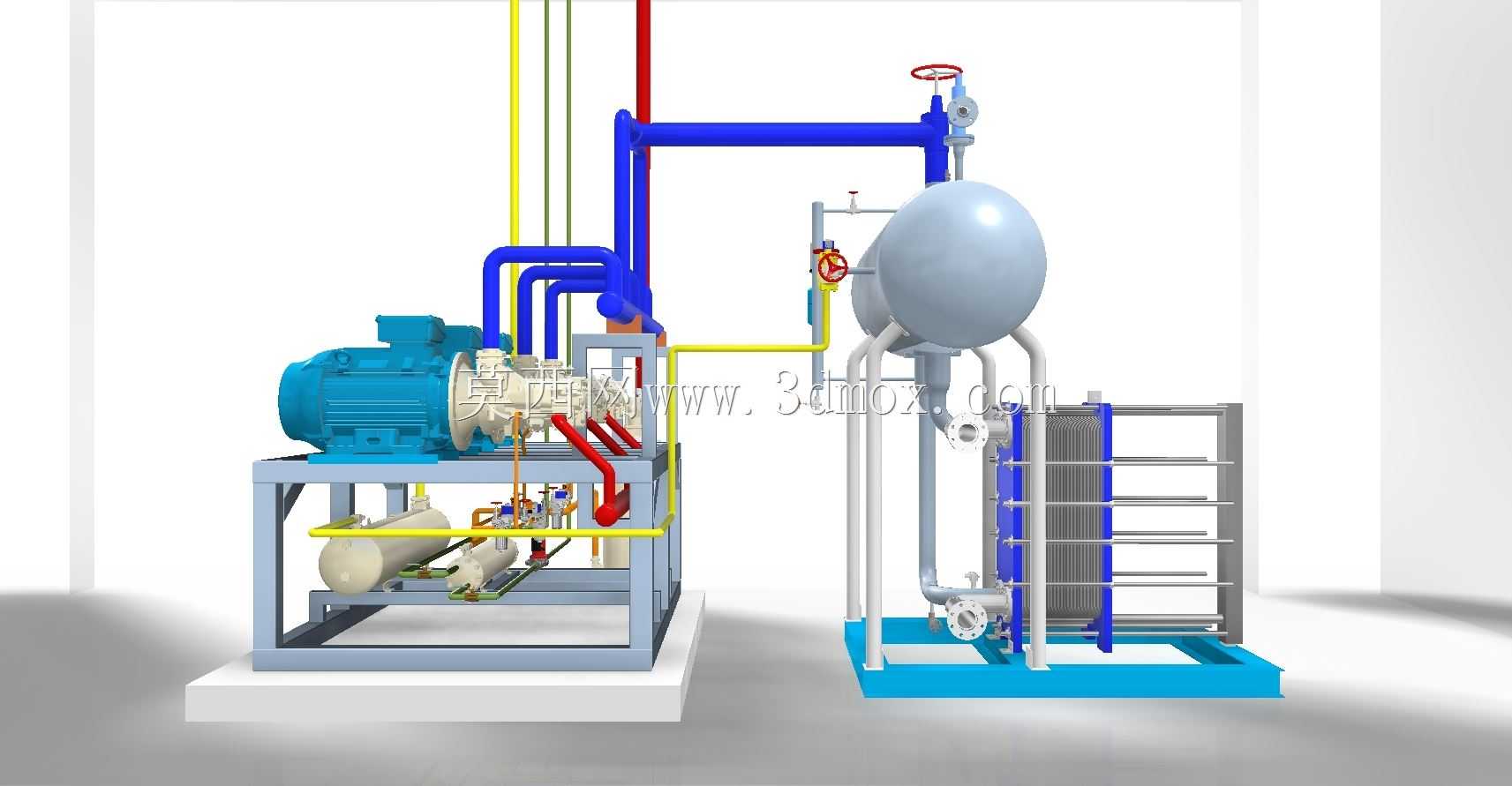

该套盐水冷却装置主要面向工业低温工艺冷却场景设计，可广泛应用于化工生产工艺降温、食品冷冻加工、冷链仓储预冷、工业制程恒温冷却等需要持续输出低温载冷介质的作业场景，核心功能是通过压缩制冷循环将盐水载冷剂降温至设定工艺温度，为前端生产环节提供稳定的冷源供给，替代传统分散式冷却设备，实现冷量集中制备与输送，降低系统整体能耗与运维成本。整套装置采用撬装集成式设计思路，将制冷循环全流程的核心部件整合在统一的钢制底座框架上，无需现场进行大量管路焊接与部件对位安装，仅需完成外部载冷剂管路、供电线路的接驳即可投入使用，大幅缩短现场施工周期，降低现场安装的技术门槛与施工风险。装置核心压缩单元采用多台螺杆式压缩机并联配置，可根据实际冷量需求灵活调整运行台数，实现冷量的阶梯式调节，在低负荷工况下减少压缩机运行数量，避免单台压缩机频繁启停带来的设备损耗与能耗浪费，同时多机并联的配置也提升了系统运行的冗余性，单台压缩机维护时其余机组仍可维持基础冷量输出，保障生产环节不会因设备检修出现长时间停摆。制冷管路系统采用分色标识设计，高压气态制冷剂管路、低压回气管路、供液管路、载冷剂管路分别采用不同颜色的管材做区分，方便后期运维人员快速识别管路走向与介质类型，降低管路排查与故障检修的难度。换热单元采用板式换热器作为载冷剂与制冷剂的换热部件，相比传统管壳式换热器，板式换热器具备更高的换热效率与更小的占地体积，能够在有限的撬装空间内实现充足的换热面积，保障盐水载冷剂的降温效率与温度稳定性。系统配套设置了专用的油分离器、油冷却器、气液分离器、储液部件等辅助组件，油分离器可高效分离压缩机排气中携带的润滑油，避免润滑油进入换热器与管路内部影响换热效率，油冷却器可对压缩机回流的润滑油进行精准降温，保障压缩机运行时的油温处于合理区间，延长压缩机运动部件的使用寿命；吸入式气液分离器可对回到压缩机的低压气态制冷剂进行气液分离，避免液态制冷剂进入压缩机气缸引发液击故障，保护压缩机核心部件不受损坏。整套装置的外形布局充分考虑了运输与现场安装的边界限制，撬装底座的宽度与长度符合常规公路货运的尺寸要求，无需进行超限运输申报，设备整体高度满足常规工业厂房的进门与吊装空间要求，底座预留了标准的叉车孔位与吊装吊点，方便设备的转运与就位安装；各部件之间预留了充足的操作检修空间，日常运维时可直接对过滤器、阀门、仪表等易损部件进行更换操作，无需拆解周边核心部件，降低后期运维的操作难度。
