卧式承压过热水储换热罐体结构设计

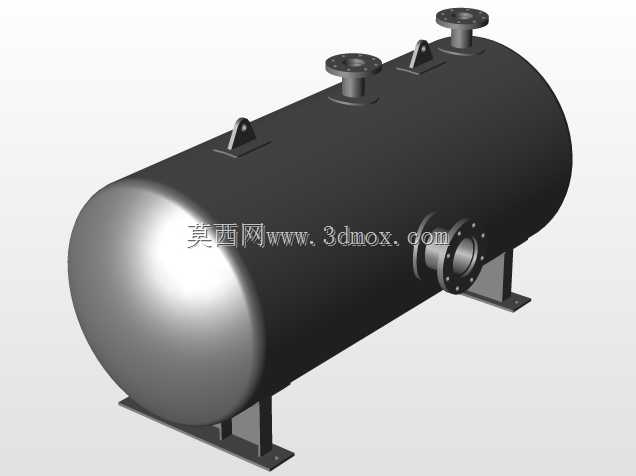

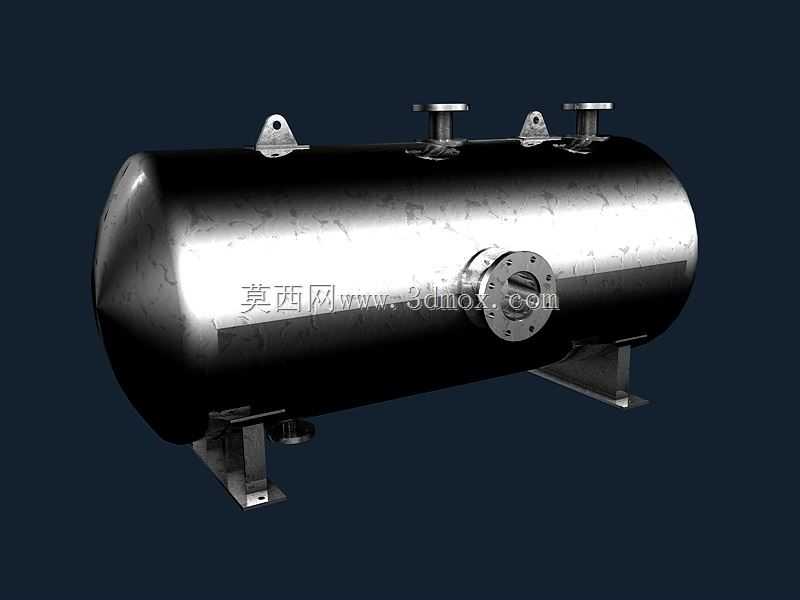

这款卧式承压罐体主要应用于工业热力供应系统、集中供热换热站、生产工艺热水循环回路中，作为过热水的缓存、稳压与换热衔接单元使用，能够在带压工况下存储温度高于常压沸点的过热水，平衡供热管网的压力波动，缓冲瞬时热水流量变化，避免前端热源设备频繁启停，同时可作为汽水换热、水-水换热环节的储水扩容部件，适配化工生产、区域供暖、商用热水供应、工业制程恒温供水等多个场景的使用需求。从功能特性来看，罐体采用卧式圆筒形承压结构，筒体两端采用标准椭圆形封头，这种结构形式能够均匀分散内部带压水体的应力，避免直角区域出现应力集中问题，大幅提升罐体长期带压运行的结构稳定性。罐体顶部设置两个带法兰接口的管嘴，可分别接入过热蒸汽输入管、热水输出管或者排气、安全附件接口，筒体侧面设置大口径法兰人孔结构，方便后期检修人员进入罐体内部开展清垢、检查焊缝、更换内件等维护作业，罐体底部设置排污接口，可定期排出罐体内沉积的水垢、杂质，保障内部水体洁净。罐体顶部焊接的两个吊耳结构，可直接配合吊装设备完成罐体的转运、就位安装作业，无需额外焊接临时吊点，避免对罐体承压结构造成损伤；底部采用两个鞍式支座作为支撑结构，支座上设置的安装螺栓孔可与基础预埋螺栓配合固定，能够抵消罐体充水后的重量载荷，同时预留了热胀冷缩的位移余量，避免温度变化产生的热应力拉扯焊缝。在设计思路上，这款罐体严格遵循承压容器的应力分布逻辑，筒体壁厚根据设计压力、工作温度对应的材料许用应力计算确定，所有接口法兰均采用对应压力等级的标准法兰，保证管路连接的密封可靠性；人孔法兰采用带颈对焊结构，提升接口处的结构强度，鞍式支座的包角、腹板厚度均匹配满水状态下的总载荷，避免支座出现变形问题。从安装边界来看，卧式布置的形式相比立式罐体大幅降低了设备整体高度，对安装场地的竖向空间要求更低，适合布置在层高有限的换热站房、车间设备层内，安装时需要保证两个鞍式支座处于同一水平基础面，罐体整体保持水平状态，避免单侧支座受力过载；各个外接管路连接时需要做好软连接缓冲，避免管路振动传递到罐体焊缝位置，同时罐体顶部需要预留足够的安全附件安装空间，侧面人孔位置需要预留不小于人孔直径的检修操作空间，方便后期开展维护作业。
