带脚轮多孔柔性焊接工作台结构设计

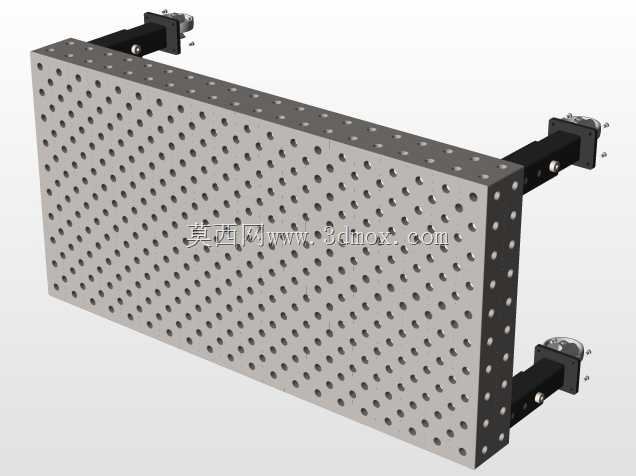

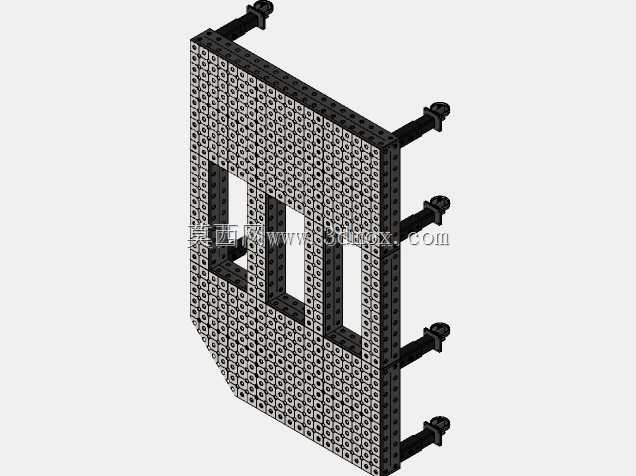

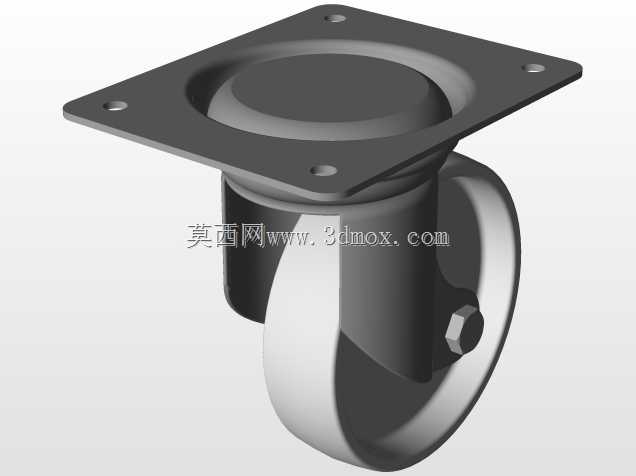

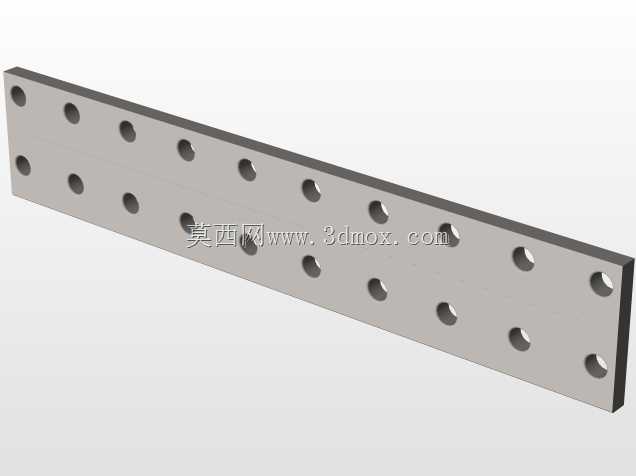

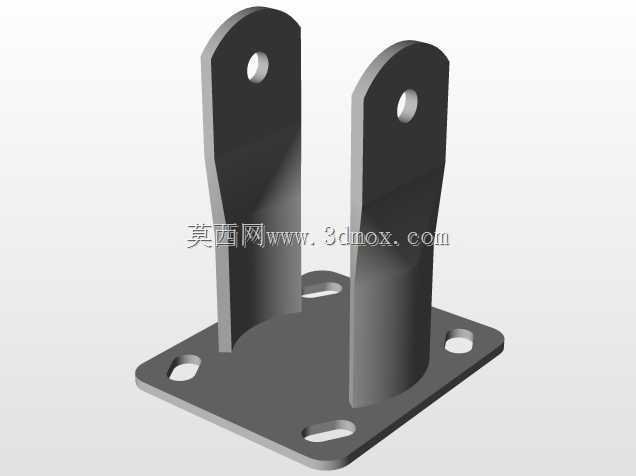

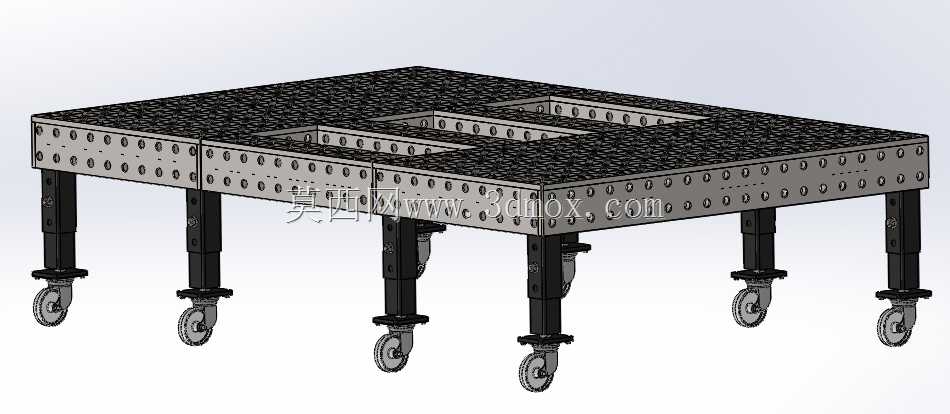

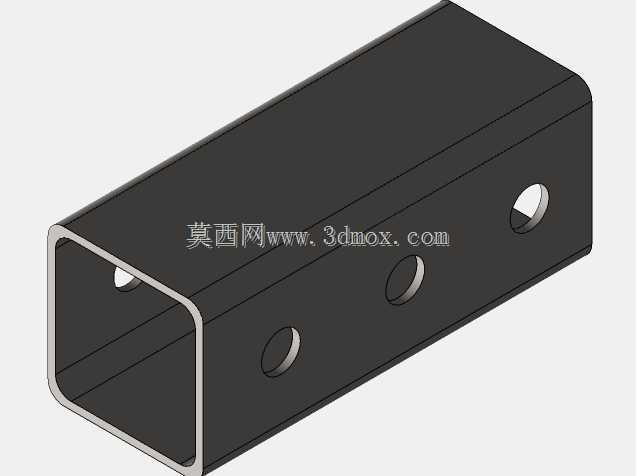

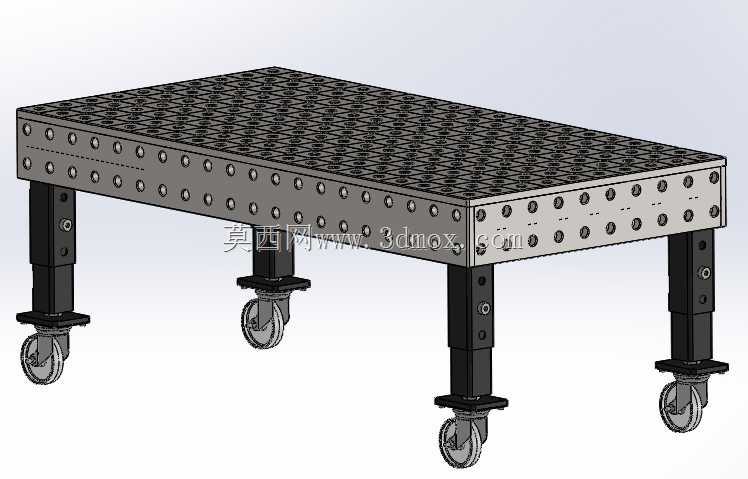

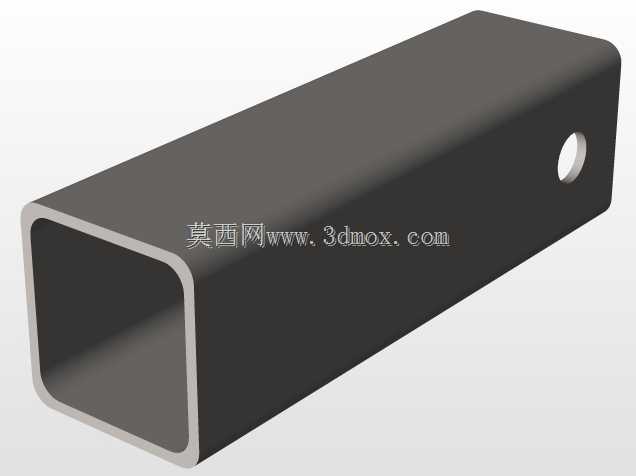

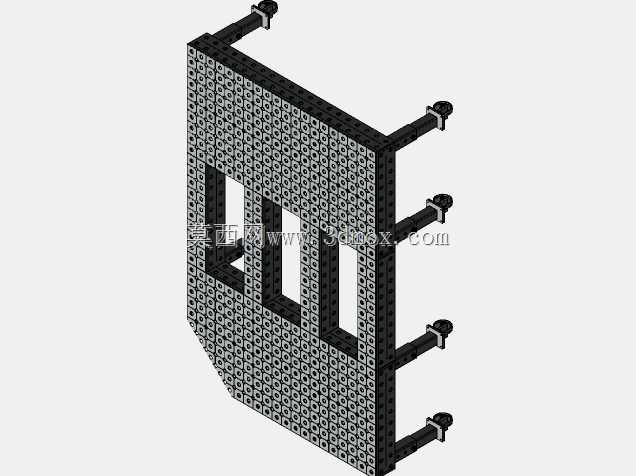

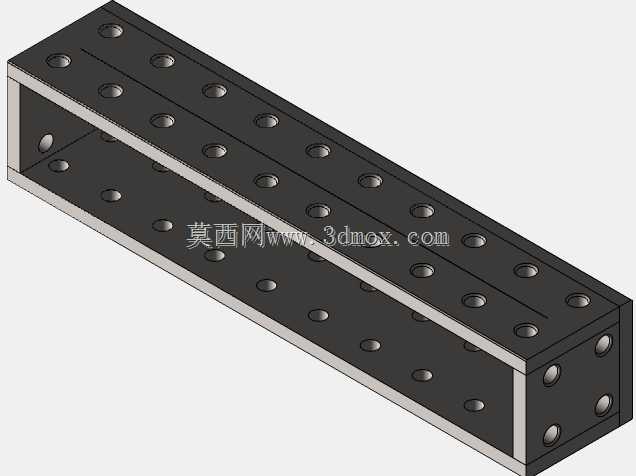

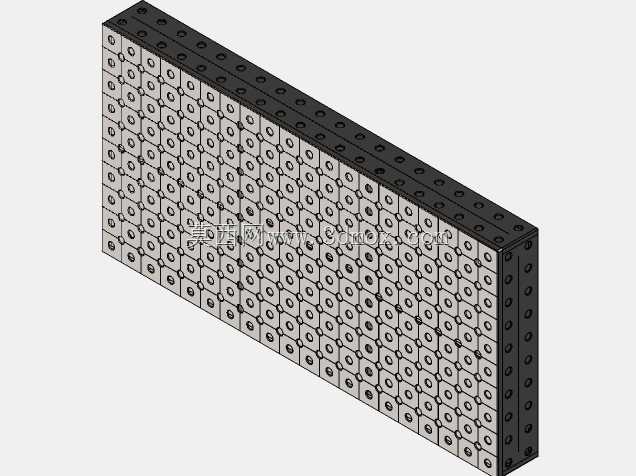

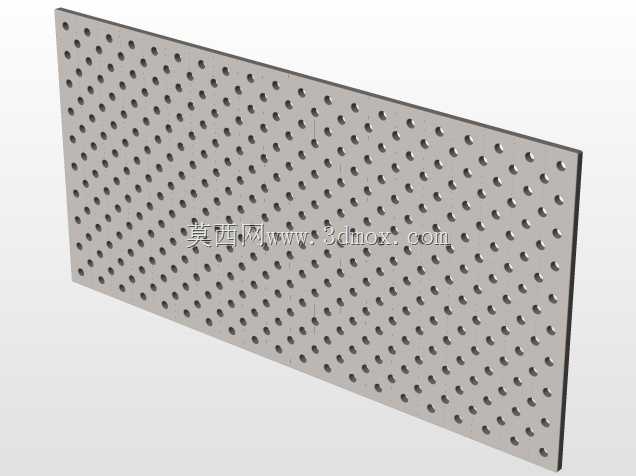

这款多孔柔性焊接工作台，主要面向金属构件焊接加工场景，适配五金制品加工、小型钢结构件组焊、设备零部件预焊、非标定制件焊接等多类生产环节，可在焊接车间、实训教学场地、小型机加工班组、设备维修站点等场所落地使用，为焊接作业提供稳定、高精度的基准承载平台，解决传统焊接平台定位灵活性不足、适配工件范围窄、工位调整不便的痛点。工作台整体采用框架式承载结构，台面为带密集定位孔的网格状设计，侧边立面同样排布等距定位孔，定位孔孔径为28mm，采用Siegmund系柔性焊接平台的孔位排布逻辑，孔位间距保持统一公差标准，可搭配各类快速夹具、定位挡块、压紧组件使用，无需在台面上额外划线打孔，就能快速完成不同外形尺寸工件的定位装夹，大幅降低焊接前的装夹准备时长，同时减少工件焊接过程中的移位变形，提升焊缝成型精度与组焊一致性。台面中部预留两处下沉式槽型空位，既可以降低工作台整体自重，也能为焊接过程中的焊渣掉落、管线穿行、异形工件局部避让预留空间，避免焊渣在台面积聚堆积，日常清理维护更加便捷。支撑部分采用六组可调节高度的立式支腿，每根支腿底部配备带刹车功能的万向脚轮，既可以通过脚轮实现工作台在车间内的灵活转场，适配不同工位的作业需求，也能在到达指定工位后踩下刹车锁定脚轮，配合支腿的高度调节结构，将台面调整至水平状态，抵消地面不平整带来的台面倾斜问题，保证焊接作业的基准稳定性。支腿与台面框架采用刚性连接结构，承载能力充足，可满足数百公斤级工件的组焊承载需求，不会在装夹、焊接过程中出现台面晃动、变形的问题。设计过程中充分考虑焊接作业的实际工况，台面与侧边的孔位均做了倒角处理，避免夹具插拔时出现卡滞，框架边角做圆弧过渡，减少作业过程中的磕碰风险，整体结构兼顾刚性、灵活性与易用性，既可以作为独立焊接工位使用，也可以多台拼接组成更长的组焊生产线，适配不同长度规格的长条形构件焊接需求，安装时无需额外做复杂的地基固定，放置在平整硬化地面上调整支腿水平即可投入使用，安装边界灵活，对场地适配性强。
