矿用浓密池沉降浓缩处理设备结构

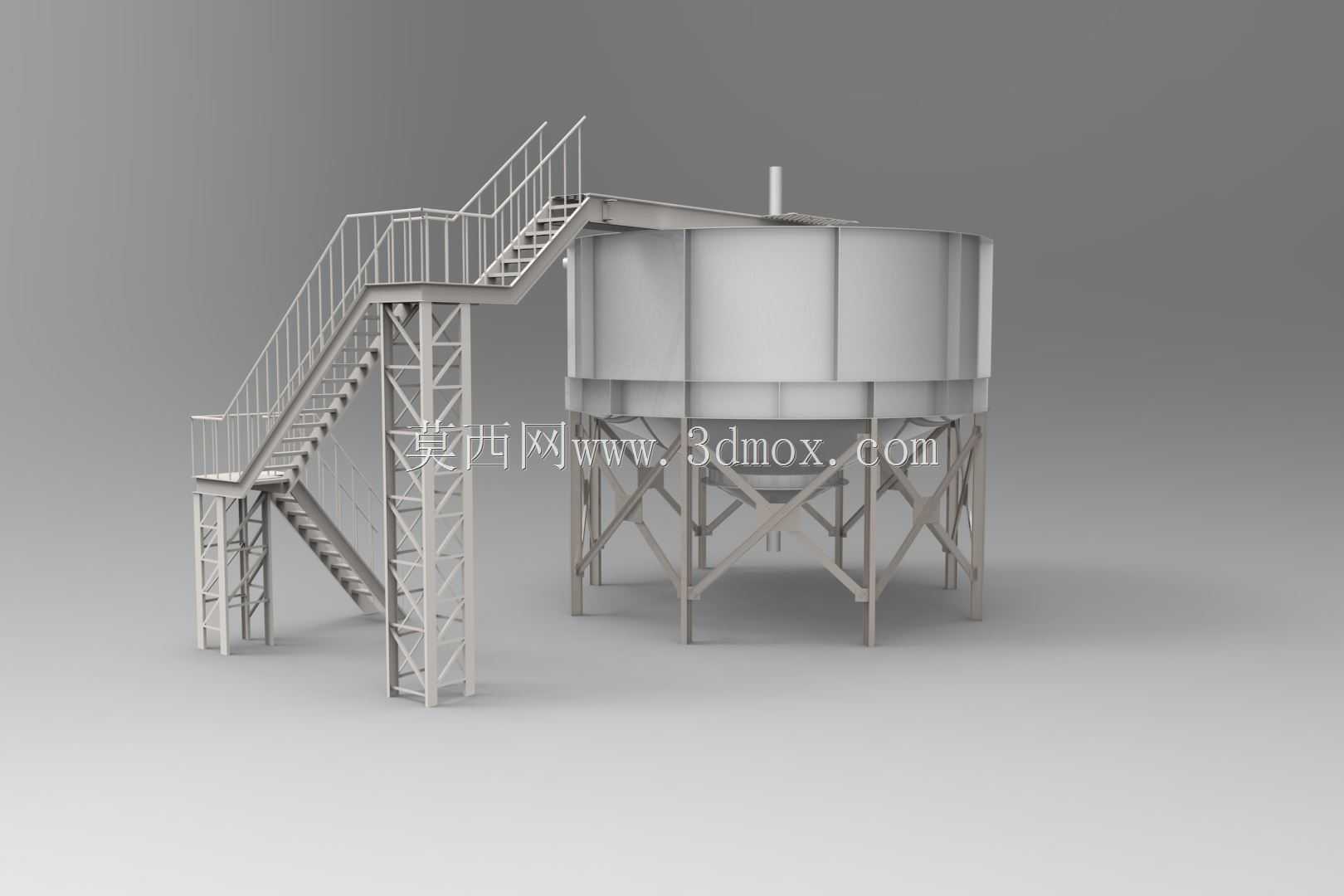

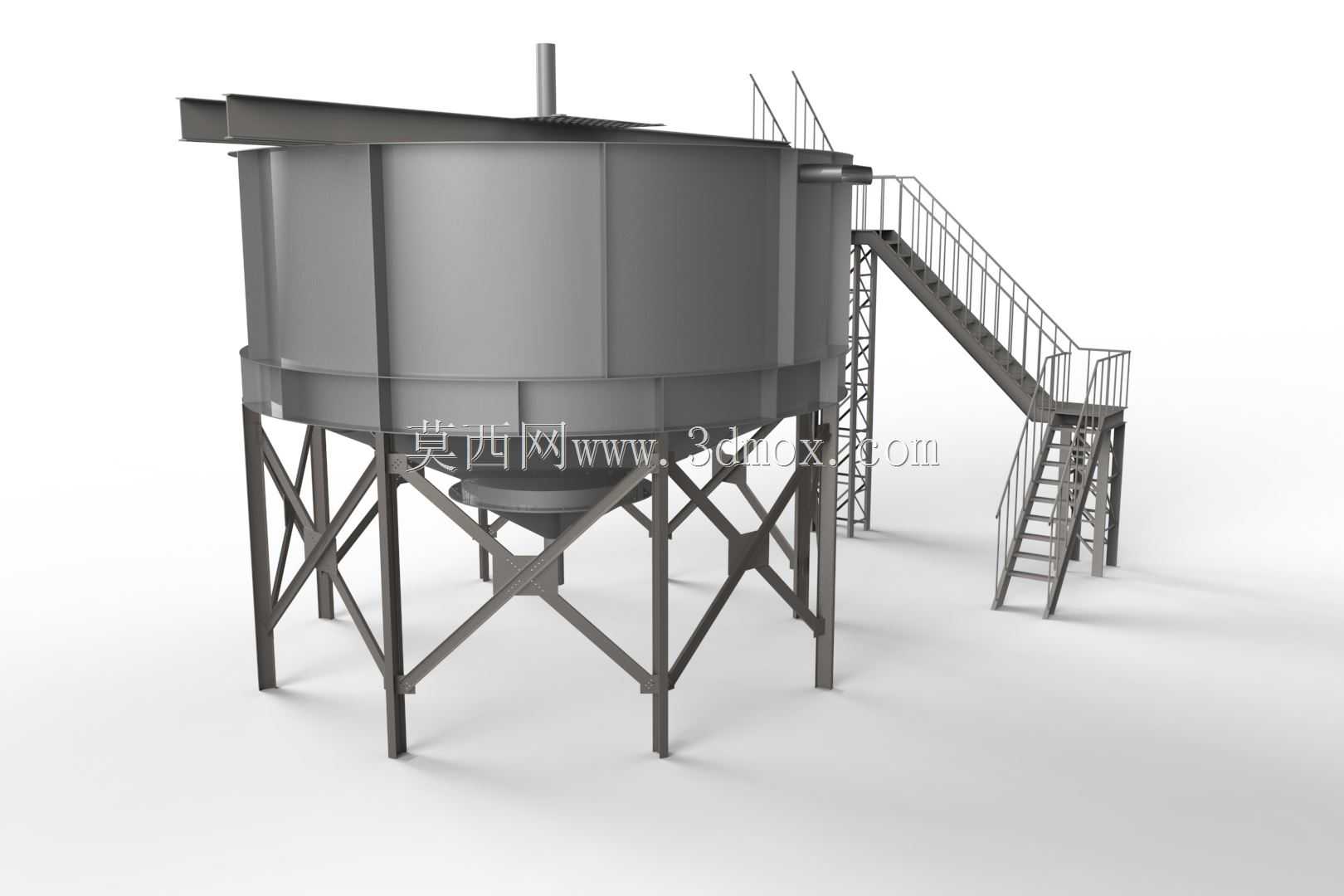

该设备主要应用于矿山选矿作业流程中的矿浆处理环节，是选矿厂精矿脱水、尾矿浓缩工序的核心处理设施，同时也可适配煤炭、化工、污水处理等行业的固液分离作业场景，承担料浆沉降浓缩、上清液分离排出的核心功能，能够有效提升后续过滤、输送工序的作业效率，降低物料输送过程中的能耗与水资源损耗。设备整体采用立式圆形罐体结构设计，主体罐体为圆柱形立式仓体，底部设置锥形集泥斗，能够依靠重力作用让料浆中的固体颗粒自然沉降至底部锥斗区域，上部澄清后的液体可通过溢流结构排出，实现固液两相的初步分离。罐体顶部设置中心传动的搅拌结构，能够缓慢搅动罐内料浆，避免固体颗粒板结架桥，同时引导沉降后的浓浆向底部中心汇集，配套的爬梯与顶部操作平台采用防滑钢结构设计，为设备日常巡检、部件维护提供安全的操作空间，外围护栏高度符合工业作业安全防护标准，能够有效保障运维人员的作业安全。罐体下部采用交叉桁架式支撑腿结构，多根支撑立柱配合斜向交叉的加强筋，将罐体整体荷载均匀传递至安装基础，支撑结构预留足够的底部操作空间，方便底部排料阀门、输送管路的安装与日常检修作业，整体支撑结构经过受力校核，能够满载料浆的重量荷载与作业过程中的振动荷载，避免长期运行出现结构变形。设计过程中充分考虑矿山现场的安装边界条件，罐体直径与整体高度适配常规选矿厂的厂房层高与安装场地尺寸，支撑腿底部设置预埋连接法兰，可直接与现场混凝土基础的预埋螺栓固定，无需额外制作复杂的安装基座；罐体侧壁预留进料口、溢流口、检修口的标准连接法兰，能够直接与现场的进料管路、溢流回水管道、排料管路对接，减少现场安装的二次改造成本。罐体内部做耐磨防腐处理，能够适配不同酸碱度矿浆的长期冲刷磨损，延长设备整体使用寿命，顶部的进料缓冲结构能够避免进料时直接冲击罐内沉降层，保障沉降浓缩效果的稳定性，整体结构无复杂的精密传动部件，日常维护仅需定期检查传动部件润滑情况、支撑结构连接螺栓紧固度即可，运维难度较低，能够适应矿山现场较为粗放的作业环境，长期连续运行的稳定性较强。
