卧式筒体选矿球磨机结构设计

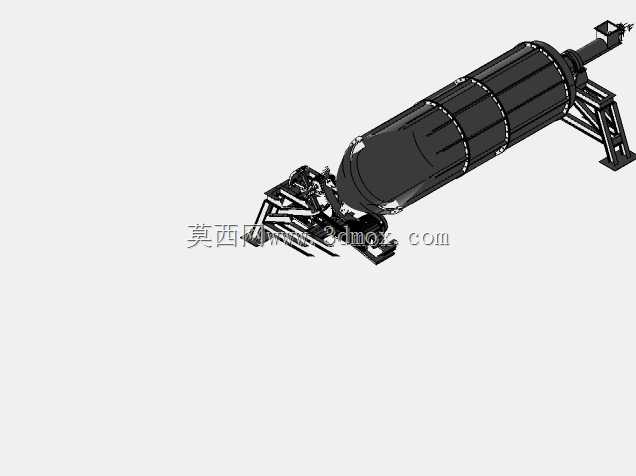

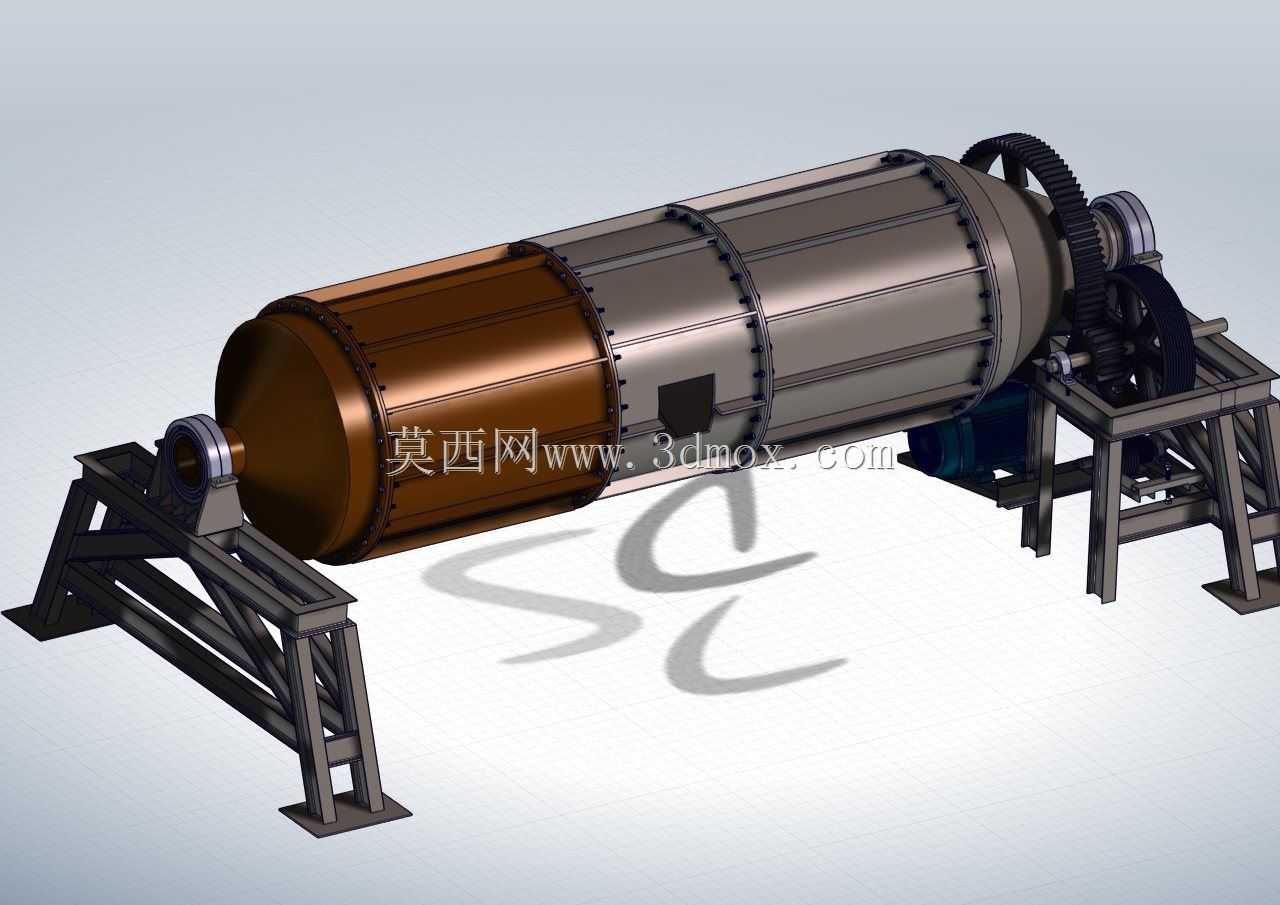

这款卧式球磨机是矿山选矿、建材原料制备、冶金粉体加工领域的核心粉磨作业设备，主要承担矿石、矿渣、硅酸盐类原料的细碎后磨粉工序，可将破碎后的10-25mm粒径物料研磨至0.074mm及以下的出料粒度，适配湿法磨矿与干法磨矿两类作业场景，广泛应用于有色金属选矿厂、水泥生产车间、耐火材料加工、新型建材制备等生产场景，是矿物分选前单体解离作业、粉体原料均质化加工不可或缺的核心生产设备。设备整体采用卧式长筒体结构，筒体分段式设计，进料端采用锥形导料结构可顺畅引导待磨物料进入研磨腔，出料端设置格筛式出料结构可控制研磨后物料的排出粒径，避免过磨或粗颗粒物料流出影响后续工序。筒体外部套装大模数传动齿圈，与小齿轮减速传动组件配合实现动力传递，配套的机架采用型钢焊接桁架结构，两端设置调心式滑动轴承座支撑筒体回转，可承受筒体满载钢球与物料时的重载负荷，同时抵消筒体回转过程中产生的径向窜动，保障设备长期连续运转的稳定性。设计过程中充分考虑了磨矿作业的实际工况需求，筒体内壁铺设耐磨衬板，衬板采用提升条结构设计，可在筒体回转过程中将筒体内的研磨钢球带至一定高度后抛落，通过钢球的冲击作用与物料间的研磨、挤压作用实现物料的粉磨，衬板采用螺栓快装结构，磨损后可快速更换降低运维停机时间。传动侧设置防护外罩，避免运转过程中杂物卷入传动副，同时配套的传动组件匹配33r/min的筒体工作转速，该转速处于球磨机的最佳工作转速区间，可最大化钢球的抛落冲击做功效率，降低无用功损耗。设备安装时需保障两端轴承座的同轴度偏差控制在允许范围内，机架底部需做混凝土基础预埋固定，避免满载运转时产生共振影响设备寿命，筒体的安装倾角控制在1-3度区间，可保障物料在筒体内从进料端向出料端顺畅流动，匹配不同的磨矿细度要求可通过调整筒体内钢球的级配比例、筒体转速、给料速率来实现出料粒度的灵活调节，适配不同硬度、不同入料粒径的物料粉磨需求。
