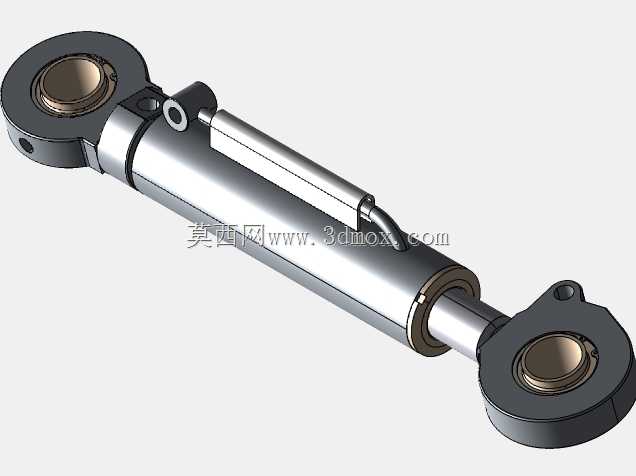

双耳环铰接式液压油缸三维结构

这款双耳环铰接式液压油缸，是液压传动系统中核心的直线执行元件，广泛应用在工程机械举升机构、环卫车辆厢体启闭、农机具姿态调整、工业设备重载推拉工位等场景中，能够将液压油的压力能稳定转化为直线往复运动的机械能，为作业端提供可控的大推力与平稳的动作输出。从实际使用场景来看，这类两端带铰接安装位的油缸，能够适配安装基座存在小幅角度偏转的工况，避免活塞杆在伸缩过程中承受径向偏载，大幅降低杆体拉伤、密封件偏磨的故障概率，在工程机械动臂驱动、自卸车货箱举升、自动化生产线重载工件推移等场景中都有极高的适配性。在功能特性上，该油缸采用单杆双作用结构设计，正反两个运动方向都可以通过液压油压力实现驱动控制，无需额外的回程复位机构，缸筒表面做了硬质氧化处理呈现金属蓝质感，既提升了缸体的防锈抗腐蚀能力，也能增强表面耐磨性能，适配户外复杂作业环境下的长期使用；两端的铰接耳环内置轴承安装位，能够匹配关节轴承实现多自由度小幅摆动，完全抵消安装面的角度误差带来的附加载荷，缸体侧面集成的油口与管路结构，兼顾了进出油连接的便利性与管路布置的紧凑性，避免外置管路在作业过程中被剐蹭损坏。在设计思路上，这款油缸的结构完全围绕重载平稳传动的核心需求展开，缸体与端盖的连接位置做了加强结构设计，能够承受高压油液作用下的轴向载荷，活塞杆表面做了高精度抛光处理，配合多级密封结构能够有效杜绝油液渗漏，同时降低活塞杆运动过程中的摩擦阻力，提升动作响应的顺滑度；两端耳环的连接孔径与缸径形成合理的受力配比，保证在额定推力输出时，连接位置的结构强度满足长期交变载荷下的使用要求，不会出现连接耳断裂的失效问题。从外形尺寸与安装边界来看，该油缸缸径为80mm，全伸状态下的安装中心距为299mm，整体结构紧凑，径向占用空间小，安装时只需保证两端铰接点的同轴度在允许误差范围内，预留好活塞杆伸缩的轴向行程空间即可完成布置，不需要额外设计复杂的导向支撑结构，能够大幅降低配套设备的安装设计难度，适配多种安装空间受限的重载传动工位。
