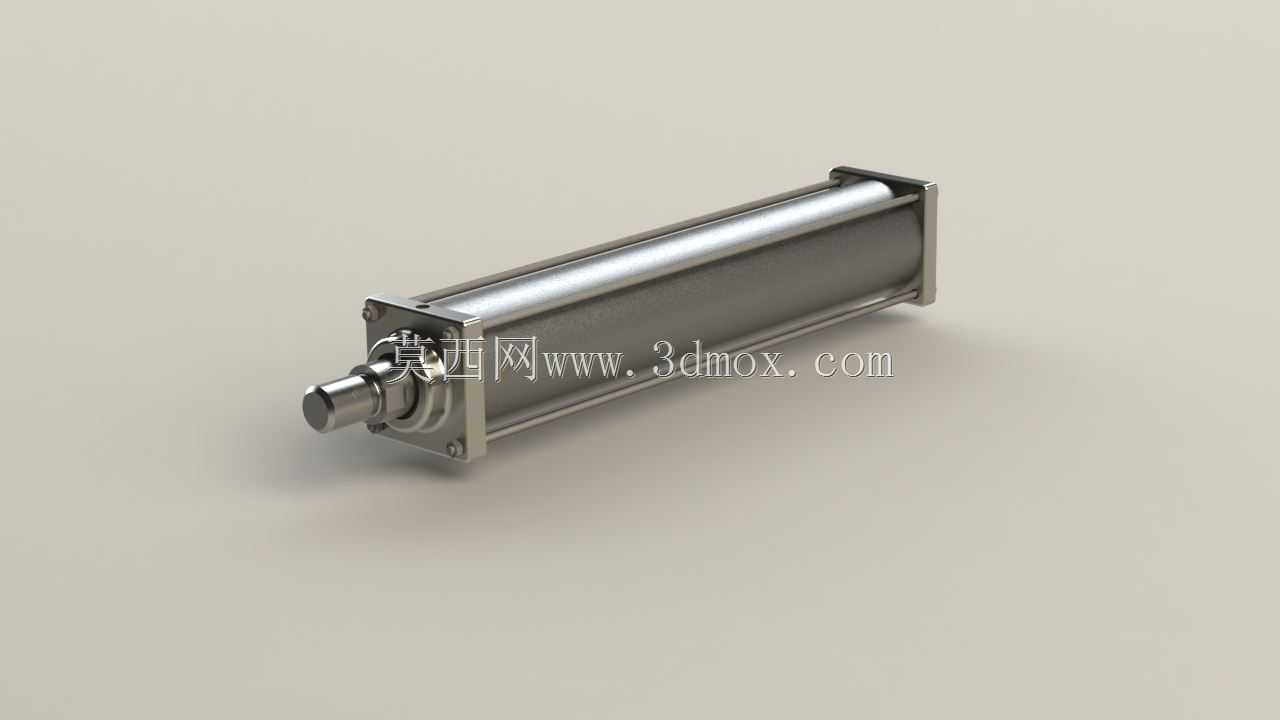

带安装法兰的拉杆式液压执行油缸

这款液压执行机构是液压传动系统里的核心执行元件，主要应用在各类需要直线往复推力输出的工业场景中，比如工程机械的作业臂驱动、自动化生产线的工件推压定位、机床设备的工装夹紧动作、冶金设备的炉门启闭控制、物流装备的货叉举升动作，都能看到这类元件的身影。它的核心作用是将液压系统传递来的液体压力能，直接转化为可对外做功的直线机械能，不需要额外加装复杂的机械转换结构，就能直接带动负载完成指定的直线动作，传动响应快、输出推力平稳，在重载工况下的运行可靠性远高于同行程的气动执行元件。

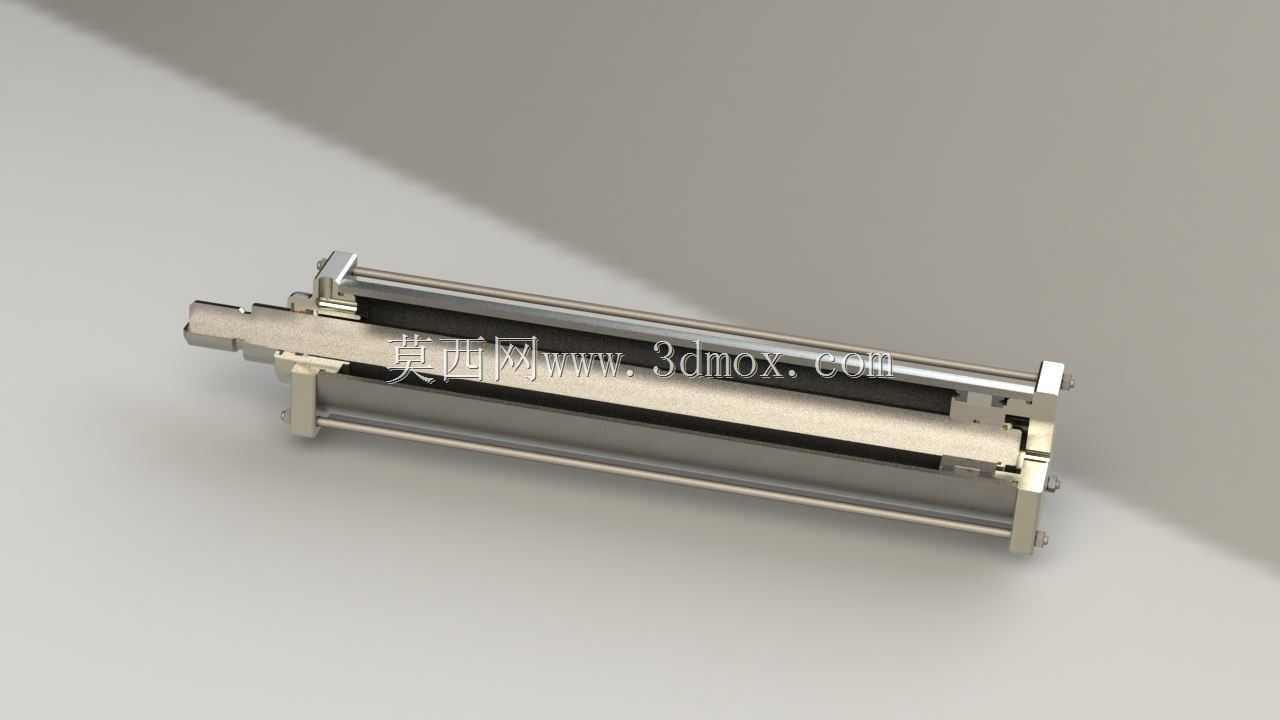

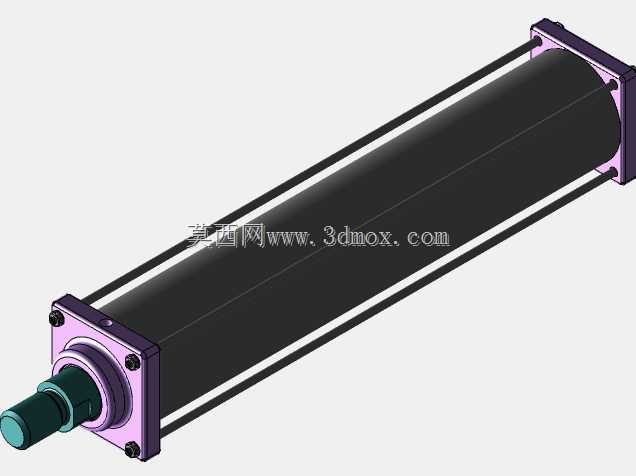

从功能特性来看，这款执行机构采用双作用单活塞杆的结构设计，液压油可分别从缸体两端的油口进入，推动活塞完成伸出、缩回两个方向的动作，两个运动方向都能通过液压阀组实现精准的压力与速度控制，运行过程中活塞与缸筒内壁采用高精度密封件配合，内泄漏量控制在极低水平，能长时间维持输出推力的稳定性，不会出现负载溜位的问题。缸体外部采用拉杆式锁紧结构，四根高强度拉杆将前端法兰、缸筒、后端盖牢牢锁紧，既保证了缸体在高压工况下的结构强度，也方便后期拆解更换密封件，维护成本更低。

在设计思路上，这款执行机构优先考虑了工业场景的通用安装适配性，前端采用方形安装法兰结构，安装孔位的布局符合通用液压油缸的安装尺寸规范，能直接适配多数设备的预设安装位，不需要额外制作转接板。活塞杆表面做了镀硬铬抛光处理，表面粗糙度极低，既能减少密封件的磨损，延长密封使用寿命，也能抵御常规工况下的锈蚀与磕碰损伤。缸筒采用高精度冷拔无缝钢管加工，内壁经过珩磨处理，活塞运行时的摩擦阻力小，低速运行时不会出现爬行卡顿的问题。

从安装边界与外形尺寸来看，这款执行机构的活塞直径为100mm，匹配5MPa的额定工作压力时，无杆腔侧可输出近4吨的稳定推力，能满足多数中重载工况的推力需求；活塞杆直径为50mm，在保证足够抗弯曲强度的前提下，有效缩小了有杆腔的作用面积差，让缩回动作的速度与推力更易匹配控制逻辑；总行程为500mm，能覆盖多数常规直线动作的行程需求，整体外形为规整的圆柱形结构，安装时只需要预留出法兰安装面的固定空间，以及活塞杆伸出方向的足够行程余量即可，不会占用过多的设备安装空间，适配性极强。
