30mm规格线性滑动轴承结构设计

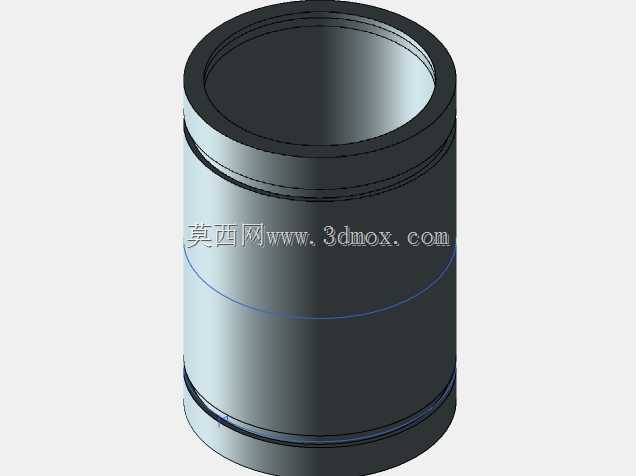

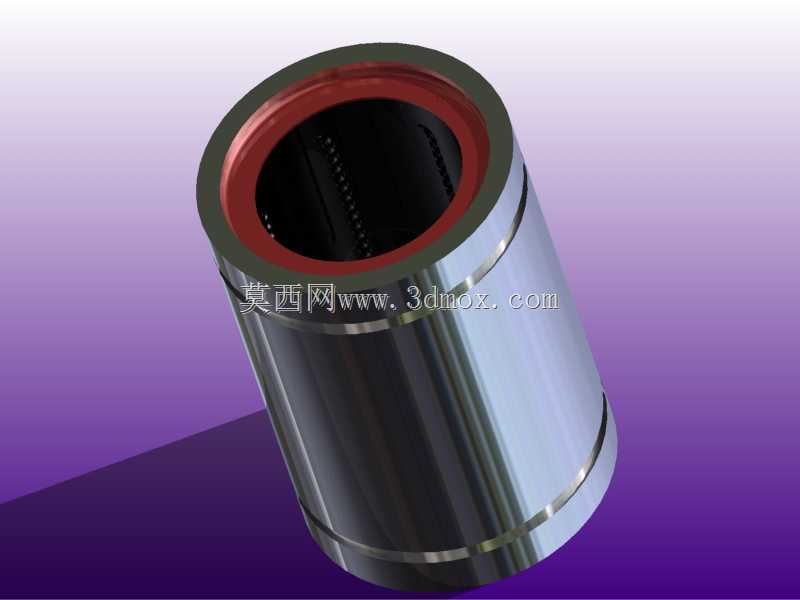

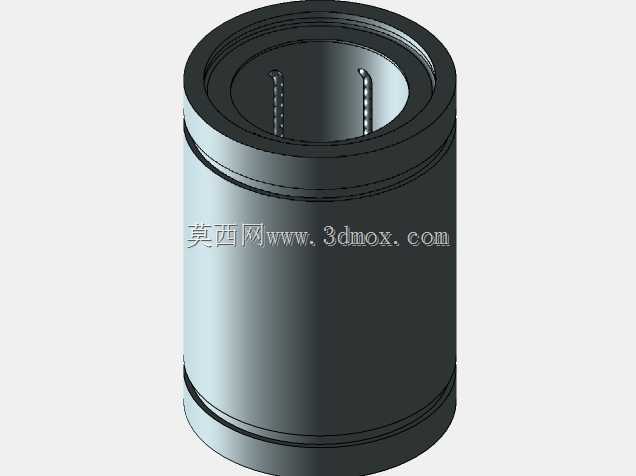

这款30mm内径的线性滑动轴承，是直线运动传动系统里的核心支撑部件，主要适配公称直径30mm的光轴导轨，广泛应用在自动化生产线的直线滑台、精密检测设备的位移模组、包装机械的往复推送机构、木工机械的进给导轨单元、医疗检测设备的样本移动平台等需要低阻力直线往复运动的场景中。和传统滚动类直线轴承不同，这款滑动轴承采用滑动摩擦副结构，依靠内壁的自润滑材质实现顺滑运动，在低速重载、存在小幅冲击振动的工况下具备更稳定的表现，不会出现滚动体卡顿、点蚀失效的问题，同时具备更好的抗粉尘、抗杂质能力，在车间多尘环境下的使用寿命更长。从设计思路来看，这款轴承采用套筒式一体化结构，外壳为高精度金属基体，保证整体的结构强度与安装定位精度，内壁嵌入带储油槽的自润滑衬层，储油槽可以在长期运行过程中缓慢释放润滑介质，无需频繁加注润滑油就能维持低摩擦系数的运行状态，衬层与金属基体采用过盈压装结合，避免衬层在往复运动中出现移位、脱落的问题。轴承两端设计有密封挡边结构，可以阻挡外界的粉尘、切削碎屑进入摩擦接触面，同时防止内部润滑介质向外渗漏，降低日常维护的频次。外形尺寸方面，这款轴承的公称内径为30mm，与配套光轴采用间隙配合设计，安装时可以直接压入对应规格的安装座孔内，依靠外圆柱面实现径向定位，轴向可以通过孔用挡圈或者端盖实现固定，安装边界紧凑，不需要额外设计复杂的固定结构，能够有效节省设备内部的安装空间。在实际运行过程中，这款轴承可以为直线运动部件提供稳定的径向支撑，限制运动部件的径向窜动，保证运动轨迹的直线度，同时将运动过程中的摩擦阻力控制在较低水平，降低驱动机构的动力损耗。和同规格滚动直线轴承相比，这款滑动轴承的运行噪音更低，在静音要求较高的办公类自动化设备、医疗设备场景中具备更好的适配性，同时抗冲击性能更优，在频繁启停、存在瞬时冲击载荷的往复运动机构中，能够有效吸收振动冲击，避免传动部件出现刚性碰撞损伤。设计过程中充分考虑了通用互换性，整体安装尺寸与同规格标准直线轴承完全兼容，用户可以直接替换原有同规格轴承，不需要修改安装座的结构尺寸，大幅降低设备维护与升级的成本。
