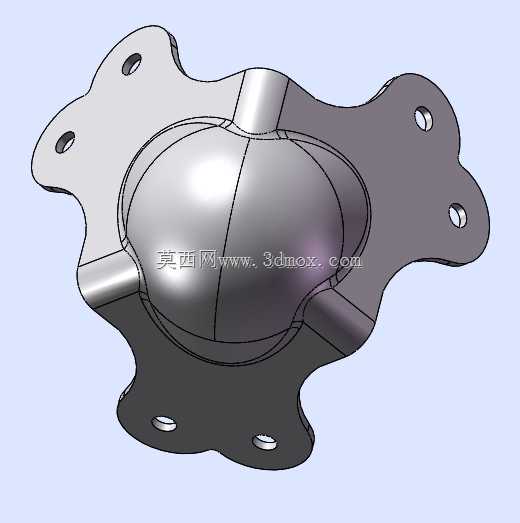

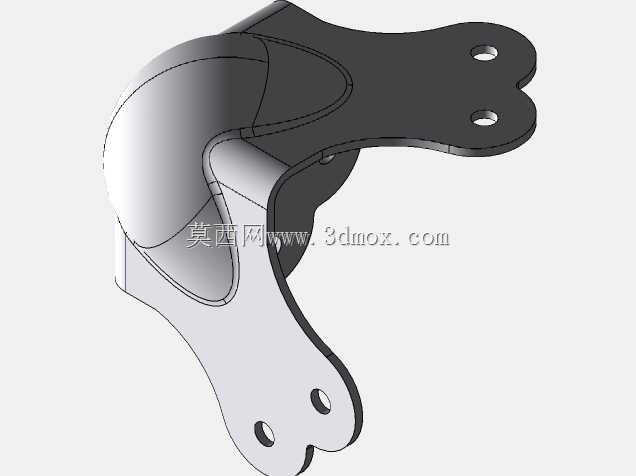

异形多安装孔球面转角箱壳体结构

该转角箱壳体主要应用于建筑门窗转角位置的配套安装场景，作为角部传动构件的外置防护与定位载体，适配外开窗、上悬窗等多类型窗型的90度转角衔接需求，能够在窗体角部为内部传动锁闭机构提供密闭的容纳空间，同时承担外部装饰盖板与窗体框体的连接定位作用，避免转角位置的传动构件外露积灰、受潮锈蚀，保障门窗启闭传动的顺畅性。从功能特性来看，该壳体采用中部外凸球面的腔体结构，球面造型能够在有限的安装空间内最大化内部容纳容积，可适配转角位置多向交汇的传动杆件排布，避免杆件运动过程中与壳体内壁发生干涉，同时球面的弧面过渡能够有效分散外部受力，提升壳体整体的抗挤压、抗形变能力，即便窗体受外力撞击产生小幅形变，球面结构也能通过弧面卸力避免壳体开裂。壳体周边延伸出四组异形安装翼板，每组翼板上预制有沉头安装孔，安装时可通过自攻螺丝直接将壳体固定在窗体转角的型材端面，翼板采用随转角轮廓适配的异形切边设计，能够与窗体角部的框体型材轮廓完全贴合，安装后无突出棱角，既提升了外观的整体性，也能避免安装后出现缝隙导致雨水、灰尘渗入窗体内部。从设计思路来看，该壳体采用对称式分型结构，中部球面腔体为上下两半扣合设计，合模后边缘通过定位止口对齐，无需额外打胶即可实现基础的密封效果，安装翼板与球面腔体之间采用圆弧过渡衔接，既消除了应力集中点，也让整体外观更流畅协调。安装边界方面，该壳体整体外轮廓适配常规型材的转角安装尺寸，安装孔位间距匹配主流门窗型材的预制安装孔位，无需对窗体型材进行二次打孔加工即可直接对位安装，翼板边缘做了薄边处理，安装后与型材表面的贴合间隙可控制在0.2mm以内，配合门窗的密封胶条即可实现完整的转角密封效果，球面腔体的外凸高度控制在型材安装面的安全范围内，不会影响窗扇的正常启闭转动，也不会与相邻的五金构件产生运动干涉。
